Mô tả

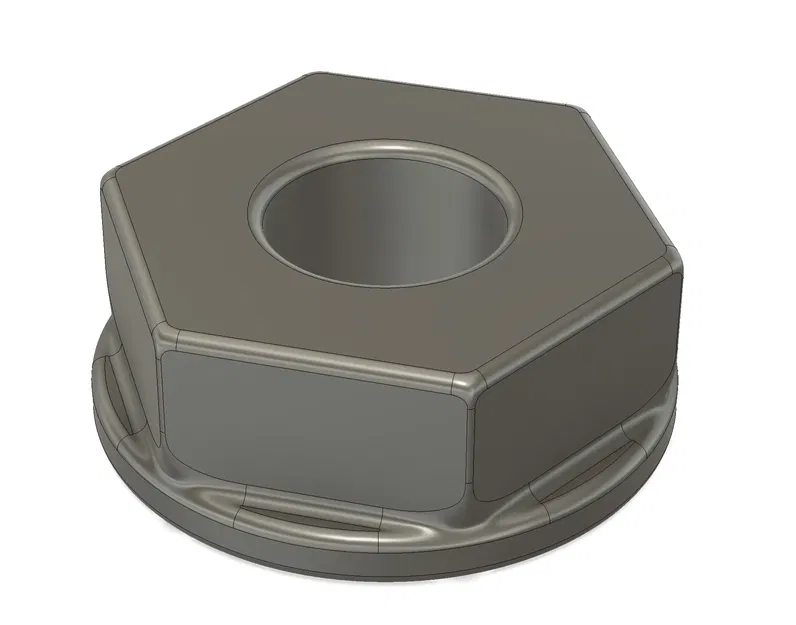

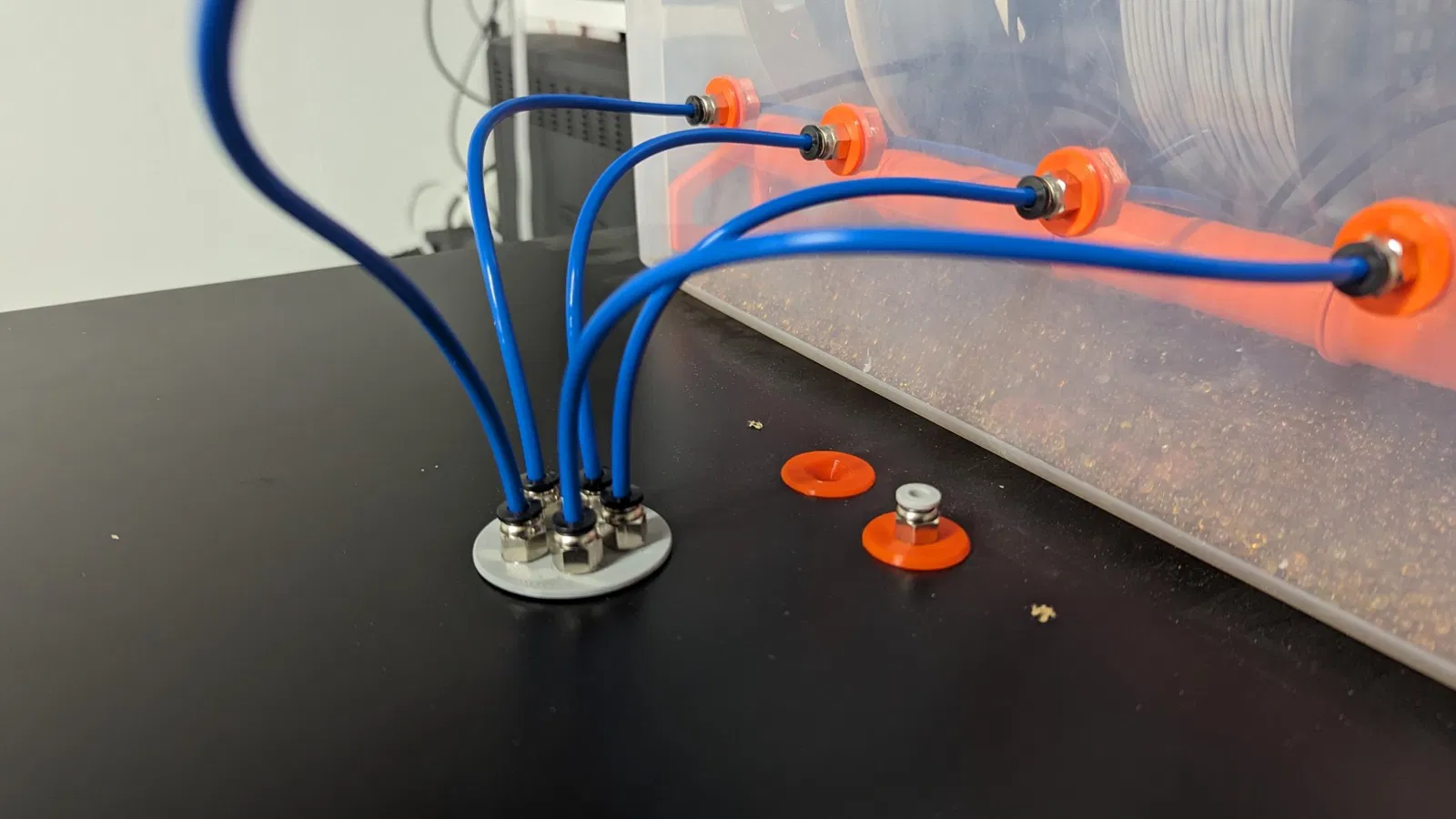

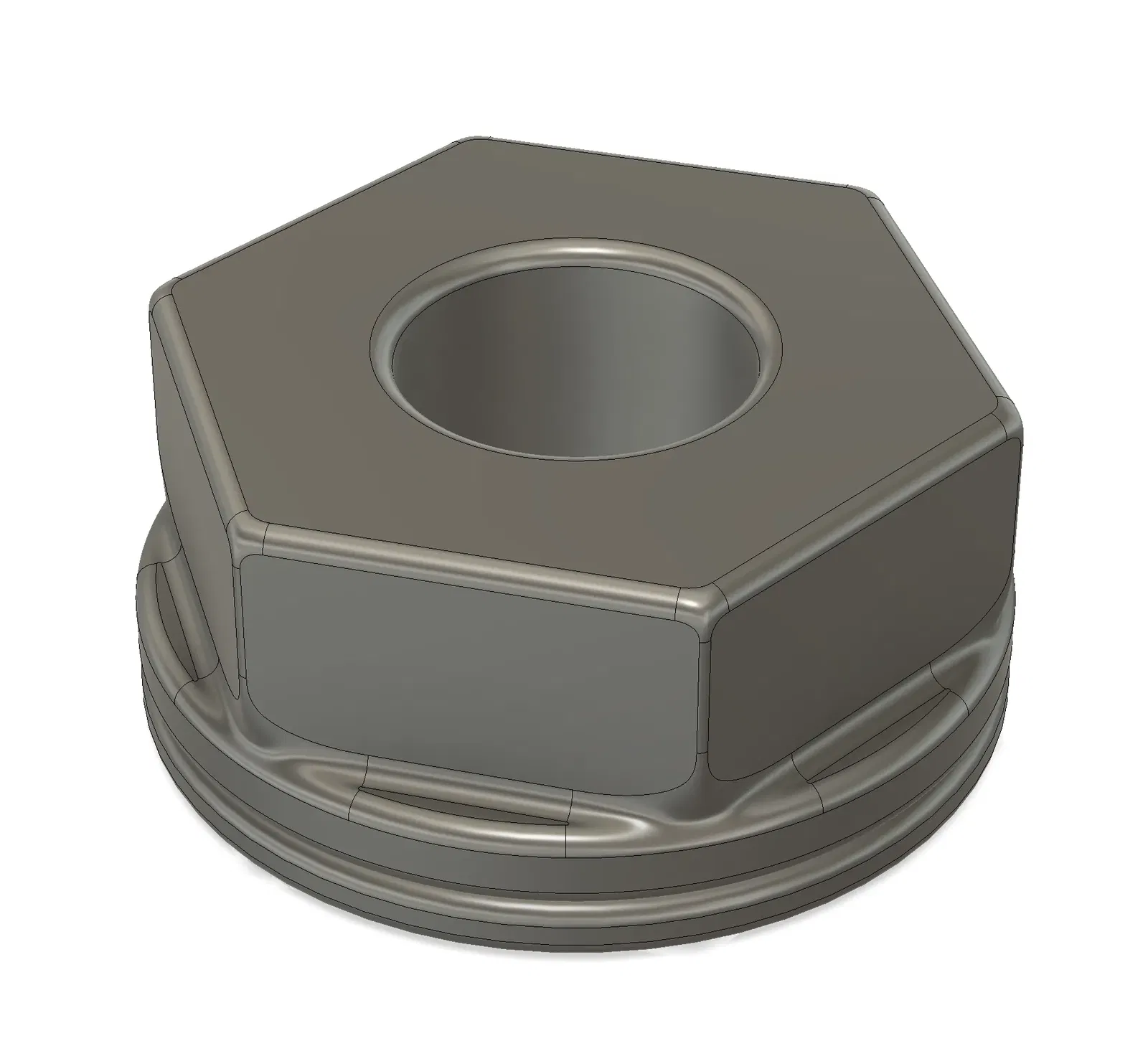

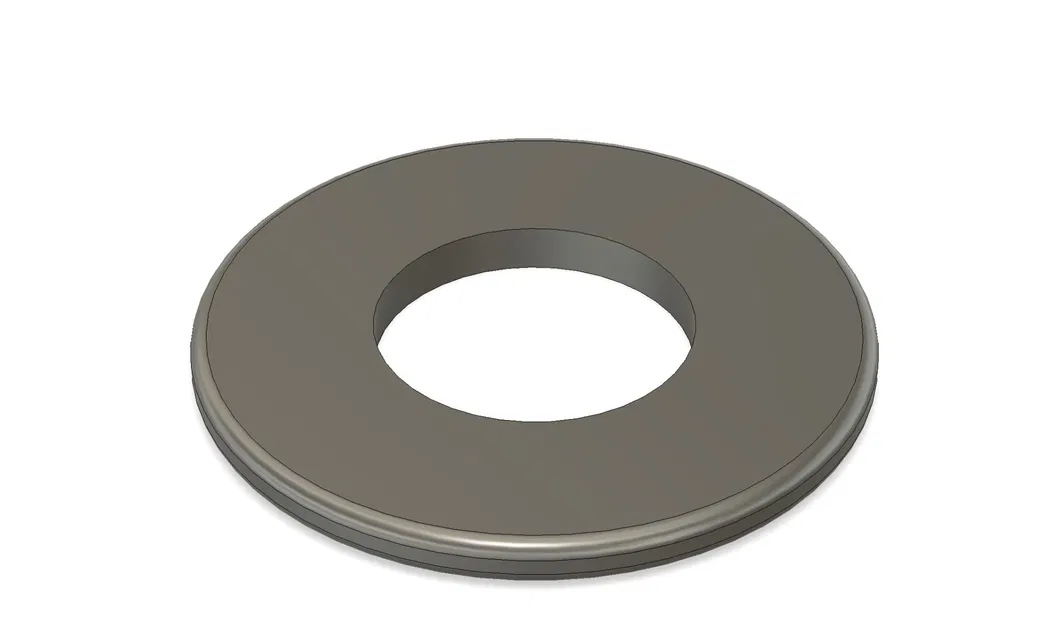

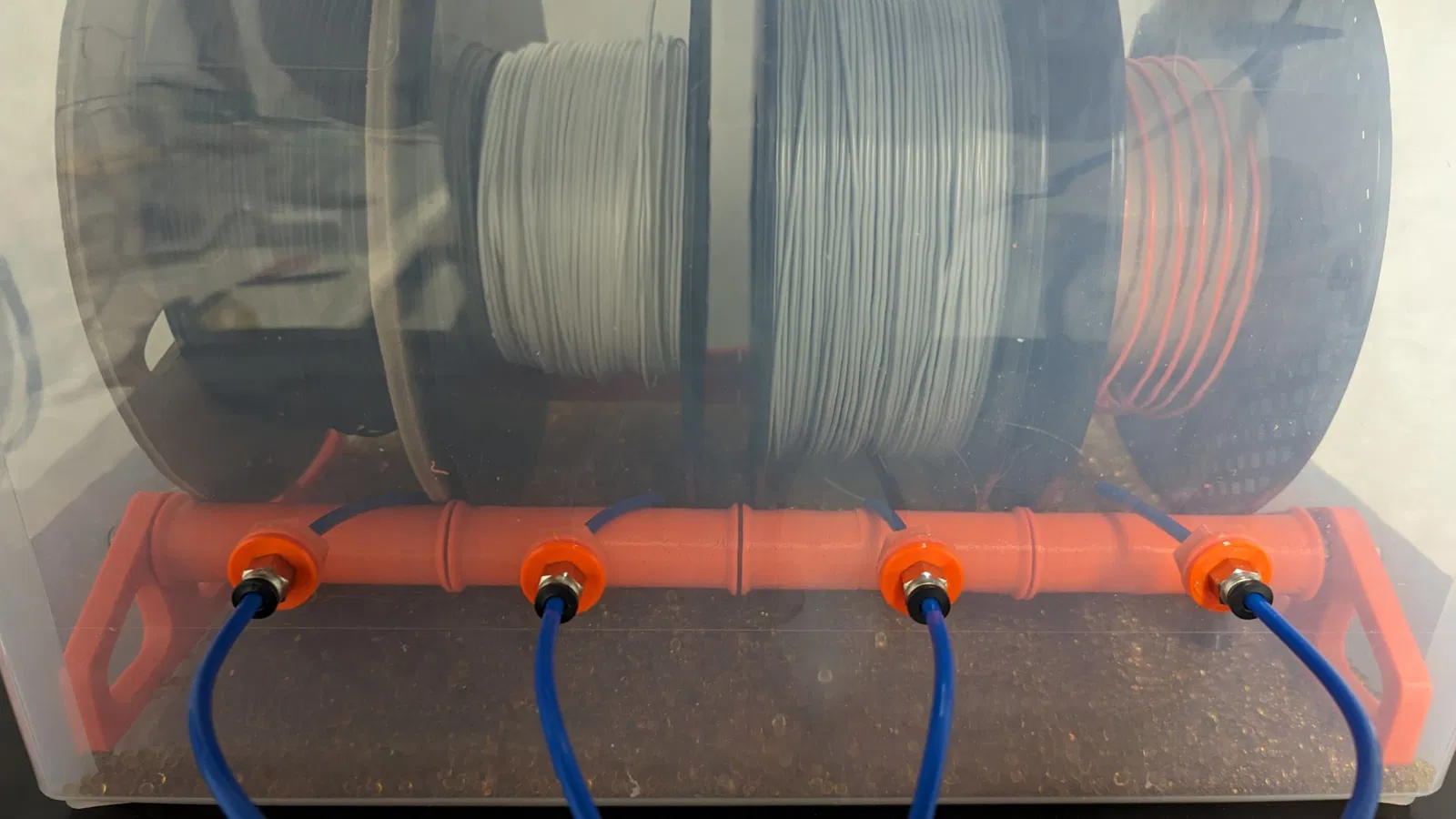

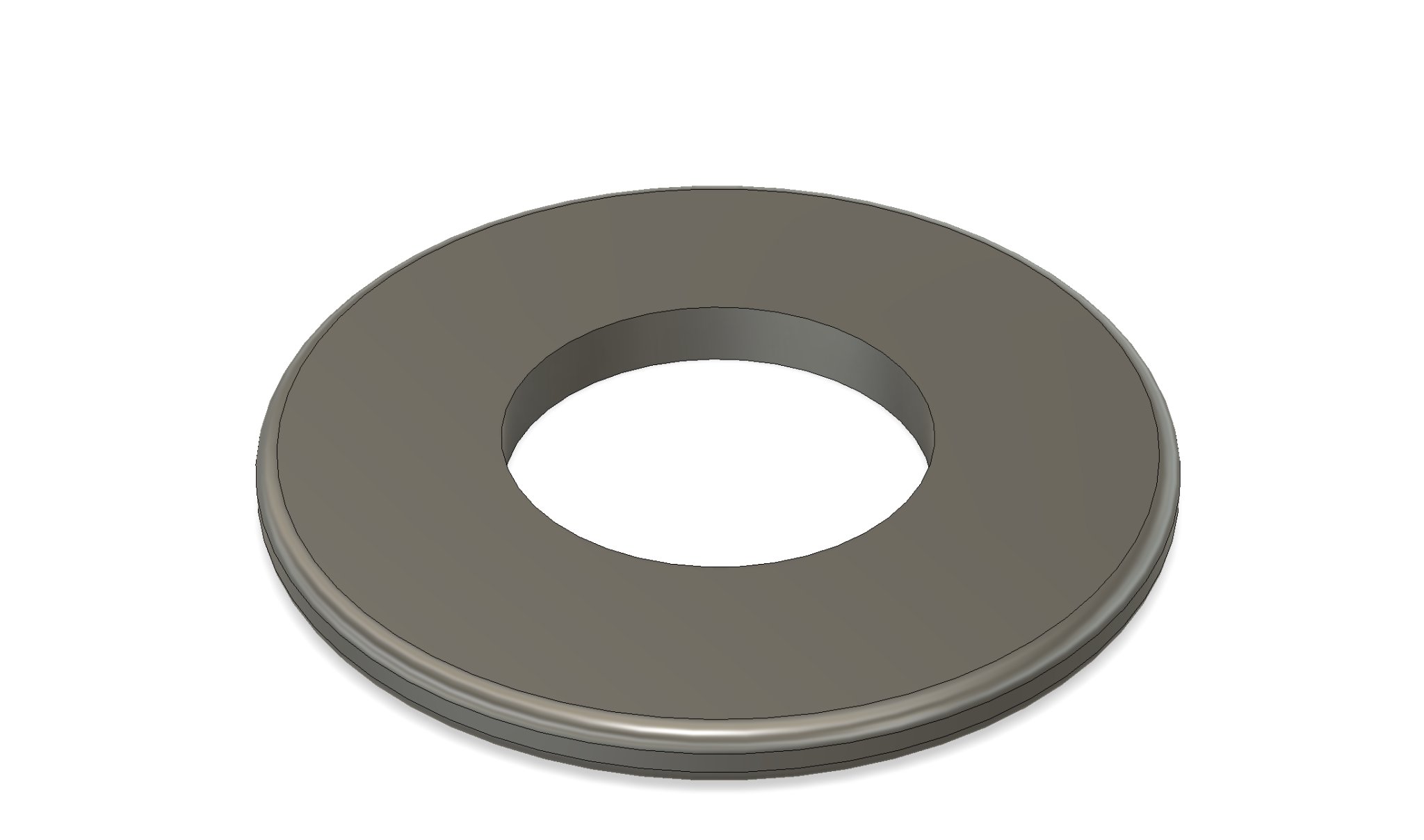

Một mô hình bulkhead/passthrough đơn giản cho các đầu nối nén BSP 1/8" PC4.

Lỗ trong đai ốc được kích thước phù hợp cho một mũi khoan BSP 1/8", mặc dù bạn có thể làm cho nó hoạt động với một mũi khoan 10x1mm. Những đầu nối này gần như luôn bị gán nhầm là 10mm trong thế giới in 3D, nhưng chúng không phải như vậy.

Không nên nhạy cảm với cài đặt/độ chính xác in và không cần hỗ trợ hoặc chăm sóc đặc biệt nào.

Độ dày của vật liệu được truyền qua sẽ bị giới hạn bởi ren trên các đầu nối. Mô hình này không hoàn toàn kín khí như hiện tại và điều đó không cần thiết vì rất ít độ ẩm sẽ đi qua. Một chút silicone nên cải thiện độ kín nếu bạn cảm thấy cần thiết.
