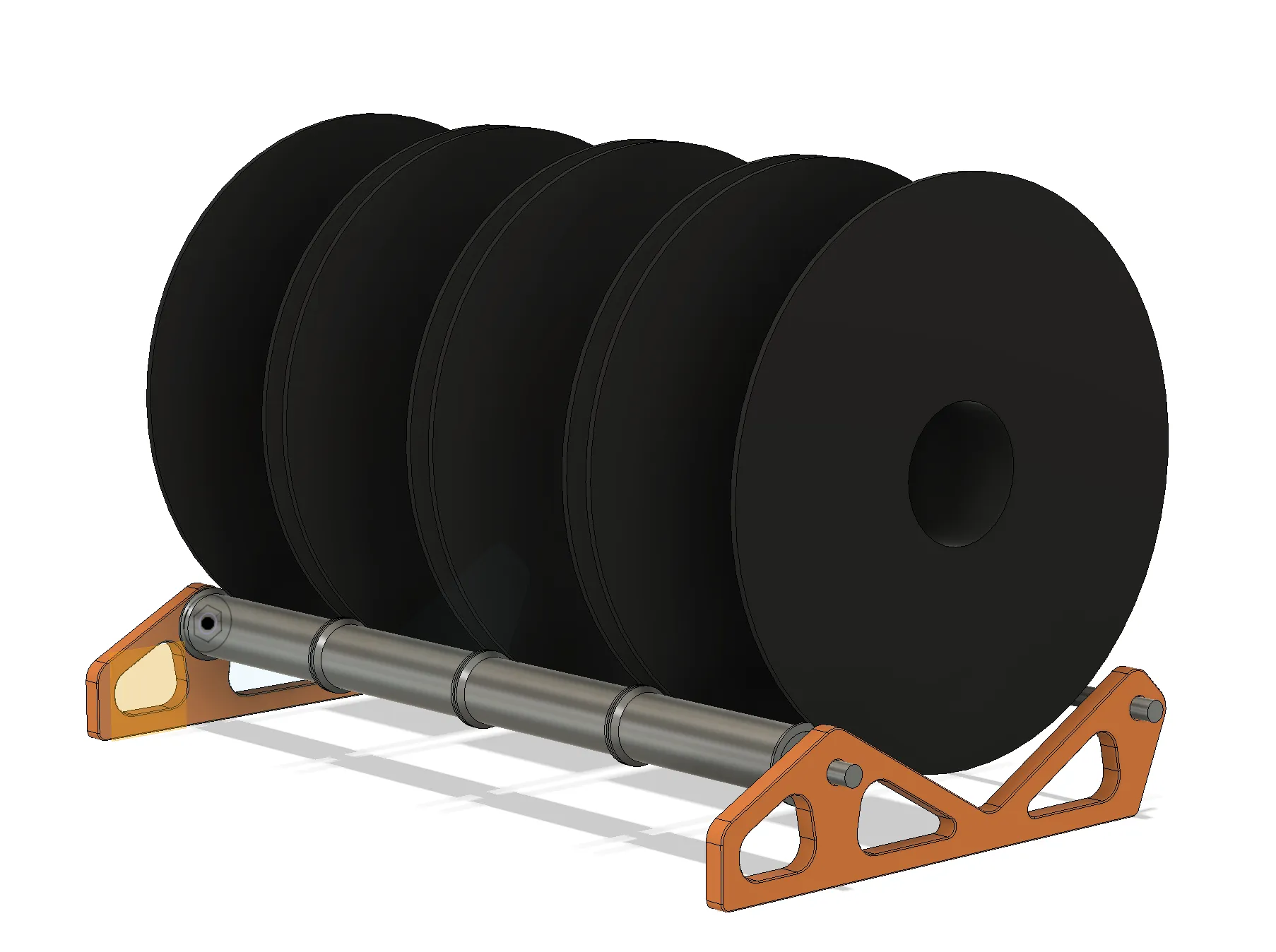

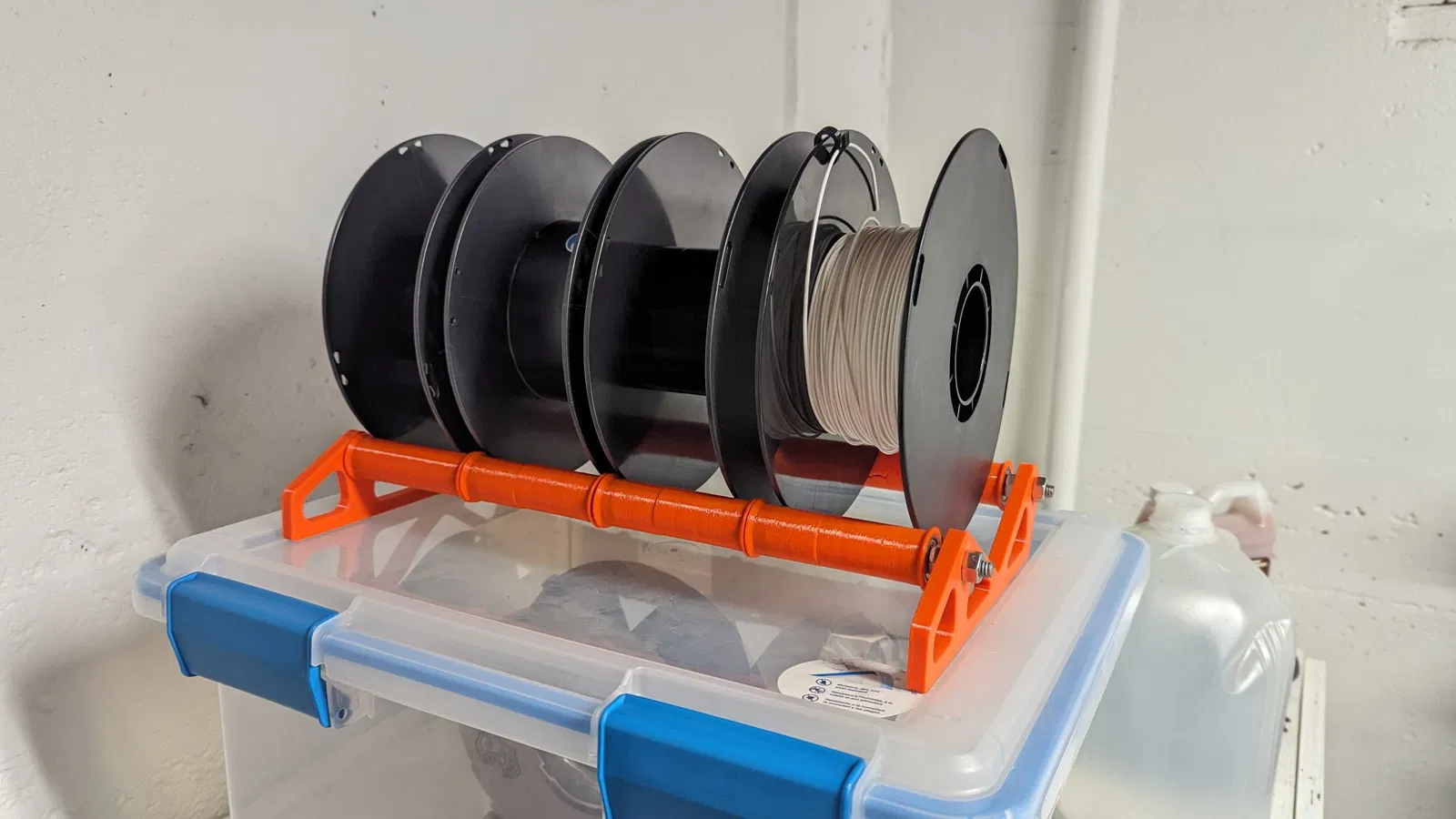

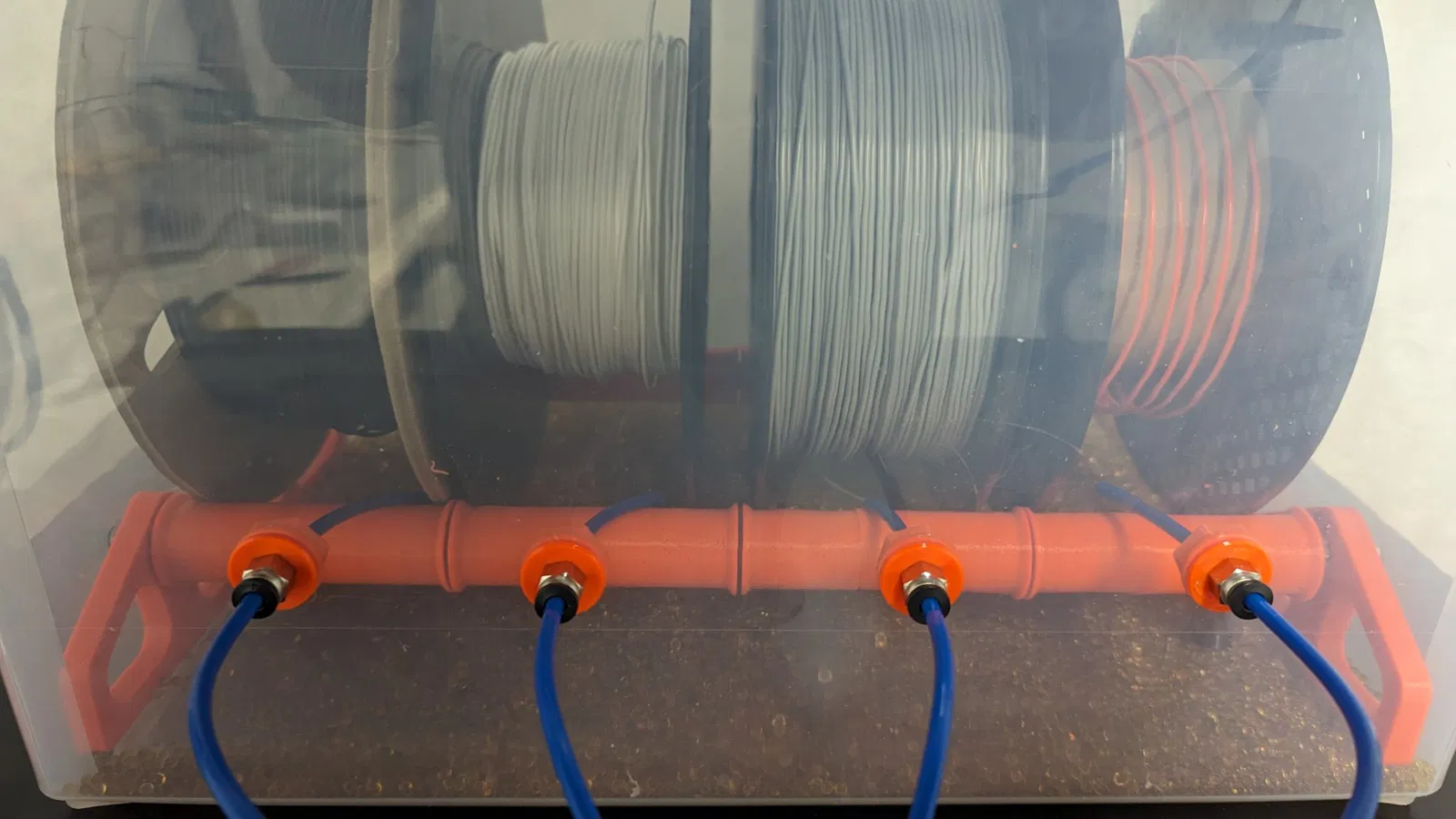

Giá đỡ cuộn đa năng cho hộp khô in 3D

Giải pháp in đơn giản và nhanh chóng để giữ nhiều cuộn trong một hộp khô. Phần cứng cần thiết:

• (2) thanh ren 5/16
• 8mm có thể hoạt động nếu lỗ trên chân được mở rộng một chút
• (8) đai ốc 5/16
• (16) vòng bi 608
• Đây là cho phiên bản 4 cuộn, bạn sẽ cần 4 cho mỗi cuộn
• Những cái này không cần phải đắt, nhưng sẽ cần được làm sạch & bôi trơn nếu chúng có chất dư dính trên đó

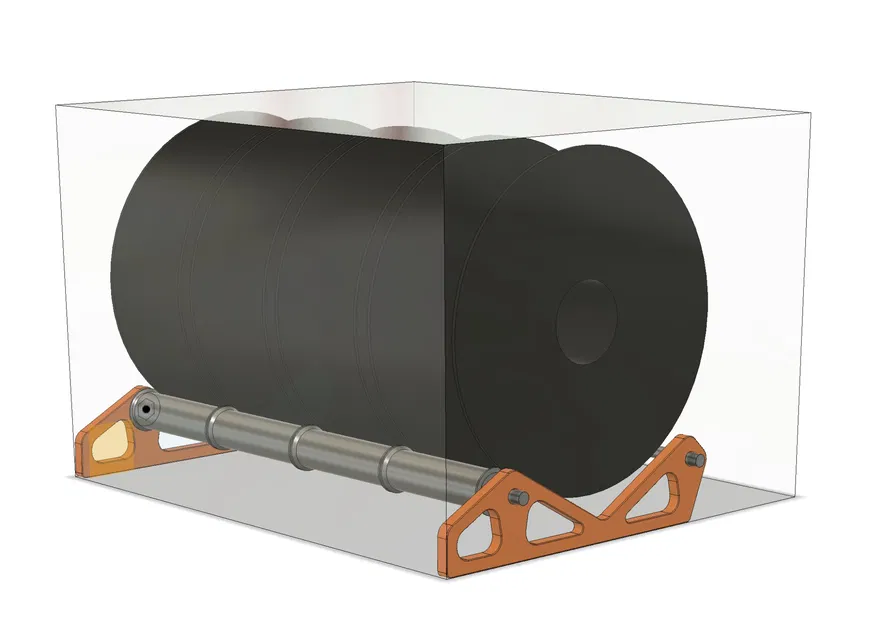

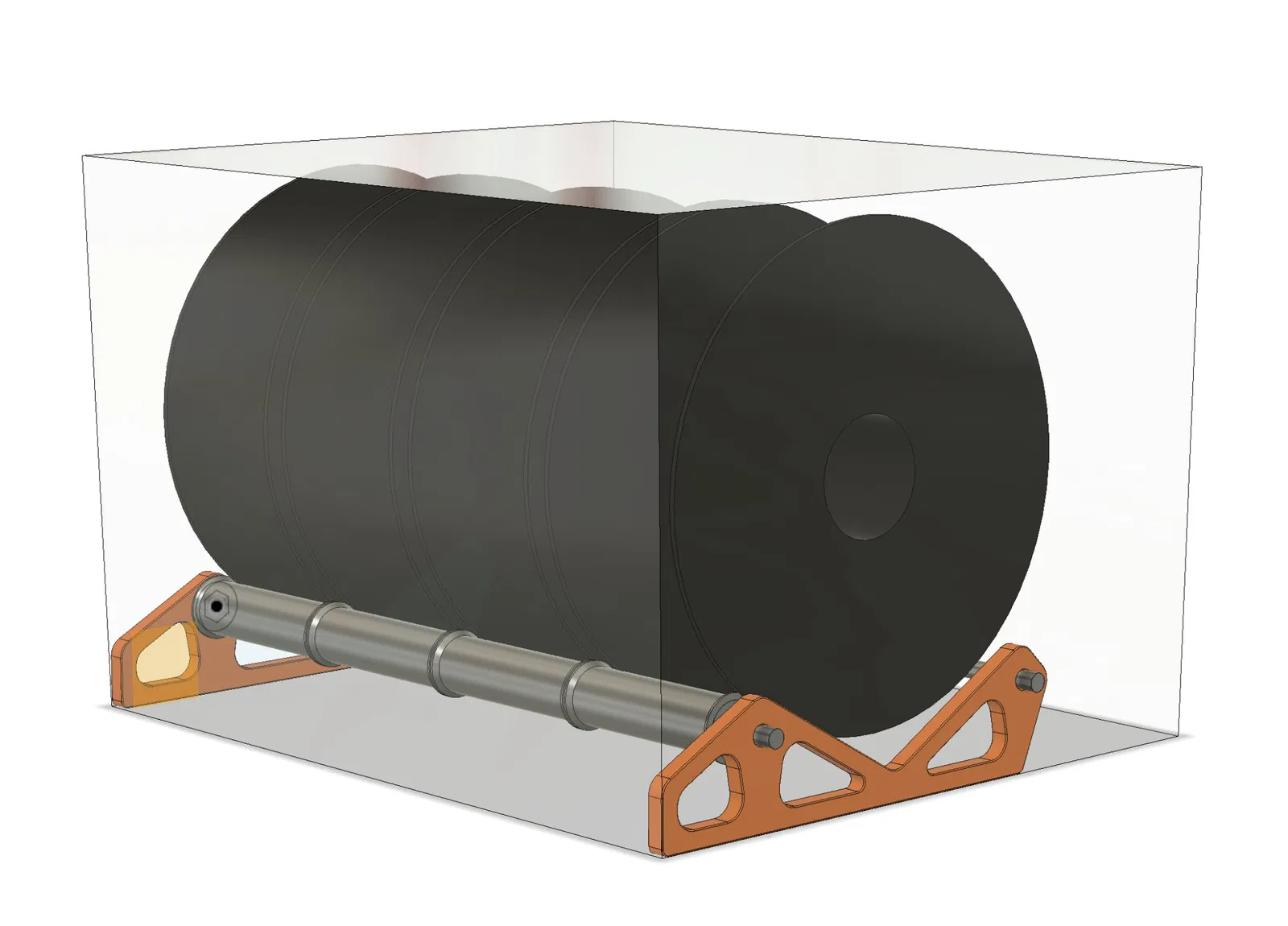

Có thể mở rộng hoặc thu nhỏ để tận dụng hộp/khoảng không bạn có. Thanh ren nên được cắt để vừa vặn, sau đó bạn có thể in số lượng con lăn & khoảng cách phù hợp với thanh ren đã cắt. Tất cả các bộ phận nên được in theo hướng đã cung cấp mà không cần hỗ trợ hoặc chăm sóc đặc biệt. In ấn:

• Bạn sẽ cần 2 chân
• Có thể thêm nhiều hơn ở giữa nếu bạn đang xây dựng một giá đỡ cực kỳ dài và lo lắng về việc bị võng
• Bạn sẽ cần 2 con lăn cho mỗi cuộn bạn muốn giữ
• Bạn sẽ cần ít hơn 2 khoảng cách so với số con lăn bạn có

Lắp ráp:

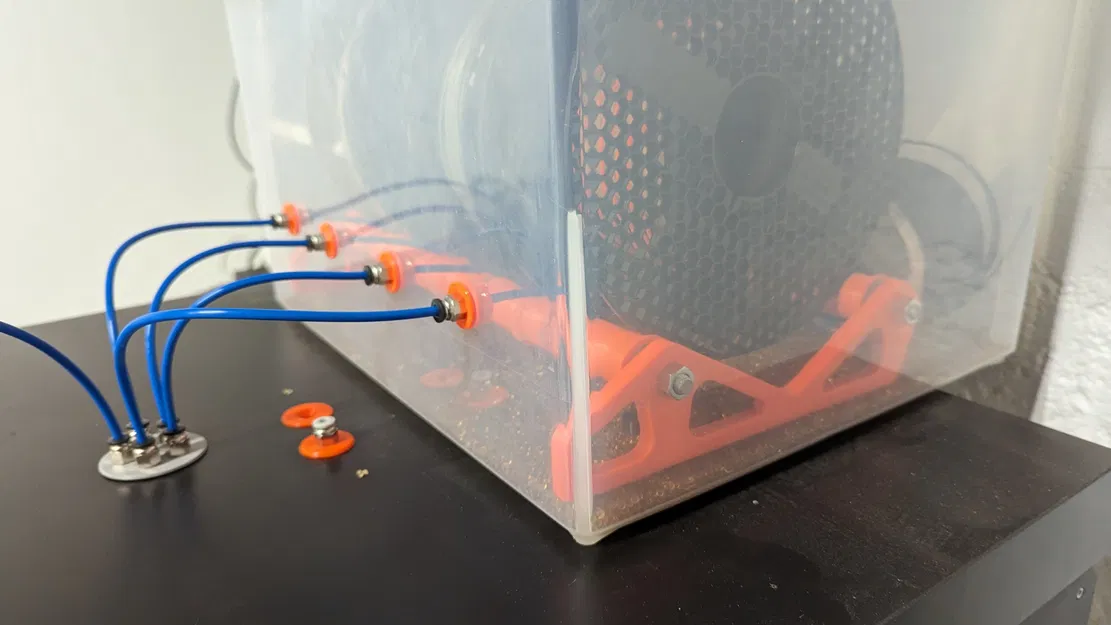

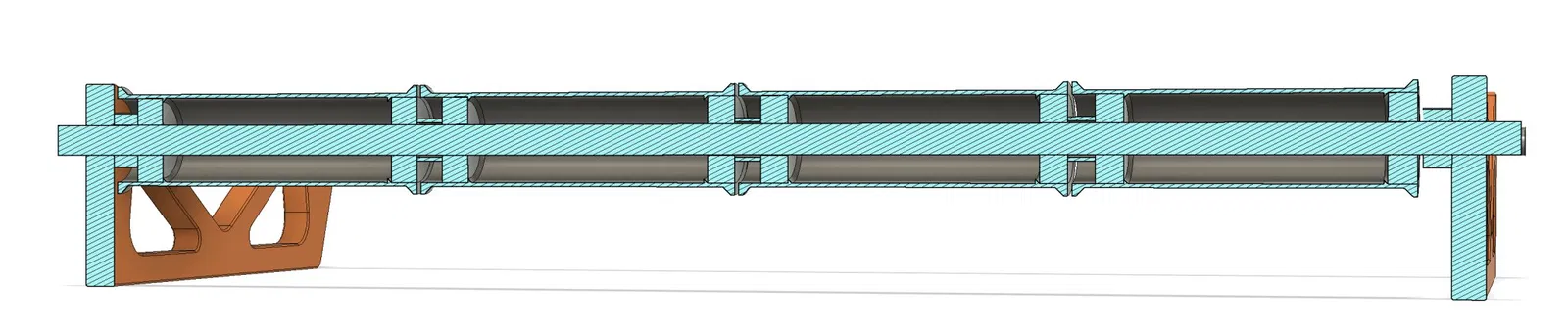

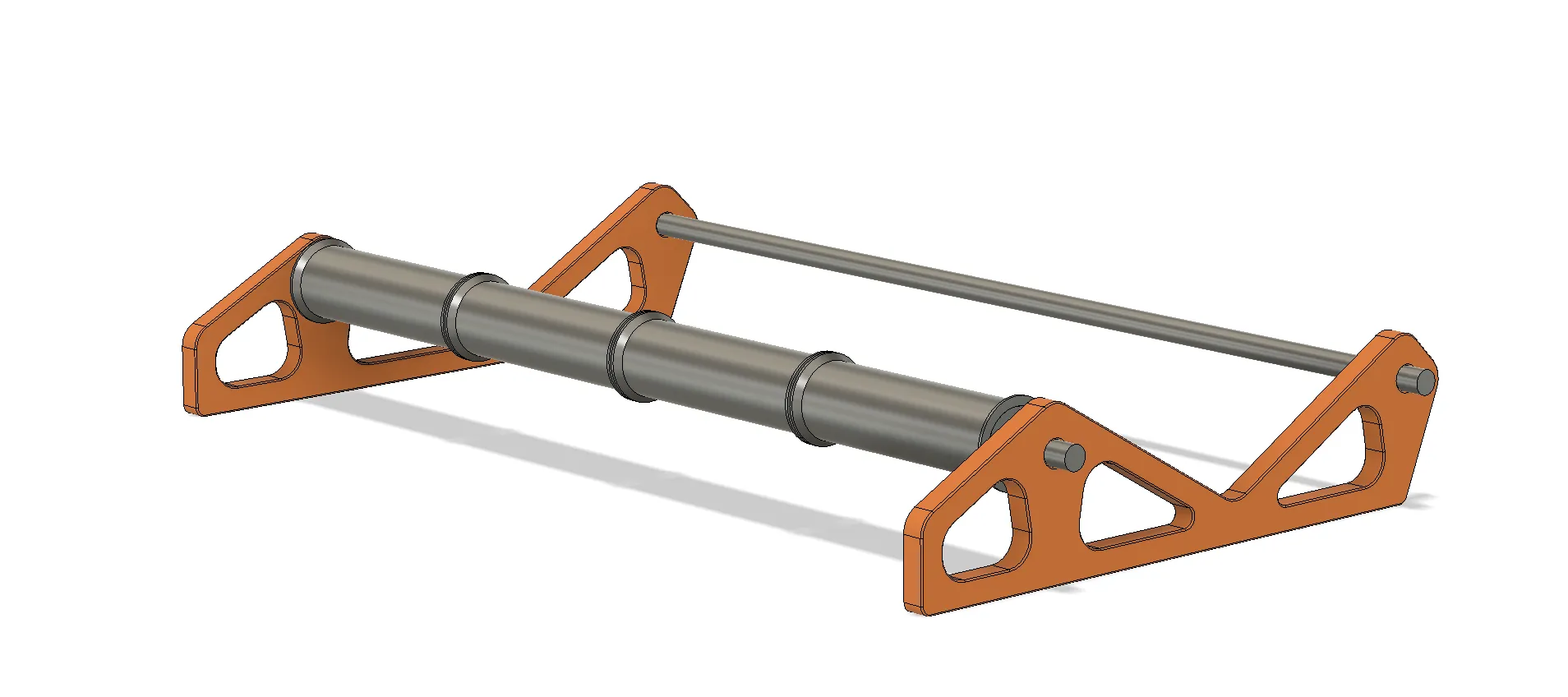

• Ấn vòng bi vào mỗi đầu của các con lăn, một cái nên bằng phẳng với đầu, cái kia sẽ được lún vào khoảng độ dày của một đai ốc 5/16". - Đây là một khớp khá chặt, có thể sẽ hữu ích khi ấn chúng vào khi các con lăn vẫn còn ấm. Nếu bạn vẫn gặp vấn đề, bạn có thể thử tăng kích thước của các con lăn một chút ở các kích thước x và y để tạo ra một khớp lỏng hơn. - Vặn một đai ốc vào thanh ren khoảng ¾" xuống. - Chèn thanh vào chân. - Vặn một đai ốc thứ hai vào thanh ren gần bằng phẳng với đầu. - Kéo chân về phía đai ốc thứ 2. - Vặn chặt đai ốc đầu tiên lại vào chân cho đến khi chắc chắn. - Lặp lại cho mảnh thanh ren thứ 2. - Kéo một con lăn với bên vòng bi bằng phẳng hướng về chân trên mỗi thanh. - Kéo một miếng đệm trên mỗi thanh. - Lặp lại 2 bước trên cho số lượng con lăn bạn sẽ sử dụng, bỏ qua các miếng đệm trong vòng cuối cùng. - Vặn một đai ốc vào mỗi thanh, siết lỏng nó xuống chống lại vòng bi con lăn cuối cùng. - Kéo chân thứ 2 lên các thanh ấn nó vào các đai ốc. - Vặn một đai ốc cuối cùng vào mỗi thanh và siết chặt nó vào chân. Tôi đã sử dụng điều này cùng với và để tạo ra một hộp khô gần như kín để in ấn, để tôi có thể để một số cuộn trên máy in và nhanh chóng chuyển đổi giữa chúng mà không cần mở hộp.
