Giá đỡ X-Gantry tương thích HeroMe Gen 7 cho Anycubic Mega-S
Tôi yêu thiết kế HMG7 Hotend đa năng. Nhưng thật đáng buồn, tấm X-Tetertry không phù hợp! Vì vậy, tôi đã thiết kế của riêng tôi.
Mô tả
Thiết kế HeroMe Gen7 X-gantry gốc không vừa với Anycubic Mega S của tôi.
Có vẻ như các thanh X-gantry được cách nhau và có kích thước khác nhau trên một số phiên bản của Mega hoặc Mega S. (Trên Mega S của tôi, các thanh trục X có đường kính 8mm và cách nhau 50m. Những bộ phận này được thiết kế cho phần cứng đó)
Tôi đã cân nhắc việc chỉ đơn giản là remix nó (và cuối cùng đã làm như vậy) nhưng tôi cũng thấy một cơ hội để giữ lại điều gì đó tương tự như hệ thống đế X-Gantry của Anycubic Mega S gốc.

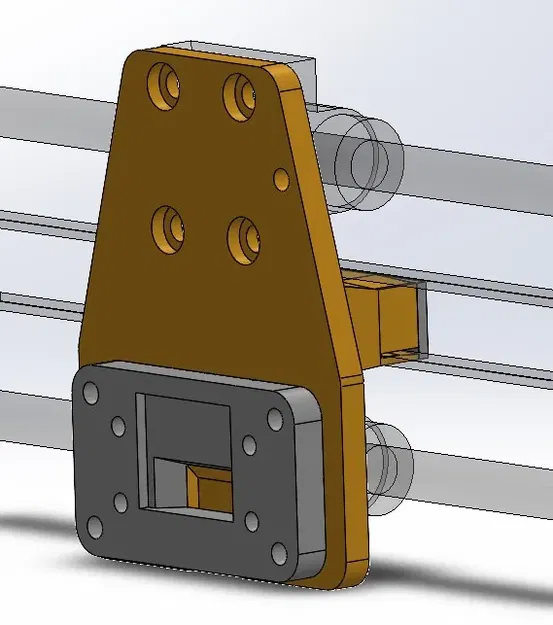

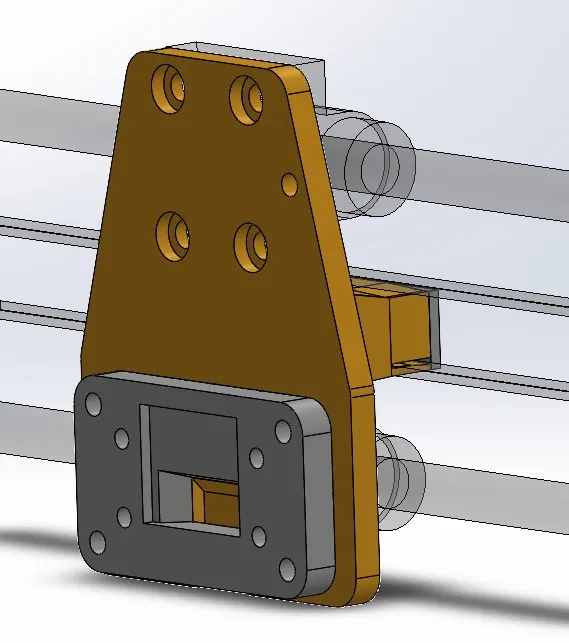

Bảng gắn X-Gantry này gắn vào các giá đỡ bi tuyến tính gốc của Mega-S bằng cách sử dụng các vít của giá đỡ bi gốc. Tôi phát hiện ra rằng bằng cách làm như vậy, tôi đã có thể giữ khoảng cách theo hướng Z lớn hơn cho X-gantry từ bề mặt in.
Bạn sẽ cần:
1 cái cho mỗi bộ phận trong tài liệu in này
- Bảng chuyển đổi X-Gantry
- Nắp khóa dây
- Bảng sau
7 cái (hoặc 8) chèn ren M3 (có đường kính ngoài nhỏ hơn ⌀4.7mm như các chèn HMG7 khác)
6 cái vít M3x10mm
4 cái vít M3x6mm
1 cái vít M3x8mm
Hướng dẫn in:
- In ấn một (1) mỗi phần trong 3 phần với hướng stl gốc.
- LƯU Ý: Nếu bạn có hiệu suất cầu nối kém, bạn sẽ cần hỗ trợ, hoặc các phần ống dẫn khí sẽ cần được làm sạch.
- Cài đặt được khuyến nghị:
- 4+ đường viền
- 6+ lớp dưới/trên
- 0.4mm chiều rộng đường
- 0.2mm chiều cao lớp
- 30+% độ đầy
- Kiểm tra khoảng cách:
- Tấm nền nên dễ dàng khớp với tấm bộ chuyển đổi X-Gantry với 3 đường hướng dẫn được cắm hoàn toàn.
- Tấm X-Gantry có các lỗ khoan countersunk mà nên có đường kính countersink ít nhất là 7.5mm. Khoan mở rộng nếu cần thiết.

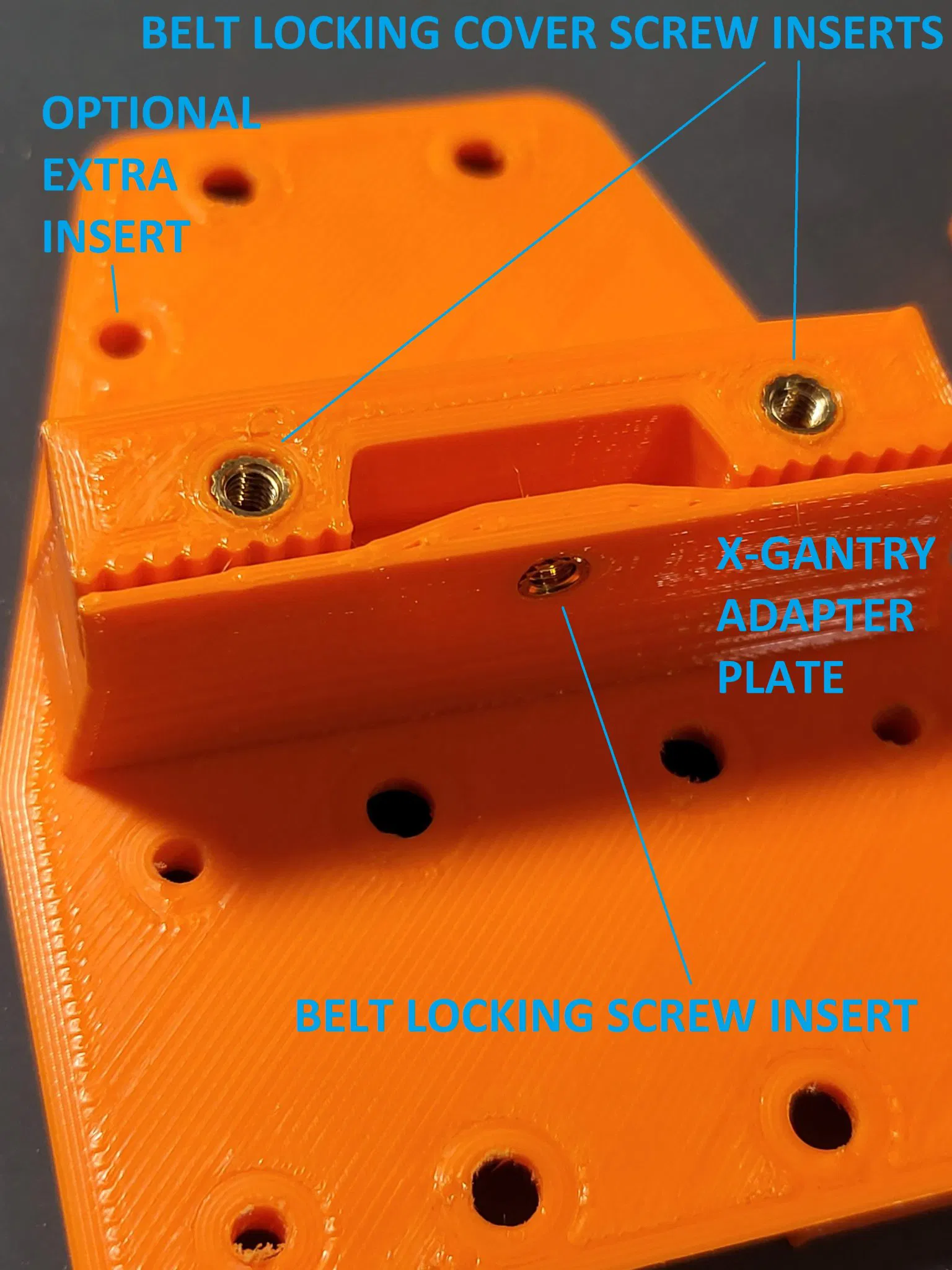

- Ép nóng 3x chèn ren M3 như được hiển thị trong tấm bộ chuyển đổi X-Gantry. 2x cho nắp dây đai, 1x cho vít khóa dây đai. (Cái thêm gần góc trên của tấm là tùy chọn)

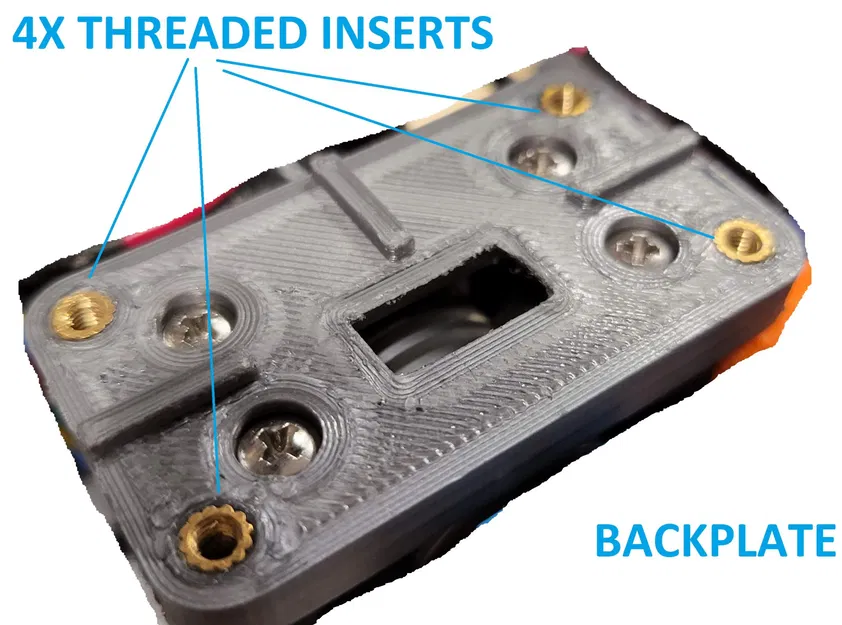

- Ép nóng 4x chèn ren M3 như được hiển thị trên tấm nền.
- Làm sạch bất kỳ nhựa thừa nào có thể đã thoát ra từ các lỗ pilot của chèn ren M3. Làm sạch các ống dẫn khí đã cầu nối nếu cần thiết, càng mịn càng tốt.
Hướng dẫn lắp ráp:
- Gỡ bỏ cụm hotend cũ và lưu trữ các ổ bi tuyến tính, ốc vít gắn giá đỡ ổ bi tuyến tính và dây đai thời gian gốc.

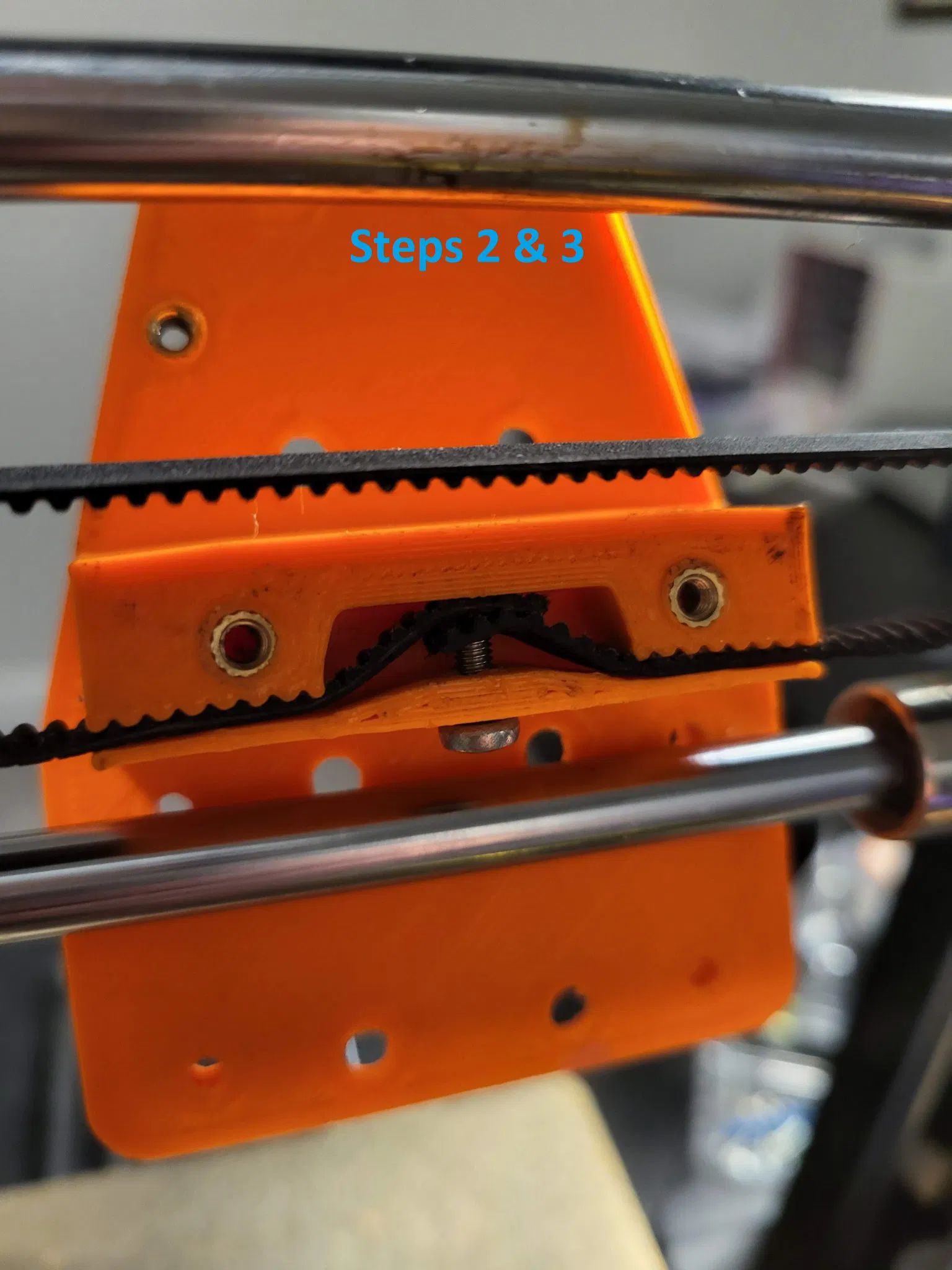

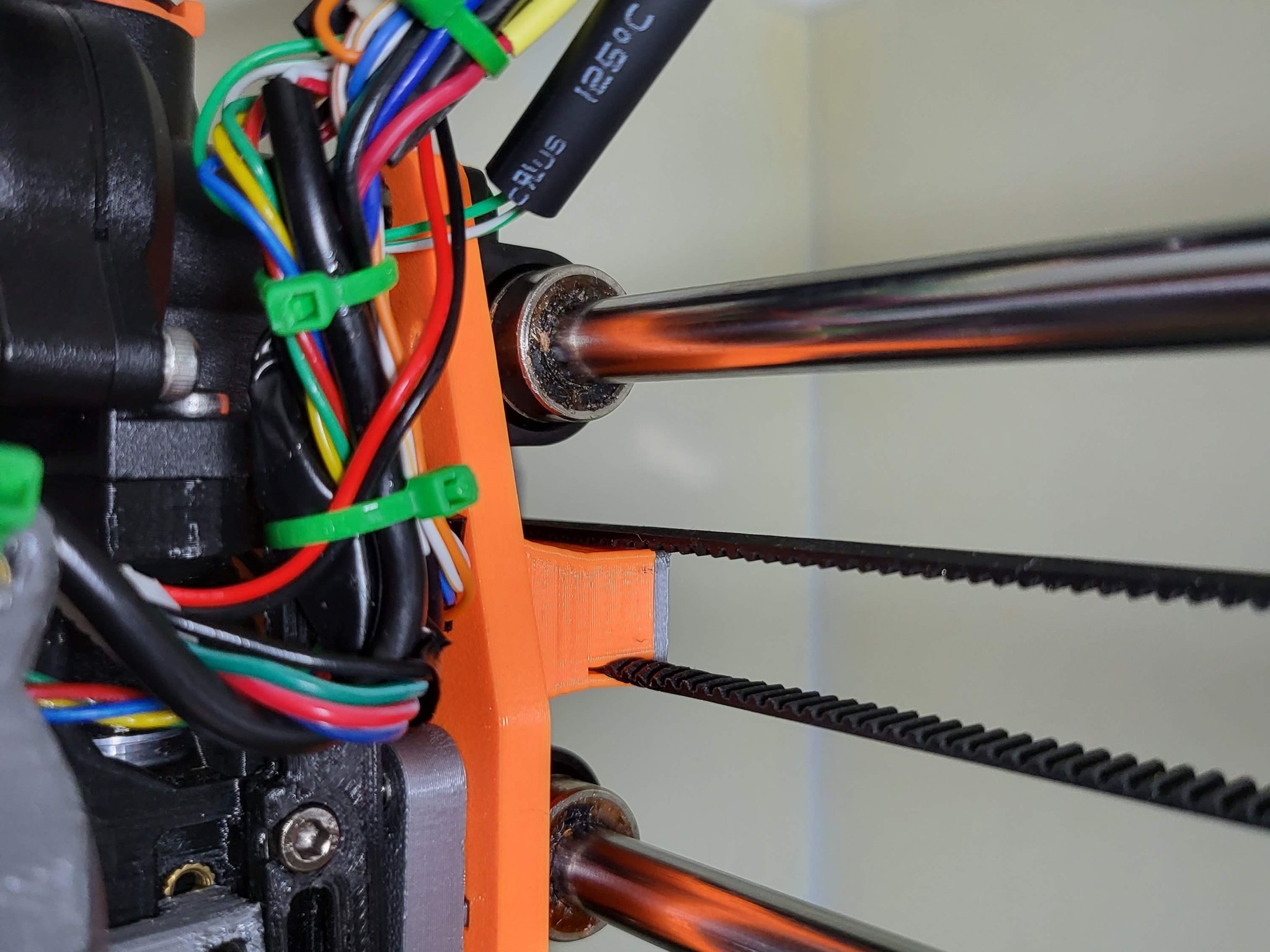

- Quấn dây đai quanh động cơ và pulley đối diện. Chèn một đầu của dây đai và sau đó đầu còn lại vào tấm chuyển đổi X-Gantry. Nên có một chút chồng chéo giữa các đầu dây đai, và bạn có thể muốn sử dụng kìm mũi nhọn để kéo chặt trước khi chèn.
- Chèn và siết chặt ốc vít khóa dây đai M3x8mm. Đảm bảo nó giữ chặt cả hai đầu dây đai, nhưng siết quá chặt có thể làm biến dạng phần in của bạn.

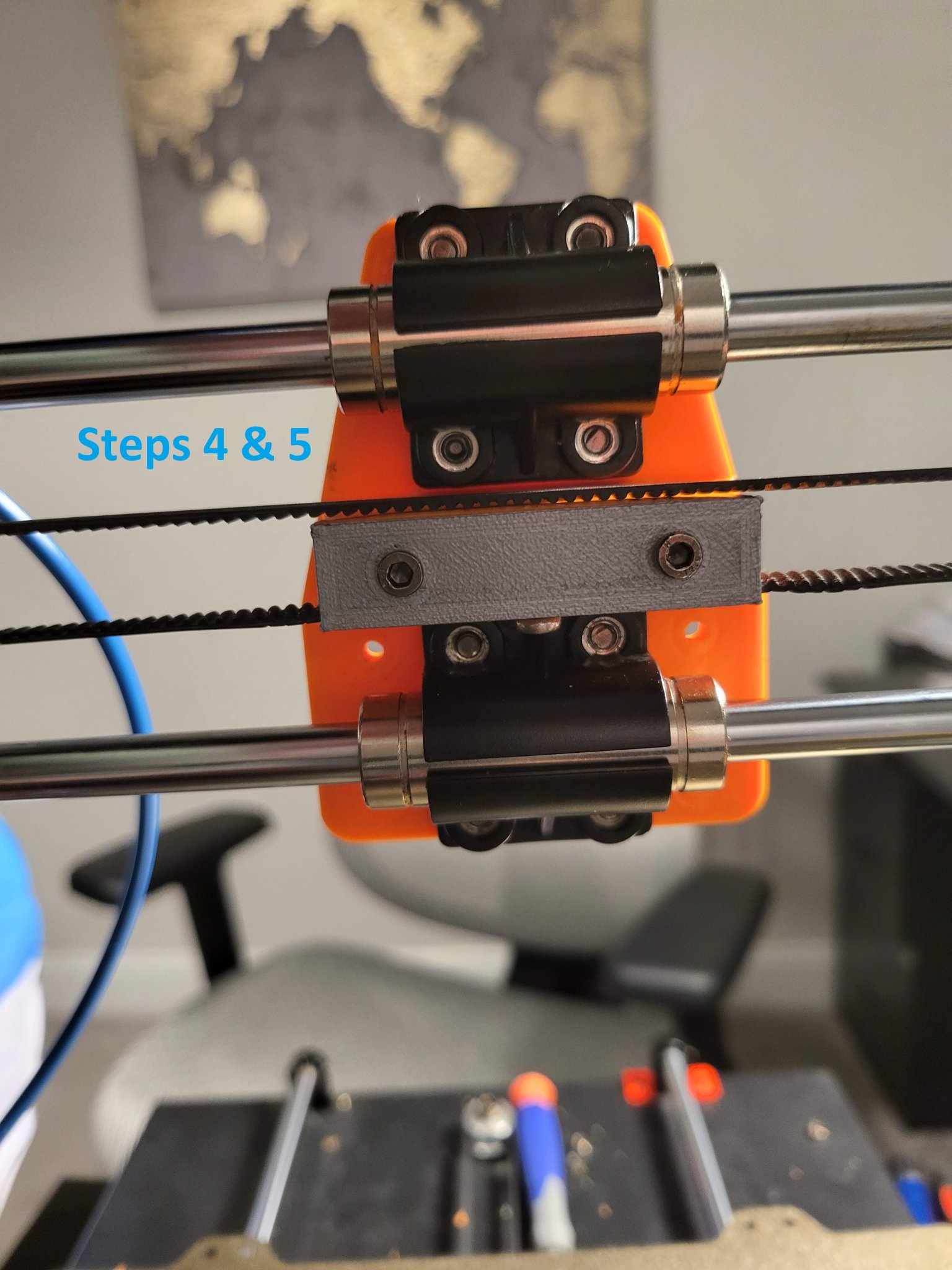

- Đặt nắp khóa dây đai lên dây đai và cố định bằng 2 ốc vít M3x10mm.

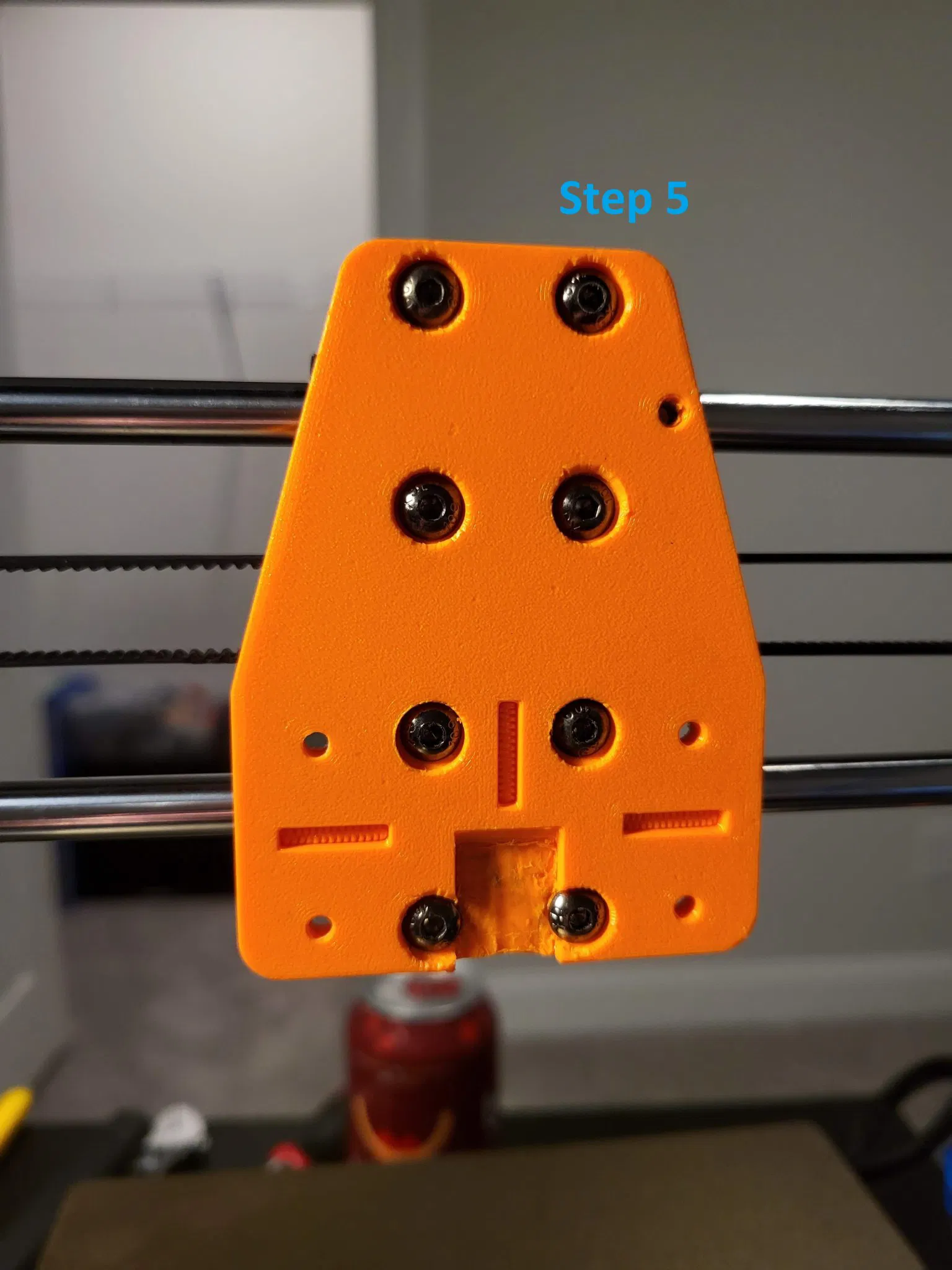

- Từ phía trước của máy, gắn các giá đỡ ổ bi Mega-S gốc vào Tấm chuyển đổi X-Gantry bằng các ốc vít gốc. (LƯU Ý: việc căn chỉnh 8 ốc vít ở đây là khó khăn, đừng siết chặt hoàn toàn cho đến khi tất cả đều được chèn và vặn vào các giá đỡ ổ bi.) Đảm bảo rằng các ổ bi tuyến tính cũng được chèn vào các giá đỡ và được căn giữa một cách tương đối.

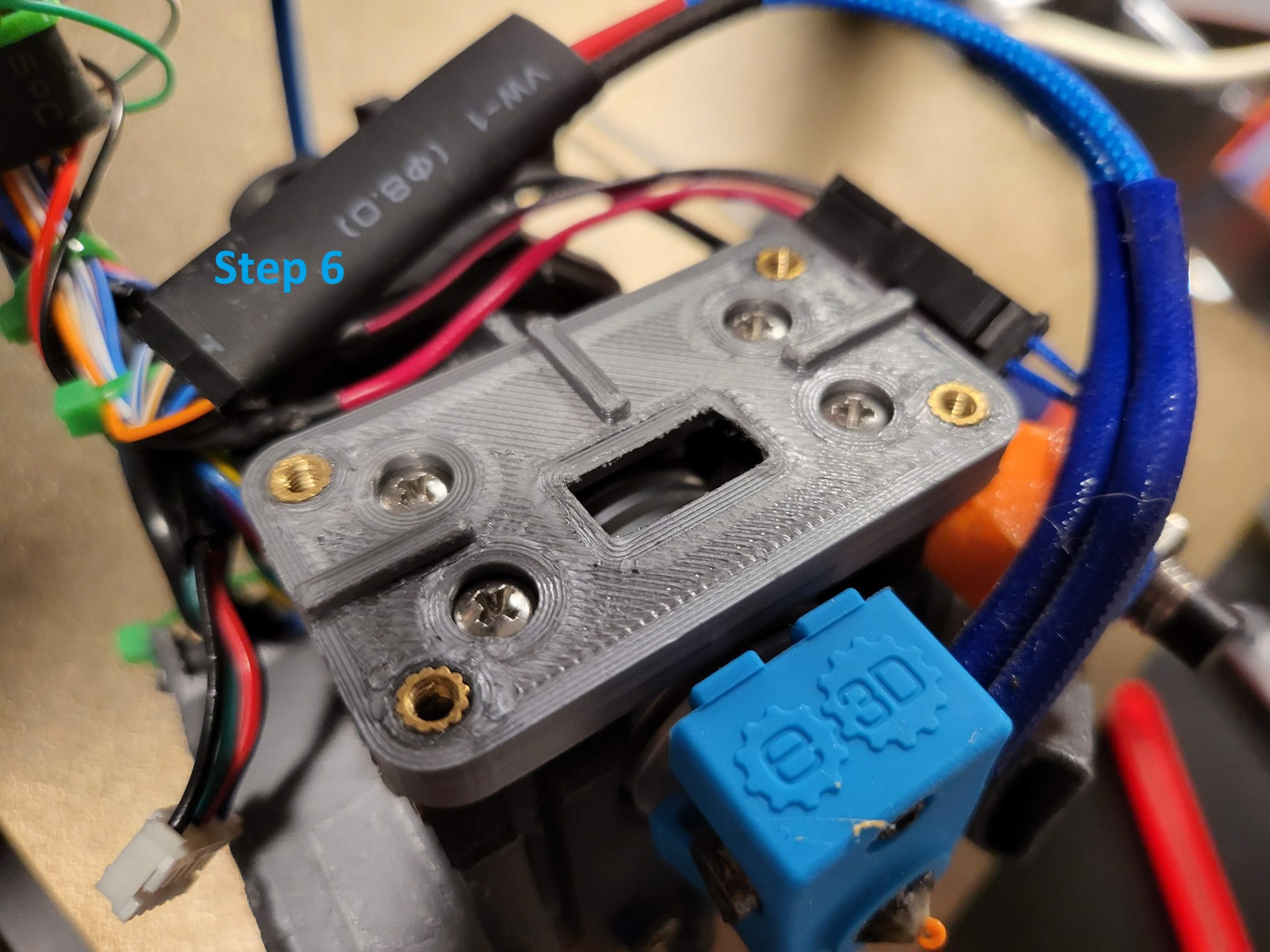

- Gắn tấm lưng vào cơ sở HMG7 Universal của bạn bằng 4 ốc vít M3x8mm.

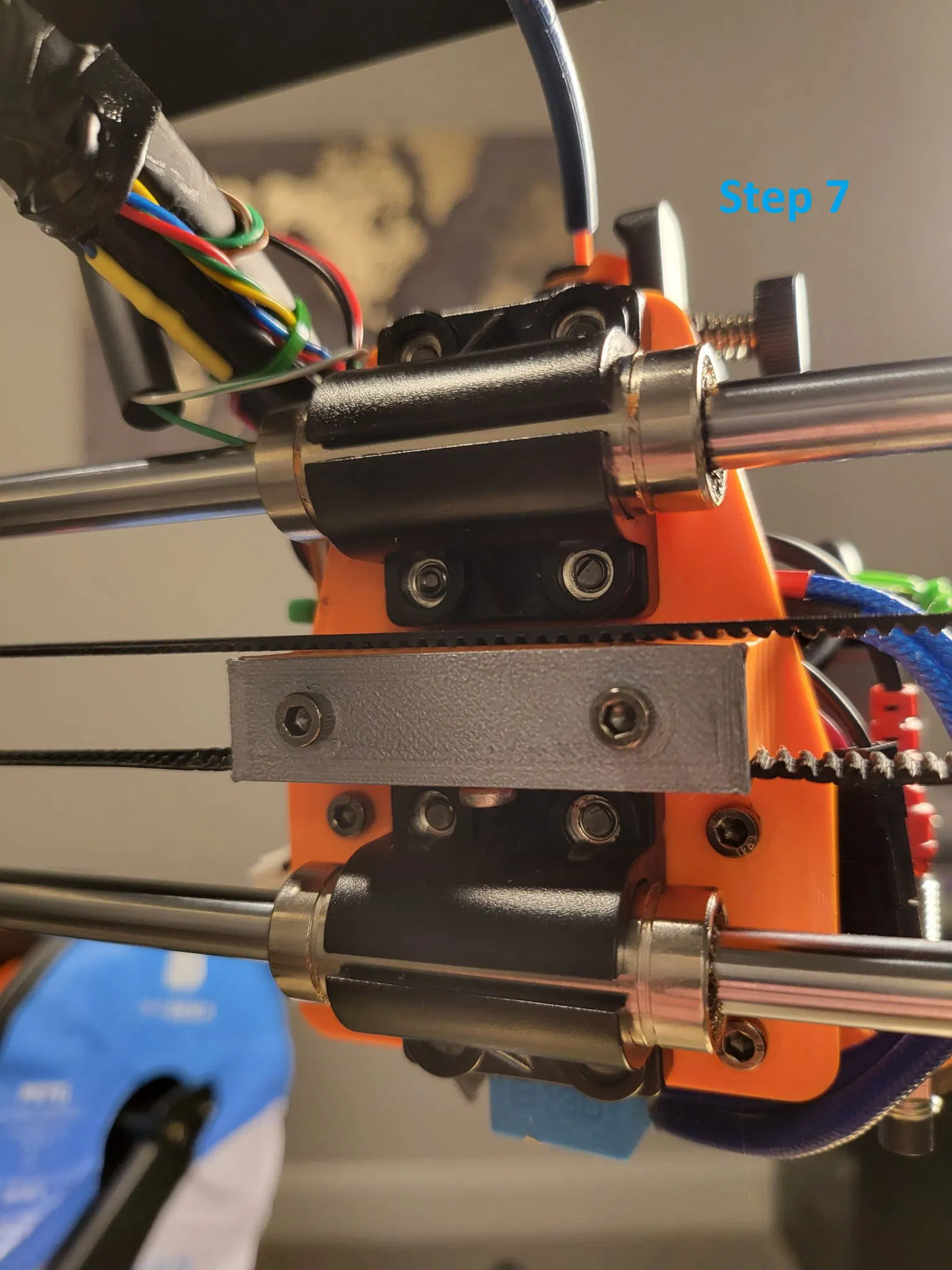

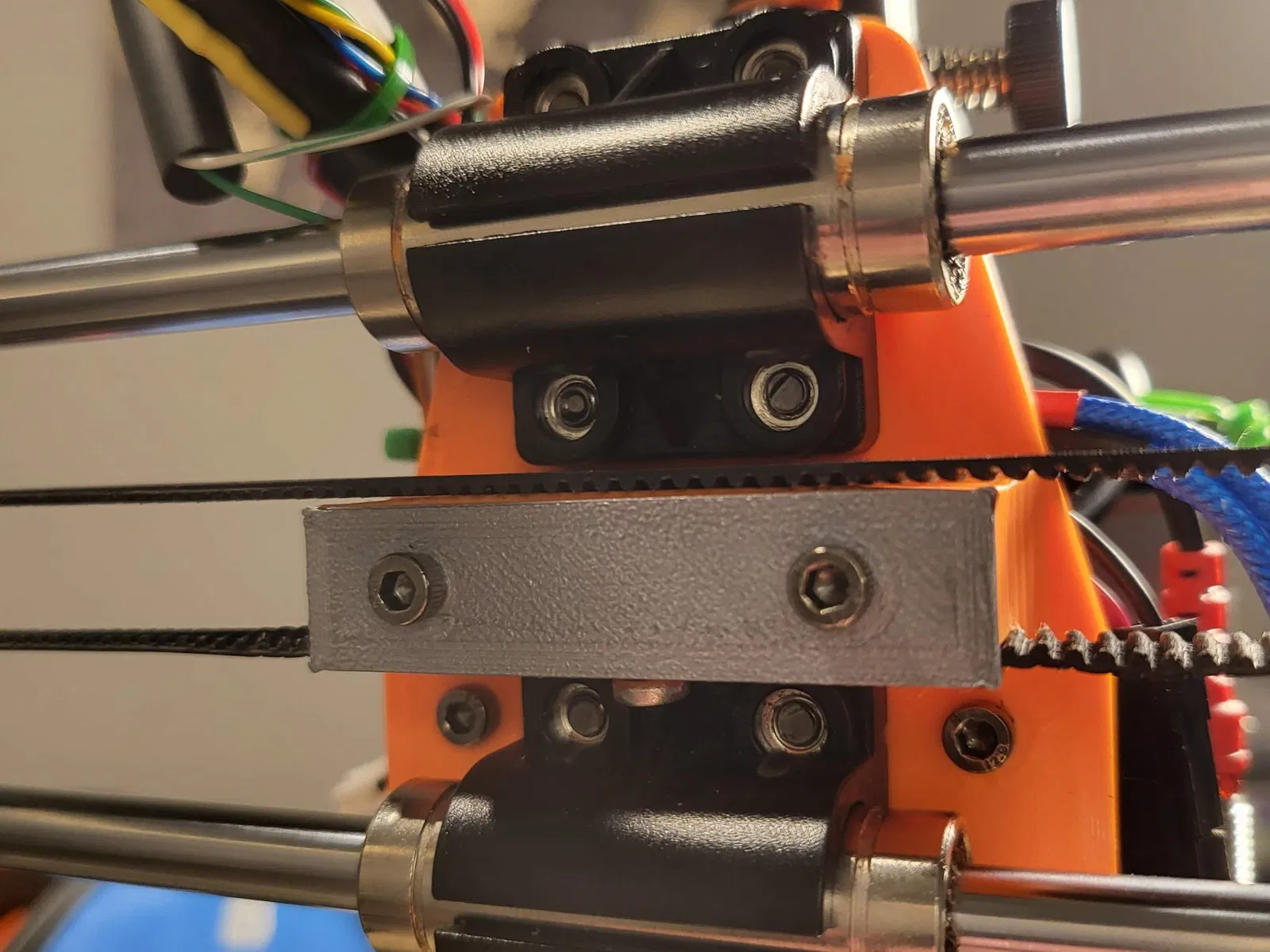

- Chèn tấm lưng vào Tấm chuyển đổi X-Gantry bằng 3 đường căn chỉnh, và gắn hai cái lại với nhau bằng 4 ốc vít M3x10mm.
- Kiểm tra hành trình của cụm trên trục X bằng tay. Không nên có dây đai hoặc ốc vít nào bị cọ xát.

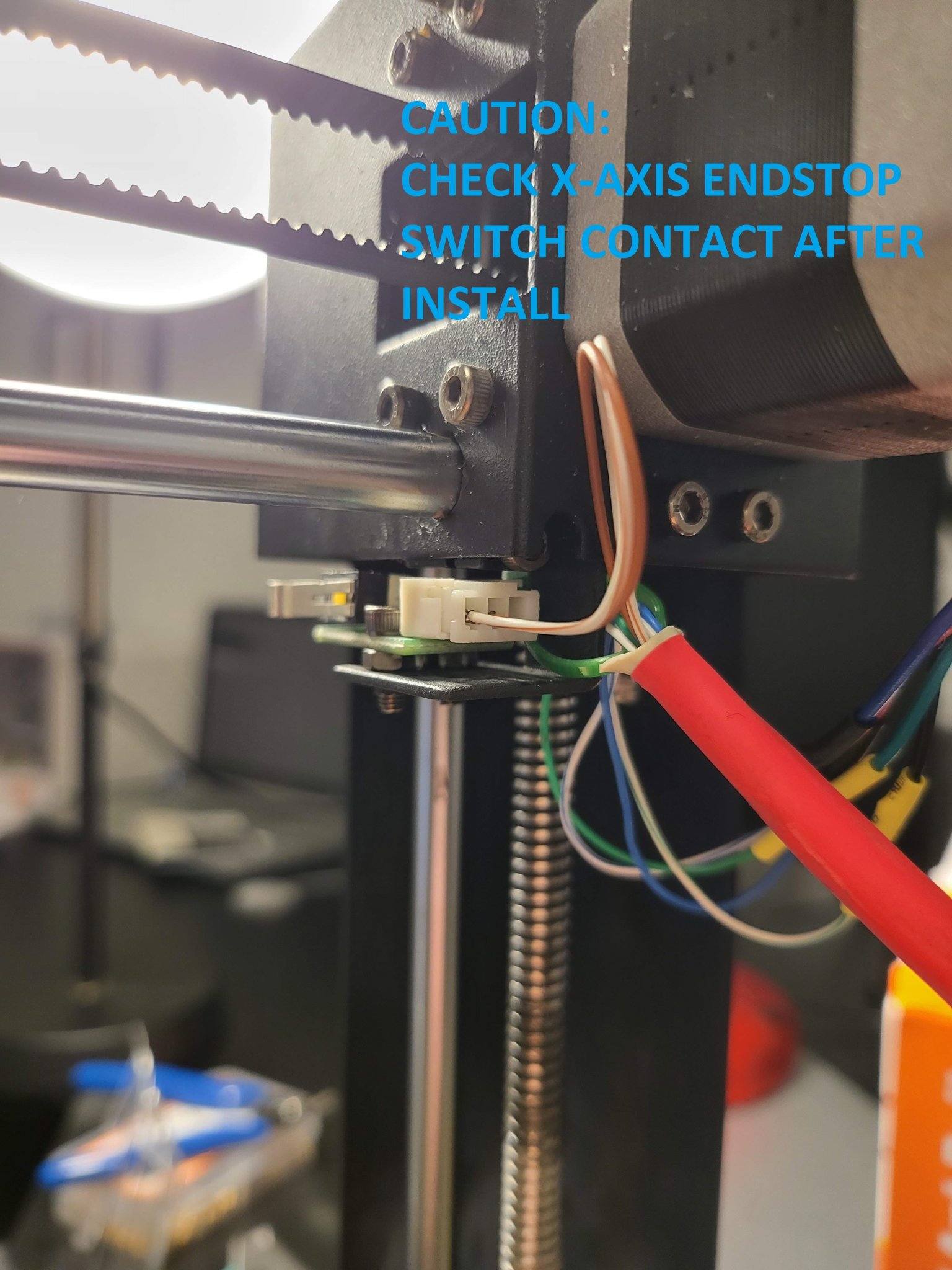

CẢNH BÁO: Việc sử dụng hotend HMG7 có nghĩa là công tắc dừng cuối trục X của bạn có thể không hoạt động ở vị trí gốc của nó. Kiểm tra xem hotend HMG7 đã lắp ráp hoàn chỉnh của bạn + tấm gantry có tiếp xúc với công tắc dừng cuối trước khi thử bất kỳ bản in nào. Nếu không, hãy điều chỉnh cách gắn công tắc dừng hoặc uốn cong giá đỡ của nó hoặc làm gì đó cho đến khi bạn có được tiếp xúc công tắc đáng tin cậy trên cụm hotend mới của bạn.
