Bình đựng tròn có kết cấu - nắp ren, mô hình tham số

Mô hình này là một phần của “hệ thống” Bình Đựng - một vài mô hình tôi tạo ra có thể tương thích với nhau. Có sẵn:

• mô hình hình vuông cơ bản LINK
• mô hình tròn đơn giản LINK
• mô hình phong cách Halloween LINK
• nắp rắn cho tất cả các mô hình LINK

Lưu ý: Để không tải lên các mô hình/tệp giống nhau, nắp có sẵn trong mô hình cơ bản - xem liên kết ở trên.

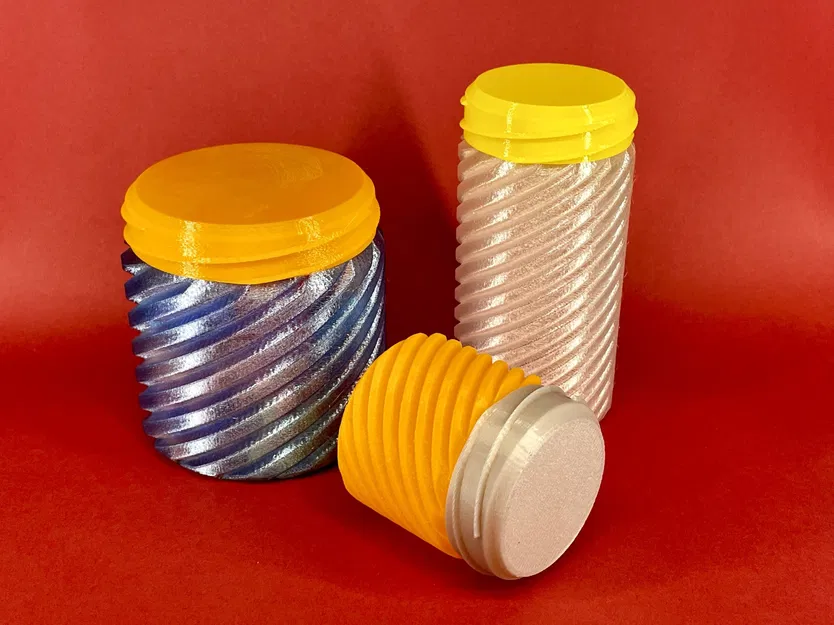

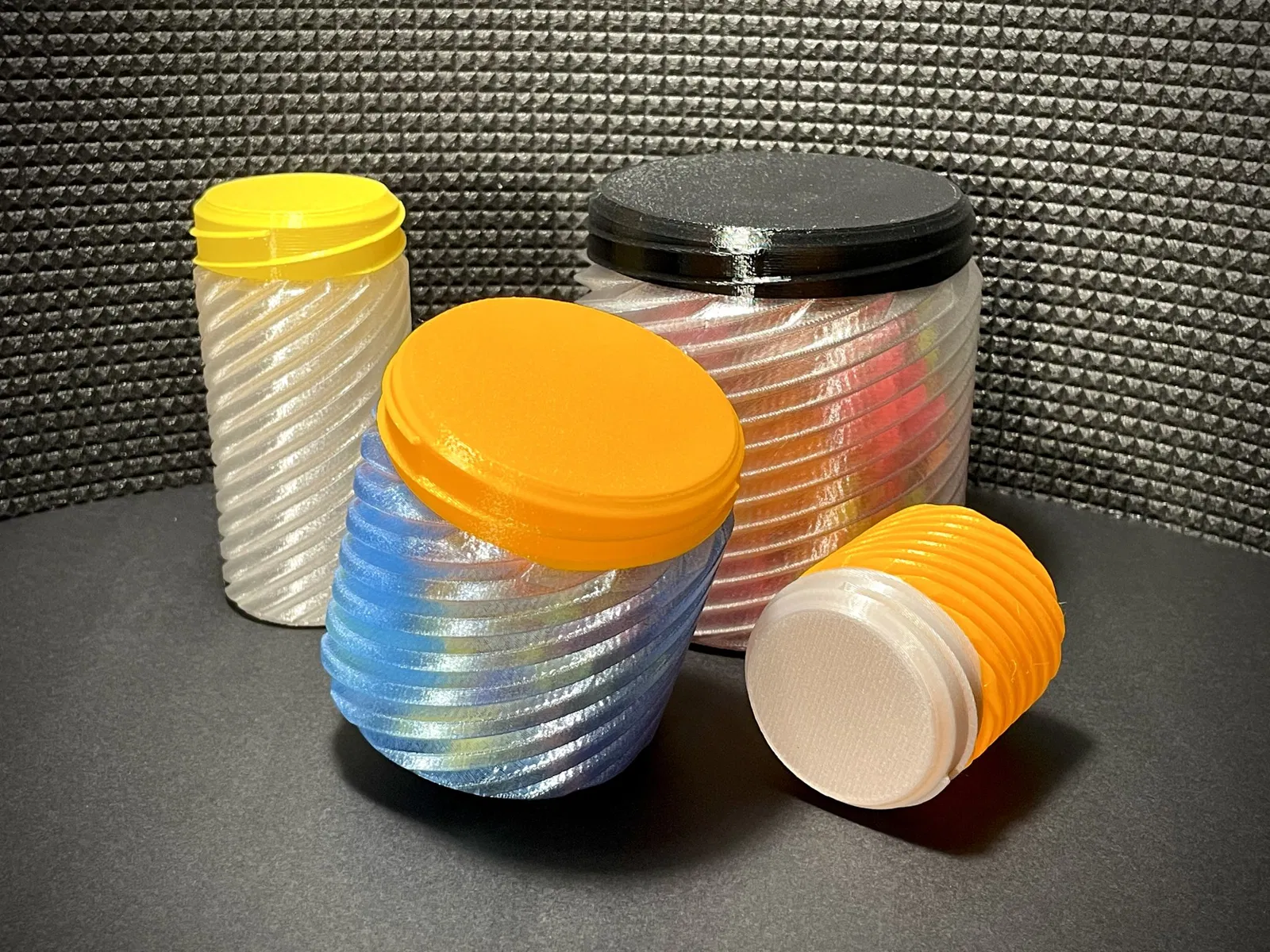

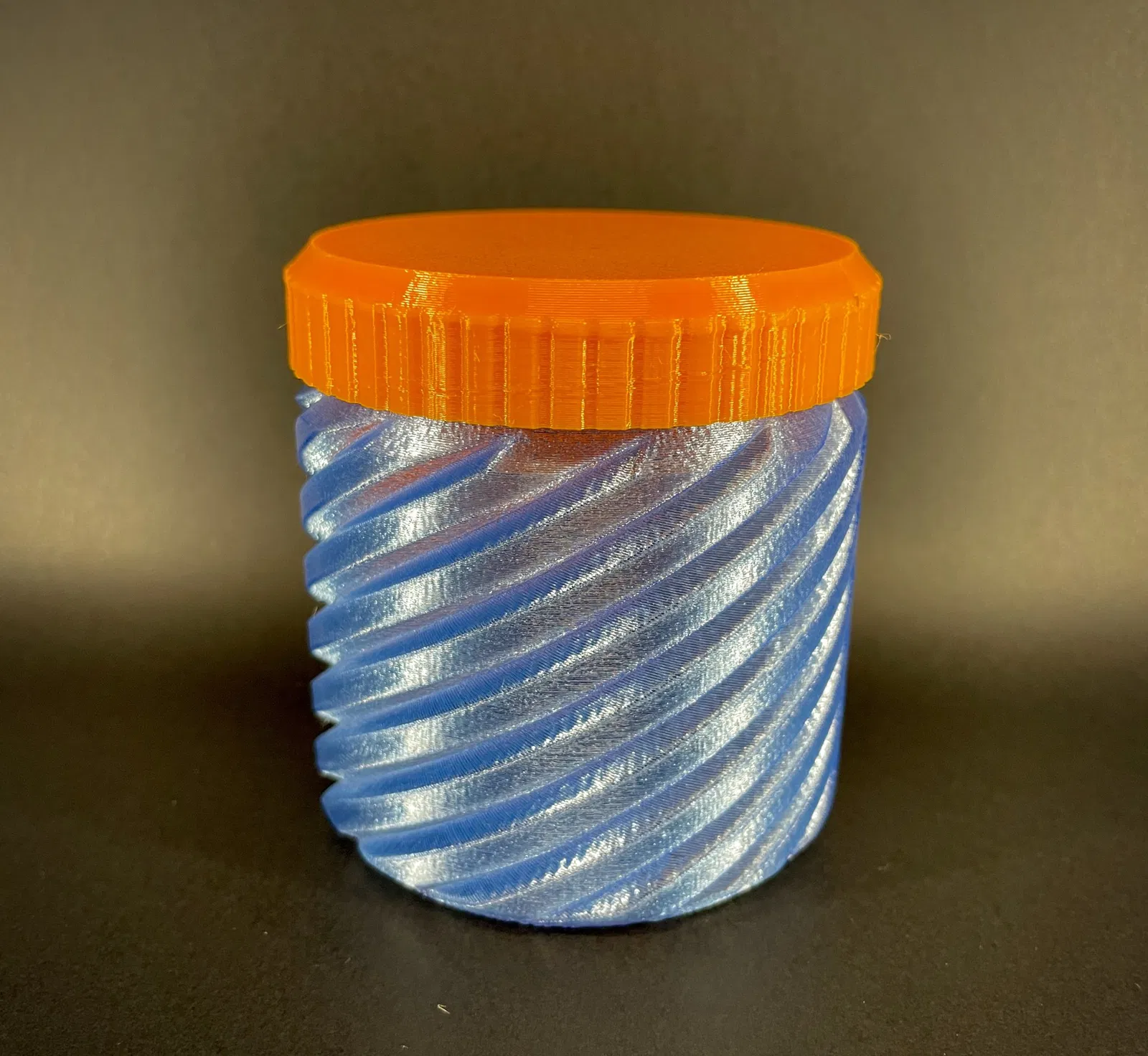

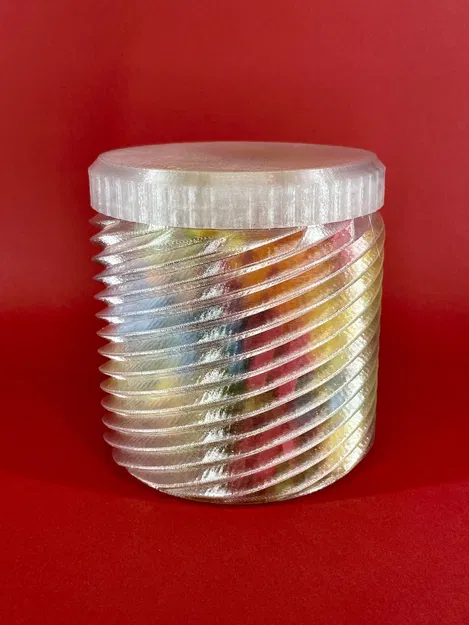

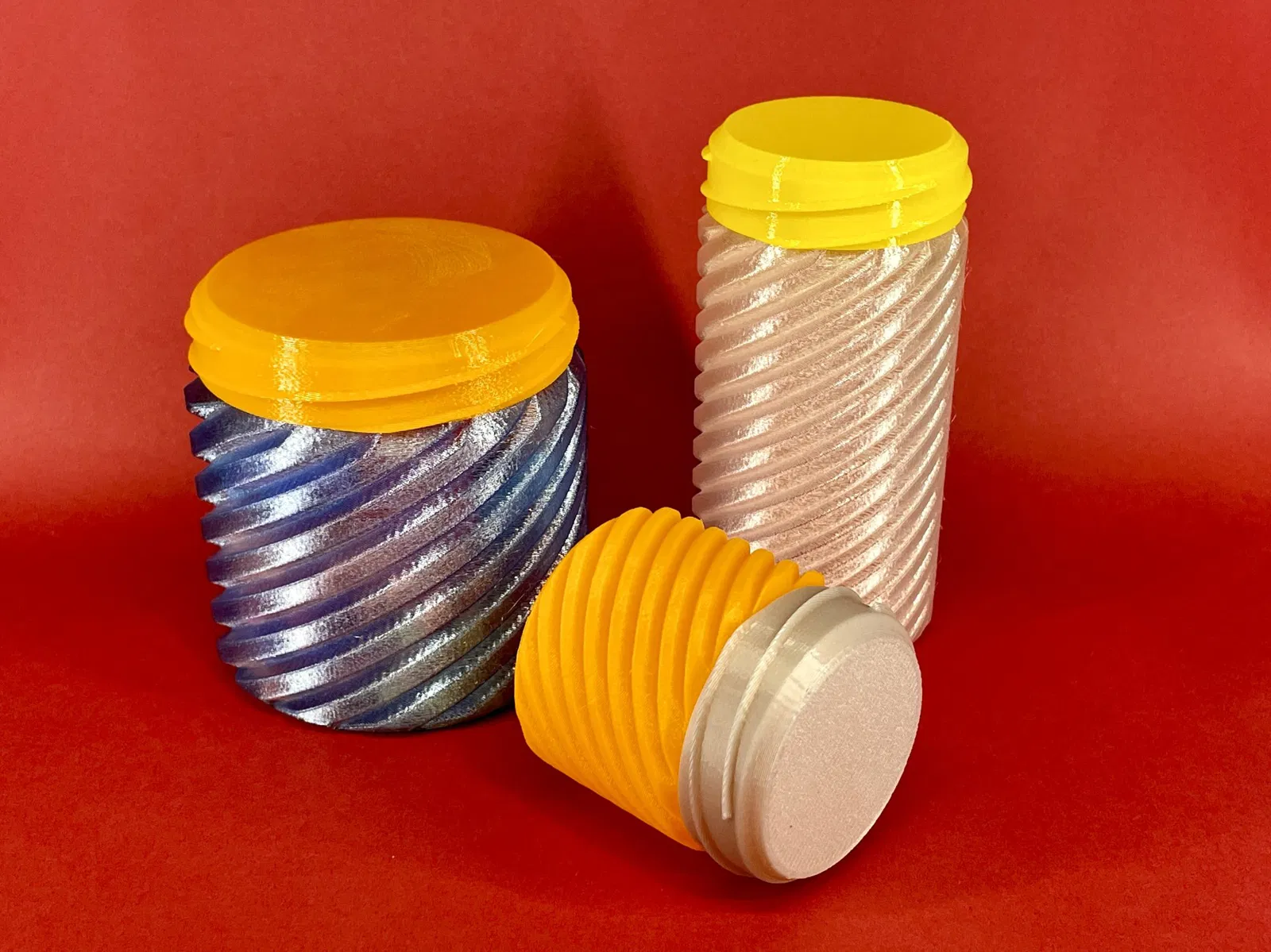

Tôi cung cấp cho bạn một bình/container tham số. Lần này là mô hình tròn có kết cấu. Nó có một nắp có ren - cả hai đều được in ở chế độ bình. Mô hình này nhanh chóng để in và yêu cầu rất ít vật liệu - phiên bản 100x100x100mm chỉ nặng 45g cho cả bình và nắp.

Hướng dẫn kích thước:

• đáy của tất cả các bình là hình tròn
• thư mục trong tải xuống được sắp xếp theo kích thước đáy với chiều cao khác nhau

Các kích thước sau có sẵn trong phần tải xuống:

• 50mm
• 75mm
• 100mm
• 125mm
• 150mm

Lưu ý: các kích thước lớn hơn có thể yêu cầu chiều rộng ép cao hơn để đảm bảo độ bền.

In ấn:

• kích hoạt chế độ bình trong phần mềm cắt của bạn
• 3-4 lớp đáy
• các mô hình của tôi được in với đầu phun 0.6mm và tất cả các ren đều vừa vặn, độ chính xác là tốt
• PETG được đề xuất để in bình và nắp do tính linh hoạt cao hơn

Sửa đổi tham số:

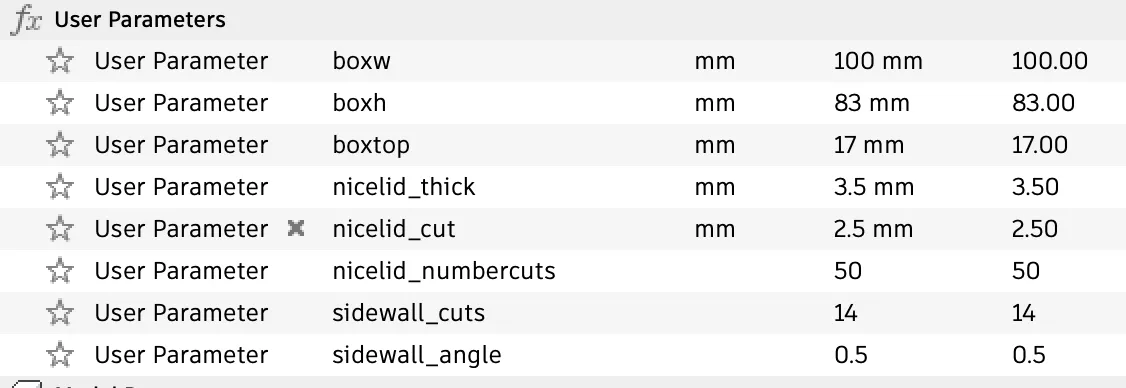

Nếu các tệp cung cấp không phù hợp với nhu cầu của bạn, vui lòng xem tệp fusion360 được bao gồm. Có ba tham số để sửa đổi:

• boxw - kích thước đáy
• boxh và boxtop - cả hai tham số này cộng lại thành tổng chiều cao của lọ. Tham số đầu tiên xác định phần đáy và tham số thứ hai xác định phần đầu. Vui lòng đặt tham số trên sao cho đáy của ren có khoảng cách 2-3mm phía dưới
• sidewall_cuts - giá trị mặc định được sử dụng cho các mô hình là 14. Điều chỉnh theo sở thích của bạn.

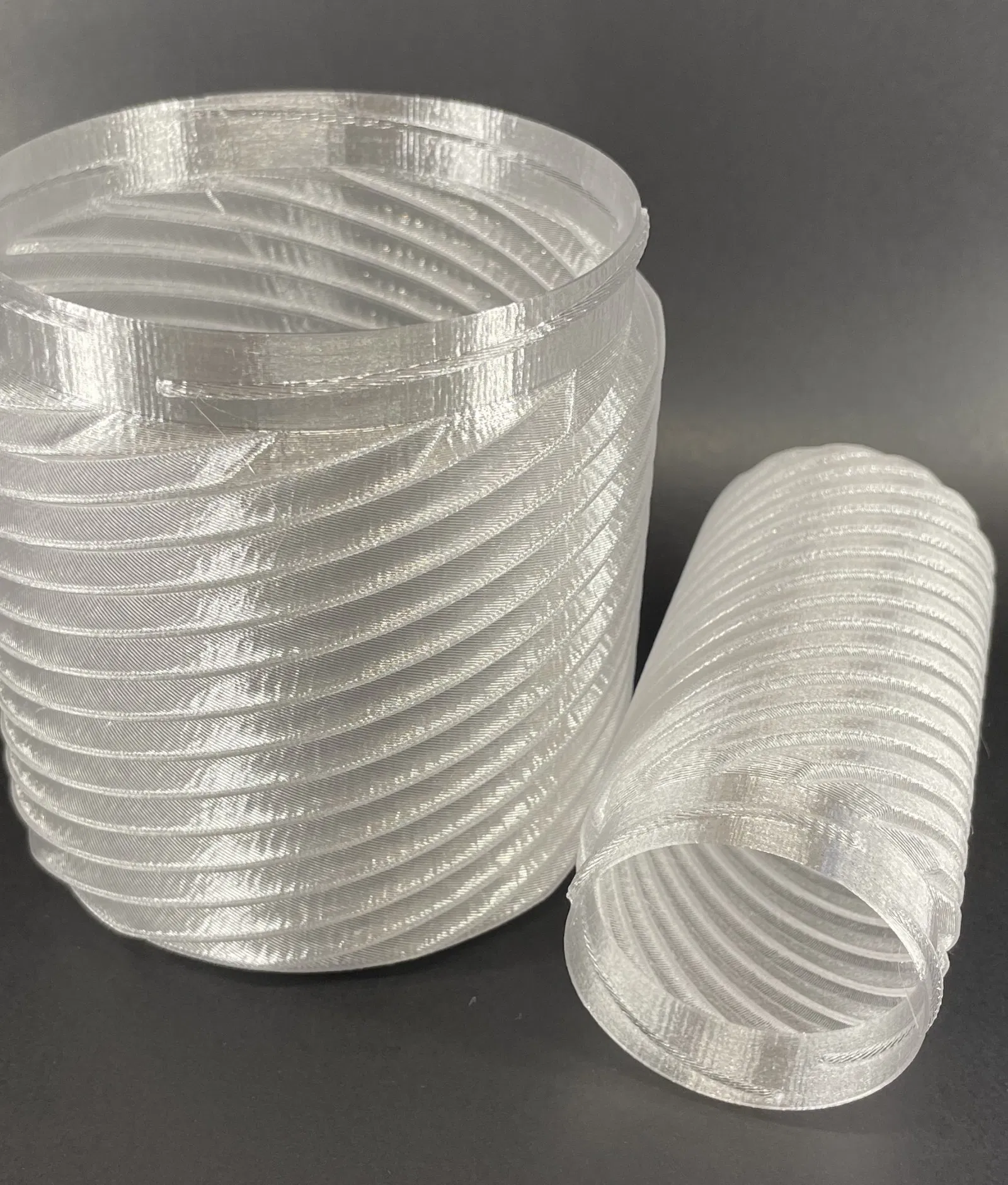

• sidewall_angle - giá trị cao hơn sẽ có góc sắc hơn. Các mô hình được chuẩn bị với tham số 0.5. Có một mô hình với tham số được đặt thành 1 trong phần 100mm trong tải xuống - để tham khảo.

Cho tôi biết nó hoạt động như thế nào với bạn. Chúc bạn in ấn vui vẻ!
