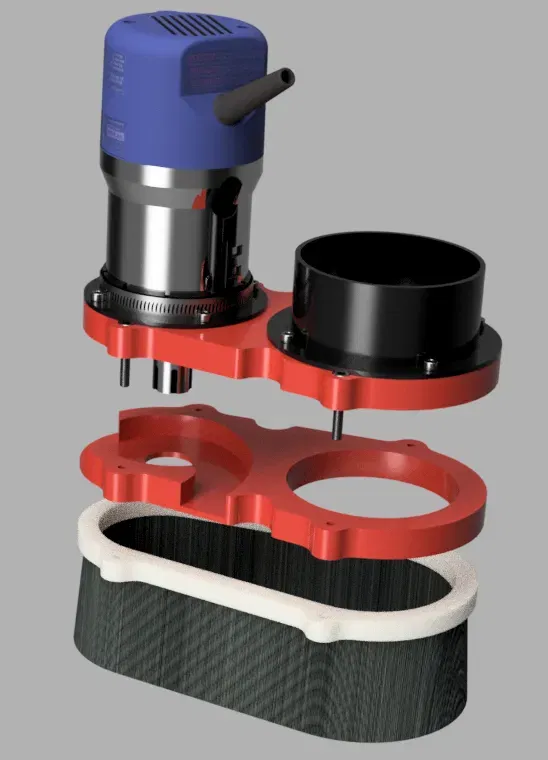

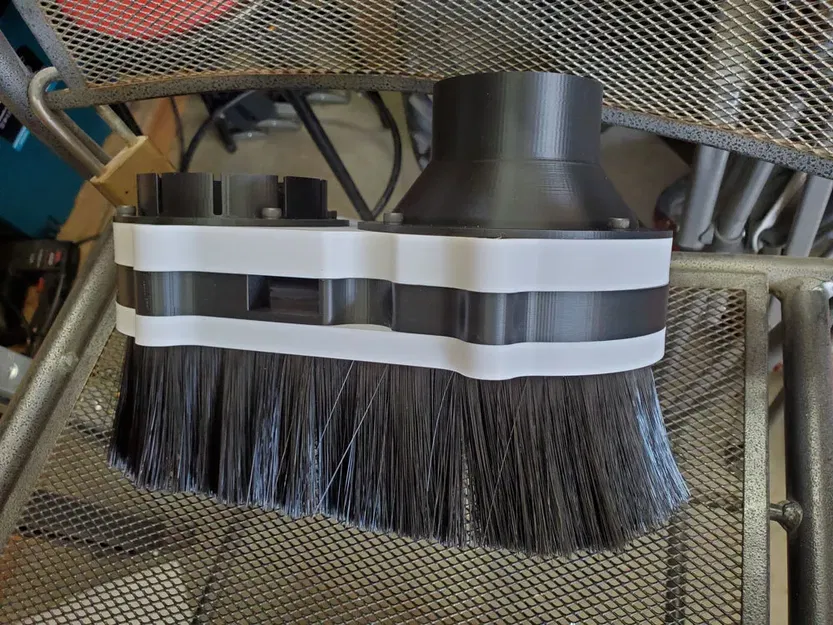

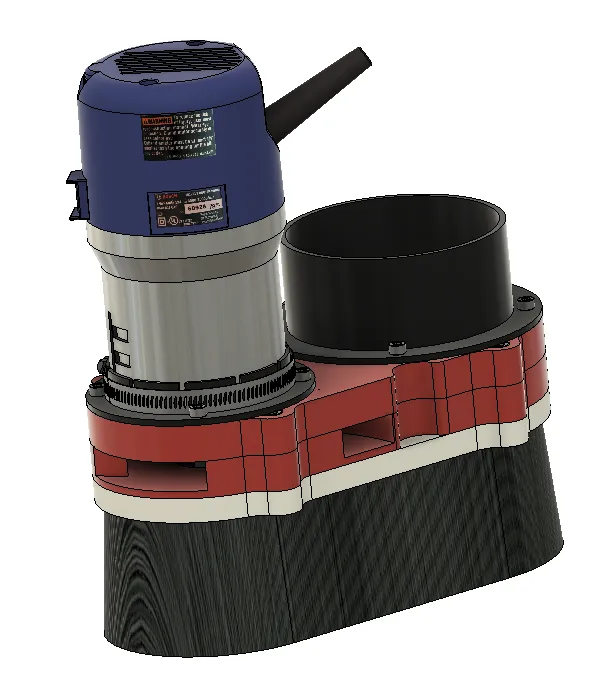

Bộ phận che bụi Bosch 1617 với bộ phân tách không khí cho CNC R...

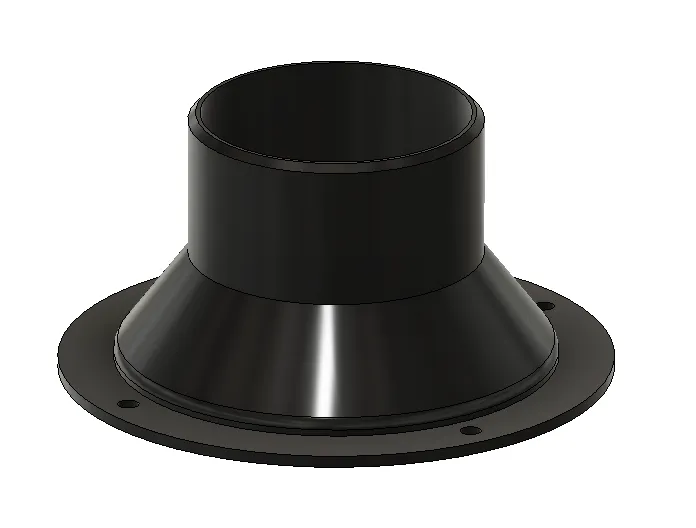

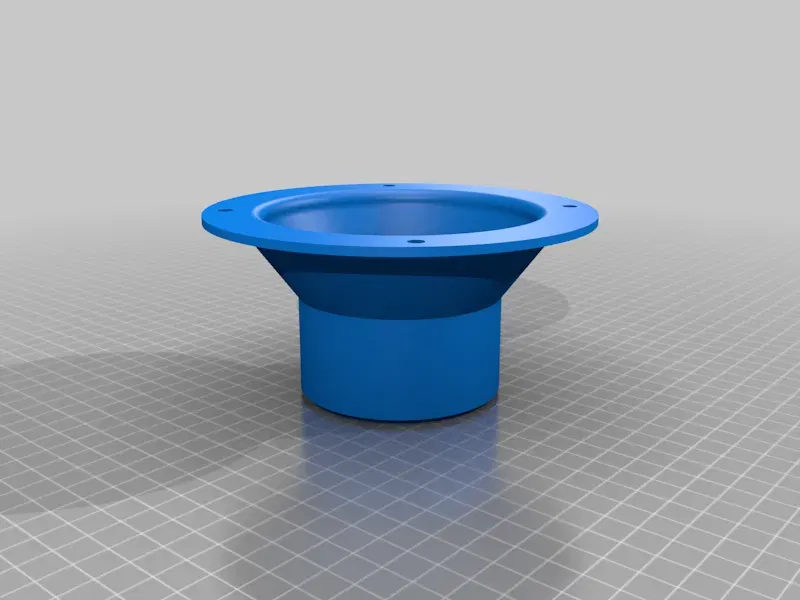

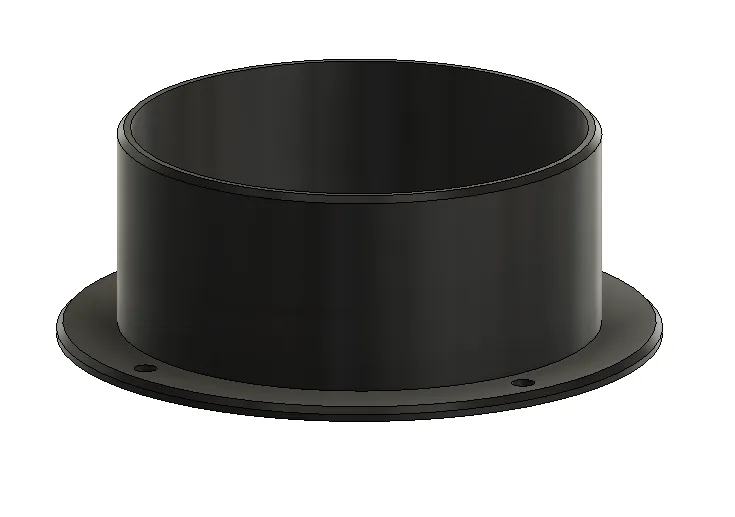

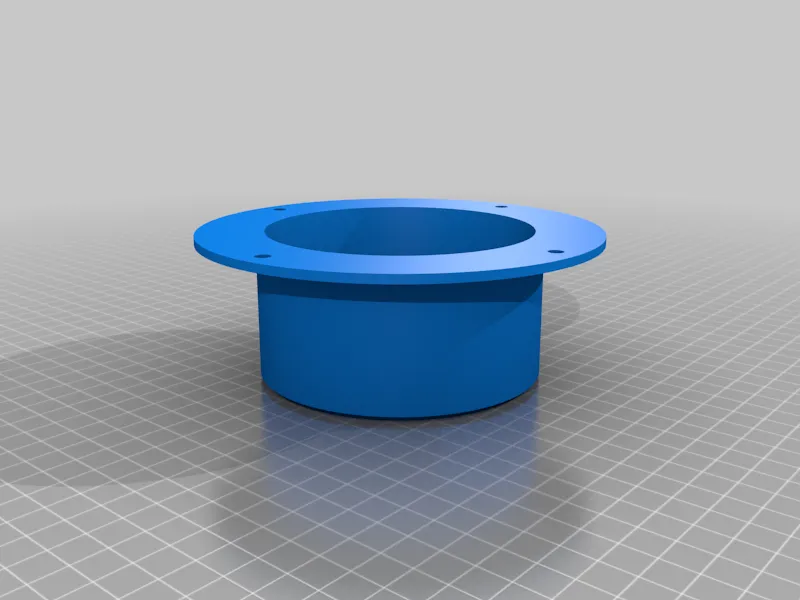

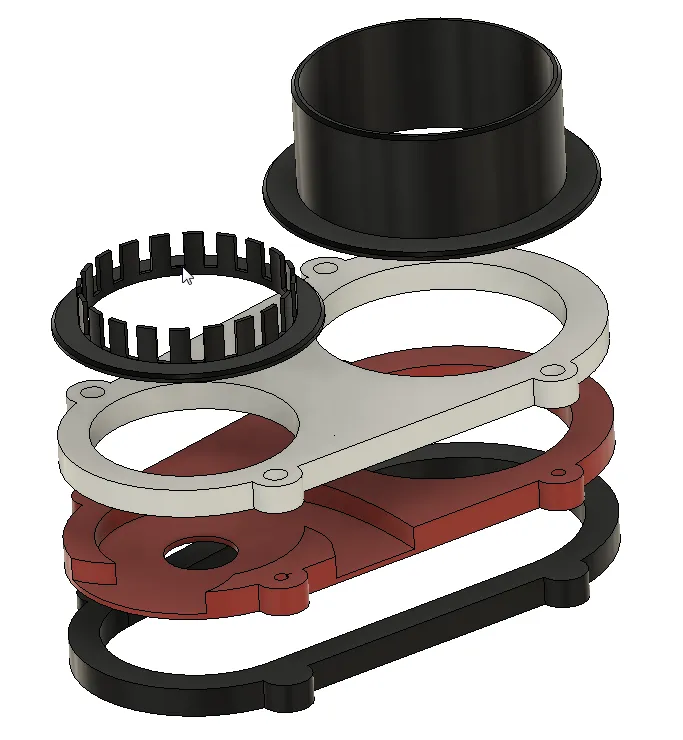

Dust boot cho router Bosch 1617 với bộ phân phối không khí và vòng từ tính. Bộ chuyển đổi ống hút 4" và 3" được bao gồm.

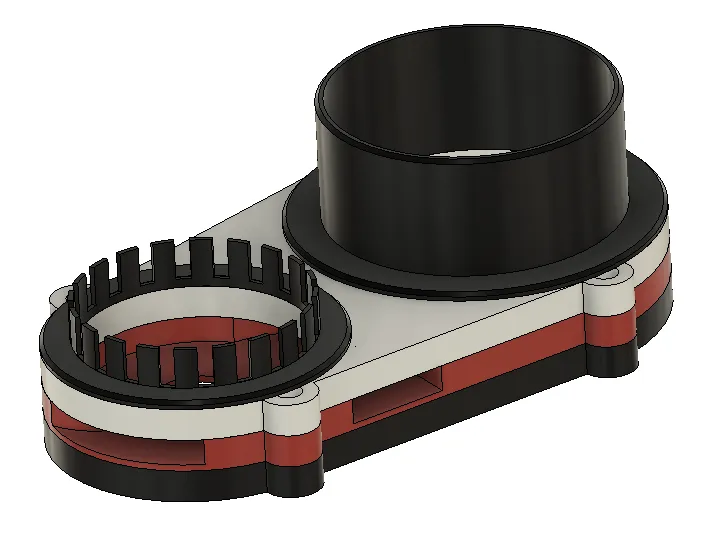

Bộ phân phối không khí (phần trung tâm) có thể được bỏ qua nếu không cần thiết. Trong trường hợp đó, hãy sử dụng các bu lông M6x16mm thay vì M6x35mm được liệt kê dưới đây.

Dự án này được tạo ra vội vàng nên dòng thời gian Fusion có thể khá lộn xộn. Tôi chưa bao giờ có thời gian để quay lại và dọn dẹp nó. Nếu bạn có bất kỳ câu hỏi nào, vui lòng để lại nhận xét.

Tệp lưu trữ Fusion 360 và tệp STEP có trong gói tải xuống.

Các bộ phận cần thiết:

10 x nam châm 5mm - Số lượng 4

Bu lông Socket Head Cap M5 x 15mm - Số lượng 8 https://www.mcmaster.com/products/bolts/alloy-steel-socket-head-screws-8/length~15mm/?s=m5+bolts

Bu lông Socket Head Cap M6 x 35mm - Số lượng 4 https://www.mcmaster.com/catalog/129/3495/96144A135?s=m6+bolts

Dải chải lưng rộng 7/32" x cao 3/16". Tôi đã sử dụng phiên bản 3" nhưng bạn có thể thấy phiên bản 2" phù hợp với bạn. https://www.mcmaster.com/catalog/129/1551/7900T2

Kẹp ống có băng rộng 1/2", ID kẹp từ 2-13/16" đến 3-3/4". https://www.mcmaster.com/catalog/129/330/5415K25

Tôi đã thêm các liên kết McMaster Carr cho các bu lông chỉ để tham khảo. Tôi chắc chắn bạn có thể tìm thấy chúng rẻ hơn nhiều trên Amazon hoặc các nhà bán lẻ trực tuyến khác.

Cài đặt in

Máy in:

Railcore II Custom

Giá đỡ:

Không

Hỗ trợ:

Không

Độ phân giải:

.20

Đổ đầy:

15%

Vật liệu:

Sunlu PLA+

Danh mục: Dụng cụ máy móc
