Giá đỡ cuộn filament MK4 với bi bạc đạn linh hoạt

Xin chào tất cả.

Bạn có bao giờ cảm thấy khó chịu với giá đỡ cuộn filament trên MK4 không? Điều này giờ đây có thể chấm dứt.

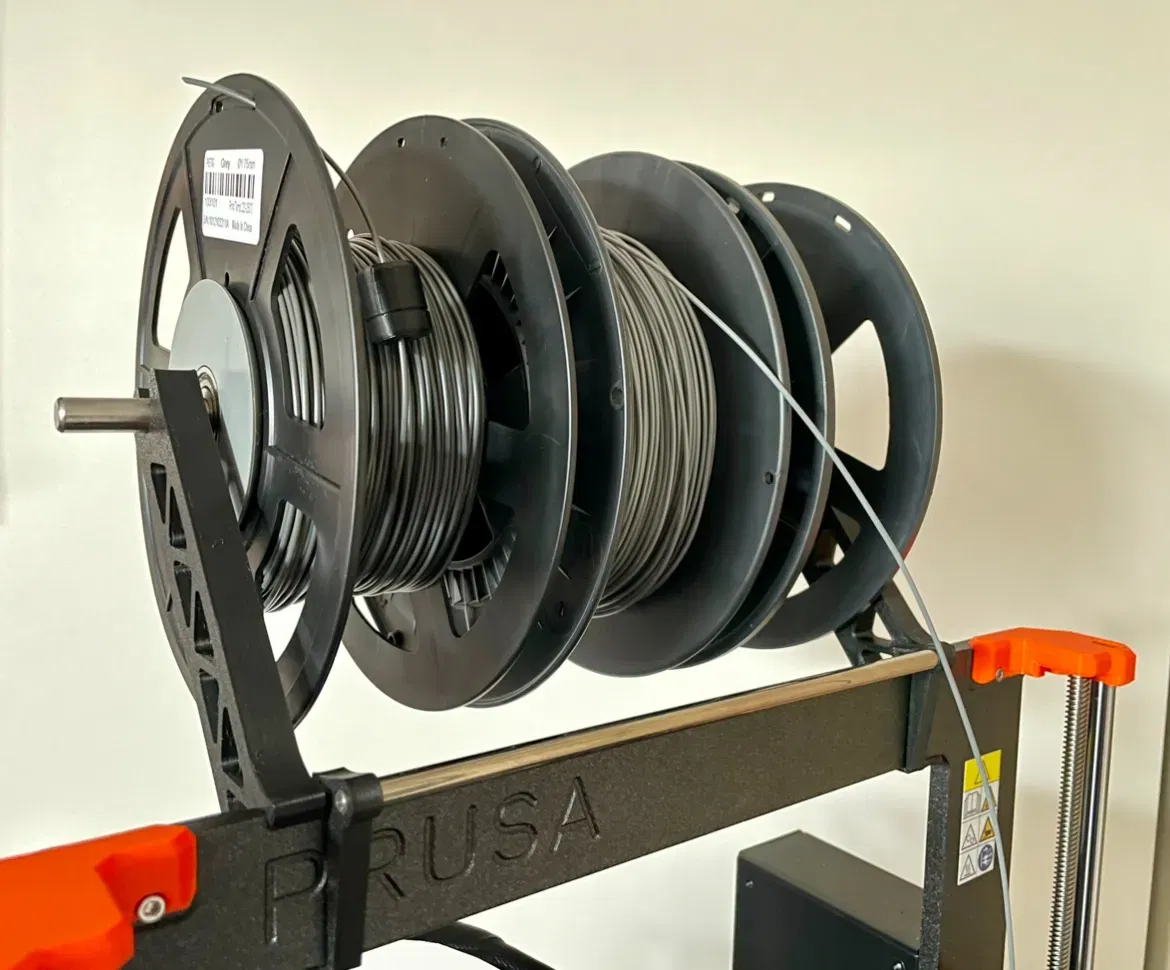

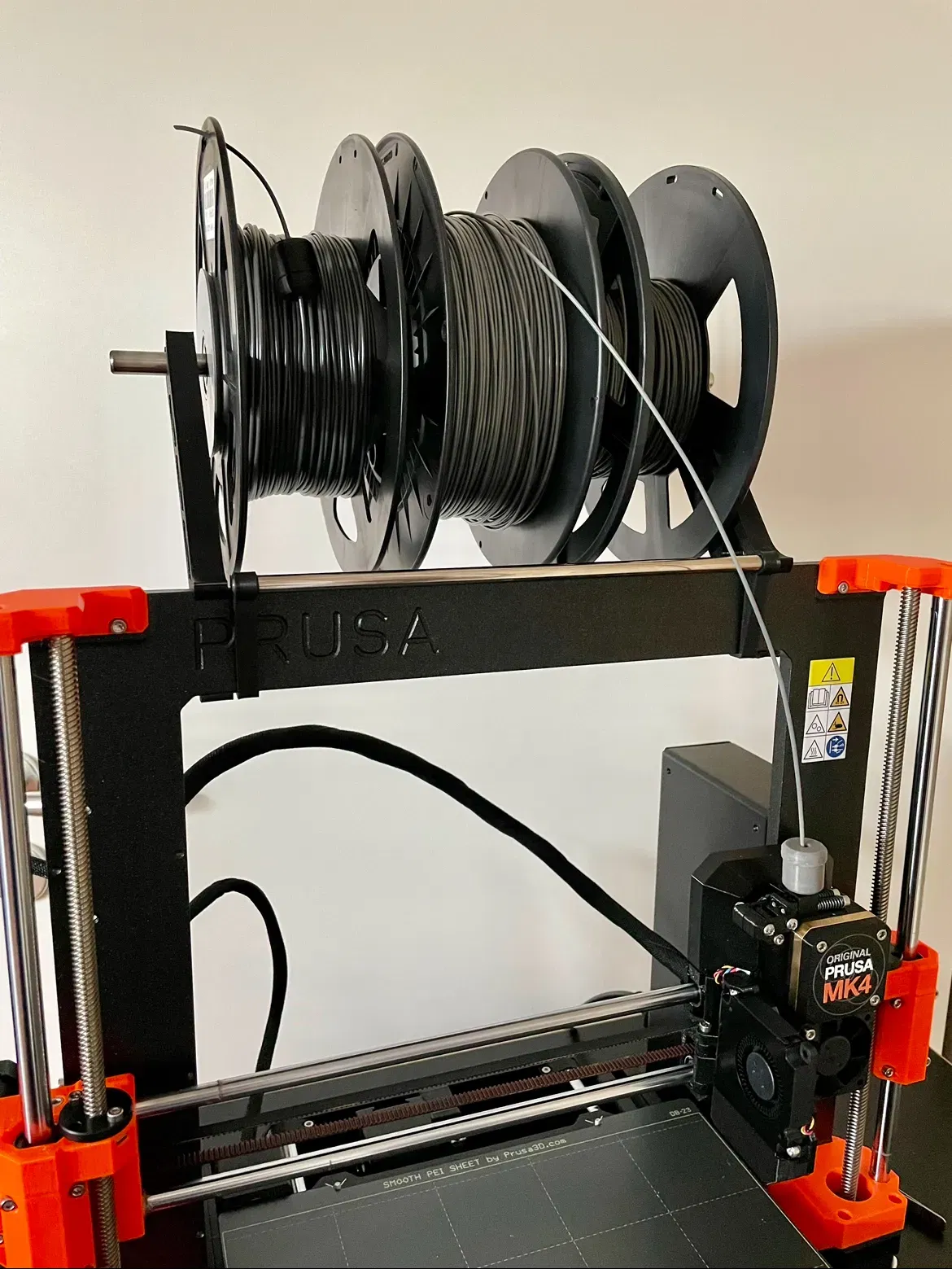

Tôi muốn giới thiệu giá đỡ cuộn filament đa năng MK4. MK4-USH có không gian cho tối đa ba cuộn filament 1kg mỗi cuộn hoặc tối đa 4 cuộn nhỏ.

Để có sự linh hoạt tuyệt vời, tôi đã tạo ra các bộ phận cho các kích thước thanh và vòng bi khác nhau. Vì vậy, tôi có thể sử dụng những gì bạn có ở nhà.

Cho dự án này, bạn chỉ cần 1-2 thanh và một số vòng bi (4 cho mỗi cuộn) và 2 vít sâu.

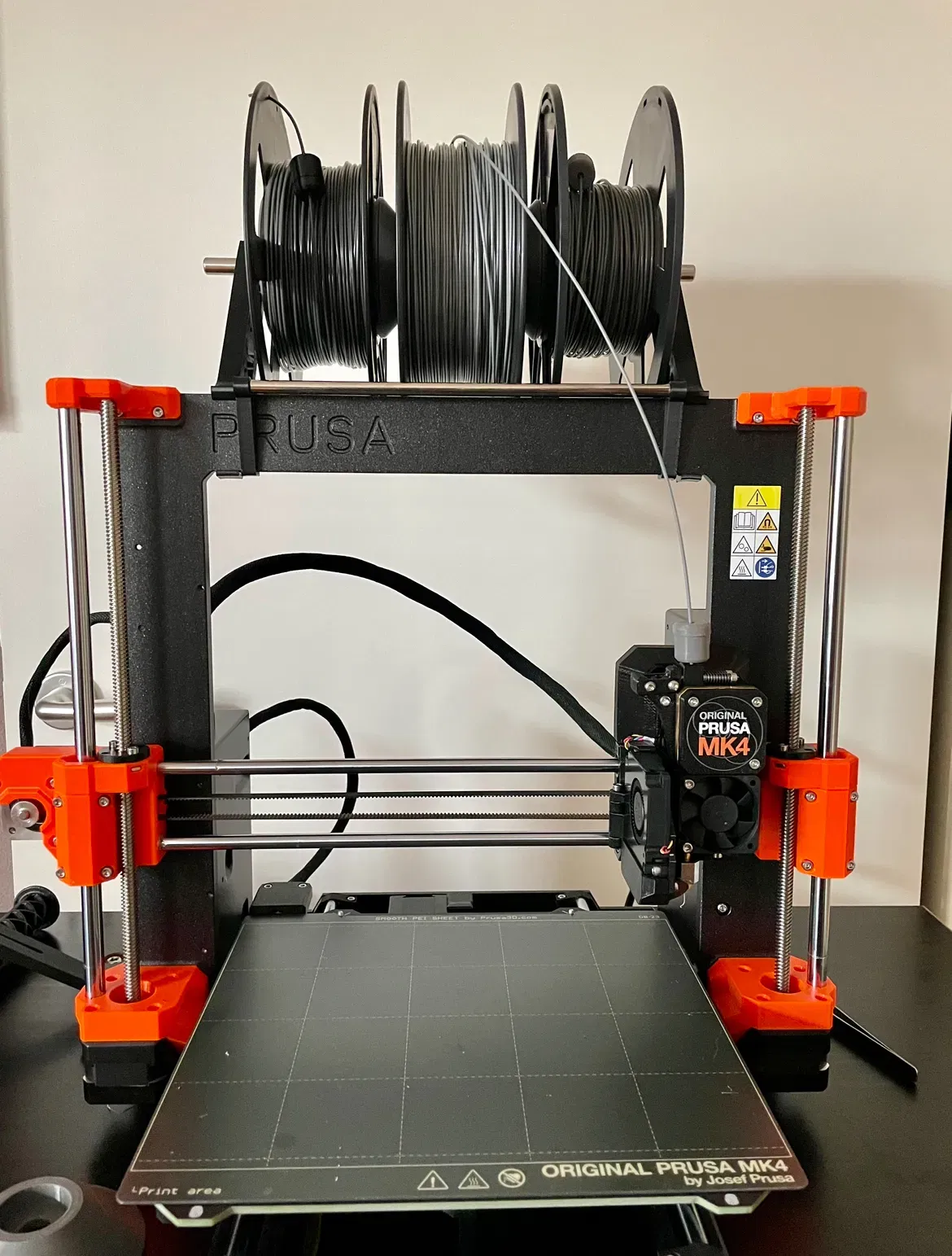

Chiều cao của máy in bao gồm các cuộn filament (đường kính 195-197mm) và các tay ngắn là 550mm. Để có một vỏ máy, bạn cần thêm khoảng 15mm không gian về chiều cao.

Tỉ lệ lấp đầy: 15-20%, Đỉnh/Đáy/kệ: 4, Hỗ trợ: không

Những gì bạn cần cho điều này:

1 thanh chính 8mm hoặc 10mm (chiều dài khoảng 285mm hoặc ngắn hơn nếu bạn thích)

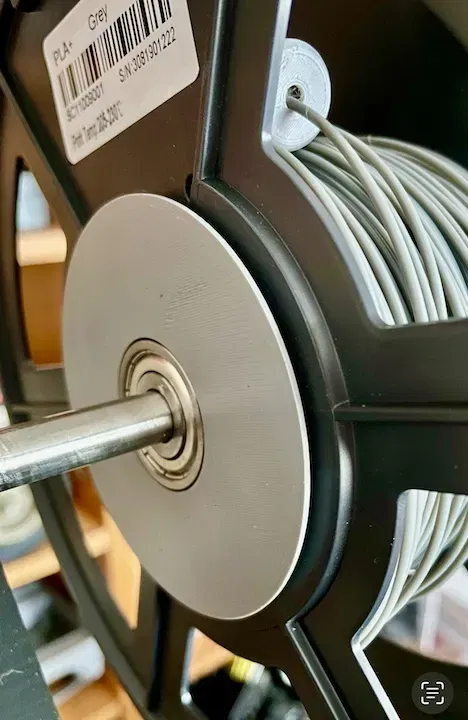

4 vòng bi loại 608 (22x8x7mm) hoặc 6200 (30x10x9mm hoặc 30x10x10mm) cho mỗi cuộn

Tùy chọn:

1 thanh trượt 5mm, 6mm hoặc 8mm (chiều dài khoảng 230mm hoặc ngắn hơn nếu bạn thích) Đối với thanh 5mm với vòng bi, bạn cần 2 vòng bi (10mmx5mmx4mm).

2 vít sâu (một cho mỗi bộ dừng)

Gợi ý:

• Các giá đỡ dành cho cuộn dây có đường kính lên đến 240mm. Phiên bản ngắn dành cho cuộn dây có đường kính lên đến 215mm.
• Các giá đỡ cuộn dây dành cho đường kính trong từ 40 đến 79mm.
• Các nút chặn không có ren bên trong, vì vậy chỉ cần vặn ốc trực tiếp vào nhựa.
• Các nút chặn có thể được đặt bên phải hoặc bên trái của các giá đỡ chính.
• Các khoảng cách có chiều dài 2mm. Nếu điều này không đủ, hãy in chúng với chiều dài mong muốn.
• Các khoảng cách nên được lắp đặt ở bên ngoài của các cuộn dây để các cuộn filament không bị kìm hãm và có thể quay tự do.
• Đối với trục chính, bạn có thể sử dụng bất kỳ vật liệu nào đủ ổn định. (thép, nhôm, carbon, gỗ, kính, v.v.). Thanh trượt nên rất mịn và tạo ra ít ma sát nhất có thể.
• Nếu bạn không sử dụng các cuộn filament nhỏ, các bộ phận trượt là không bắt buộc!

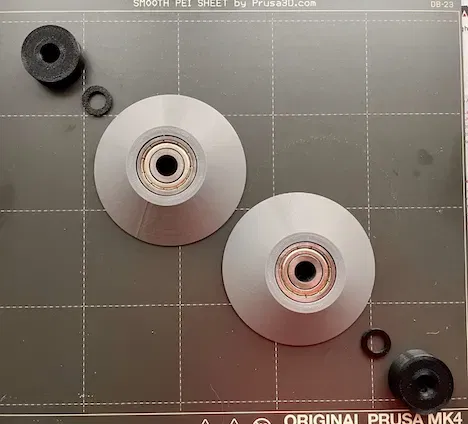

• Trong trường hợp bạn không có bạc đạn 6200 ở nhà, bạn có thể sử dụng nút chặn như một công cụ định tâm tạm thời.
• Tất cả các khớp đều chặt nhưng với PETG và MK4 thì điều này không phải là vấn đề. Nó vừa vặn ;-)
