Bộ chuyển đổi bắn media từ chai soda

Mô hình này cho phép bạn tạo ra một máy phun truyền thông với chi phí thấp từ một chai soda và một khẩu súng khí nén giá rẻ. Kết quả in tạo ra một khối vững chắc có thể được sử dụng để làm một máy phun truyền thông nhỏ tuyệt vời cho những công việc rất nhỏ và sử dụng thỉnh thoảng. LUÔN LUÔN sử dụng các biện pháp an toàn khi làm và sử dụng thiết bị chạy bằng khí nén. Phun truyền thông là một quá trình rất nguy hiểm. Hãy chắc chắn rằng bạn biết cách thực hiện một cách an toàn trước khi thử nghiệm. Khi sử dụng máy phun, hãy bắt đầu với áp suất khí thấp nhất có thể và tăng dần đến áp suất phù hợp với bạn. Áp suất quá cao sẽ khiến thiết bị này bị hỏng và có thể dẫn đến chấn thương. LUÔN LUÔN đeo thiết bị bảo vệ đầy đủ khi làm và sử dụng một thiết bị như thế này.

Dưới đây là một số liên kết đến các video ngắn trên YouTube cho thấy máy phun đang hoạt động:

Loại bỏ gỉ sét - https://youtu.be/w3Rh8ReXwTY

Loại bỏ sơn - https://youtu.be/kQEELNxc--s

(GHI CHÚ: Tôi khuyên bạn nên sử dụng truyền thông từ vỏ hạt óc chó mịn thay vì cát hoặc các loại truyền thông phun khác. Cát sẽ nhanh chóng làm hỏng khẩu súng khí nén. Các khẩu súng phun truyền thông thường sử dụng vòi phun bằng gốm hoặc các vật liệu cứng khác. Khẩu súng khí nén giá rẻ này được làm từ kim loại khá mềm sẽ nhanh chóng bị mài mòn khi sử dụng cát.)

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

I3 MK3S

Bệ in:

Không

Hỗ trợ:

Không

Độ phân giải:

0.2mm

Tỉ lệ lấp đầy:

15%

Vật liệu: Overture PLA Màu xám

Ghi chú:

Thiết kế này sử dụng các hình dạng cụ thể để loại bỏ nhu cầu hỗ trợ khi in ở vị trí mặc định.

Sau khi in =============

Lắp ráp và Tùy chỉnh

Xem các bức ảnh kèm theo để minh họa lắp ráp.

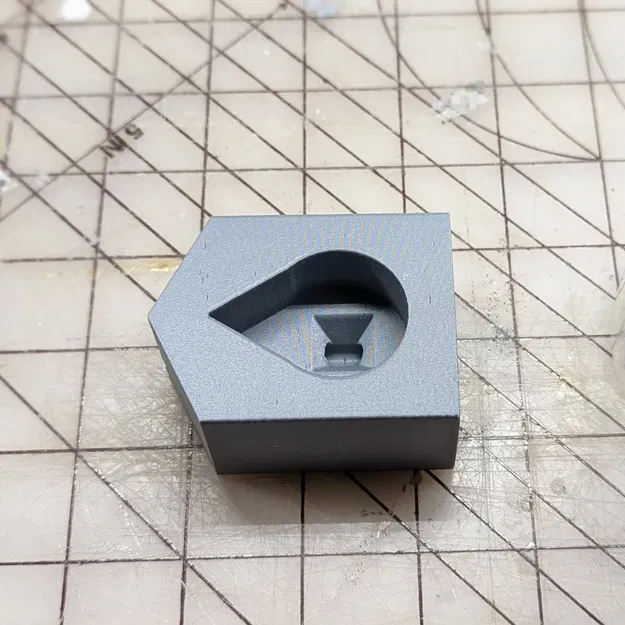

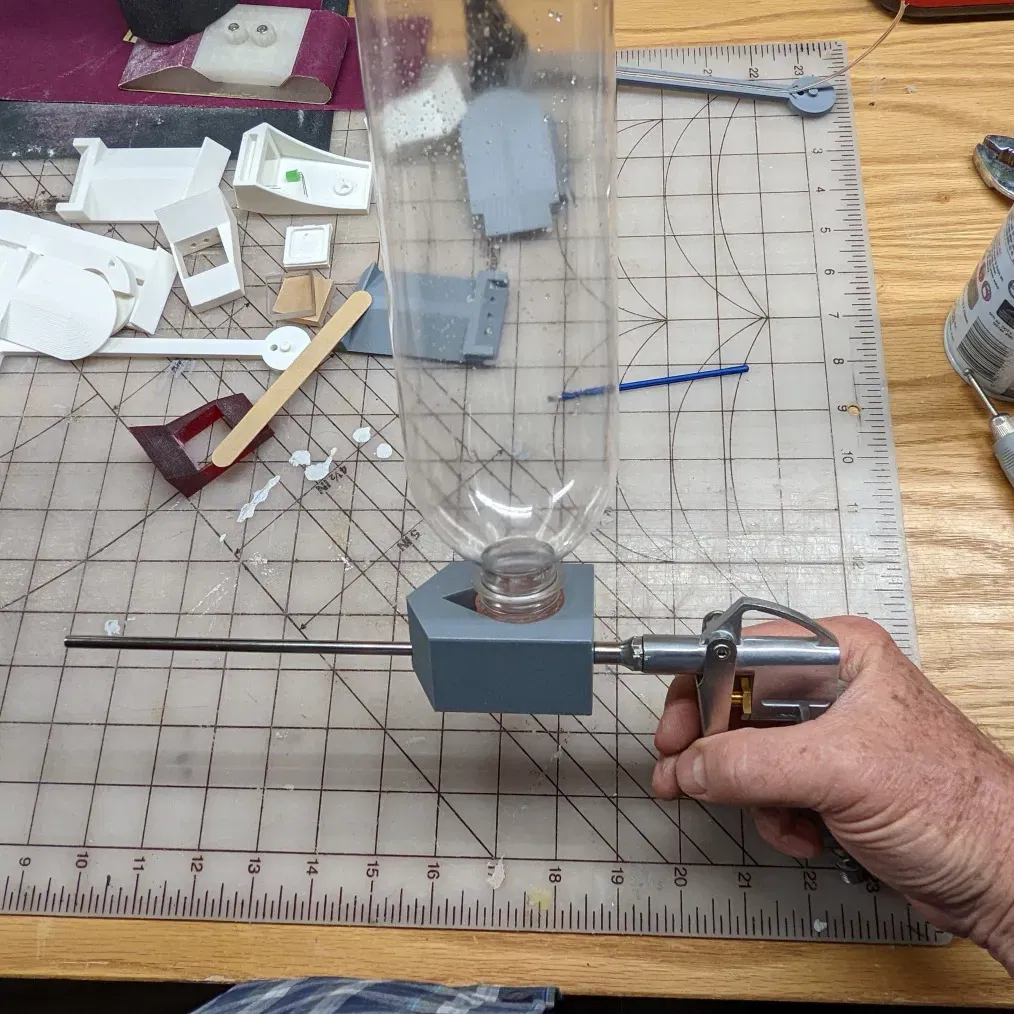

Lỗ dài và hẹp được thiết kế để giữ vòi phun mở rộng của một khẩu súng khí nén giá rẻ. Lỗ có đường kính 5.1mm vừa khít với vòi phun của một khẩu súng khí nén mà tôi đã mua từ Harbor Freight (Liên kết bên dưới). Tôi muốn sự vừa khít này để chai soda đầy truyền thông sẽ được giữ thẳng đứng một cách an toàn.

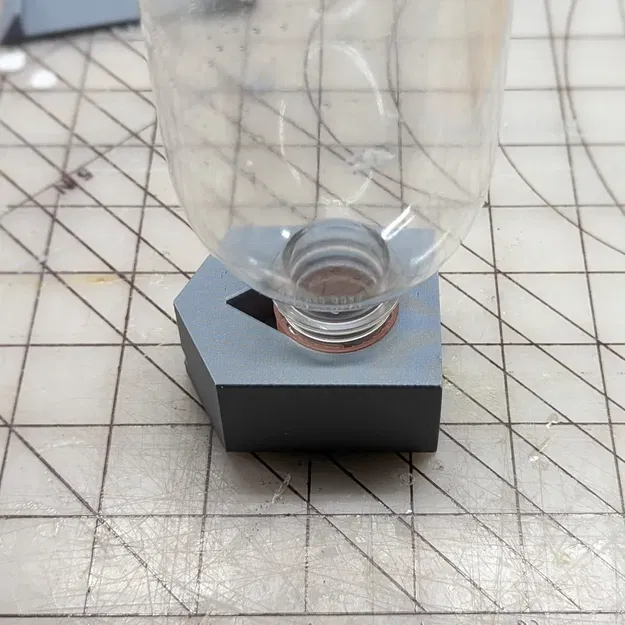

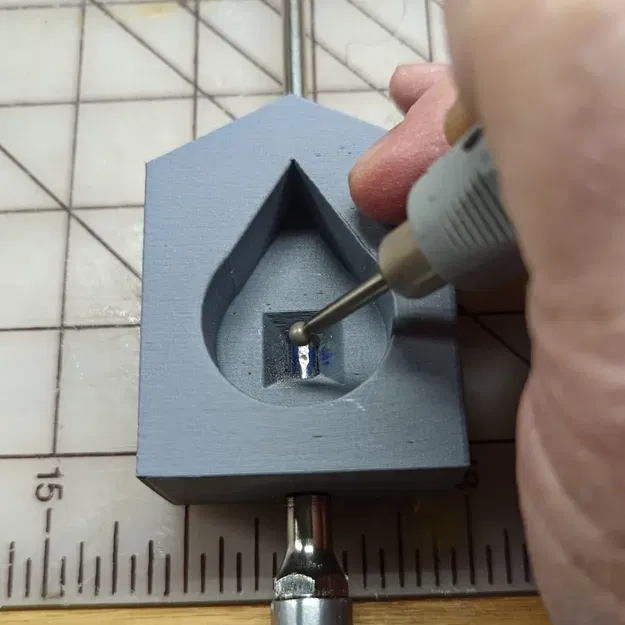

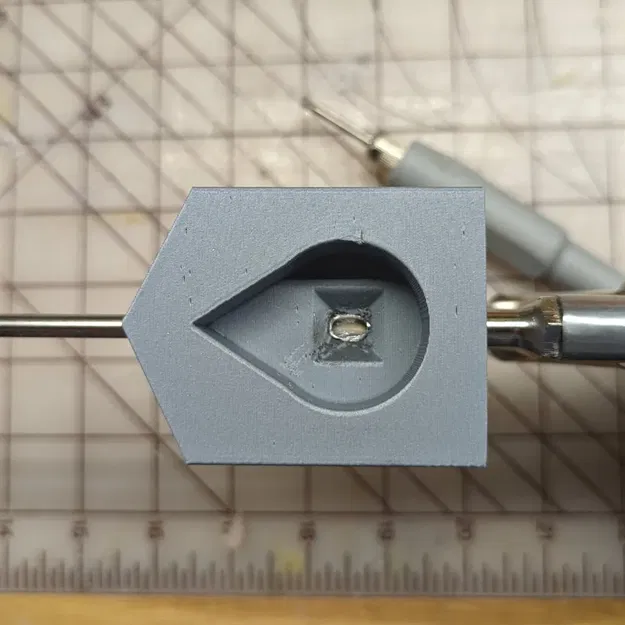

Lỗ rộng phù hợp với nắp chai soda điển hình ở Mỹ. Ống vòi sẽ lộ ra ở đáy của lỗ rộng một khi nó được chèn qua lỗ dài hẹp. Tôi đã sử dụng một công cụ quay để mài đi phần lộ ra của ống vòi để chất liệu phun có thể vào từ chai.

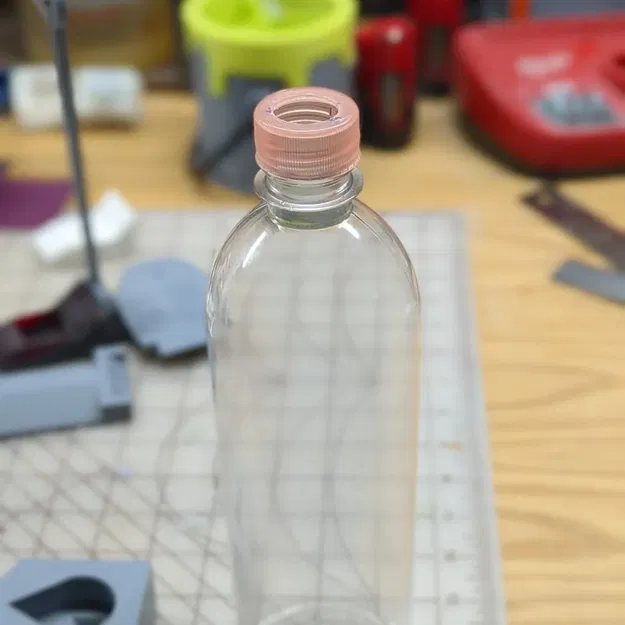

Cắt một lỗ trên nắp chai để cho phép chất liệu phun chảy ra. Đảm bảo dán nắp chắc chắn trước khi sử dụng, nếu không chai sẽ bị bật ra ngay khi bạn áp dụng áp lực. Tôi đã sử dụng một lượng keo CA dồi dào để giữ nắp và tạo thành một lớp niêm phong xung quanh nó. Nếu bạn thấy keo của bạn không giữ nắp đủ chắc chắn, bạn có thể muốn khoan một lỗ từ một hoặc cả hai bên và sử dụng vít để giữ nắp và chai ở vị trí. (LƯU Ý: Đối với tôi, lý do cho thiết kế này là do không cần khoan và vít. Giúp việc thay chai nhanh chóng hơn. Đối với bạn, một thiết kế khác có thể hoạt động tốt hơn. Có một vài thiết kế đẹp trên Thingiverse. Tôi chưa làm chúng nên không thể đảm bảo tính hữu ích của chúng.)

Tôi sử dụng chất liệu vỏ óc chó mịn thay vì cát hoặc các chất liệu phun khác có thể nhanh chóng làm hỏng súng hơi. Súng phun chất liệu thường sử dụng vòi gốm hoặc vòi cứng khác. Súng hơi rẻ tiền này được làm từ kim loại khá mềm sẽ nhanh chóng bị mòn khi sử dụng cát. Chất liệu óc chó sẽ dễ dàng loại bỏ sơn và gỉ nhẹ và da nếu bạn không cẩn thận.

Súng hơi Harbor Freight https://www.harborfreight.com/air-tools-compressors/air-compressor-accessories/air-blow-gun-set-64149.html
