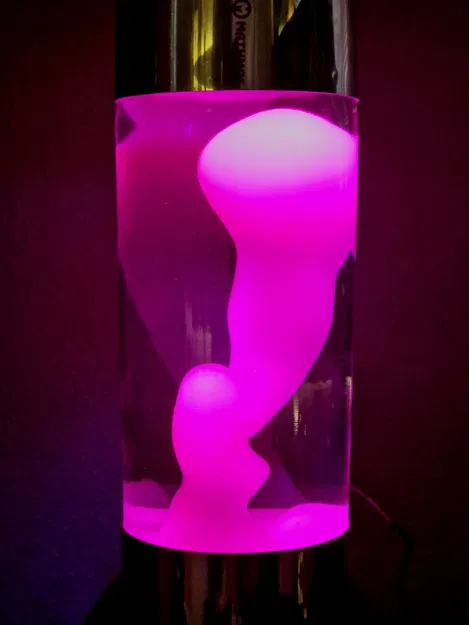

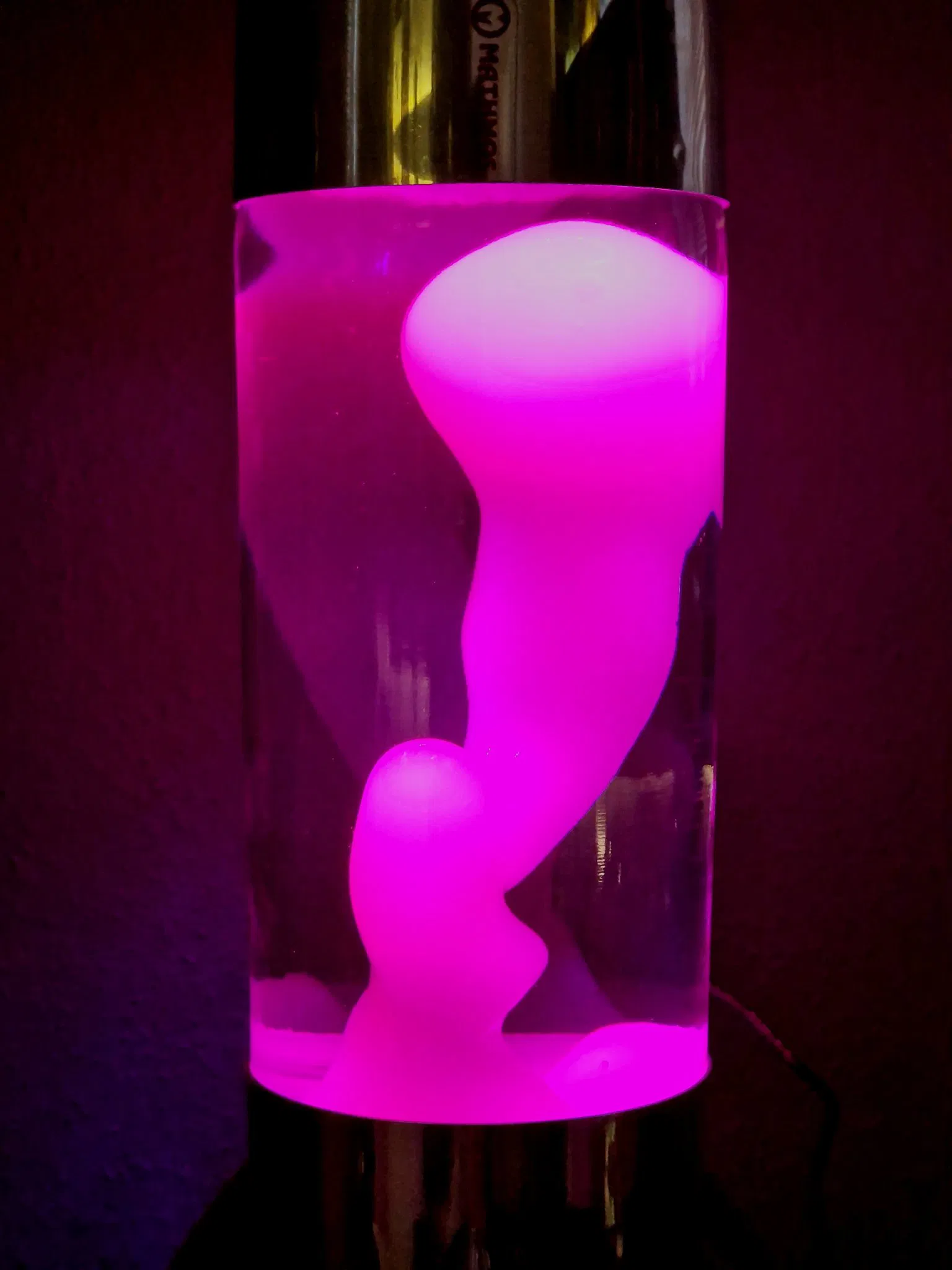

Giá đỡ đèn LED cho quả cầu Mathmos Lunar / iO / Rokit

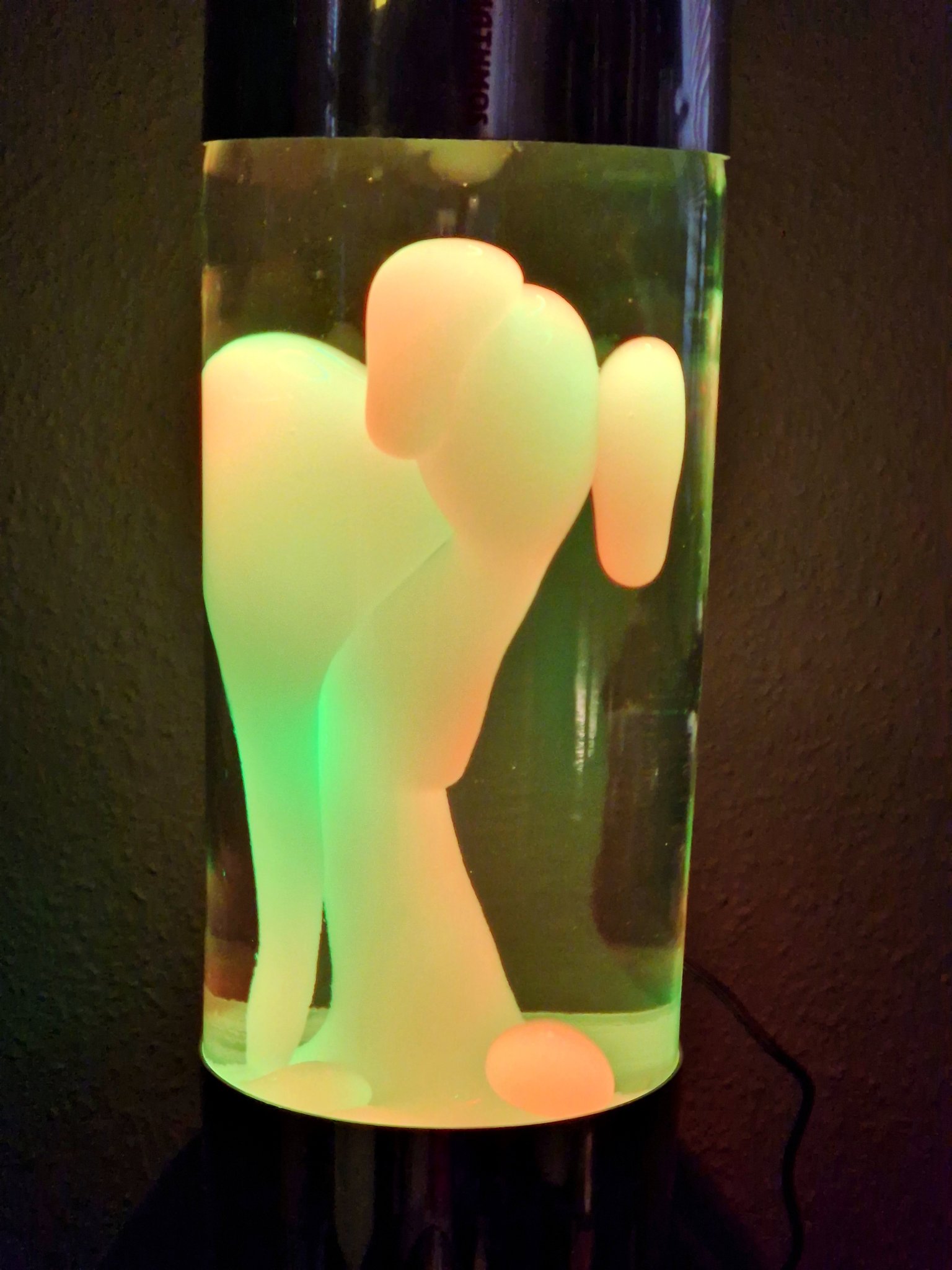

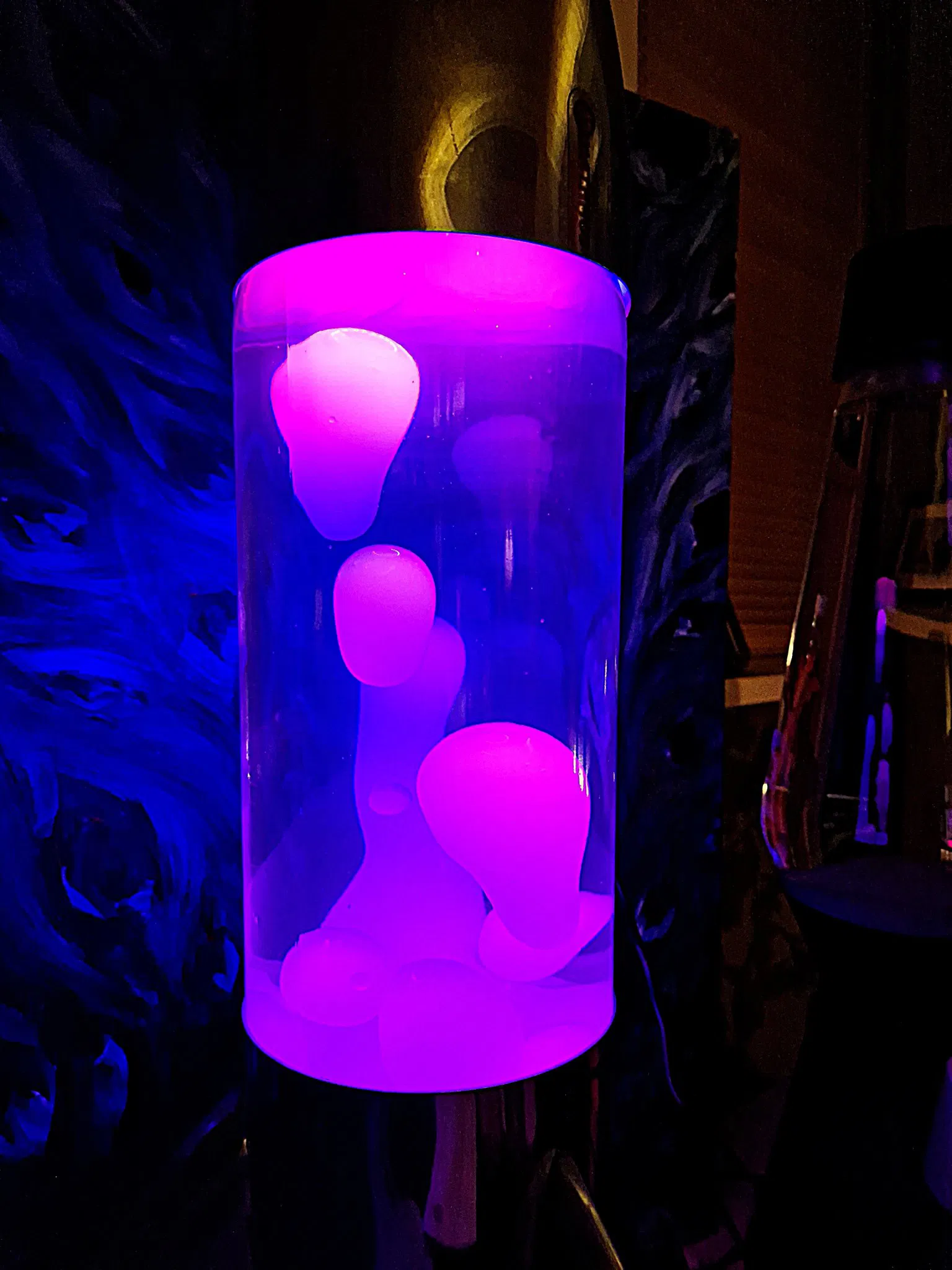

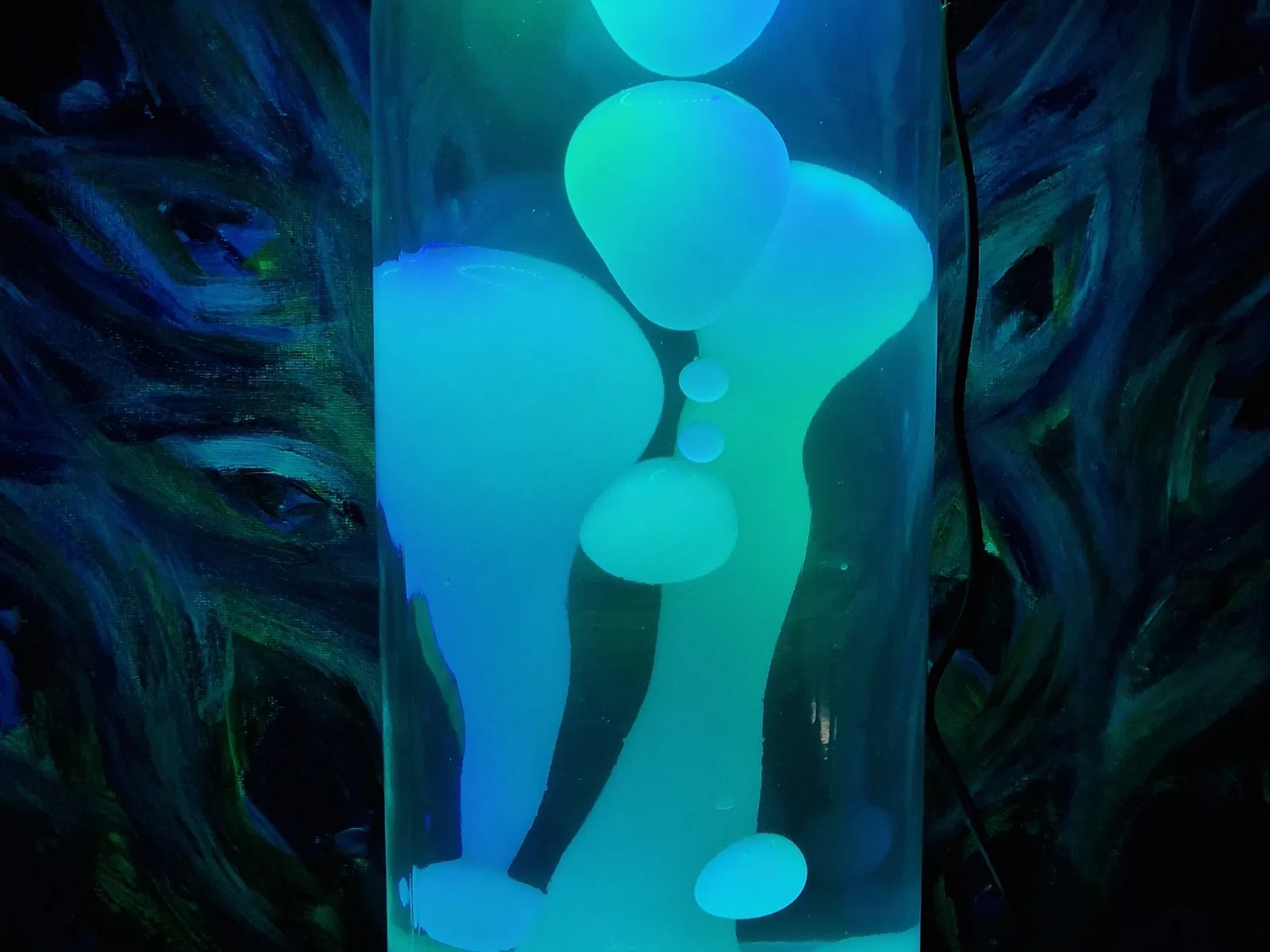

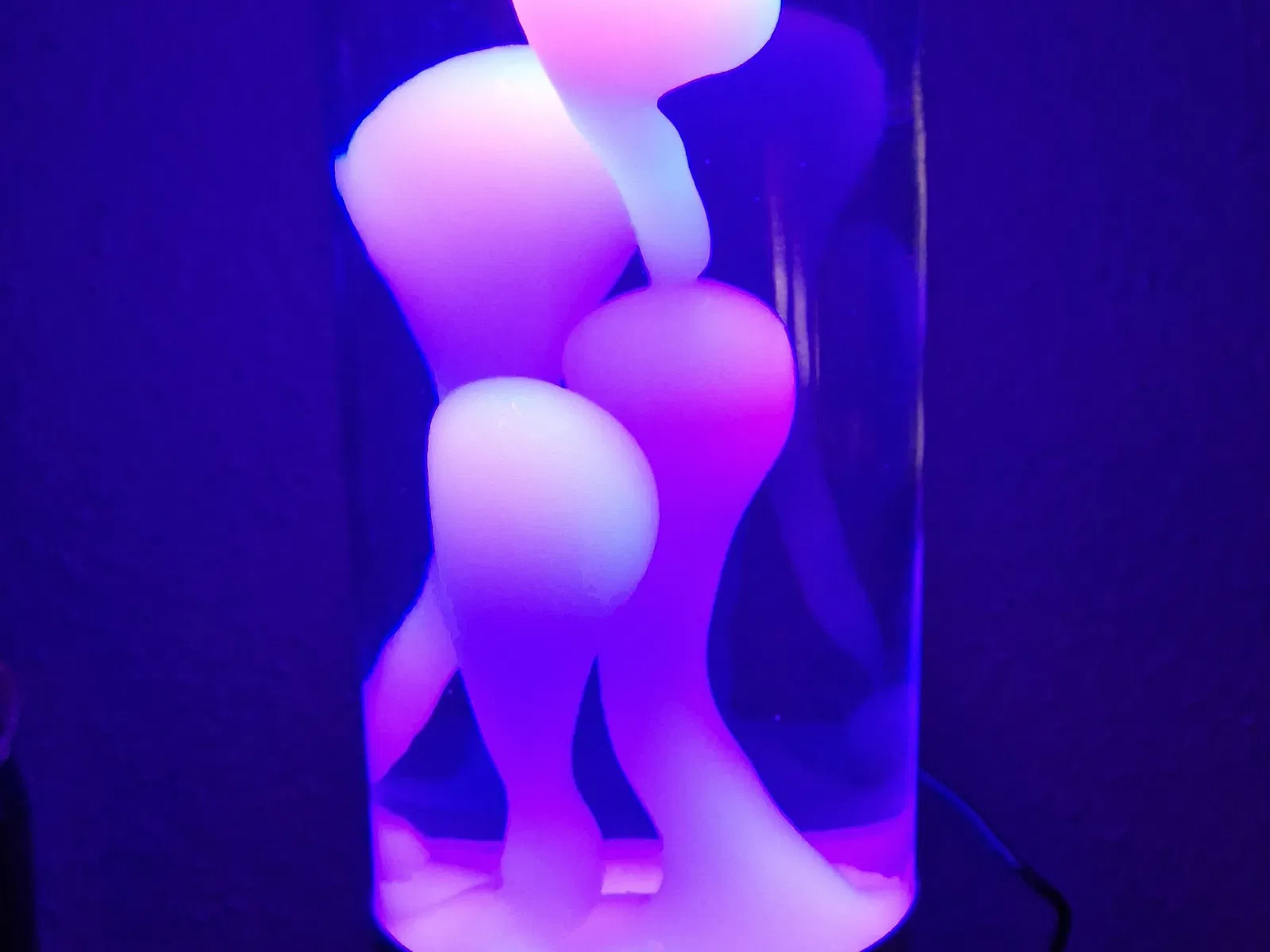

Mặc dù tôi thích loại đổ đầy Clear/White có giới hạn mà Mathmos đã làm trước đây, tôi luôn nghĩ rằng sẽ thật tuyệt nếu thay thế bóng đèn bằng một bóng gốm không phát sáng mà chỉ phát nhiệt, và sau đó thêm đèn LED có thể điều khiển ở trên cùng của đèn để tôi có thể dễ dàng thay đổi diện mạo của sáp một cách nhanh chóng! Các bộ phận cần thiết khá rẻ và có thể mua trên AliExpress với các liên kết bên dưới. Phần mềm được sử dụng để điều khiển đèn LED được gọi là WLED, đây là một phần mềm mã nguồn mở được sử dụng rộng rãi cho loại công việc này và cho phép bạn điều khiển đèn LED qua máy tính hoặc điện thoại thông minh và Wifi.

Lưu ý: Bạn sẽ cần một chút kiến thức chung về cách sử dụng dấu nhắc lệnh trên máy tính của bạn và cách hàn!

Những gì bạn sẽ cần

• Hoặc là đèn Mathmos Lunar, iO hoặc Rokit, vì mẫu này được thiết kế để treo trên cổ chai của họ
• Bóng đèn gốm 100w E26/E27 Tôi đã mua của tôi tại một cửa hàng thú cưng/cây cảnh địa phương với giá khoảng 7$
• Công cụ Flasher USB ESP01 + ESP-01S ← Nhớ chọn tùy chọn có CẢ flasher VÀ ESP-01S (2.5$)
• Đèn LED Ring, nhớ chọn phiên bản 35 LED (6$)
• Mô-đun “bộ điều khiển” LED Ring cho ESP-01 (1.2$)
• Một dây USB hy sinh với bộ sạc điện thoại thông minh được sử dụng để cấp nguồn cho thiết bị.
• Một cái bàn hàn + thiếc để kết nối các dây được bao gồm từ bảng “bộ điều khiển” đến LED Ring
• Một máy tính mà bạn có thể sử dụng để kết nối công cụ Flasher, và flash ESP-01S với phần mềm WLED

Các bước thực hiện như sau:

1. In ấn mô hình
   1. PETG được khuyến nghị để chịu nhiệt tốt hơn từ đèn
   2. Sử dụng giá đỡ, nhưng chỉ trên ngăn chứa ESP và bộ điều khiển
   3. Mô hình được định hướng theo cách nó nên được in.
2. Hàn lại các dây trên Vòng LED.
3. Hàn dây đi kèm với bảng “bộ điều khiển”. Lưu ý rằng thứ tự của các dây không giống nhau trên vòng LED như trên bộ điều khiển (ít nhất là trên của tôi). Đảm bảo không làm ngắn dây.
4. Cắt cáp USB để cấp nguồn cho thiết lập và hàn hai dây nguồn trực tiếp vào các đầu nối +/- của bảng “bộ điều khiển”. Một lần nữa, hãy chắc chắn không làm ngắn dây. Đừng cấp nguồn cho bất cứ thứ gì ngay bây giờ.
5. Chèn bảng ESP-01S vào USB Flasher và cắm nó vào máy tính của bạn.
6. Làm theo các bước để flash WLED vào nó với sự trợ giúp của hướng dẫn này. Tôi đã phải sử dụng phương pháp 2 trên trang đó vì ESP-01 không tương thích với phương pháp 1 theo hiểu biết của tôi. Dưới đây là hướng dẫn nhanh để flash ESP-01S của bạn:
   1. Tải esptool mới nhất
   2. Tải nhị phân wled mới nhất cho esp01
   3. Giải nén esptool và điều hướng đến thư mục đích trong cửa sổ lệnh của bạn.
   4. Chạy lệnh này với usb esp flasher của bạn được chèn với esp-01s trong đó: esptool.exe write_flash 0x0 path_to_step2_bin_file.bin
7. Khi đã flash, một Wifi AP mới sẽ xuất hiện mà bạn có thể truy cập bằng mã wled1234
8. Khi bạn đã kết nối với AP WLED, một trang web sẽ mở ra cho phép bạn cấu hình WLED để kết nối với mạng gia đình của bạn (nếu không, hãy truy cập trang này trong trình duyệt của bạn: wled.me)
9. Khi hoàn tất, ngắt kết nối USB flasher với ESP-01S vẫn còn trong đó, và bây giờ hãy tháo ESP-01S ra khỏi USB flasher và kết nối lại với “bộ điều khiển”.
10. Tải ứng dụng WLED cho điện thoại thông minh của bạn vì điều này sẽ cho phép bạn tìm thấy WLED trên mạng gia đình của bạn và kết nối với nó khi nó được cấp nguồn.

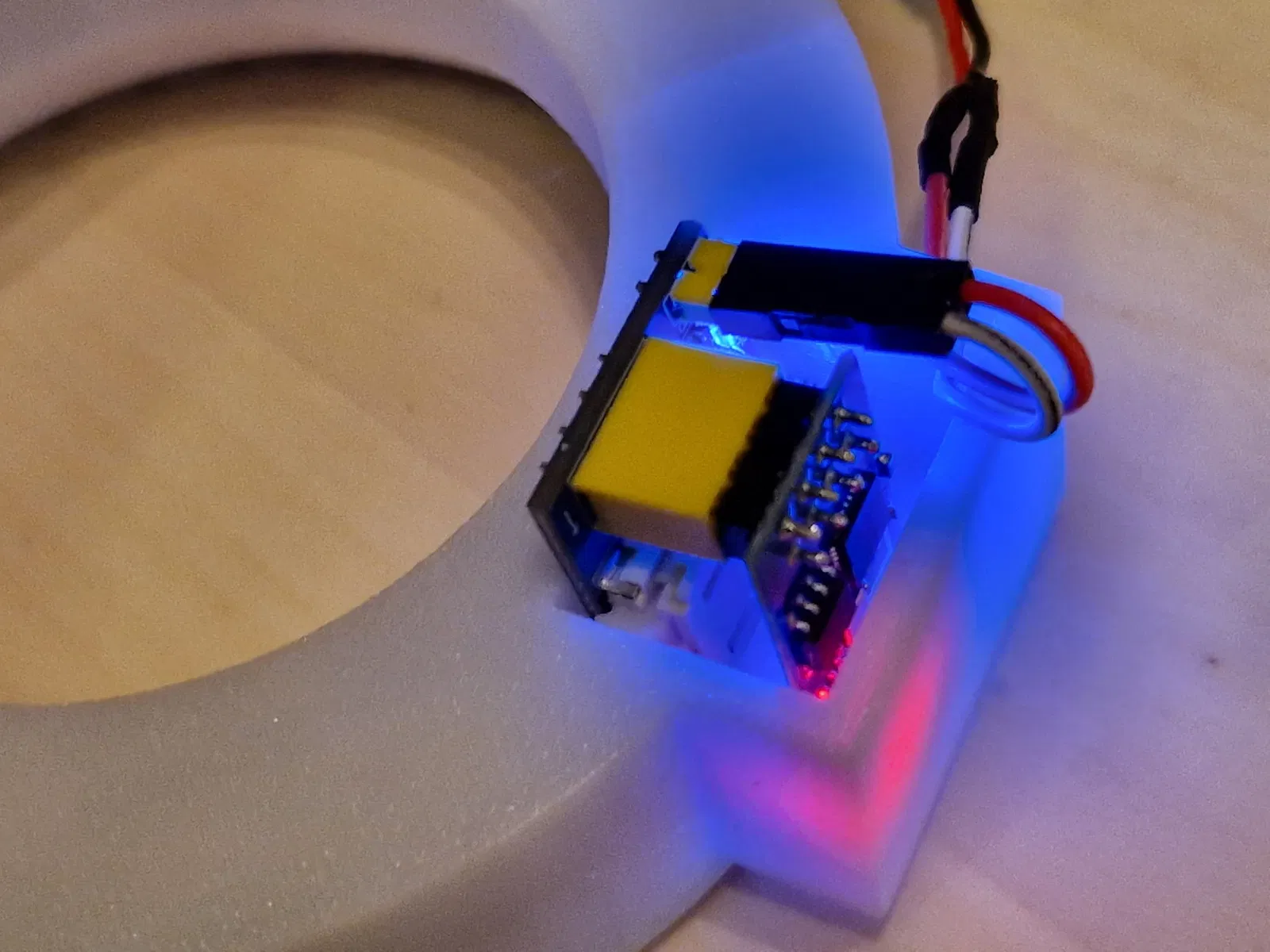

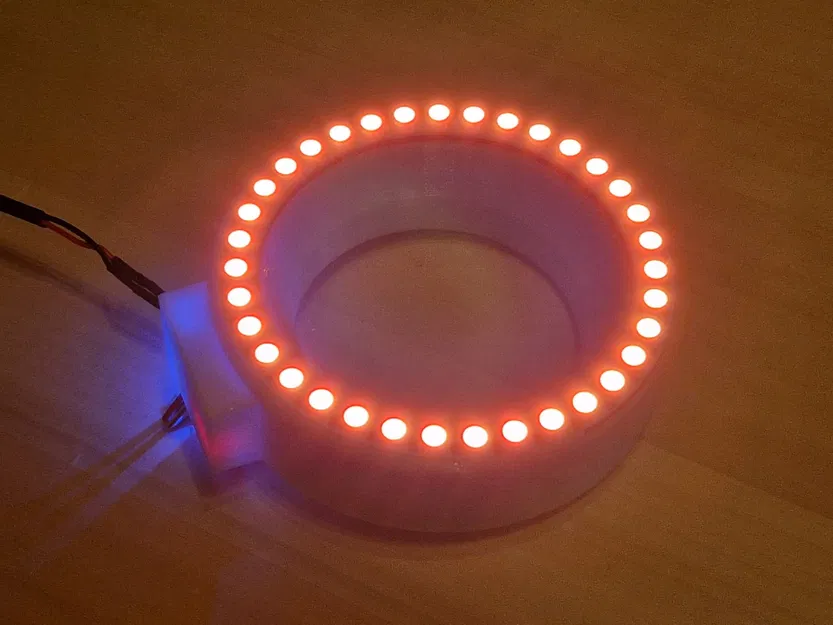

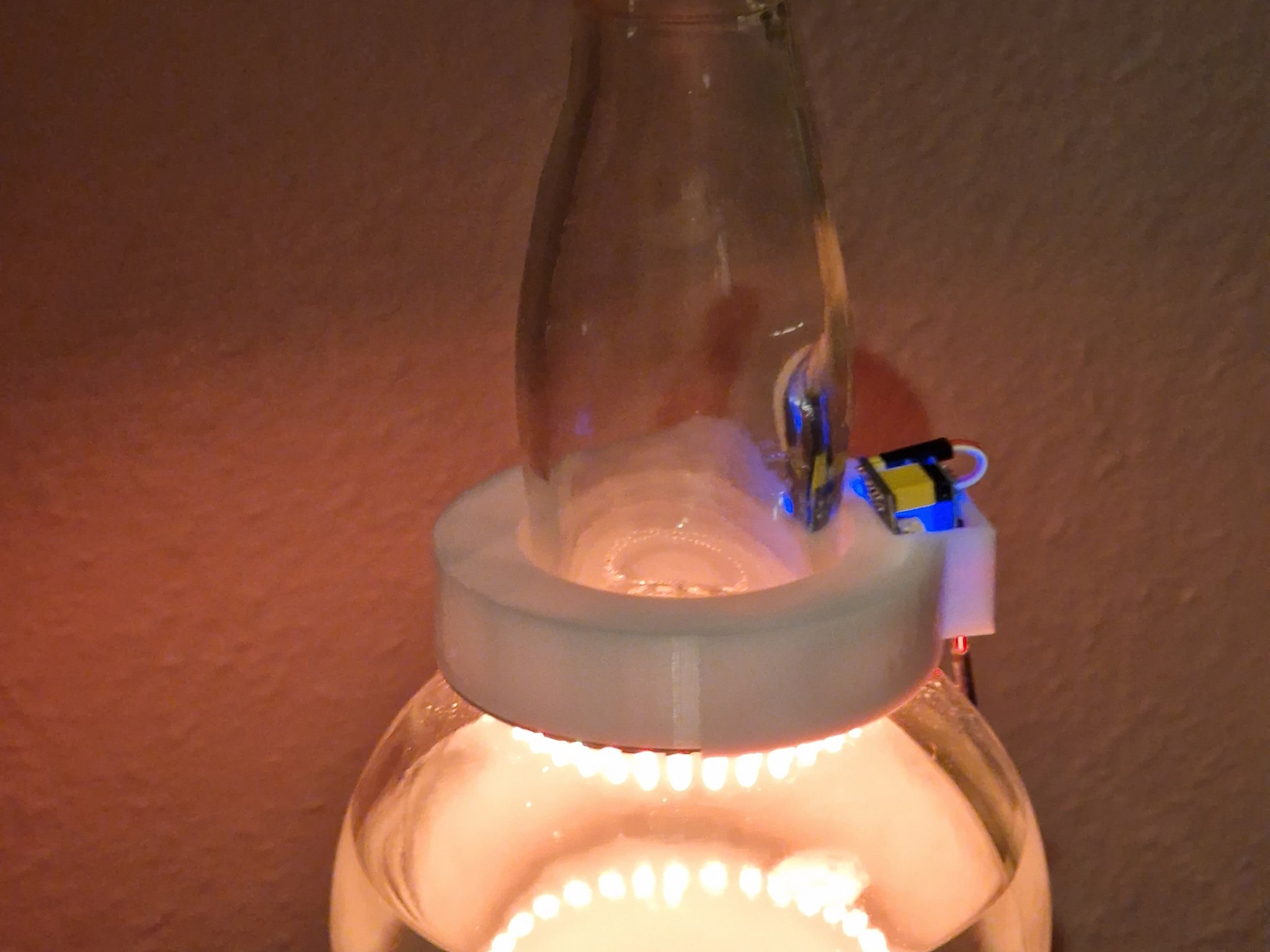

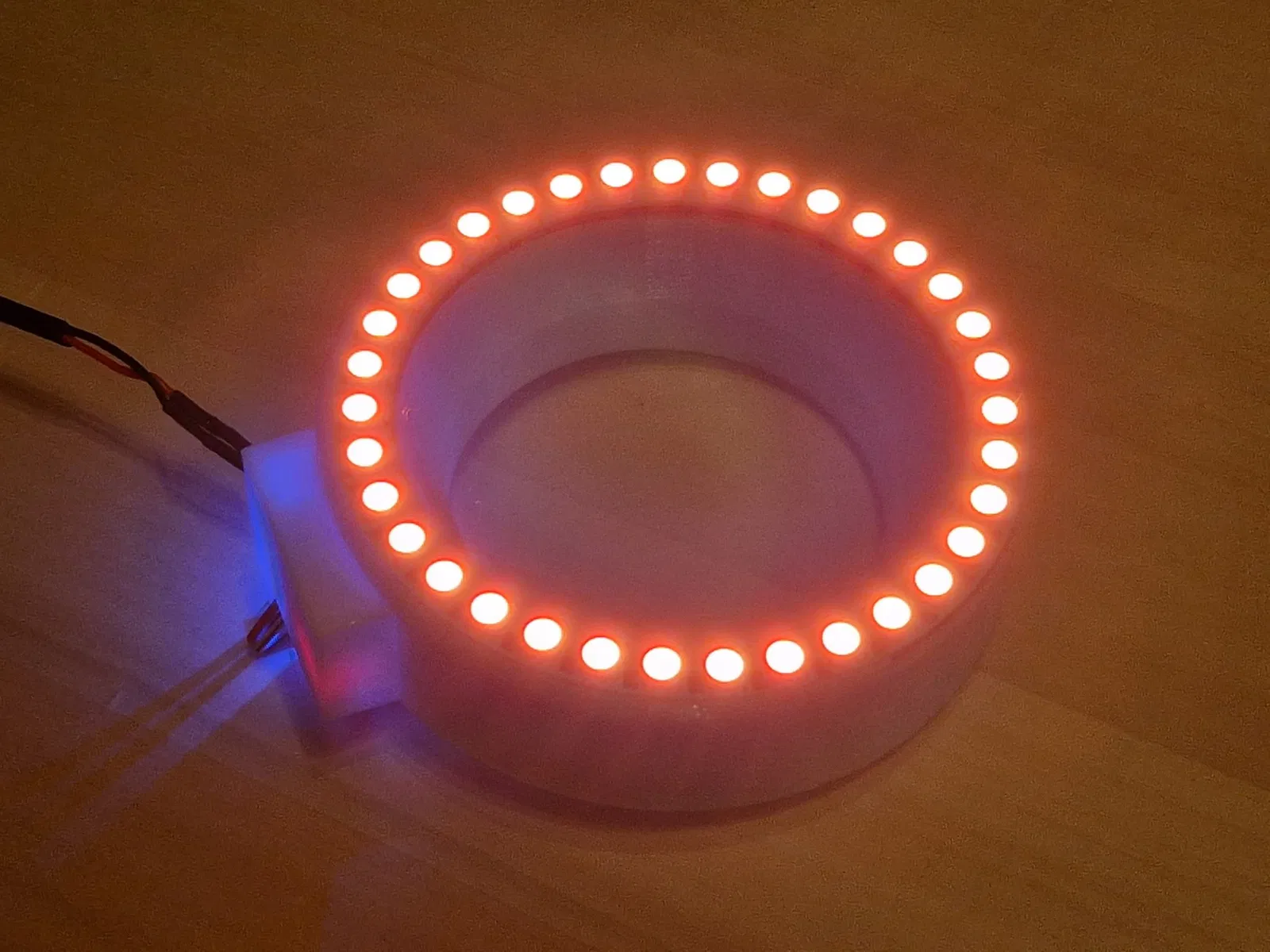

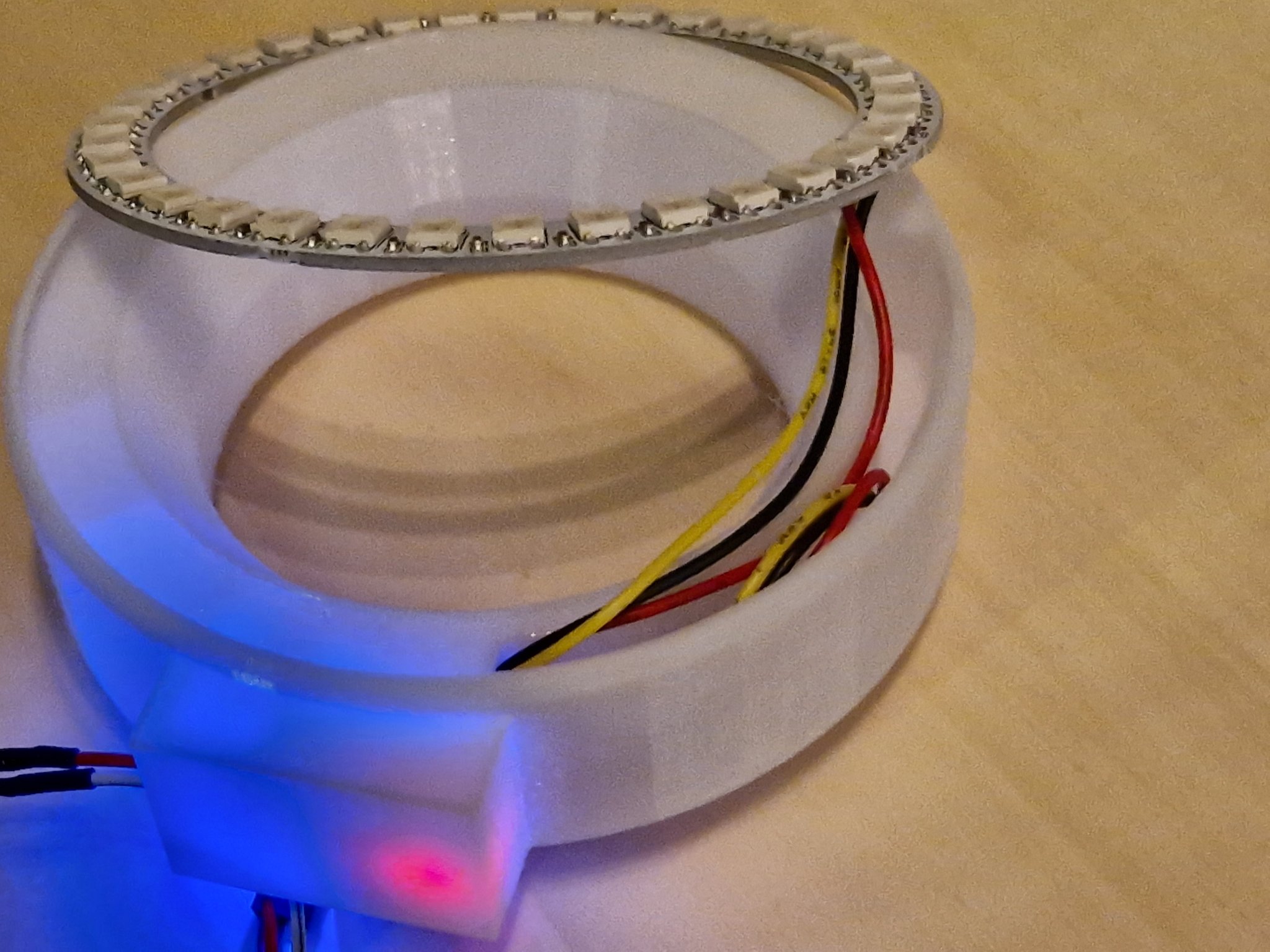

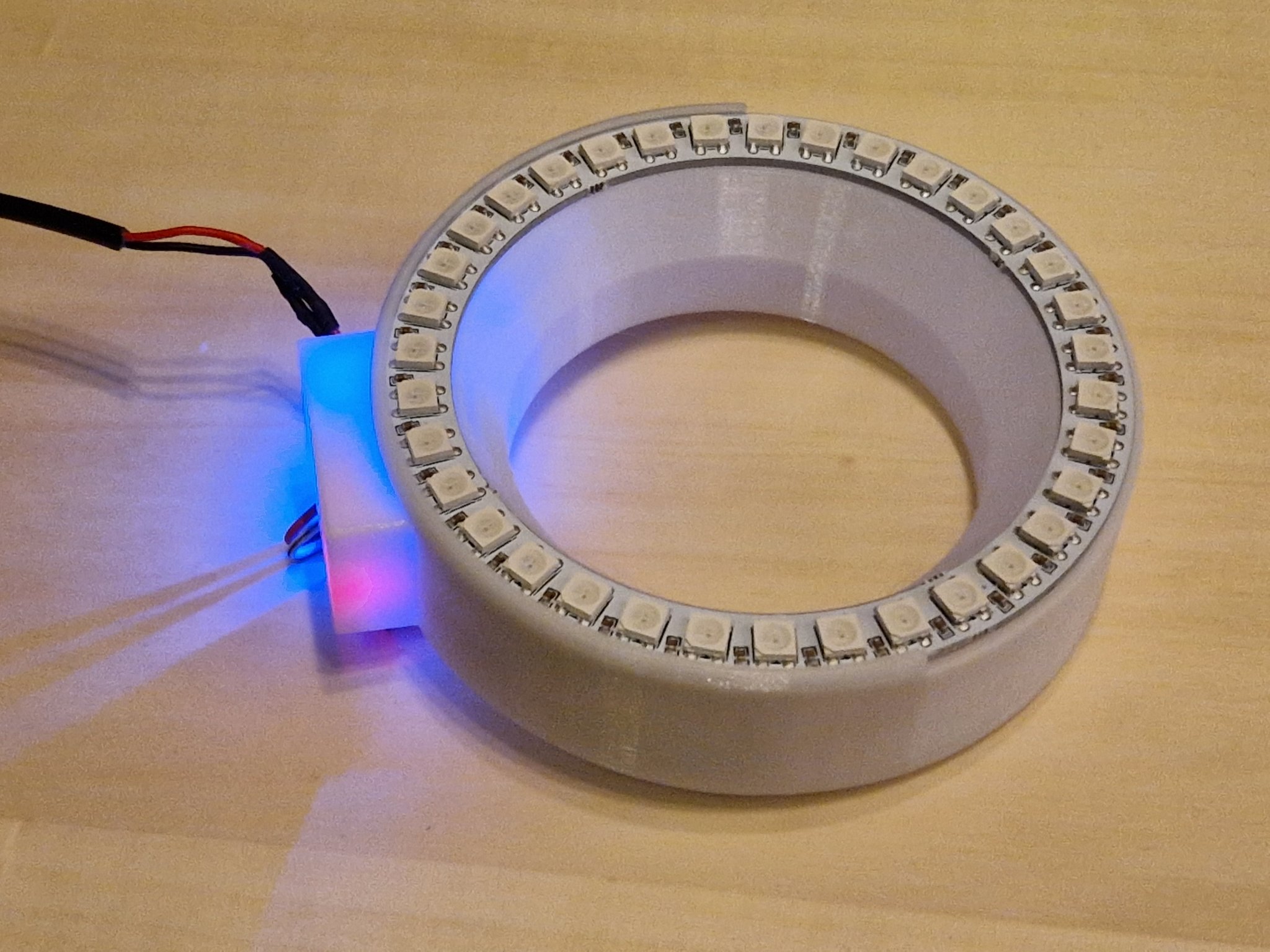

Bật nguồn cho bộ điều khiển. Vòng LED của bạn giờ nên sáng lên, nhưng có thể thiếu một số LED (có thể là 5). Điều này cần được thiết lập trong WLED trên trang thiết lập LED của giao diện. 12. Ghép tất cả lại với nhau: Dẫn 3 dây từ vòng LED đến bộ điều khiển bên trong phần in. ESP-01S có thể được đặt trong một rãnh ở phần in và được giữ cố định bằng "bộ điều khiển" ở đó. Đặt thiết lập lên cổ của quả cầu dung nham của bạn. 13. Thời gian vui vẻ!

Cách làm cho điều này hoạt động với ESP-01S thì phức tạp hơn một chút so với việc sử dụng một Wemos D1 Mini, vì cách mà "bộ điều khiển" là cần thiết. Với Wemos D1 Mini, bạn có thể cấp nguồn cho thiết bị bằng một đầu nối Micro-USB thông thường và "bộ điều khiển" cũng như bộ nhấp nháy thậm chí không cần thiết! Nhưng đây là những gì tôi có sẵn.

Hãy thoải mái tạo một bản remix của điều này sử dụng Wemos D1 Mini nếu bạn muốn!
