Giá đỡ động cơ TPU cho máy trộn Electrolux assistent n4

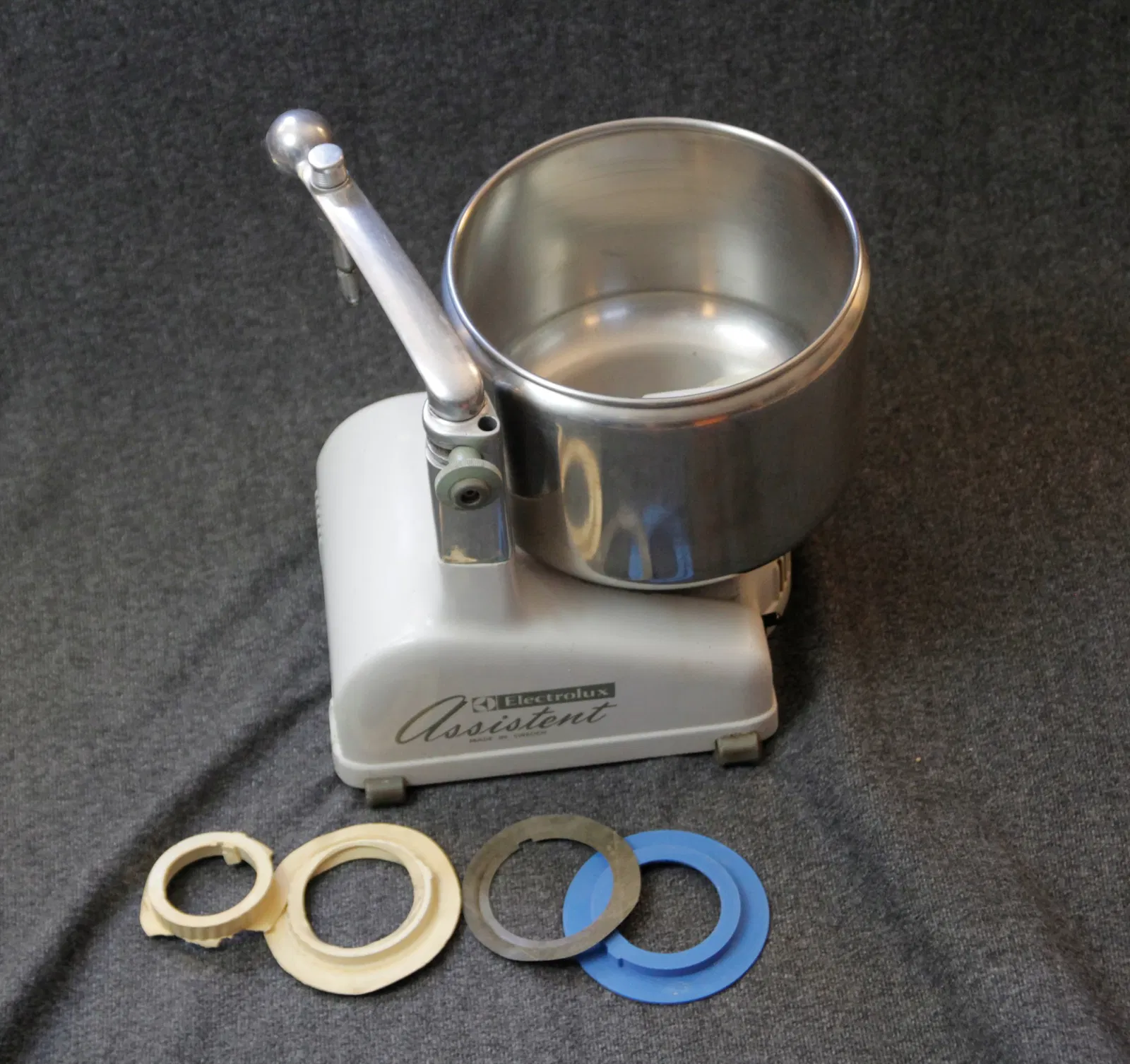

Các máy trộn trợ lý Electrolux cũ từ những năm 1940 được xây dựng như những chiếc xe tăng và nhiều chiếc vẫn đang được sử dụng cho đến ngày nay. Chiếc trong bức ảnh được truyền lại cho tôi từ bà tôi và theo như tôi hiểu, nó được mua trong thời trẻ của bà vào những năm 1950 hoặc 1960. Tên mẫu là N4 nhưng nó có động cơ 400w và một số nguồn dường như gọi chiếc này là n4d. Dòng máy trộn này vẫn được sản xuất cho đến ngày nay nhưng giờ được gọi là “Ankersrum" và nhiều bộ phận vẫn tương thích. Tuy nhiên, máy có giá lên tới 1000 USD tùy thuộc vào mẫu mã và nơi bạn mua.

Vì vậy đây chắc chắn là bản in có giá trị nhất mà tôi từng thực hiện. Việc không phải mua một máy trộn bột mới đã trả cho máy in và nhiều hơn thế nữa ngay một lần. Nhưng quan trọng hơn, nó đã cứu một di sản khỏi việc bị vứt đi và cho phép tôi có được kết nối tuyệt vời này với bà tôi.

Nhờ vào in 3D, tôi có thể nướng những công thức của bà, bánh mì và bánh quy mà tôi đã ăn từ khi còn nhỏ, trong cùng một máy trộn mà bà luôn sử dụng để nướng chúng. Một chiếc máy đã gắn bó với bà từ thuở thanh xuân, lâu trước khi tôi hay thậm chí là mẹ tôi ra đời.

Phần

Tìm kiếm trực tuyến có rất nhiều người thích phục hồi chúng và nhiều bộ phận thay thế vẫn có sẵn cho đến ngày nay. Tuy nhiên, tôi vẫn chưa thể tìm thấy một trong những bộ phận quan trọng nhất, các giá đỡ động cơ, có sẵn từ các nguồn chính thức hoặc từ bên thứ ba.

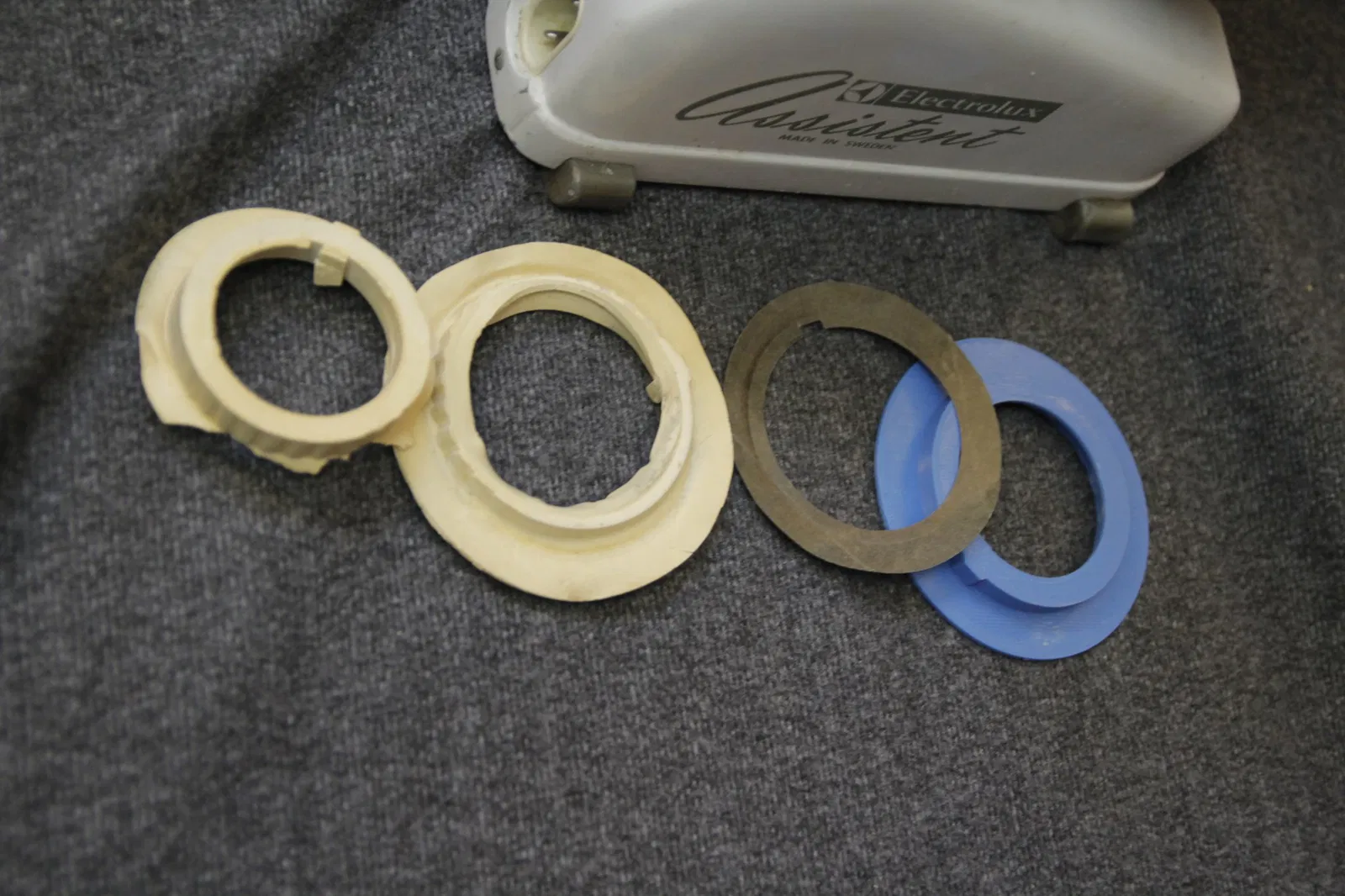

Giá đỡ động cơ ban đầu được làm từ một loại cao su nào đó có xu hướng bị hỏng theo thời gian, cuối cùng làm nghiêng vị trí của động cơ và cho phép dây đai giữa động cơ và hộp số trượt ra trong quá trình sử dụng. Như thấy trong bức ảnh, các giá đỡ của tôi đã khô đến mức gần như vụn ra và không có cơ hội phục hồi chúng. Thay vào đó, tôi quyết định thử in 3D chúng.

Đầu tiên, tôi định in 3D một khuôn và đổ chúng bằng silicone nhưng đã quyết định rằng việc in trực tiếp bằng TPU đáng để thử. Sau nhiều lần sử dụng, tôi có thể xác nhận rằng nó hoàn toàn đủ cho việc sử dụng hạn chế của tôi với máy. Không có dấu hiệu biến dạng hay chảy nhựa sau nhiều lần sử dụng. Nhưng tôi chưa làm bất kỳ mẻ lớn nào liên tiếp. Vì vậy, nếu bạn gặp vấn đề, bạn luôn có thể đổ chúng bằng silicone như tôi đã dự định ban đầu.

Cài đặt in và lắp đặt

Các bộ phận được in bằng TPU thông thường với đầu phun/độ rộng dây 0,6 mm, chiều cao lớp 0,2 mm, ba lớp tường và 30% độ đầy hình khối, độ dày trên và dưới 1 mm.

Vì bạn muốn và nó được thiết kế để vừa khít. Chưa kể với máy in, vật liệu và cài đặt của tôi, bạn có thể phải thay đổi độ giãn nở ngang của lỗ để nó hoạt động hoàn hảo cho bạn.

Tôi khuyên bạn nên in các mẫu thử bằng PLA giá rẻ trước để có ý tưởng về độ khít của nó với thiết lập của bạn. Nếu nó chỉ hơi chật một chút, bạn có thể sử dụng dao hobby để cắt bớt một chút khỏi bản in để cho vừa.

Cảnh báo an toàn bắt buộc: Máy sử dụng điện áp lưới và chứa tụ điện nên không phù hợp cho những người không được đào tạo đúng cách về các biện pháp an toàn cần thiết. Không bao giờ làm việc trên một thiết bị đang cắm điện hoặc không được xả đúng cách. Bạn chịu trách nhiệm về việc thực hiện nó an toàn và hợp pháp.

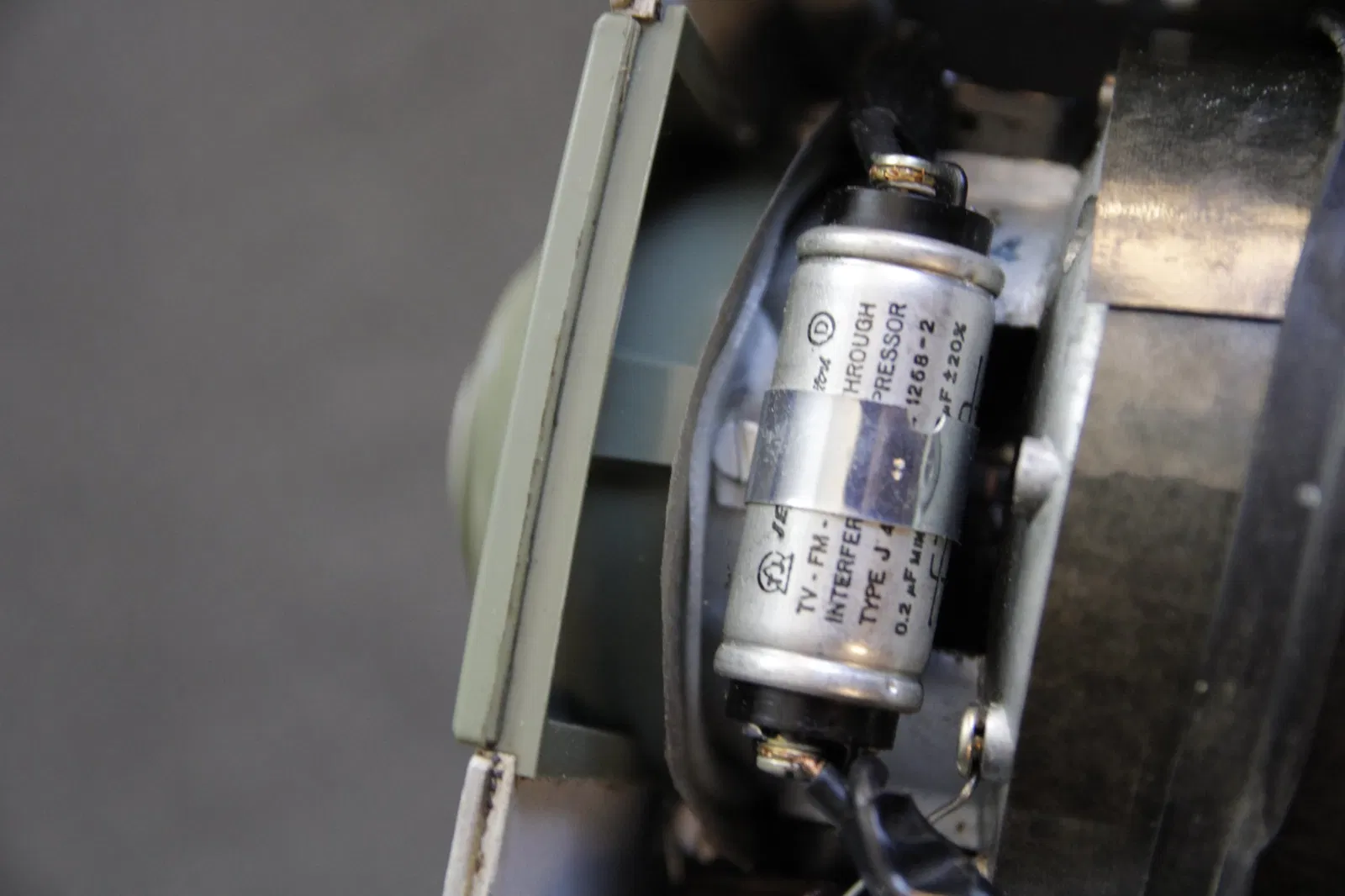

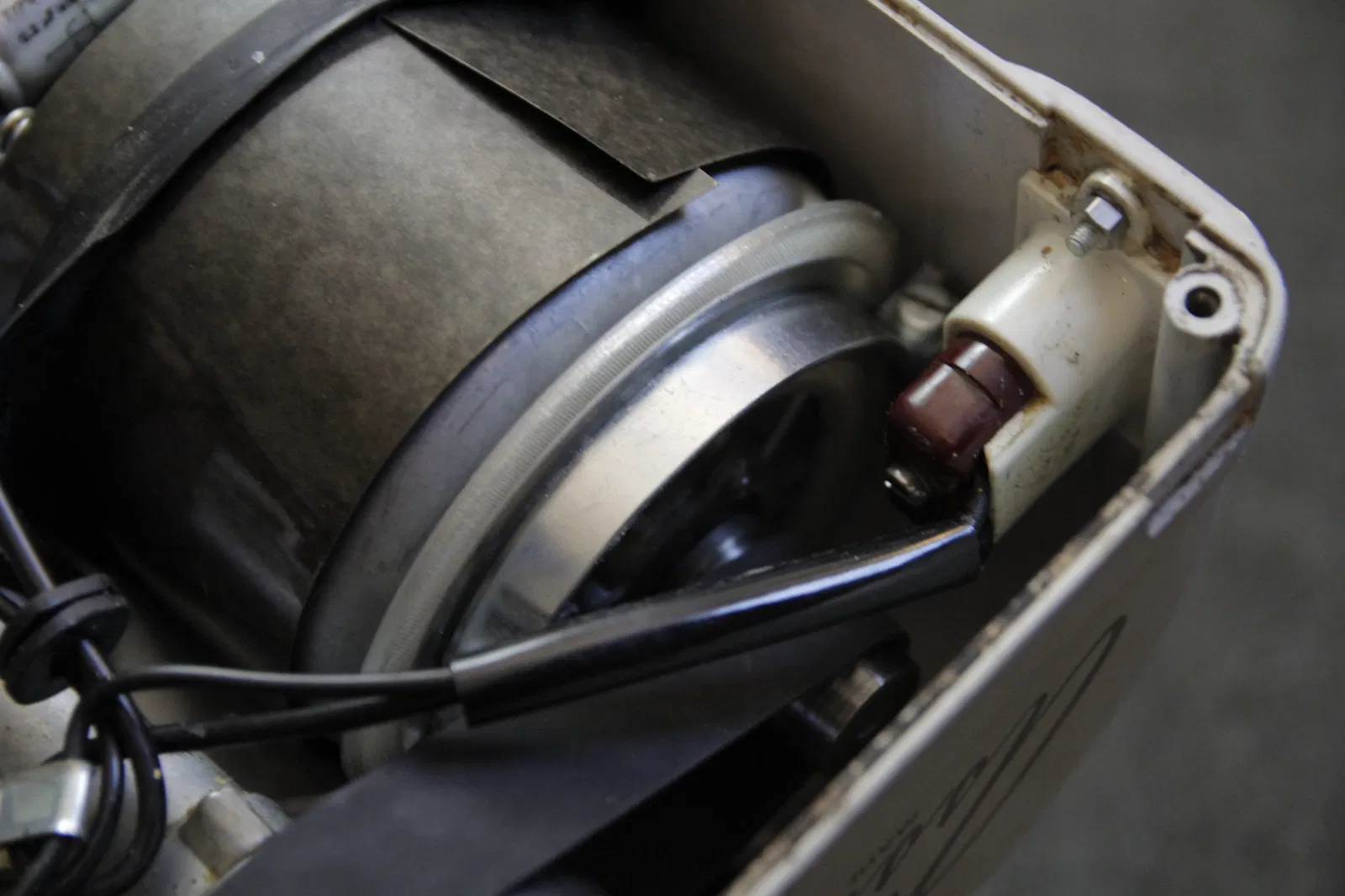

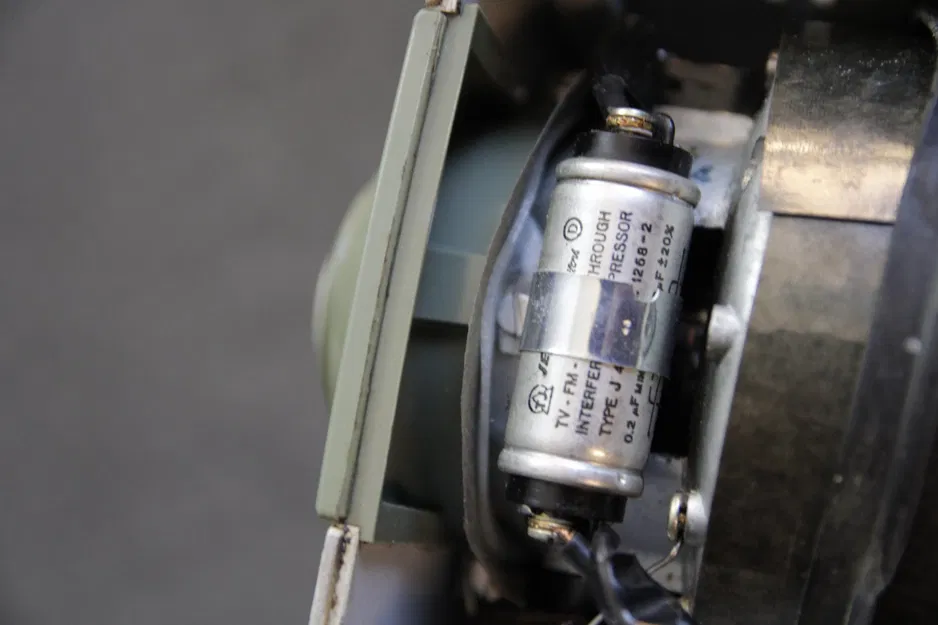

Bước đầu tiên là tháo vít tấm đáy của máy trộn và mọi thứ giữ động cơ xuống. Điều này bao gồm tụ điện và dây nối với động cơ. Ghi lại cách mọi thứ trông như thế nào trước khi bạn lắp đặt để mọi thứ được kết nối đúng cách khi lắp lại.

Thay thế các giá đỡ cao su bằng các bộ phận bạn đã in. Bây giờ kết nối lại mọi thứ theo tài liệu của riêng bạn. Tôi thấy video này về việc thay thế tụ điện cho cùng một mẫu khá hữu ích để hiểu về cách hoạt động bên trong của máy.
