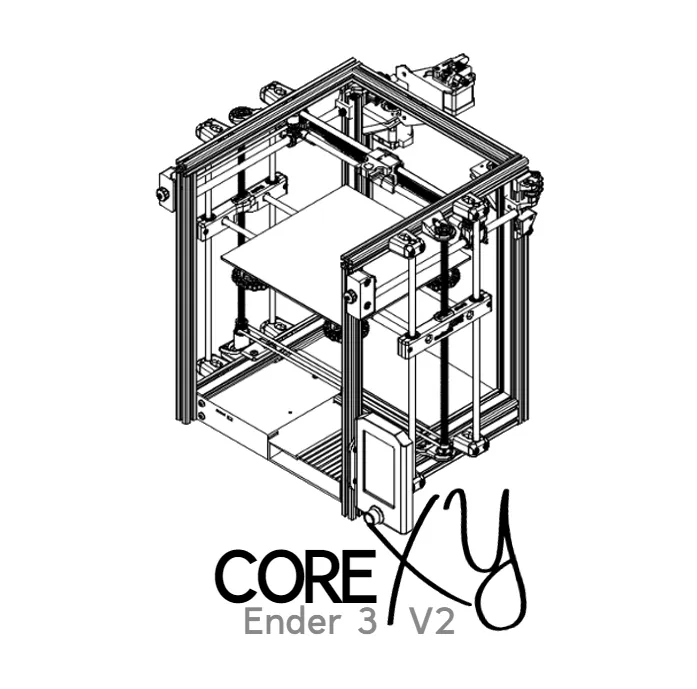

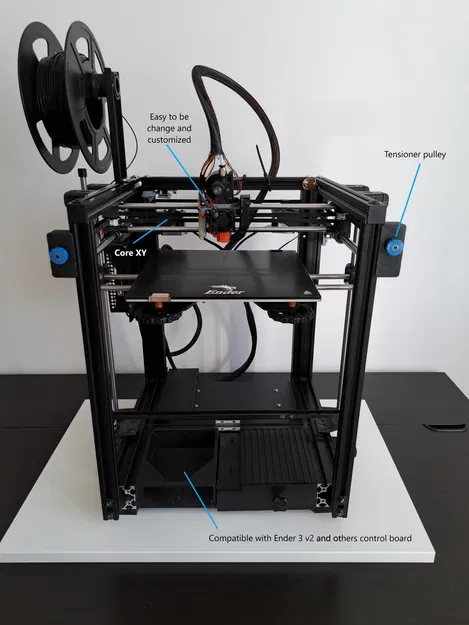

Bộ chuyển đổi CoreXY cho máy in Ender 3 V2

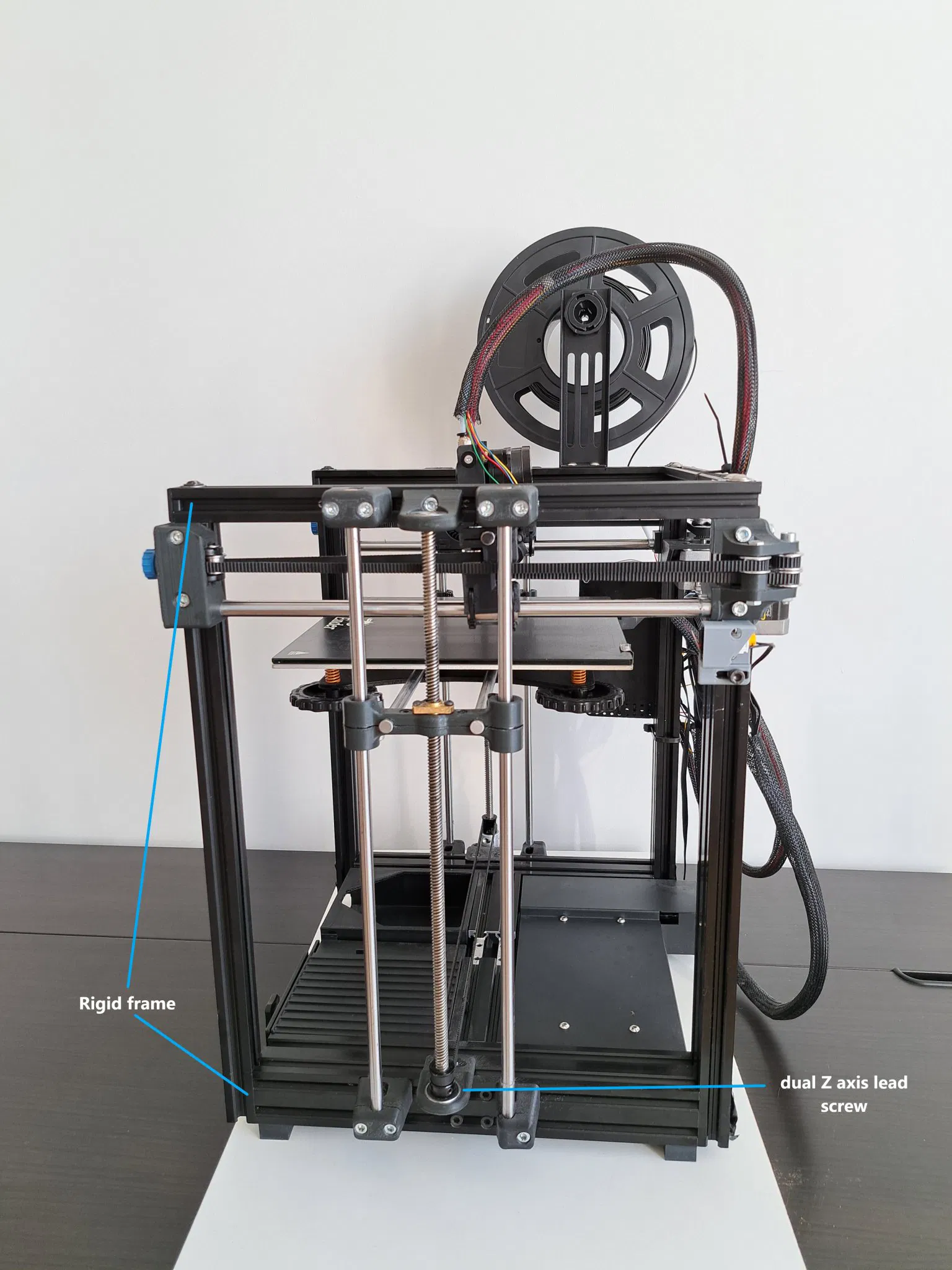

Mục tiêu của dự án này là xây dựng một bộ chuyển đổi cho mô hình V2 của tôi thành máy in Core YX và bằng cách tái sử dụng càng nhiều phần gốc của Ender 3 v2 càng tốt. Mục tiêu thứ hai của việc xây dựng này là giữ khả năng chuyển đổi lại coreYX để Ender 3 V2 và đây là kết quả. Lợi ích của hệ thống CoreXY là máy in Ender 3 v2 của bạn không cần phải di chuyển tấm kính nặng nữa, vì vậy bằng cách giải quyết vấn đề này, bạn có thể bắt đầu tăng tốc độ in với ít ảnh hưởng hơn đến chất lượng in. thể tích xây dựng là 220 x 220 x 250 mm Tin tức mới nhất: Thế hệ 2 đã ra mắt: tại đây https://www.youtube.com/channel/UCf1VbcoQWdtFyrIUo0VsSJg Dự án này đã mất của tôi 1 năm để hoàn thành và tôi chia sẻ với bạn tất cả STL, danh sách bom để xây dựng máy CoreXY này. Trước khi bạn bắt đầu dự án này, tôi muốn nhấn mạnh một số chi tiết về việc chuyển đổi này: Một số bước yêu cầu sửa đổi các bộ phận gốc như dây điện các thành phần điện, khoan lỗ và ren, và những thay đổi đó yêu cầu một mức độ chuyên môn. Hãy nhớ rằng hậu quả đã đề cập ở đoạn đầu tiên là bạn sẽ mất bảo hành của máy gốc. Tôi cá nhân gợi ý dự án này cho những người có hiểu biết tốt về nguyên lý hoạt động và quy trình in 3D. Câu hỏi thường gặp: Q: Chi phí của việc chuyển đổi này là bao nhiêu? A: Ở cuối trang này “Các tệp khác” bạn sẽ tìm thấy một PDF của "Chi phí của tôi cho Ender 3 v2 CoreXY" Cập nhật: 27.12.2022 Main Carriare V2 (STEP DRAW).step đã được tải lên. (Để cá nhân hóa hotend & extruder) 11.12.2022 Quạt đôi hotend Creality đã được thêm vào (nguyên mẫu) (xem PDF) 04.12.2022 Cấu hình Klipper đã được thêm vào hướng dẫn (#GO nhanh) 16.11.2022 - STL ĐƯỢC THÊM - Nguyên mẫu Tensioner cho Ender 3 và Ender 3 Pro 16.10.2022 - X-carriage mới (mô hình mô-đun) và sự tiến hóa mới của hotend Creality có sẵn. 30.18.2022 - Cải thiện trục Z để ổn định giường 27.08.2022 - Mô-đun mới đã được thêm cho cả hotend 27.08.2022 - Vỏ bo mạch chủ SKR1.4 Turbo đã được thêm vào. 10.08.2022 - Những bức ảnh mới đã được tải lên. 13.08.2022 - Một số STL đã được sửa (xem V1.1). Các bộ phận in 3D: (để xem danh sách bom và chi phí của tôi, xem PDF đính kèm) 1 cái - Hướng dẫn dây đai trên bên trái 1 cái - Hướng dẫn dây đai trên bên phải 1 cái - Hướng dẫn dây đai dưới bên trái 1 cái - Hướng dẫn dây đai dưới bên phải 10 cái - Đệm 1mm 2 cái - Miếng đệm 1 cái - Tensioner phía trước bên trái 1 cái - Tensioner phía trước bên phải 1 cái - Giá đỡ động cơ bước A 1 cái - Giá đỡ động cơ bước B 1 cái - X-carriage bên trái 1 cái - X-carriage bên phải 1 bộ - Giá đỡ tùy chỉnh (xem thư mục STL) 1 cái - Trượt XY bên trái 1 cái - Trượt XY bên phải 8 cái - Giá đỡ Z dưới 8 cái - Giá đỡ Z trên 2 cái - Trượt trục Z 2 cái - Hướng dẫn dây dẫn Z trên 1 cái - Hướng dẫn dây dẫn Z dưới 1 cái - Giá đỡ động cơ bước Z 1 cái - Thân endstop Y 1 cái - Phần 1 endstop X 1 cái - Phần 2 endstop X 4 cái - Giá đỡ giường 1 cái - Giá đỡ bo mạch chủ 1 cái - Giá đỡ màn hình 1 cái - Hướng dẫn khoan 3 mm 1 cái - Gương hướng dẫn khoan 3 mm 1 cái - Hướng dẫn khoan 5 mm 1 cái - Gương hướng dẫn khoan 5 mm Các bộ phận khung: 2 cái - 2020 V. SLOT 400mm 2 cái - 2020 V. SLOT 330mm 1 cái - 2020 V. SLOT 290mm Các bộ phận phần cứng: 16 cái - ốc vít đầu phẳng M3x10mm 4 cái - ốc vít đầu tròn M4x15mm SH (đầu socket) 4 cái - ốc vít đầu phẳng M4x20mm FH (đầu phẳng) 4 cái - ốc vít đầu tròn M4x10mm SH (đầu socket) 4 cái - ốc vít đầu phẳng M5x35mm FH (đầu phẳng) 14 cái - ốc vít đầu tròn M5x35mm SH (đầu socket) 18 cái - ốc vít đầu phẳng M5x30mm 2 cái - ốc vít đầu lục giác M5x30mm 4 cái - ốc vít đầu tròn M5x30mm SH (đầu socket) 4 cái - ốc vít đầu tròn M5x25mm SH (đầu socket) 21 cái - ốc vít đầu tròn M5x10mm SH (đầu socket) 6 cái - ốc vít đầu phẳng M5x10mm FH (đầu phẳng) 12 cái - đai ốc M4 8 cái - đai ốc M5 49 cái - đai ốc hình T M5 12 cái - vòng đệm ID Ø3mm 4 cái - vòng đệm ID Ø4mm 18 cái - vòng đệm ID Ø5mm 8 cái - GT2-6mm không răng (ID 5mm) 2 cái - GT2-6mm T20 (ID 5mm) 2 cái - dây đai GT2 1520mm (bề rộng 6mm) (không vòng) 1 cái - dây đai GT2 800mm Vòng liên tục (vòng kín) (bề rộng 6mm) 2 cái - GT2 T20 Ø8mm (ID) 3 cái - vòng bi 608zz 2 cái - vòng bi F624zz 2 cái - vòng bi tuyến tính LM10UU 5 cái - vòng bi tuyến tính LM8UU 1 cái - vòng bi tuyến tính LM8LLUU 2 cái - thanh tuyến tính Ø10x290mm 1 cái - thanh tuyến tính Ø8x350mm 1 cái - thanh tuyến tính Ø8x305mm 6 cái - thanh tuyến tính Ø8x400mm 1 cái - trục vít T8x400mm 1 cái - đai ốc trục vít T 8x8mm 4 cái - dây buộc 2,3mm x>50mm Các bộ phận điện: 1 - cái BL touch với cáp mở rộng 1 - cái cáp endstop 0,5m (tùy chọn hoặc cáp nguyên bản của ender 3 có thể được mở rộng) Bạn có muốn nhận sự trợ giúp để xây dựng máy này hoặc nhận tin tức không? Kiểm tra hướng dẫn lắp ráp của tôi tại đây: https://payhip.com/b/f2IrD Email: [email protected]
