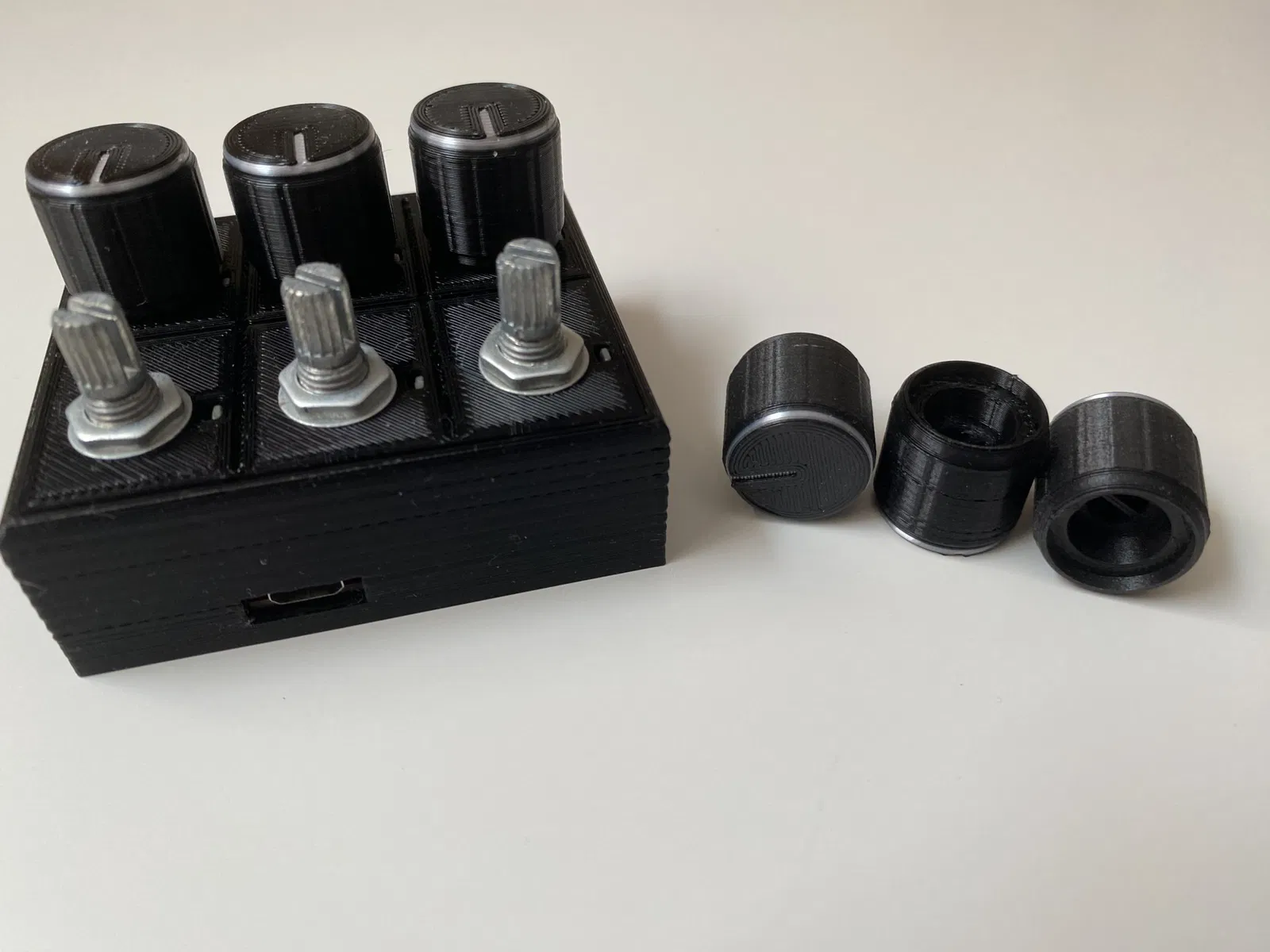

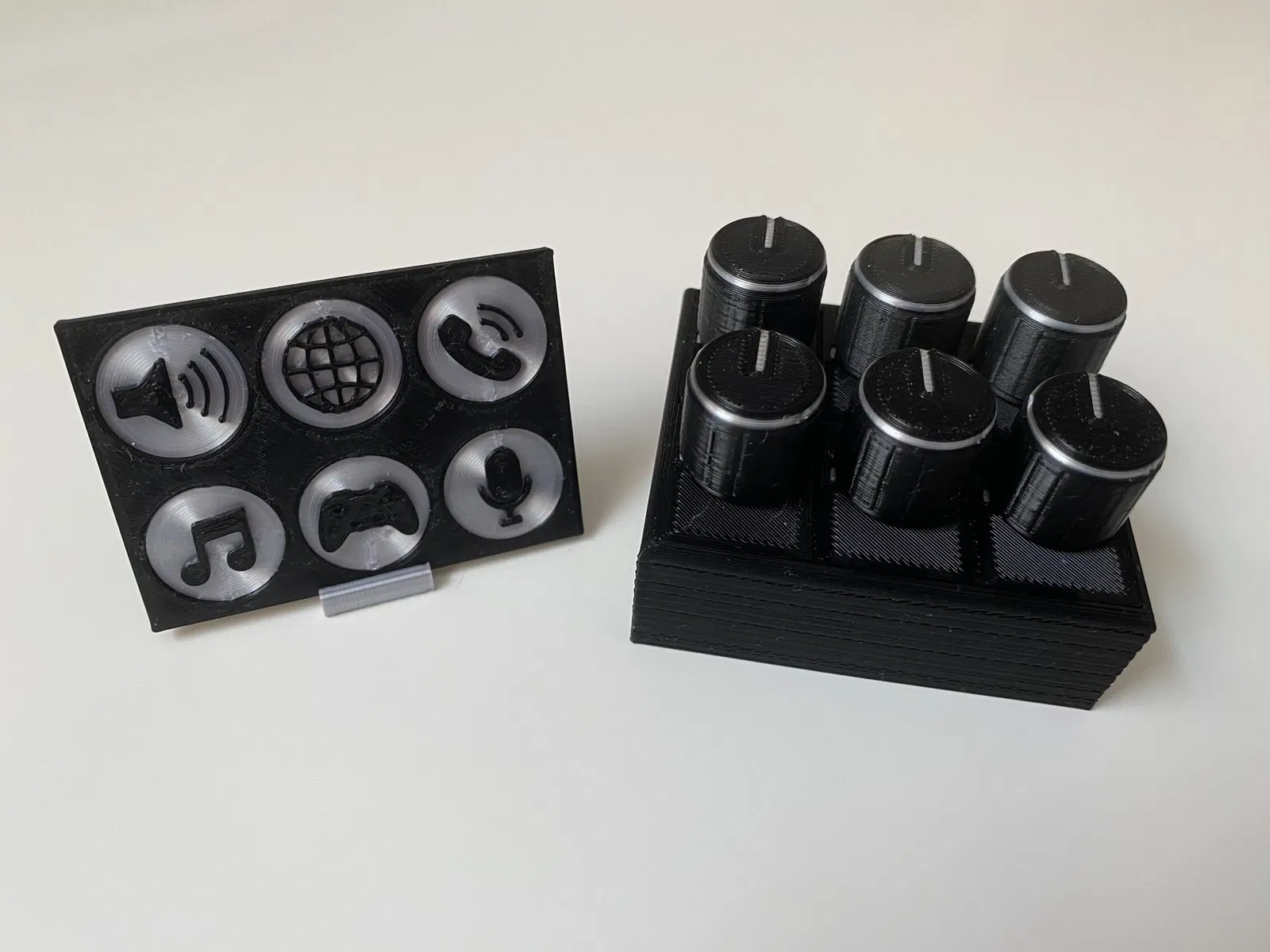

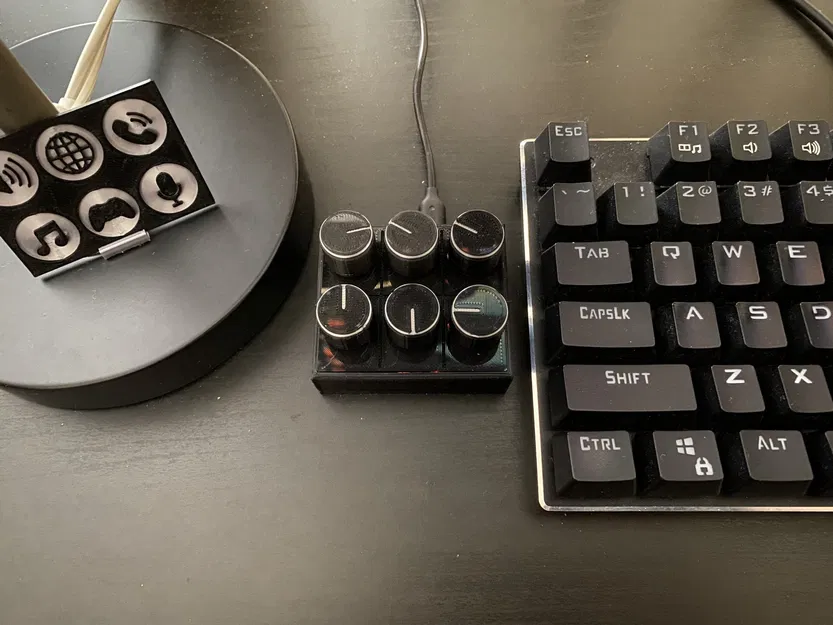

Vỏ mixer âm thanh Deej với núm điều chỉnh và bảng nhãn

Powered by Deej.

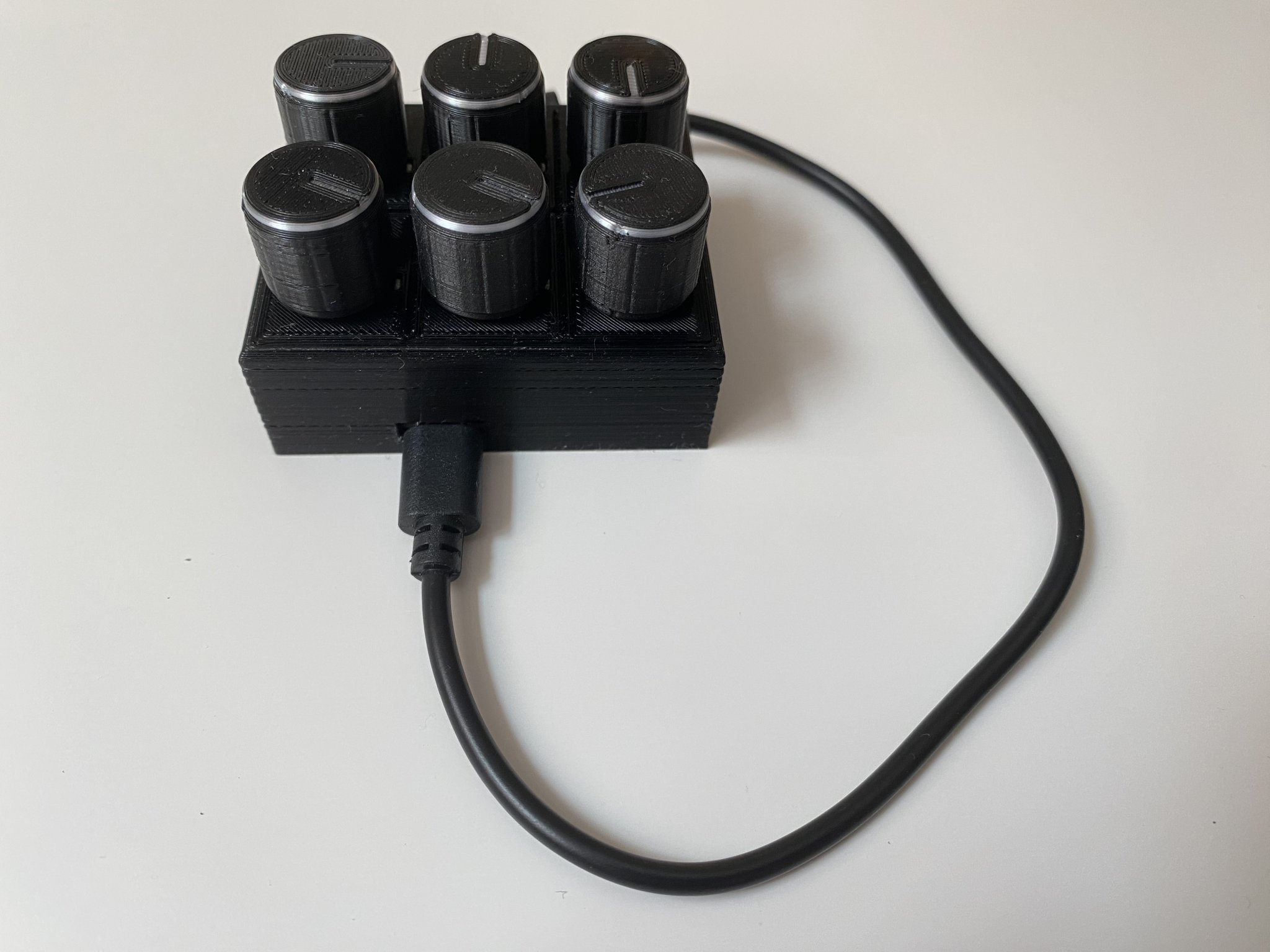

Mục tiêu của tôi với thiết kế này là làm cho nó nhỏ nhất có thể và tạo ra một thiết kế không sử dụng ốc vít, ngoại trừ một ốc M3 tùy chọn để giữ arduino nano ở vị trí.

Bảng mặt trượt vào vỏ dưới và giữ chặt. Có một độ dung sai 0,10 mm cho sự phù hợp này, đó là những gì hoạt động cho nhựa tôi đã sử dụng và máy in tôi sở hữu.

Nếu điều này không hoạt động cho bạn, hãy thử điều chỉnh các mảnh trong Fusion hoặc xem xét việc sử dụng thiết kế thay thế sử dụng ốc M4 6 mm để kết nối các mảnh vỏ.

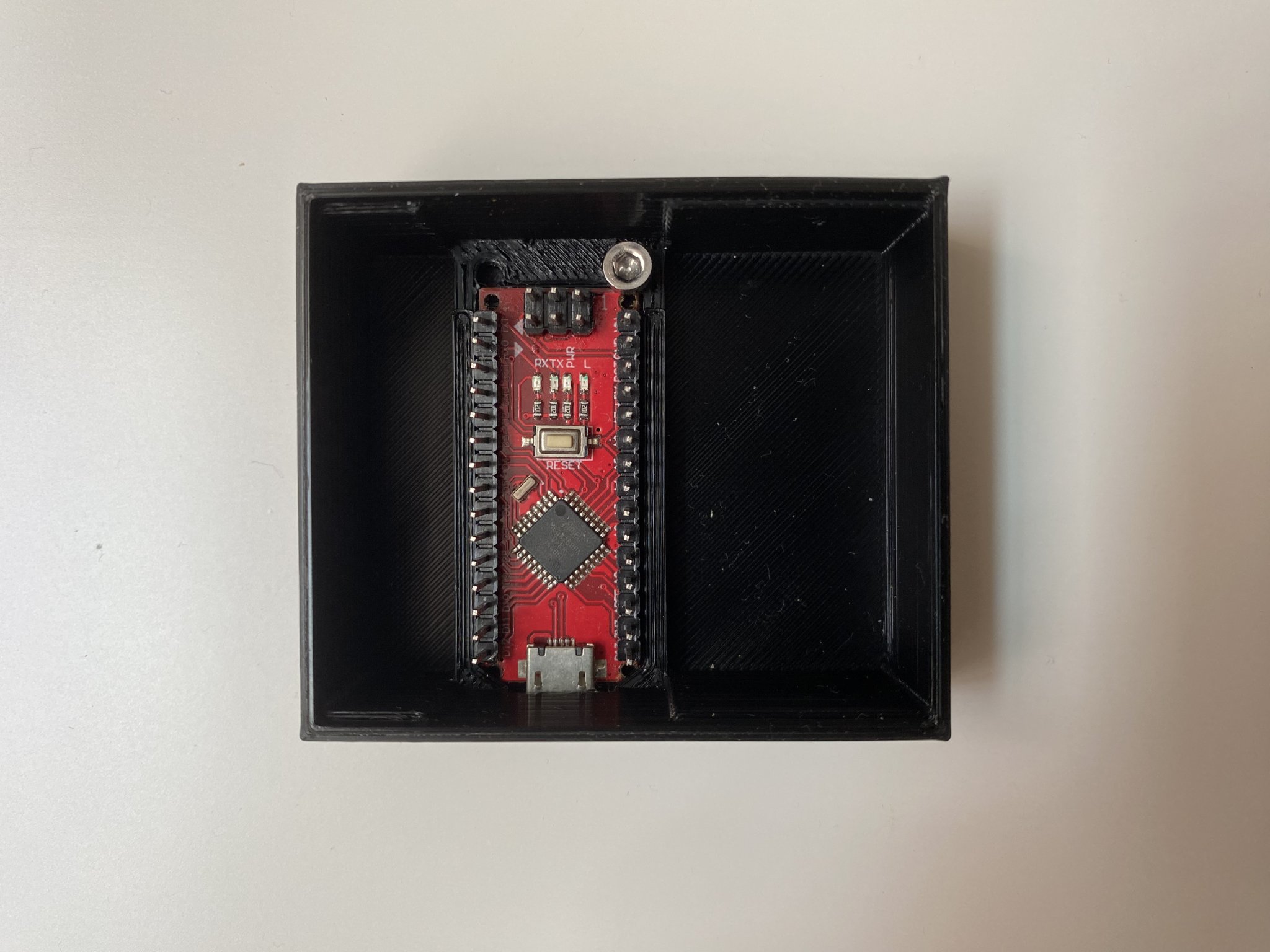

Cảm ơn AlpoHassinen đã thiết kế giá đỡ nano.

Vật liệu sử dụng:

• 6x biến trở 10k (với đai ốc và vòng đệm đi kèm).
• 1x Arduino Nano (bản sao).
• 1x ốc M3 6mm
• Dây 22 awg (8 màu).

Mẹo xây dựng:

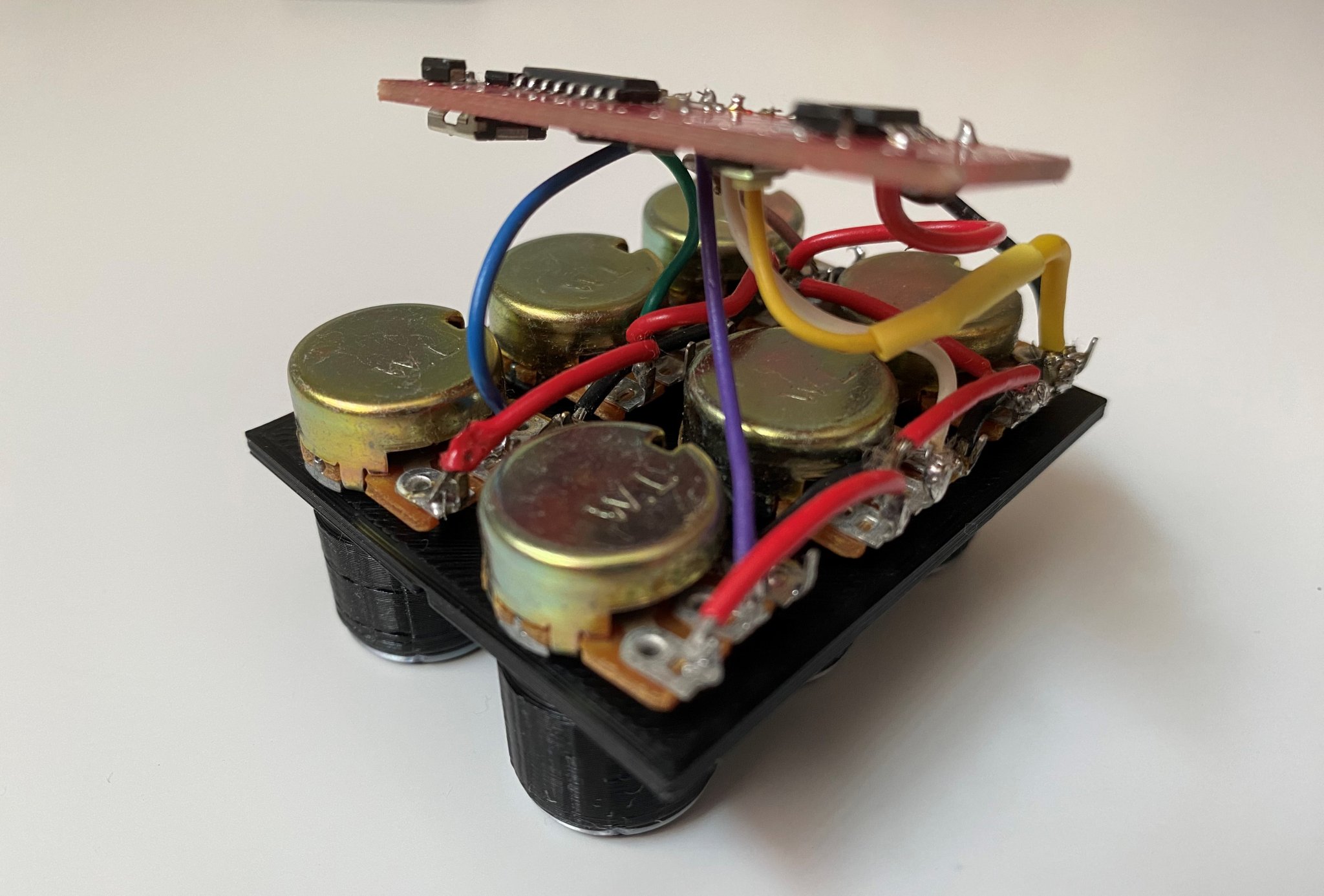

1. Cắm các biến trở vào bảng mạch để dễ dàng uốn cong các chân.

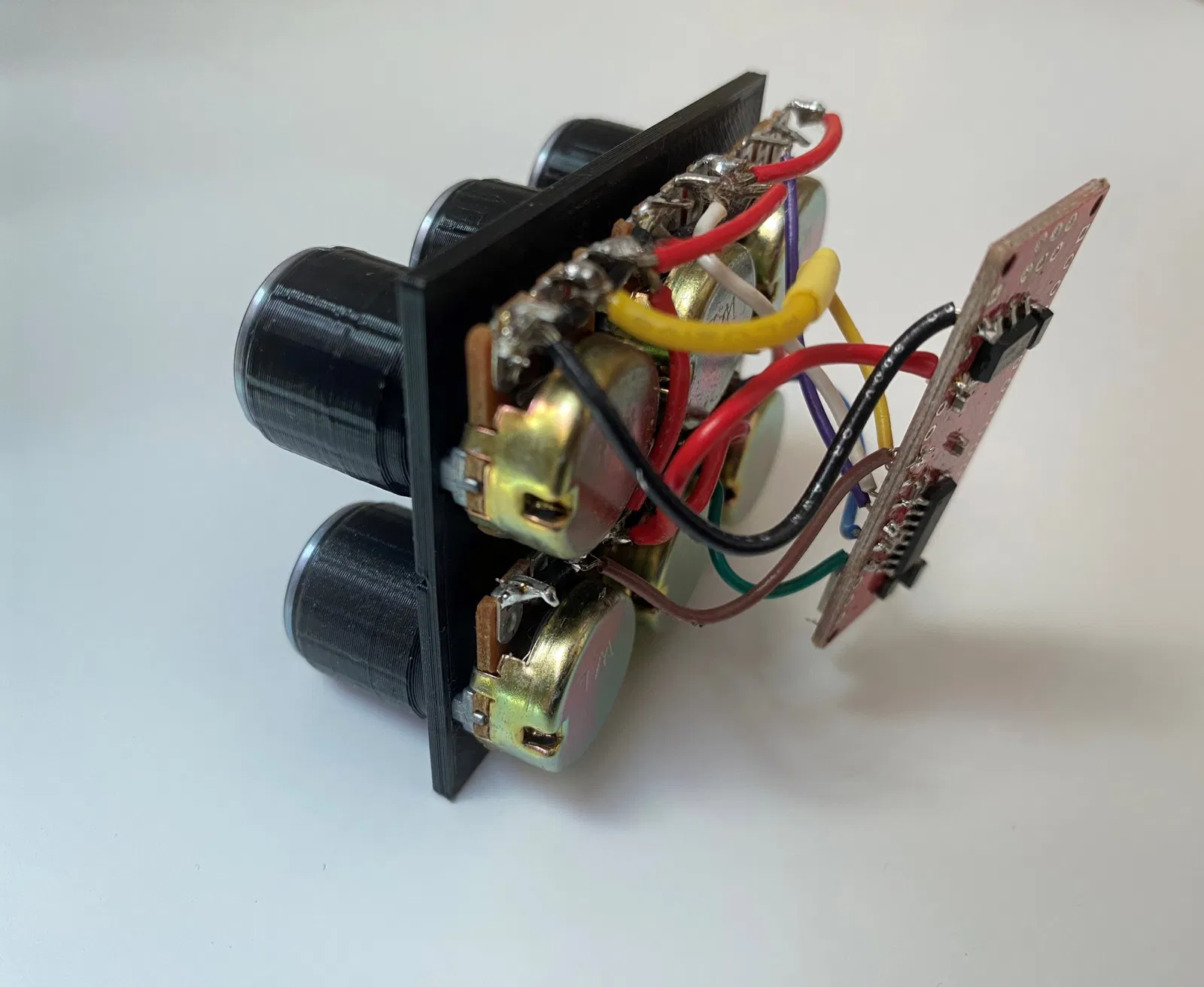

2. Cố định các biến trở vào Slip Fit Top trước khi hàn.
3. Để in 3D một núm nhiều màu, hãy bắt đầu thay đổi màu sắc ở 0,4 mm và 1,4 mm trong quá trình in.
