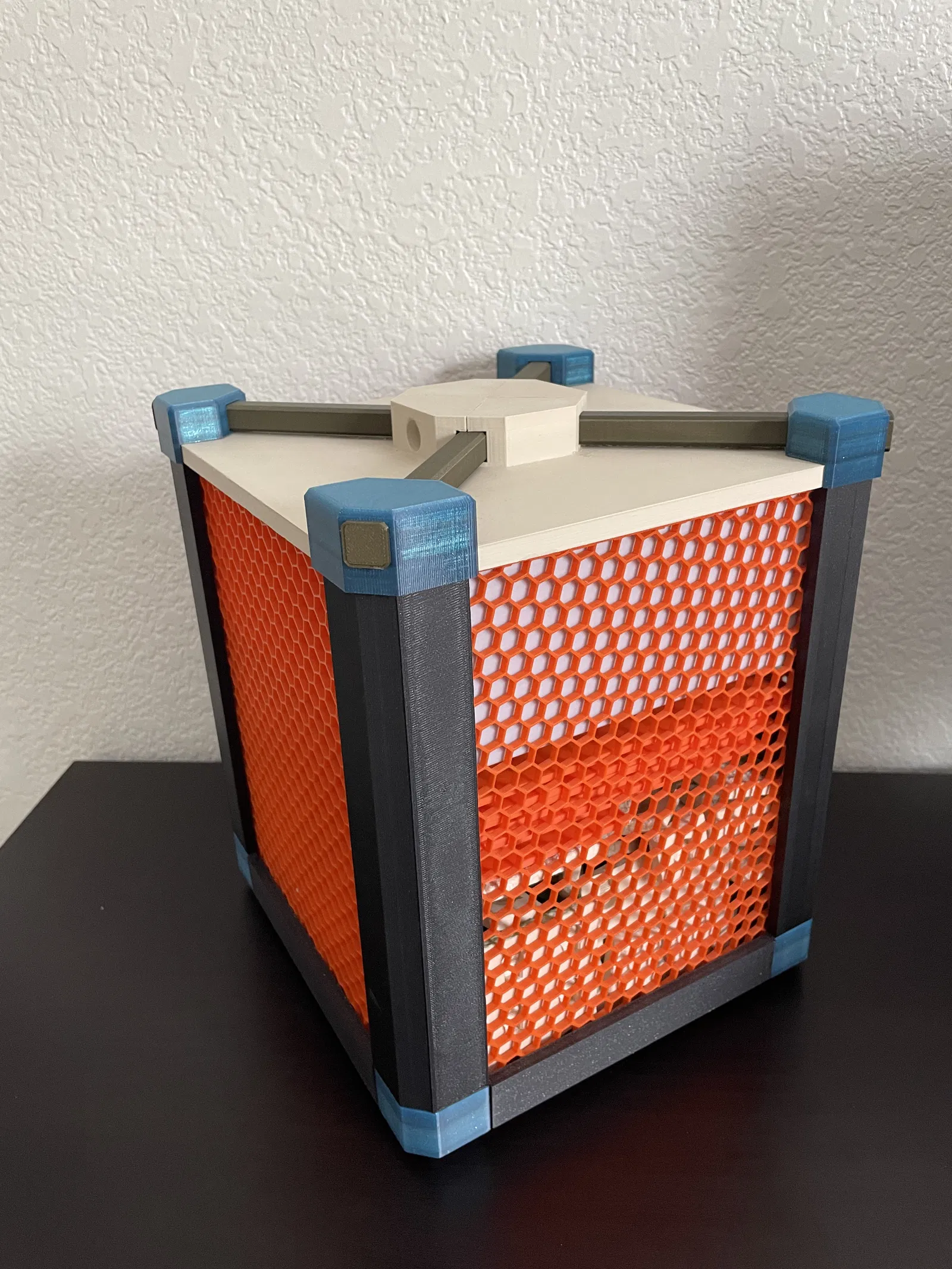

Thùng Lắp Ráp Kiểu Lưới (Snap-fit Carrying Crate)

Một cái thùng dạng "custom mesh" được thiết kế để lắp ráp với nhau và đựng đồ chơi, các mảnh ghép board game, lego, v.v...

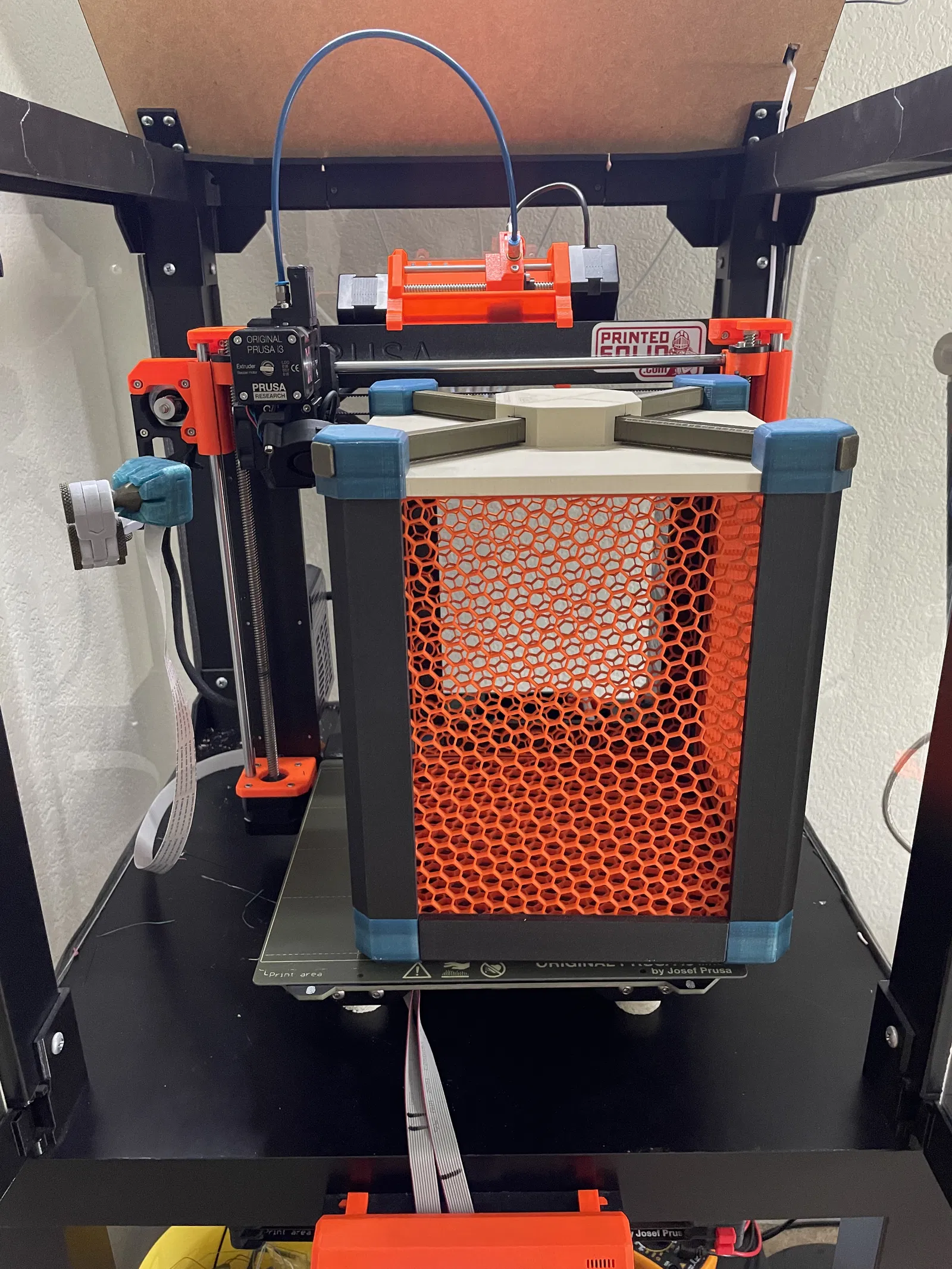

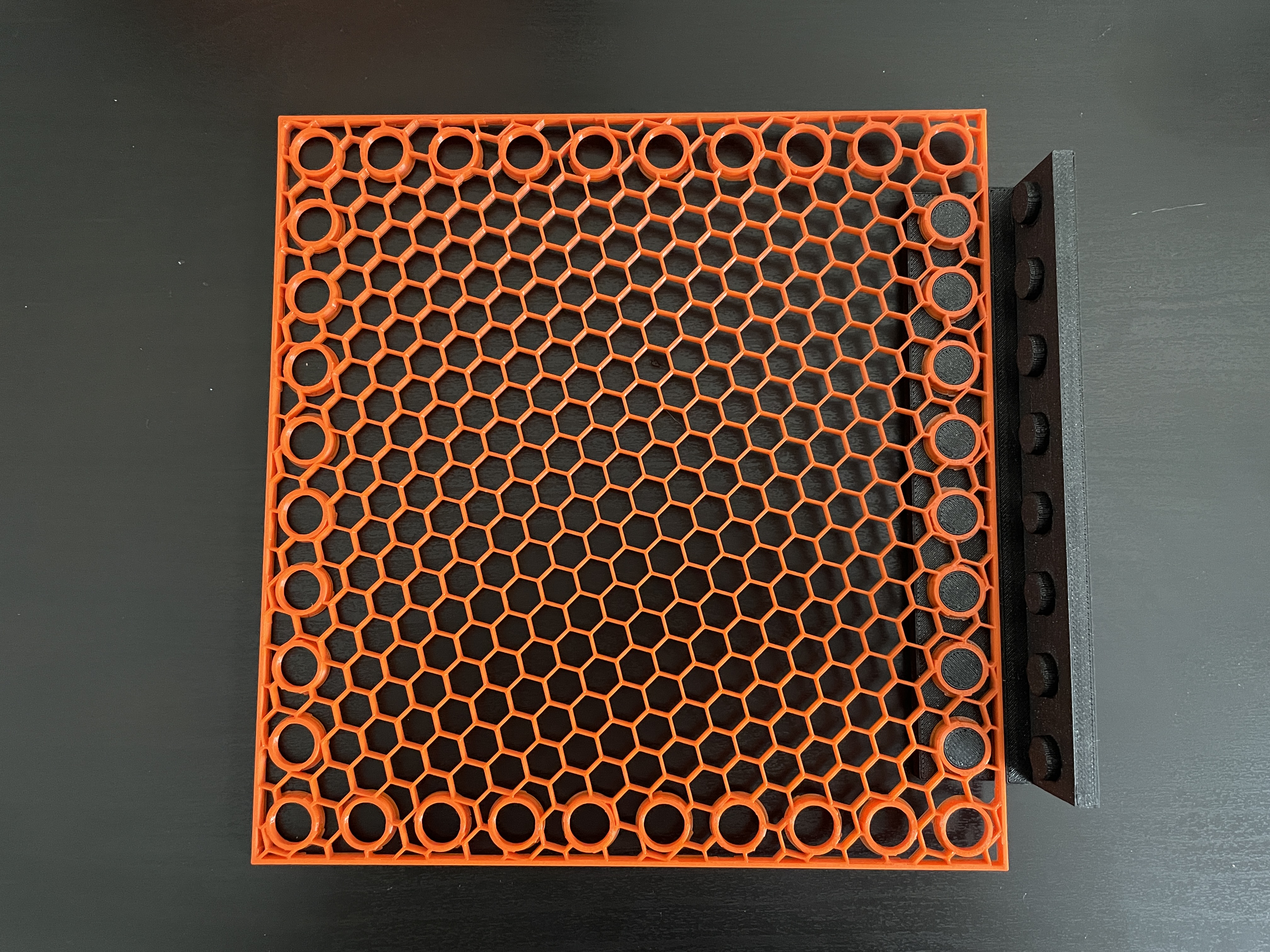

Ban đầu được thiết kế để đựng các board game có các ô lớn, cái thùng này được thiết kế để in thành nhiều mảnh nhỏ, sau đó lắp ráp với nhau bằng các bộ phận khớp nối ma sát dựa trên dung sai của máy in. Có 5 loại tấm panel khác nhau cần được in mà không có lớp trên hoặc dưới đặc, chỉ có lớp viền và ruột. Điều này giúp tiết kiệm nhựa, và cũng cho phép tạo ra các thiết kế lưới đẹp mắt bằng cách sử dụng các kiểu ruột khác nhau. Tôi đã sử dụng kiểu hình lục giác cho của mình, nhưng bạn có thể sử dụng bất kỳ kiểu nào khác tùy thích.

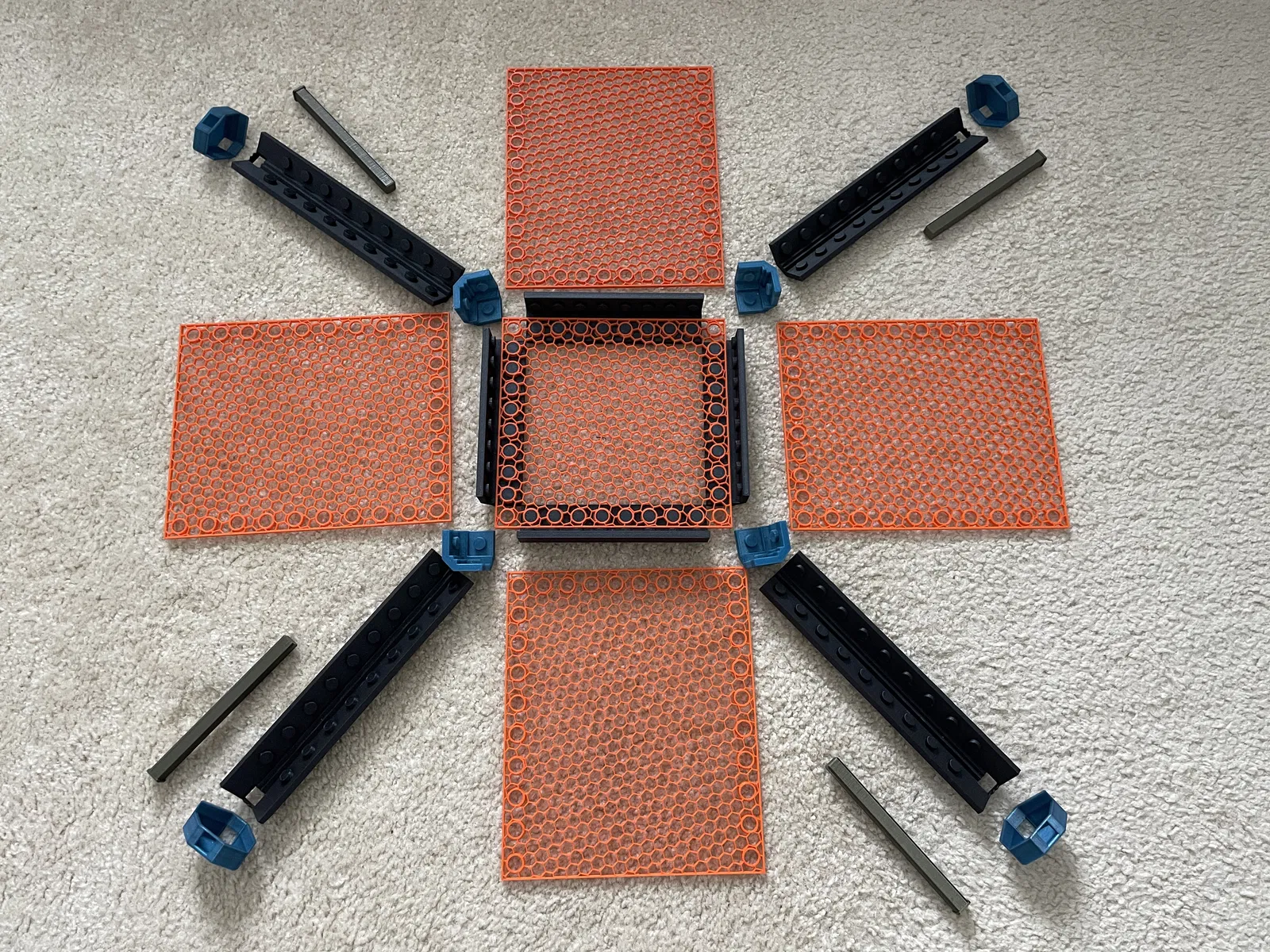

Xin lưu ý: các tấm "Trước"/"Sau" có kích thước khác với các tấm "Trái"/"Phải" (tổng cộng có 3 kích cỡ tấm khác nhau, bao gồm cả tấm "Đáy"). Không được cố gắng chỉ sử dụng một kích cỡ tấm cho cả bốn mặt. Điều tương tự cũng áp dụng cho các bộ nối cạnh của các tấm này, nhưng các bộ nối góc thì giống hệt nhau.

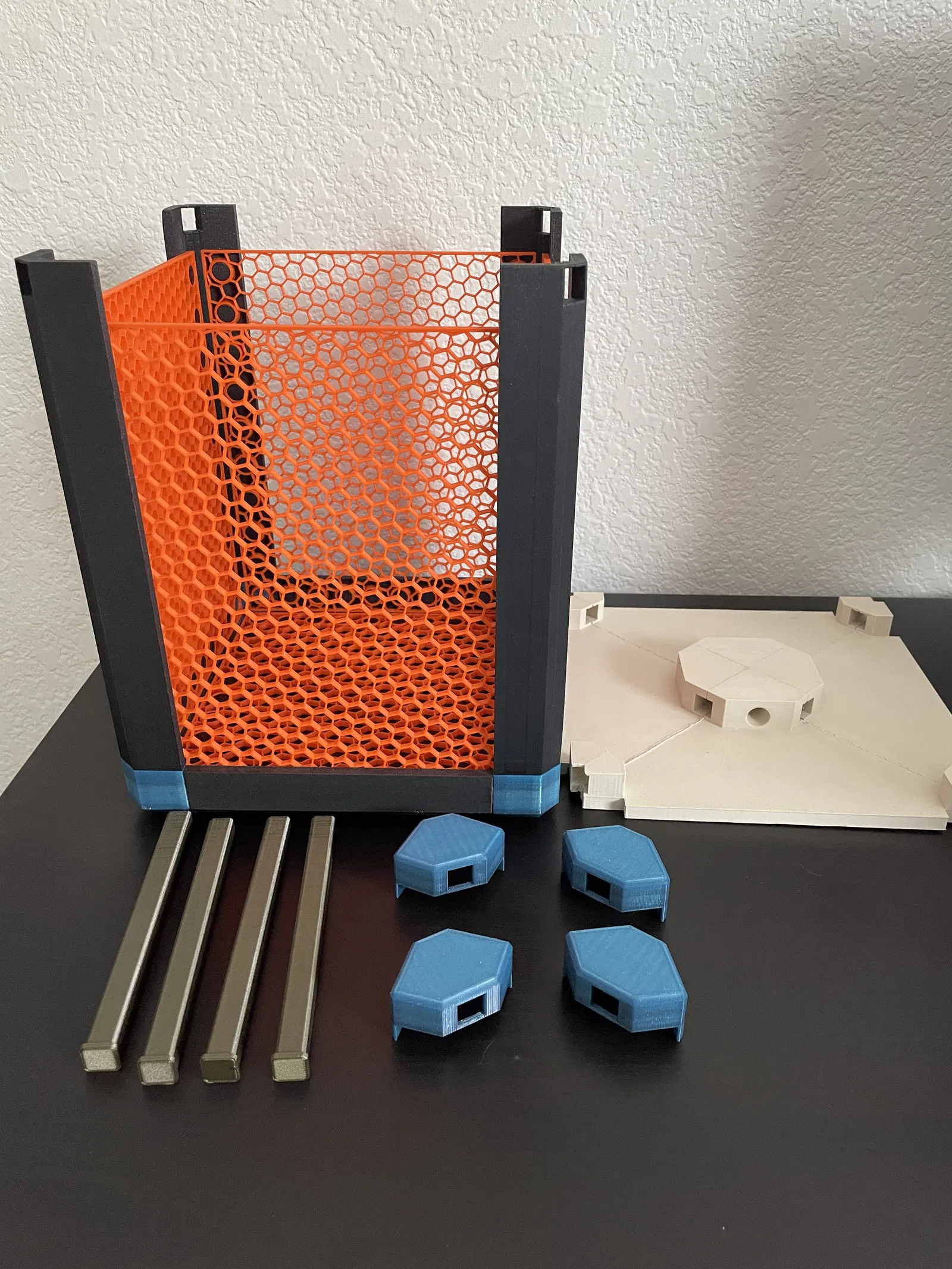

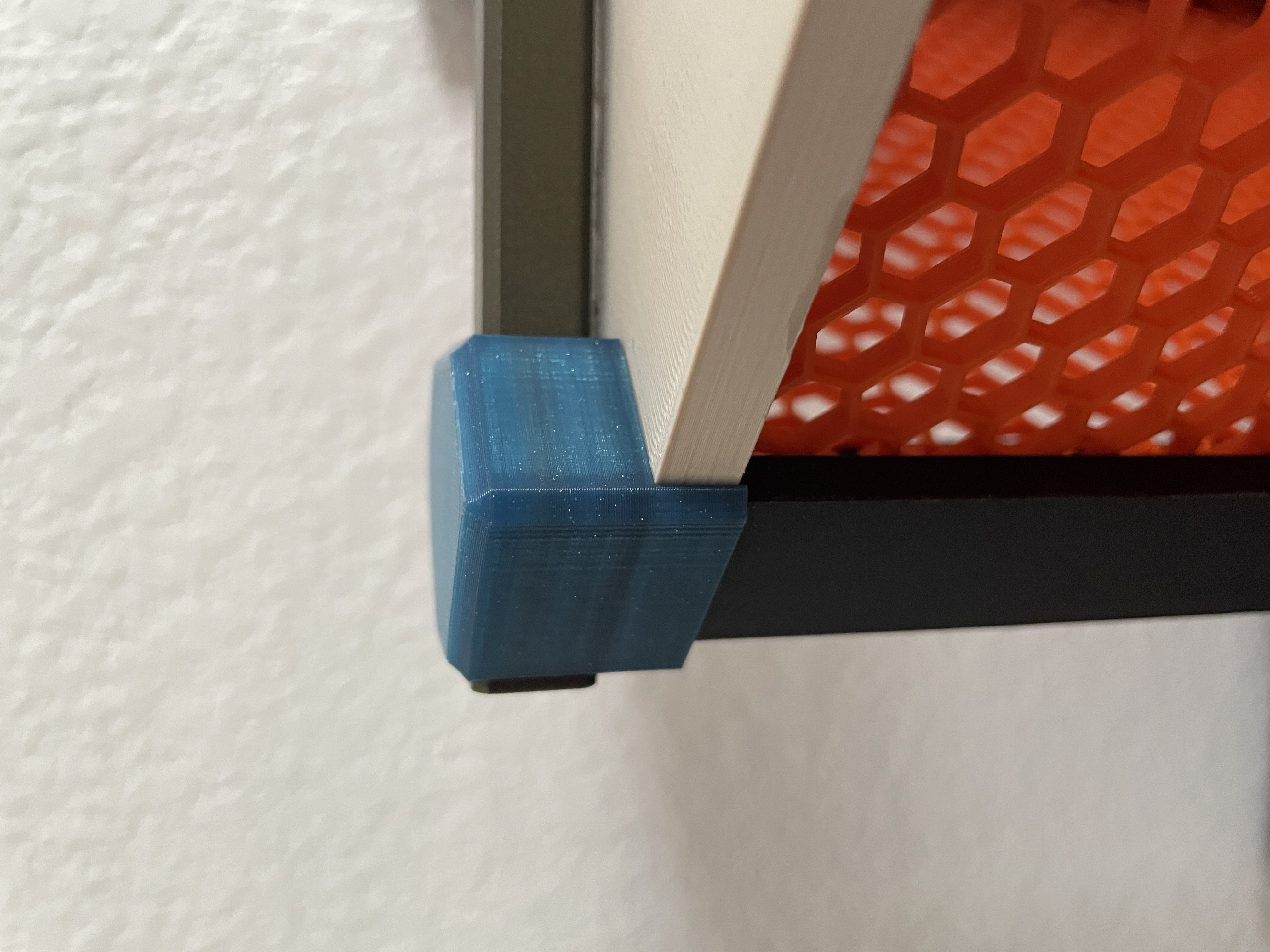

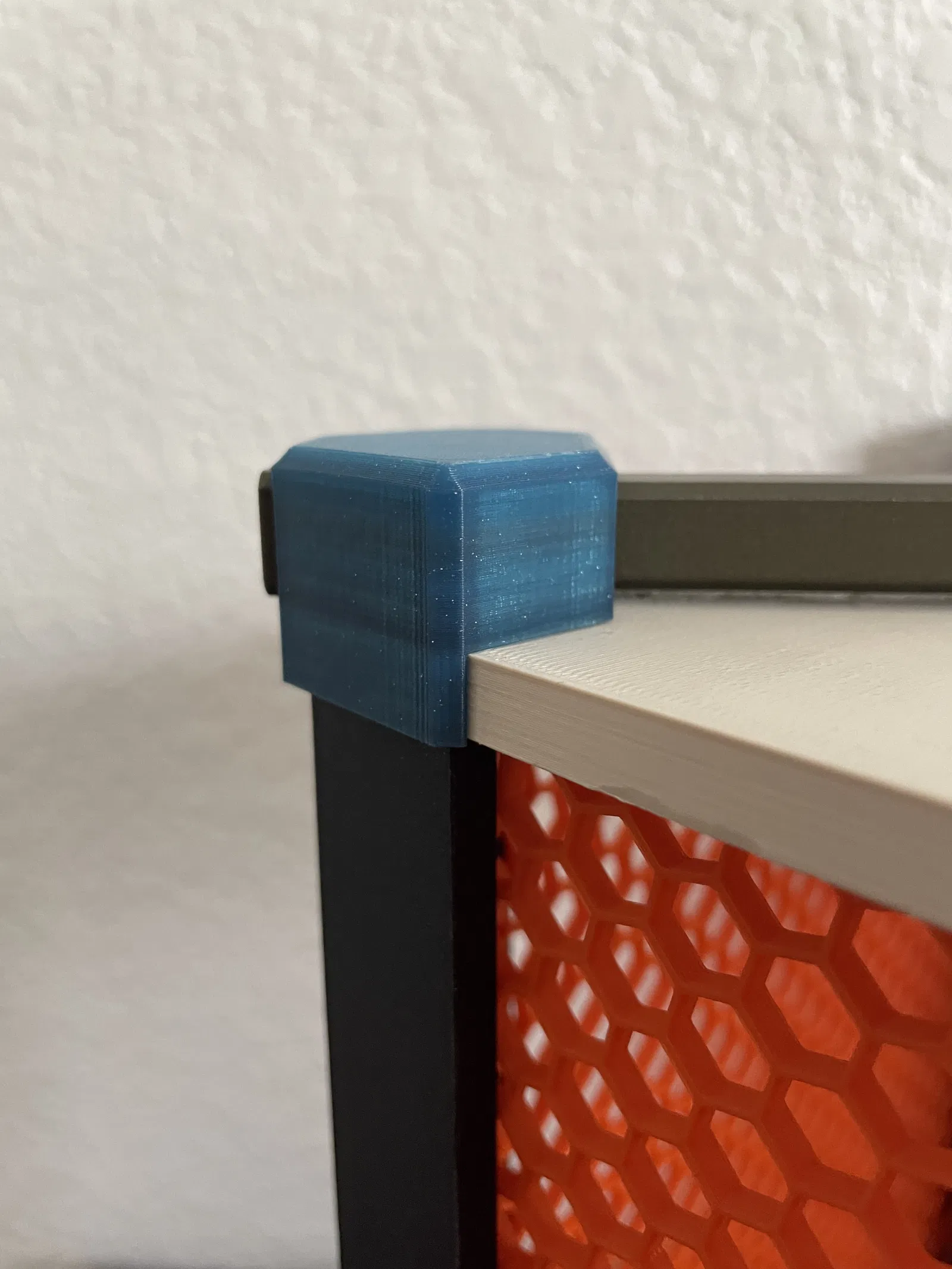

Nắp đi kèm được chia thành 4 phần riêng biệt cần dán lại với nhau. Mặt trước và mặt sau của nắp có lỗ để tay cầm luồn vào, trong khi mặt trái và mặt phải có phần trên đặc. Sau khi đặt nắp lên thùng, hãy lắp các bộ phận "SealerCap" vào mỗi góc, sau đó là các bộ phận "LockingPin". Tay cầm được gắn bằng cách đẩy một chốt dài qua tay cầm và nắp.

Phiên bản STL bên dưới không có tên cho các bộ phận, vì vậy hãy sử dụng nó tùy theo rủi ro của bạn, nếu bạn nghĩ mình giỏi lắp ráp và theo dõi các bộ phận. Phiên bản 3MF bên dưới có tên cho tất cả các bộ phận và có thể hữu ích nếu bạn gặp khó khăn với điều gì đó.
