Súng ngắn nerf mạnh mẽ Boom Toob với sillyshells

Một phiên bản mới của Boom Toob đã có sẵn!

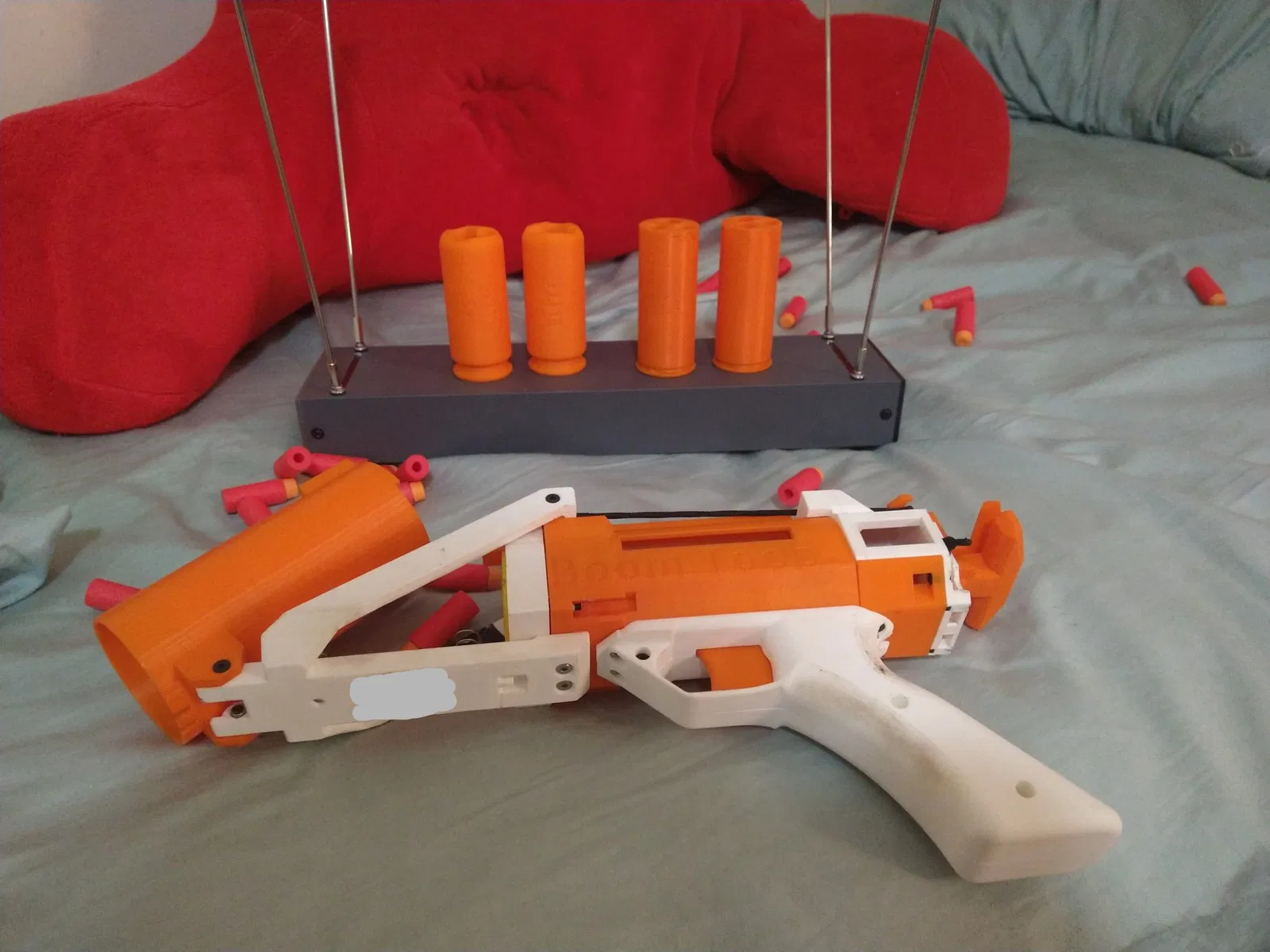

Đây là Boom Toob Two (Boom Twoob?). Nó rất giống với phiên bản đầu tiên, nhưng có một số cải tiến, quan trọng nhất là ống plunger bằng polycarbonate, tốt hơn mọi mặt so với PVC, và khả năng tương thích với các vỏ shell vui nhộn, cho phép tương thích với nhiều loại blaster kiểu shotgun khác nhau, và gần như tất cả các loại mũi tên.

Bộ chuyển đổi cho các vỏ shell tùy chỉnh gốc từ Boom Toob gốc vẫn tương thích, như tất cả các vỏ shell tùy chỉnh khác.

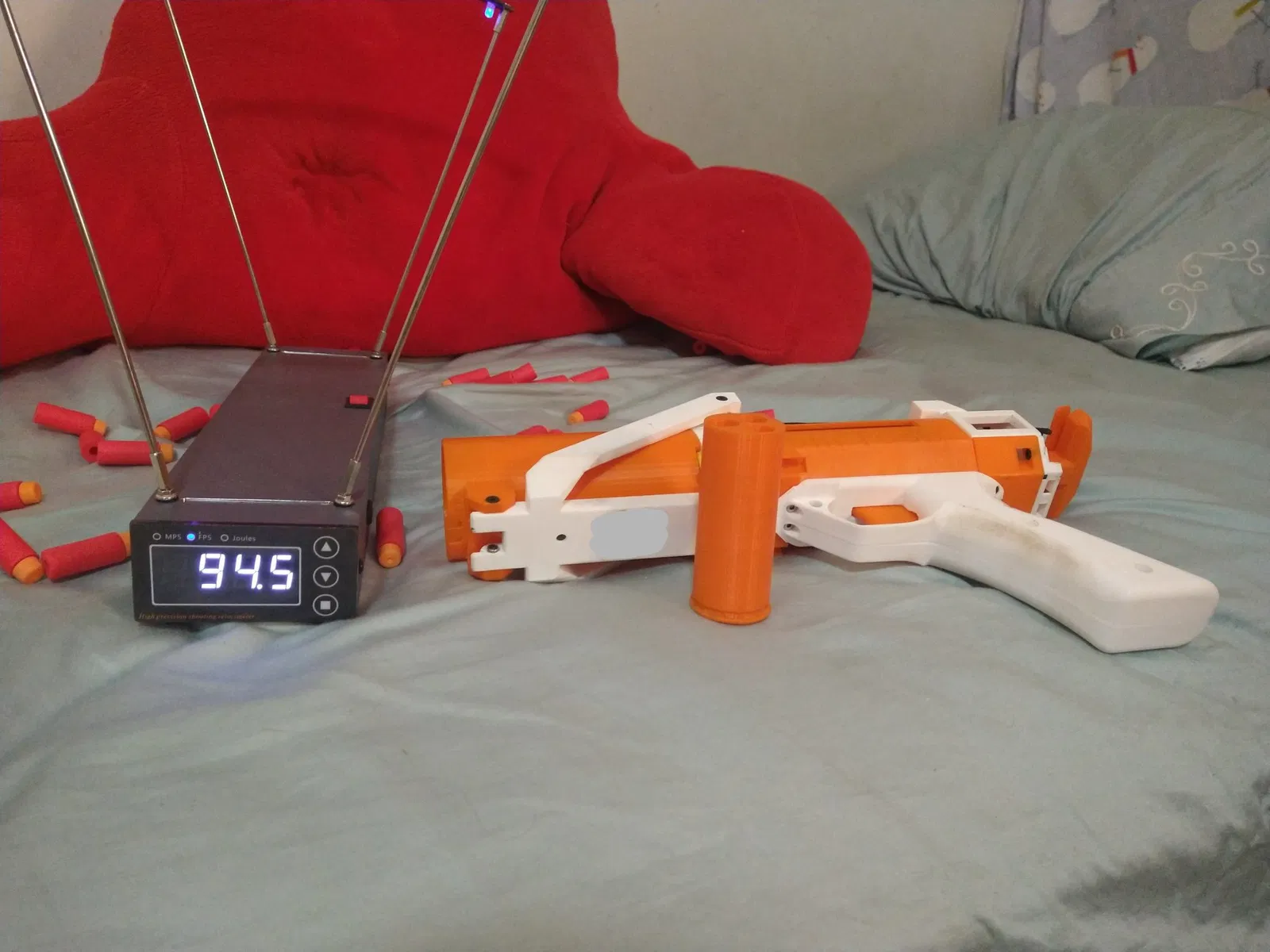

Số FPS (khi được điều chỉnh đúng cách):

Sáu mũi tên ngắn (vỏ shell vui nhộn): trên 80

Sáu mũi tên ngắn (vỏ shell tùy chỉnh): thấp đến giữa 90

Triple mega: trên 70

MXL (tùy chỉnh): 103

MXL (vỏ shell vui nhộn): 90

Phần cứng:

Nhiều vít và đai ốc M3 (sáu trong số các đai ốc này nên là đai ốc khóa. Thêm thông tin về điều đó sau)

Một vít và đai ốc M4

4 vít và đai ốc M2

K26

Bọt craft 2mm (để niêm phong)

Một thứ bằng cao su để sử dụng làm đệm plunger (mũi tên, mảnh cao su, vòng o-ring) (Tôi không khuyên dùng bọt)

Keo siêu dính

Dây đàn hồi 2.5 mm

Phần cứng chuyên dụng:

Impact-Resistant Polycarbonate Round Tube, 1/16" Wall Thickness, 2" Od, 1-7/8" Id, 1 Foot Long

8585K27

Oil-Resistant Buna-N O-Ring, 3.5 Mm Wide, 40.7 Mm Id

1302N62

Mẹo lắp ráp:

Sử dụng đai ốc khóa trên các vít pivot của nòng để ngăn đai ốc của bạn bị bật ra theo thời gian

Sử dụng đai ốc khóa cho các vít nắp plunger, và nới lỏng chúng một chút để bạn có thể đặt một lưỡi dao giữa nó và thân chính. Điều này sẽ cho phép ống plunger đẩy về phía trước khi bắn. Mặc dù bước này không cần thiết, nhưng nó sẽ cải thiện độ niêm phong và hiệu suất.

Sử dụng nhiều dầu bôi trơn. Slug Slym Tube Lube hoạt động rất tốt.

Một số bộ phận chuyển động có thể cần được mài nhẵn để hoạt động trơn tru. Mài theo nhu cầu.

Bao gồm trong các tệp là một hướng dẫn cắt ống pít-tông. Trượt ống vào thân chính, sau đó đặt hướng dẫn xung quanh ống. Điều này sẽ giúp việc cắt dễ dàng hơn. Tôi không biết cách cắt ống PC đúng, nhưng tôi đã sử dụng một con dao utility (CHẮC CHẮN không phải là cách đúng).

-------------------------------------------------------------------

Boom Toob ban đầu:

Cập nhật 3: Đã thêm phiên bản mới của nắp pít-tông với các gia cố mạnh hơn và lỗ trung tâm chặt hơn để có được một con dấu tốt hơn một chút.

Cập nhật 2: Đã gia cố một số điểm yếu của Thân Chính Đằng Sau để cải thiện tuổi thọ. Đã thêm thanh pít-tông V2 với ren kim loại.

Cập nhật 1: đã thêm đầu pít-tông v2. Nó sẽ giúp ngăn chặn khẩu súng ‘ăn’ o-ring như trước đây (o-ring trước đây thường bị mòn rất nhanh và thường bị kéo ra khỏi vị trí). Ngoài ra, nó có con dấu tốt hơn một chút và ít có xu hướng xoắn trong quá trình lắp ráp.

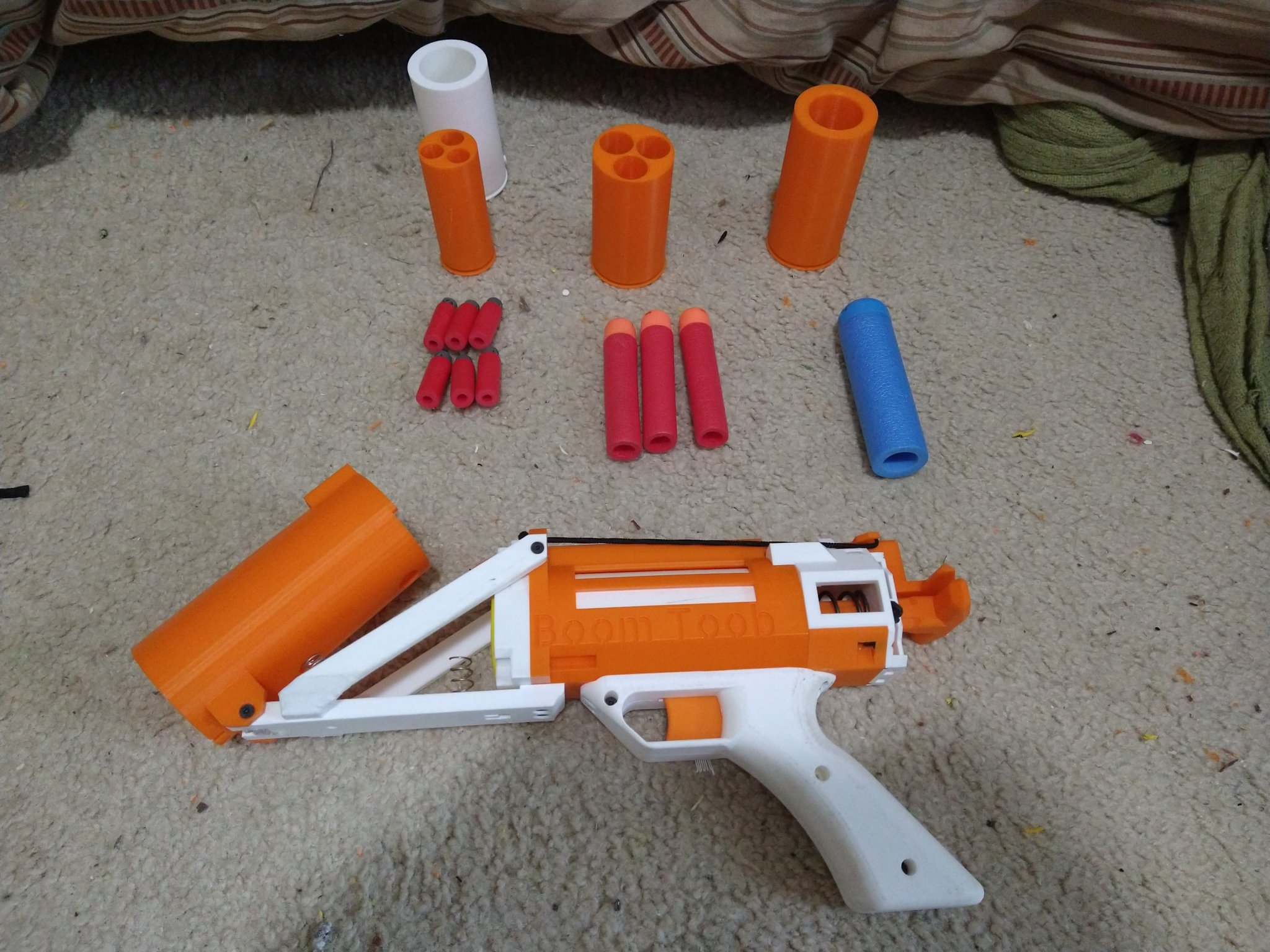

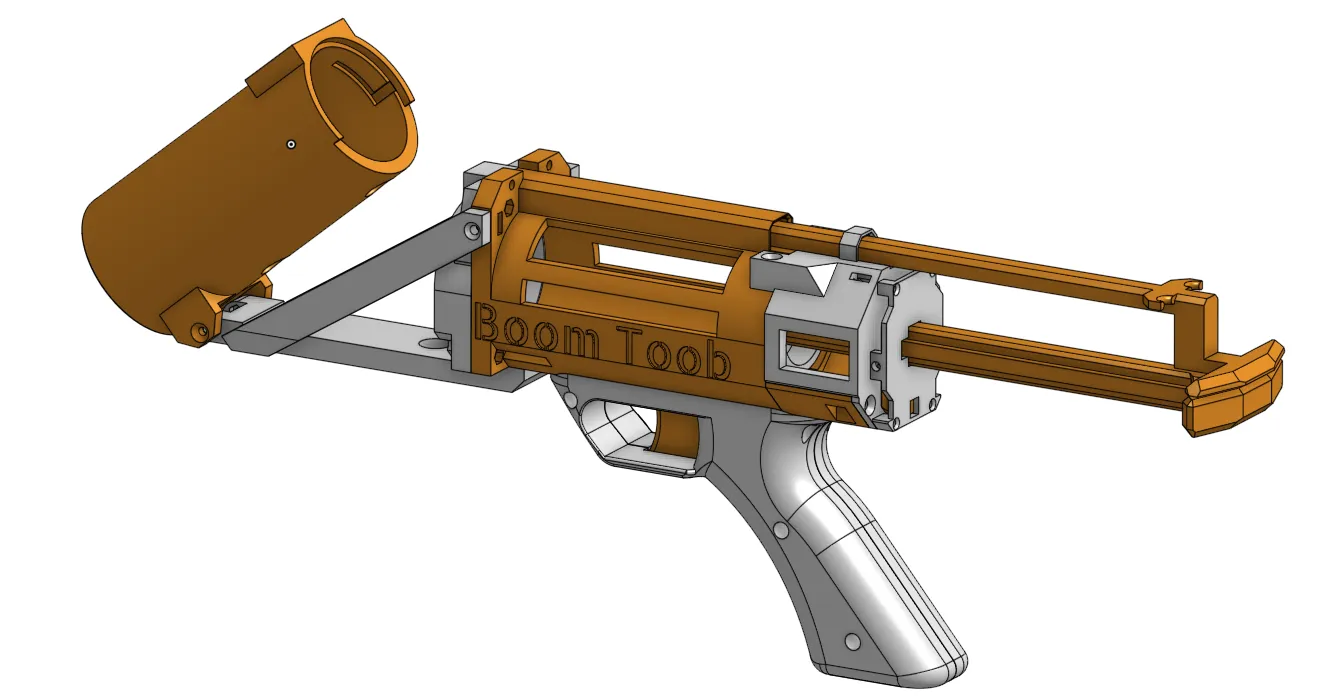

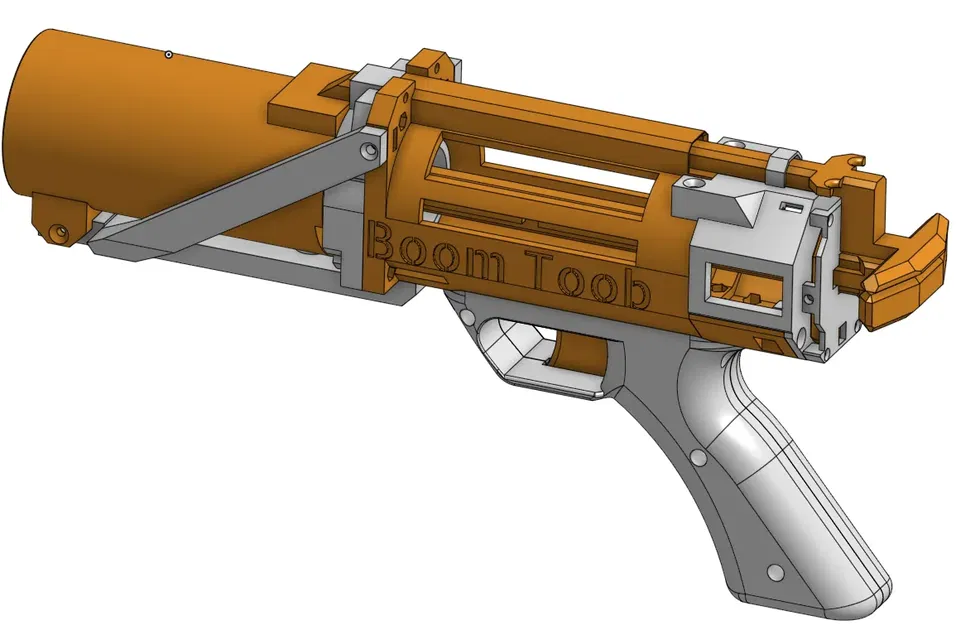

Đây là Boom Toob. Nó là một khẩu súng nerf nhỏ gọn nhưng mạnh mẽ được thiết kế để sử dụng như một khẩu súng phụ đặc biệt, và vì vậy, nó có thể vừa vặn trong các bao súng lớn. Nó có kích thước tương đương với một Mega Magnus. Nó có thể bắn bất cứ thứ gì bạn có thể nhét vào nòng. Hiện tại, tôi đã thiết kế các viên đạn có thể bắn sáu viên đạn ngắn cùng lúc, ba viên đạn mega cùng lúc, hoặc một viên đạn mega XL.

Cho dù bạn muốn có nhiều sức mạnh nhất có thể trong một khẩu súng phụ, hay chỉ đơn giản là chán việc ngắm bắn, nó đều có chỗ đứng trong bất kỳ kho vũ khí nào. Nó thậm chí có thể được sử dụng như một khẩu pháo để rải đạn từ trên cao.

Được thiết kế để sử dụng ống PVC 1.5 inch làm pít-tông và một lò xo K25 hoặc K26 làm lò xo chính, nó có sức mạnh hơn đủ để bắn hầu như bất cứ thứ gì một cách hiệu quả.

Phần cứng cần thiết:

(Tất cả các vít phải là vít máy được khoét âm. Tất cả các vít nên lý tưởng là tương thích với chìa khóa Allen vì một số không gian khá chật, và việc sử dụng tua vít có thể khó khăn, nhưng không phải là không thể.)

6X vít M3x8

10X vít M3x16

2X vít M3x12

4X vít M2x12

1X vít M4x20

Mỗi ốc vít cần một đai ốc tương ứng, ngoại trừ ốc vít M4, cái mà ren trực tiếp vào nhựa. Trừ khi, bạn sử dụng thanh đẩy V2

Một đoạn ống PVC có chiều dài khoảng 125 mm với đường kính trong 1.5 in (bạn sẽ cần phải mài nó một chút để phù hợp chính xác)

Dây thun đàn hồi 2.5 mm (bạn có thể sử dụng dây cao su thay thế, nhưng chúng sẽ nhanh chóng bị mòn)

Lò xo K25 hoặc k26

Bọt craft 2mm để làm kín không khí

Sử dụng đầu phi tiêu cũ để lót đầu thanh đẩy, vì lót đầu thanh đẩy bằng bọt thường nhanh chóng bị mòn và gây ra sự cố (theo kinh nghiệm của tôi)

3 lò xo có đường kính khoảng 9-10 mm và dài 36-37 mm (bạn có thể tìm thấy chúng từ các máy bơm xà phòng trong gia đình)

1 vòng O kích thước 126

Công cụ và vật liệu:

Keo CA

dầu bôi trơn an toàn cho vòng O

cờ lê Allen hoặc tua vít

giấy nhám

dao

keo nóng hoặc một loại keo giống như bột

In ấn:

Một số bộ phận có thể khó in nếu không có máy tốt. Tất cả các bộ phận ngoại trừ thanh đẩy, chốt, cò và đầu thanh đẩy đều yêu cầu ít nhất một số hỗ trợ.

Xử lý sau in:

Một số bộ phận sẽ cần được mài và bôi trơn để hoạt động đúng cách, tùy thuộc vào độ chính xác của máy in của bạn, điều này có thể bao gồm chốt, cò và bên trong tay cầm nơi cò trượt.

Lắp ráp:

Nếu nó trông như thể nó có thể lắp lại với nhau, thì có lẽ là như vậy.

Nếu các đai ốc của bạn lỏng, hãy thử thêm keo vào đó, sau đó kéo nó vào ổ với một ốc vít từ phía bên kia.

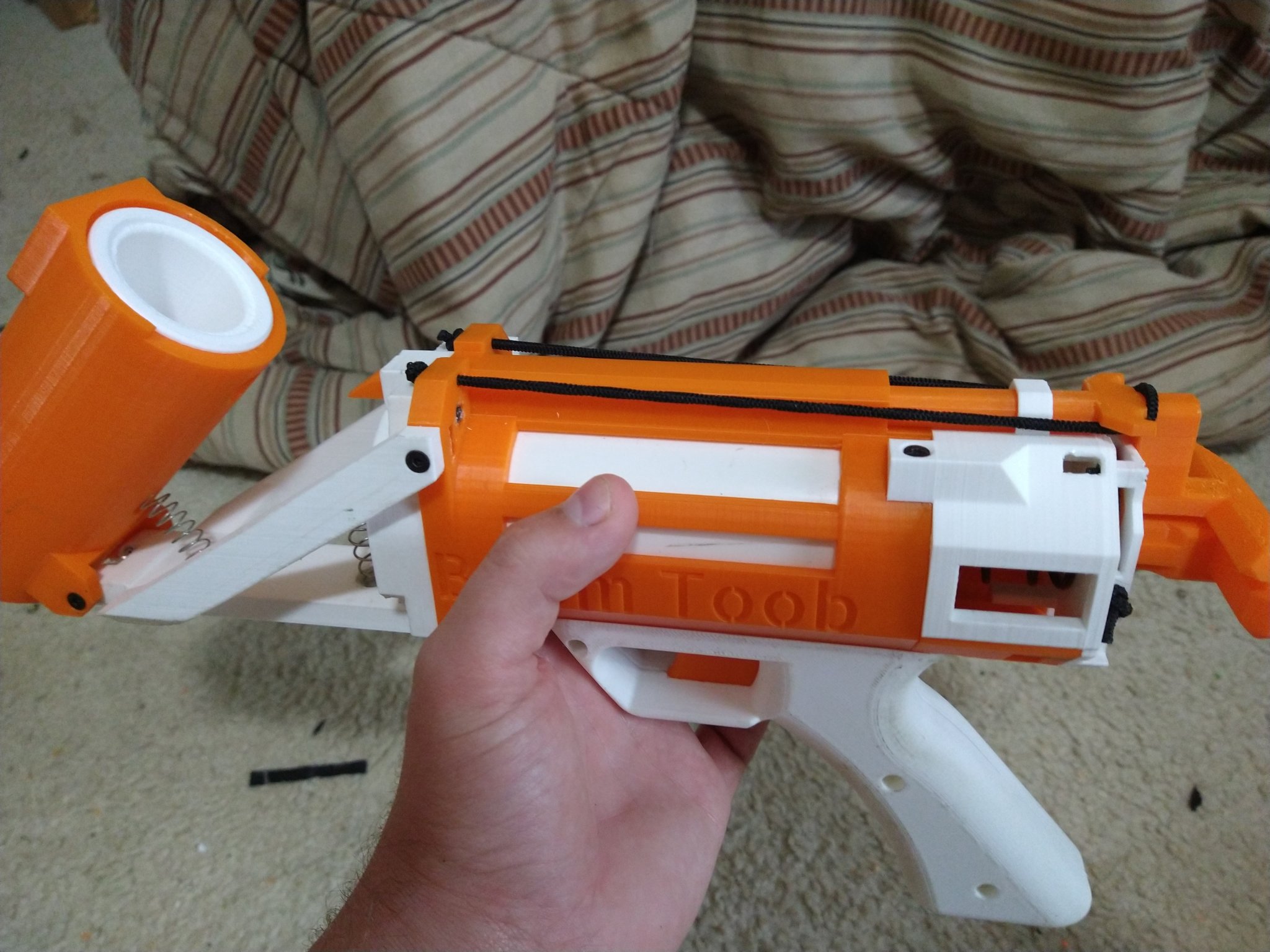

Phần nòng yêu cầu hai lò xo để mở. Lò xo ở phía trước sẽ giữ nguyên kích thước và bật vào hai lỗ đối diện. Dùng keo nóng để cố định lò xo cho lỗ phía sau, và đảm bảo nó thẳng hàng đúng cách với phần nòng khi bạn đóng lại. Cắt ngắn lò xo nếu cần để cho phép đóng kín hoàn toàn phần nòng. Lò xo này không cần phải dài.

Cơ chế giải phóng nòng và chốt đều sử dụng dây thun thay vì lò xo.

Có các móc trong cơ chế giải phóng nòng và đầu nòng để cho phép bạn sử dụng dây thun để giữ nòng mở (nhưng bạn vẫn sẽ cần một lò xo ở phía sau để vượt qua ma sát từ con dấu)

Cái súng này thích bôi trơn. Đừng keo kiệt với nó.

Các ghi chú khác:

Như với các súng nerf có công suất cao khác, đừng bắn khô. Tôi đã làm điều đó một lần một cách tình cờ, và nắp pít-tông đã nổ tung.

Bộ chuyển đổi vỏ có độ khít chặt, cũng như một rãnh để cho phép nó xoay vào vị trí. Nếu máy của bạn gặp khó khăn với độ chính xác, bạn có thể sẽ phải mài một chút.

Rất khuyến khích sử dụng đai ốc khóa cho trục bản lề. Việc mở và đóng lặp đi lặp lại có xu hướng làm cho các đai ốc tiêu chuẩn bị lỏng ra.

Nếu bạn remix hoặc sửa đổi điều này (mà tôi khuyến khích), hãy đăng một liên kết trong phần bình luận, tôi muốn thấy những thứ thú vị mà bạn làm với nền tảng này!
