Tay cầm thay thế cho đèn pin Energizer có đèn ngủ

Tác giả Olias_939261

Lượt tải
24
Lượt thích
10
Lượt coi
181

File 2 322,4 KB

  • Lantern_Handle_1766684245.stlSTL · 181,7 KB
  • Lantern_Handle_1766684246.stepSTEP · 140,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#42276
Danh mục
Ý Tưởng Khác
Ngày đăng

Mô tả

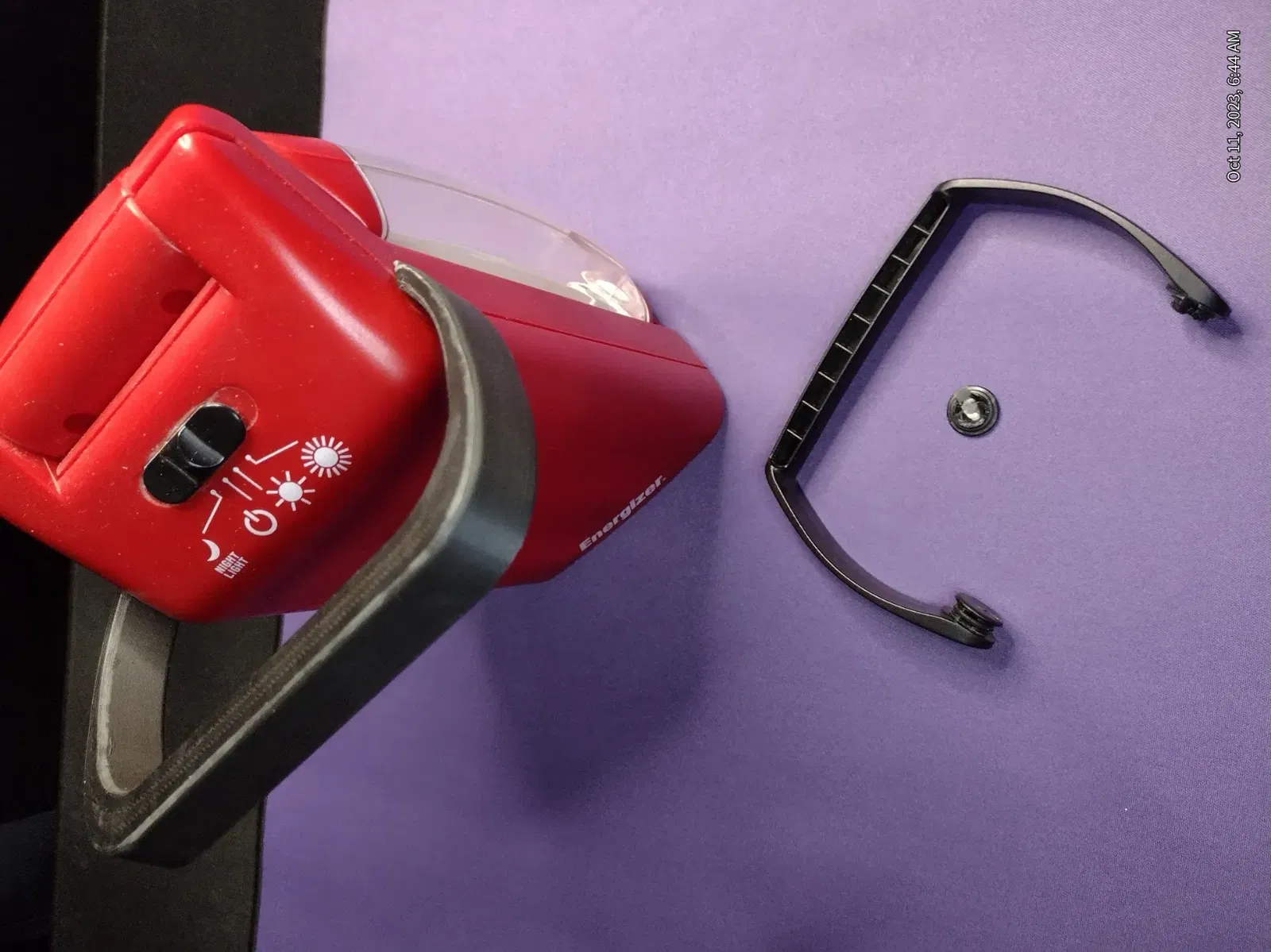

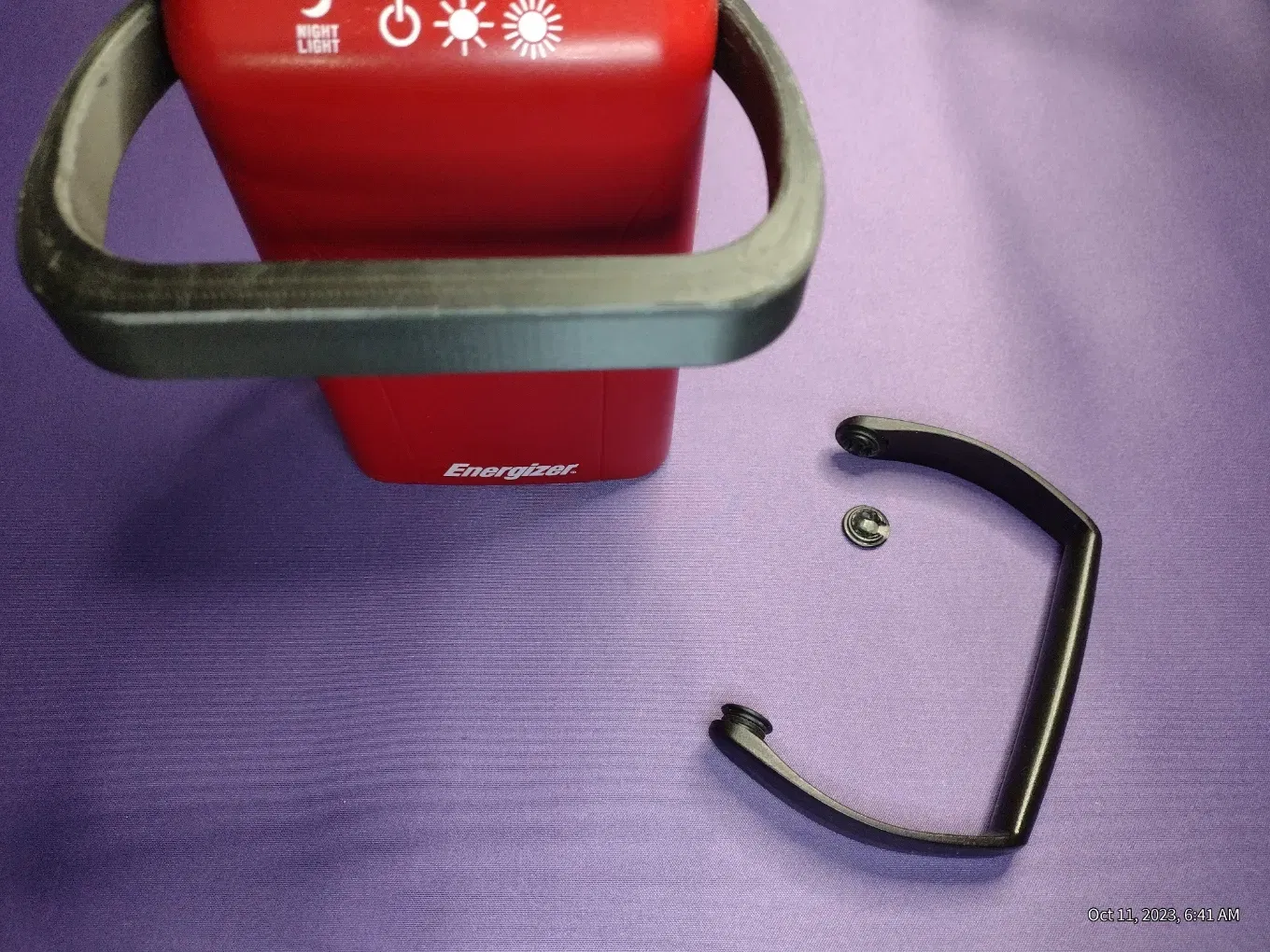

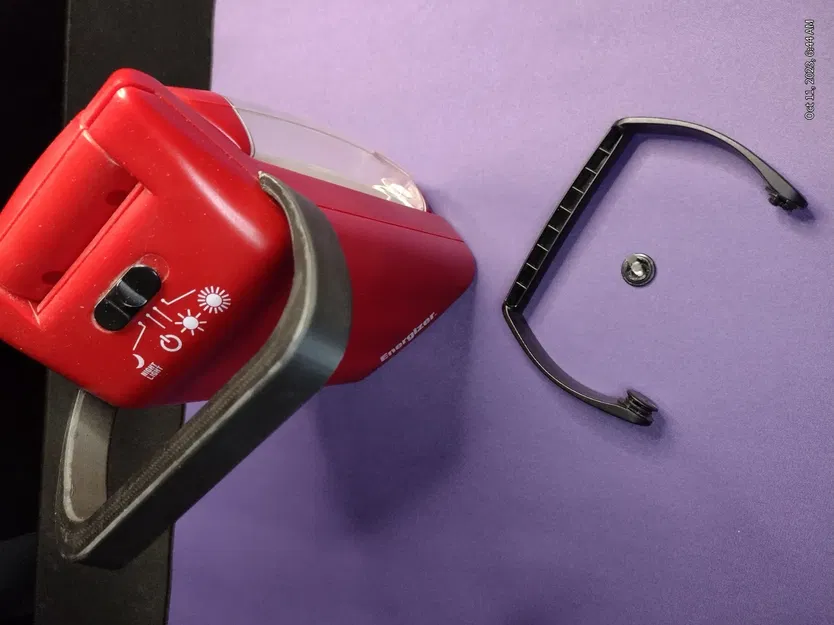

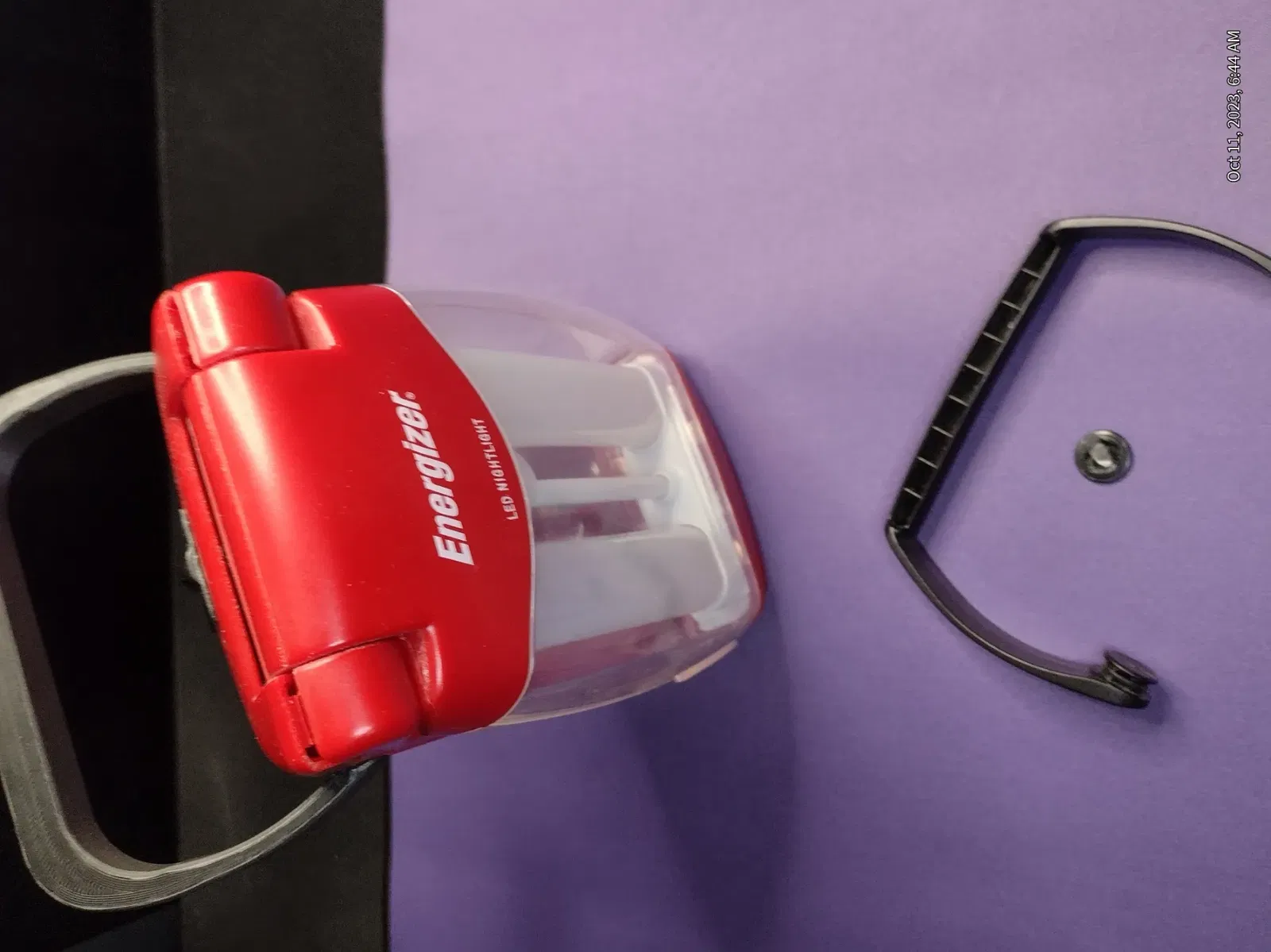

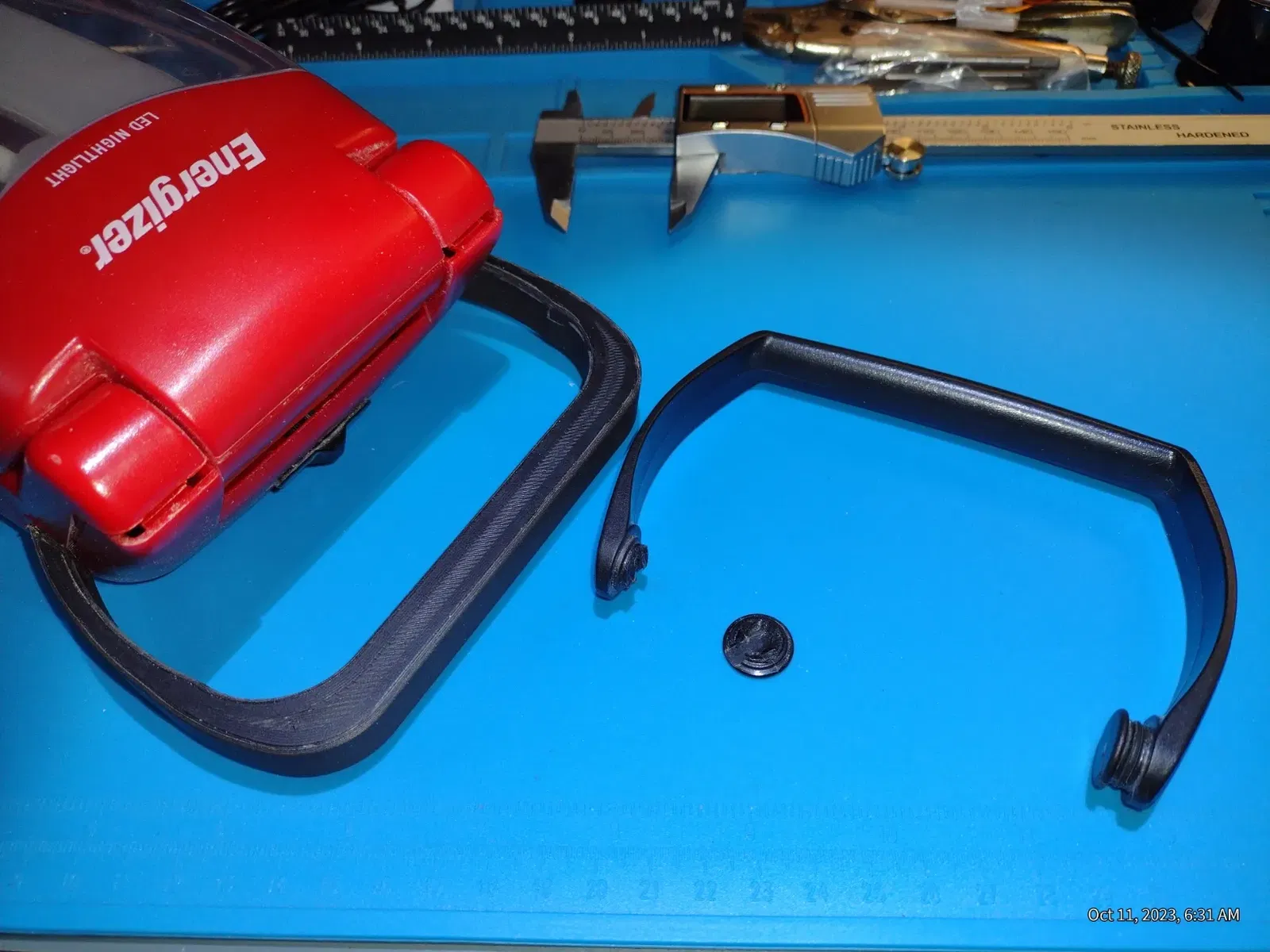

Tôi đã có chiếc đèn lồng này trong một cơn bão khi điện bị cắt trong nhiều ngày. Đây là chiếc cuối cùng trên kệ, các cửa hàng đã hết sạch đèn chạy bằng pin. Lúc đó tôi nghĩ nó xấu xí nhưng tôi đã phải lòng với sự hữu ích của nó mặc dù tay cầm bị gãy, tôi vẫn sử dụng nó rất nhiều. Tay cầm nguyên bản được làm bằng nhựa ép không đủ mạnh và nhanh chóng bị gãy. Vài tháng trước, tôi nhận ra rằng tôi có khả năng thiết kế CAD một tay cầm mới và chắc chắn hơn.

Hai thay đổi duy nhất của tôi so với tay cầm nguyên bản là tôi đã làm cho nó chắc chắn thay vì tay cầm “gân” và rỗng như ban đầu. Tôi cũng đã thêm (tùy chọn) các lỗ vít bên trong các tab và sử dụng hai vít tự khoan M3*6. Có lẽ điều đó là thừa nhưng tôi muốn sửa chữa này bền lâu.

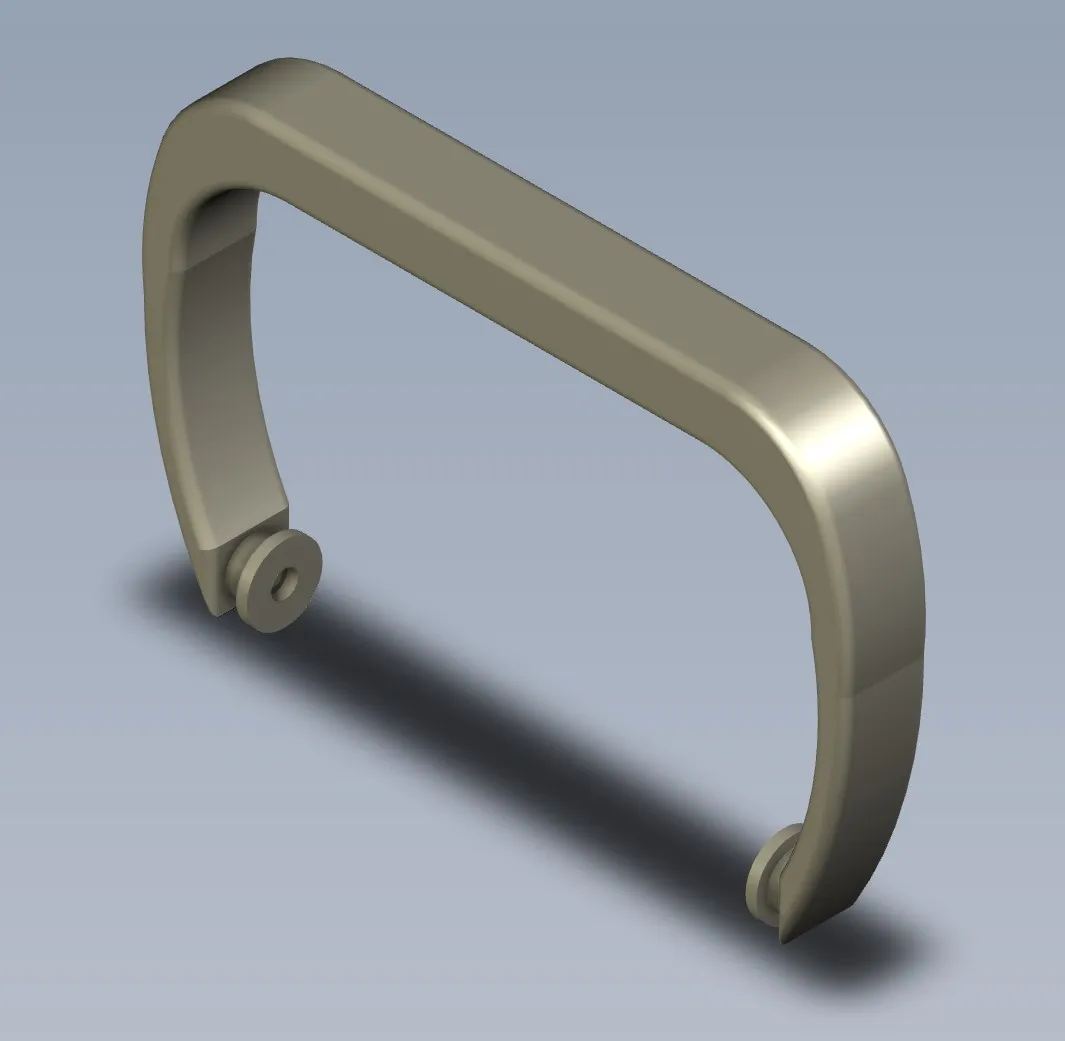

Tôi đã theo dõi một hướng dẫn từ TeachingTech trên YouTube về cách tạo một phần bằng cách vẽ theo một bức ảnh trong Onshape. Tìm kiếm trên YouTube với từ khóa “Parts that fit odd shaped objects - 3D design for 3D printing”. Đó là một nỗ lực khá đơn giản.

Cách tôi nhìn nhận là tôi đã giữ được một chiếc đèn lồng yêu thích mà bạn không thể tìm thấy ở các cửa hàng nữa trong khi cũng giữ nó khỏi bãi rác. Thắng-Thắng trong cuốn sách của tôi.

PLA thì ổn nhưng để có sức mạnh thực sự, hãy sử dụng PETG hoặc tương tự và trong trường hợp của tôi, tôi đã chọn 100% độ đặc mặc dù điều đó là thừa.

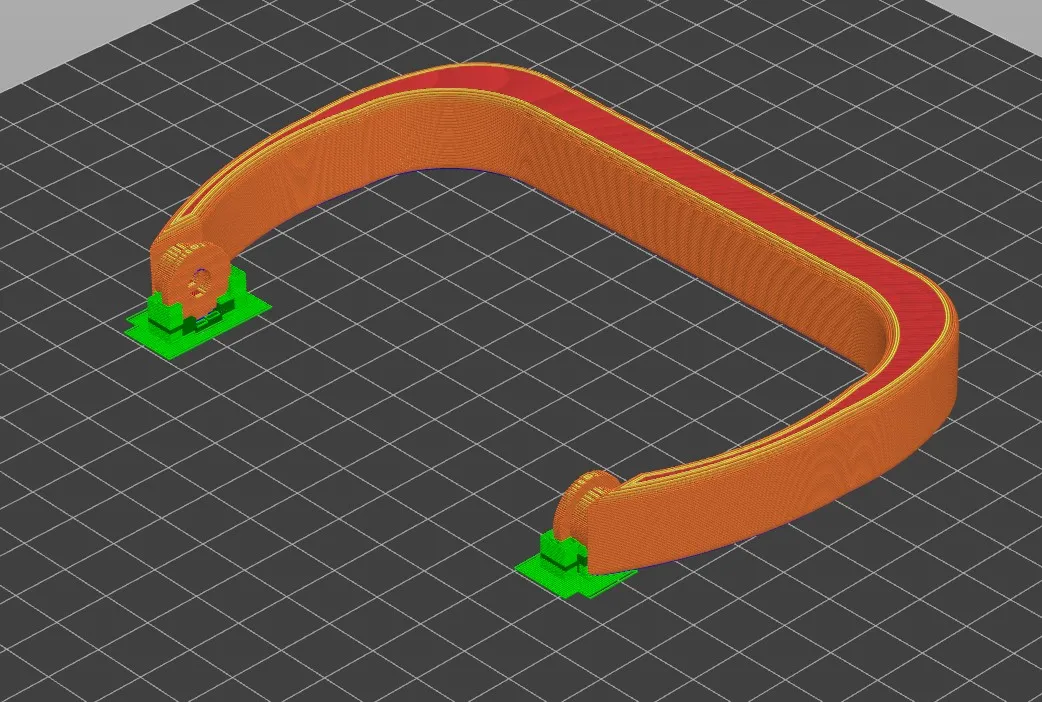

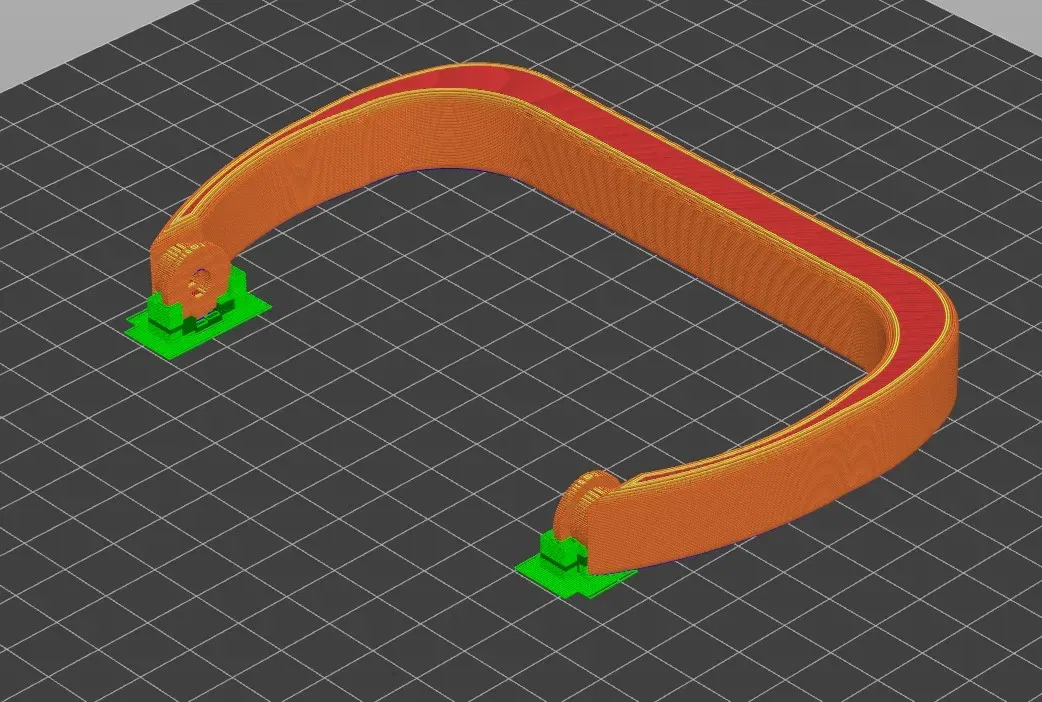

Bạn sẽ muốn sử dụng hỗ trợ mặc định xung quanh các tab trục để giữ cho độ tròn. Ngoài ra, chỉ cần in phẳng.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
2
Tổng dung lượng
322,4 KB
File lớn nhất
181,7 KB
