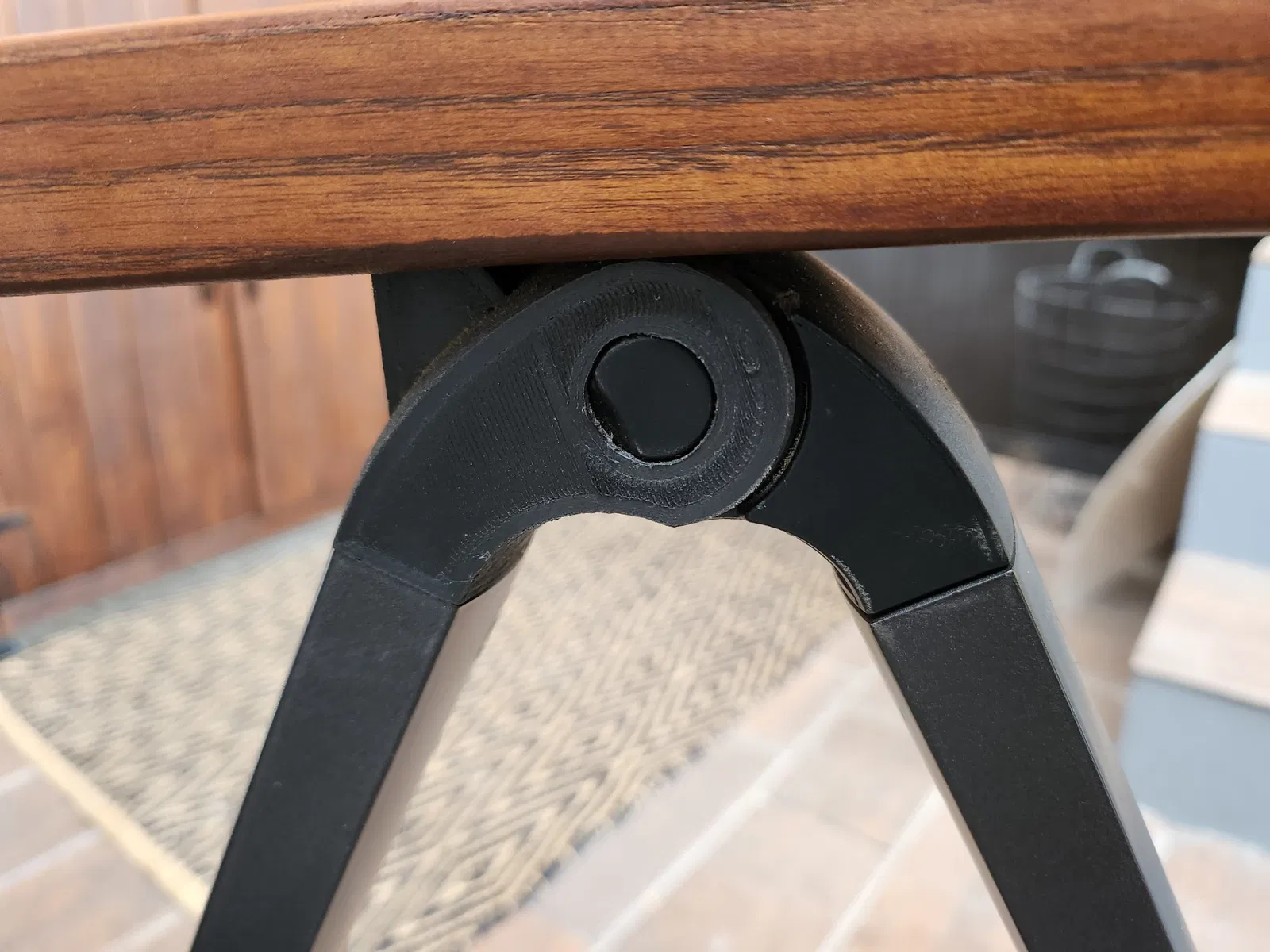

Khớp thay thế cho ghế vườn

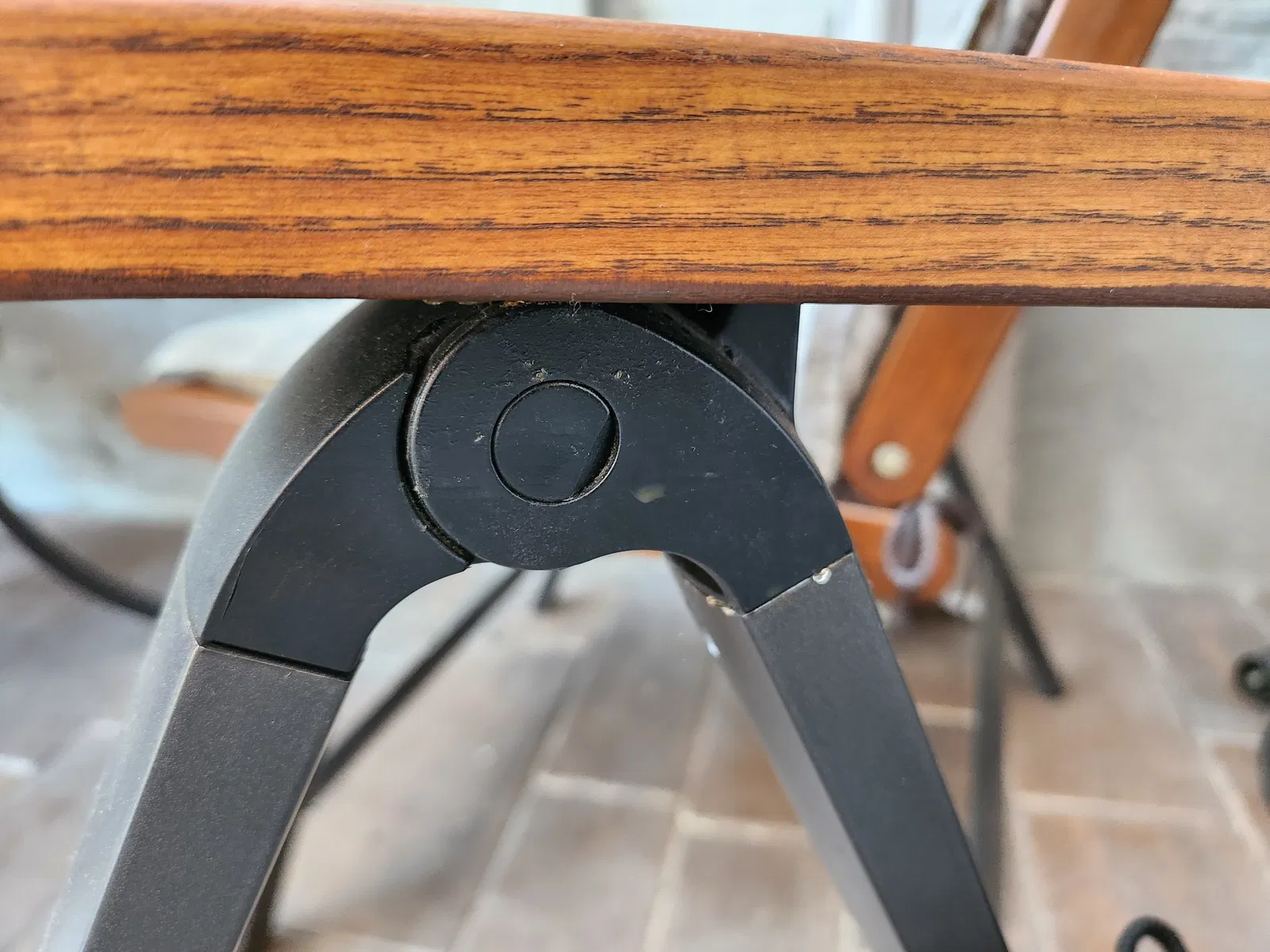

Đây là bộ phận thay thế phức tạp nhất mà tôi từng làm và có lẽ sẽ rẻ hơn và nhanh hơn nhiều nếu chỉ mua một chiếc ghế vườn mới. Nó đã mất 11 lần lặp để có được kết quả hài lòng, nhưng bây giờ nó đã hoạt động được 3 năm mà không gặp vấn đề gì.

Vì bộ phận này bị căng thẳng khá nhiều (đó là lý do tại sao bộ phận gốc bị hỏng) nên tôi đã quyết định sử dụng nylon chứa carbon và vít thép để tăng cường các phần quan trọng. Do sự giãn nở nhiệt tương đối cao của Nylon, tôi đã sử dụng mẫu thoát ở các bề mặt hẹp hơn để giảm căng thẳng biến dạng (được kiểm soát bởi biến antiwarp trong mã nguồn).

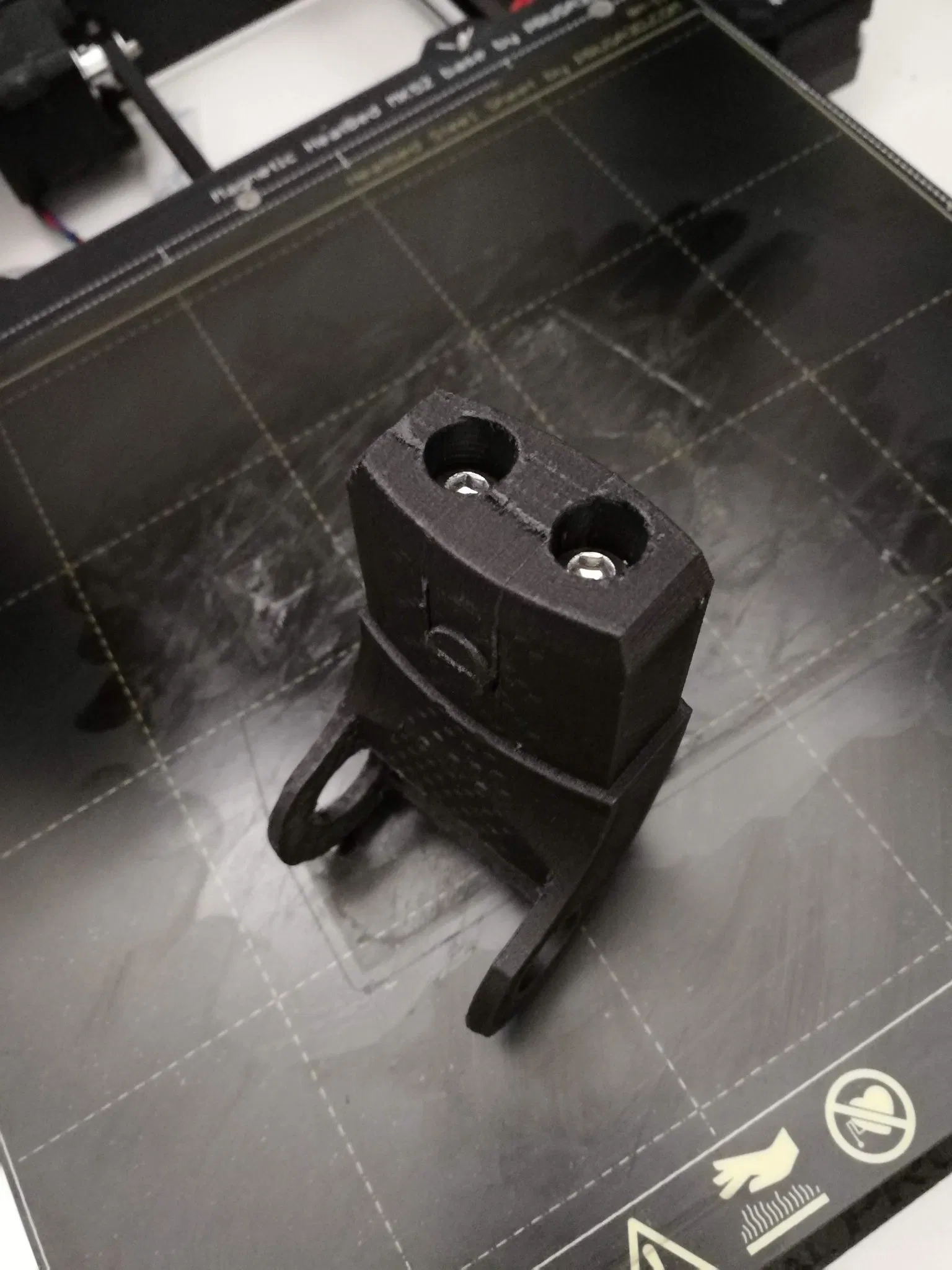

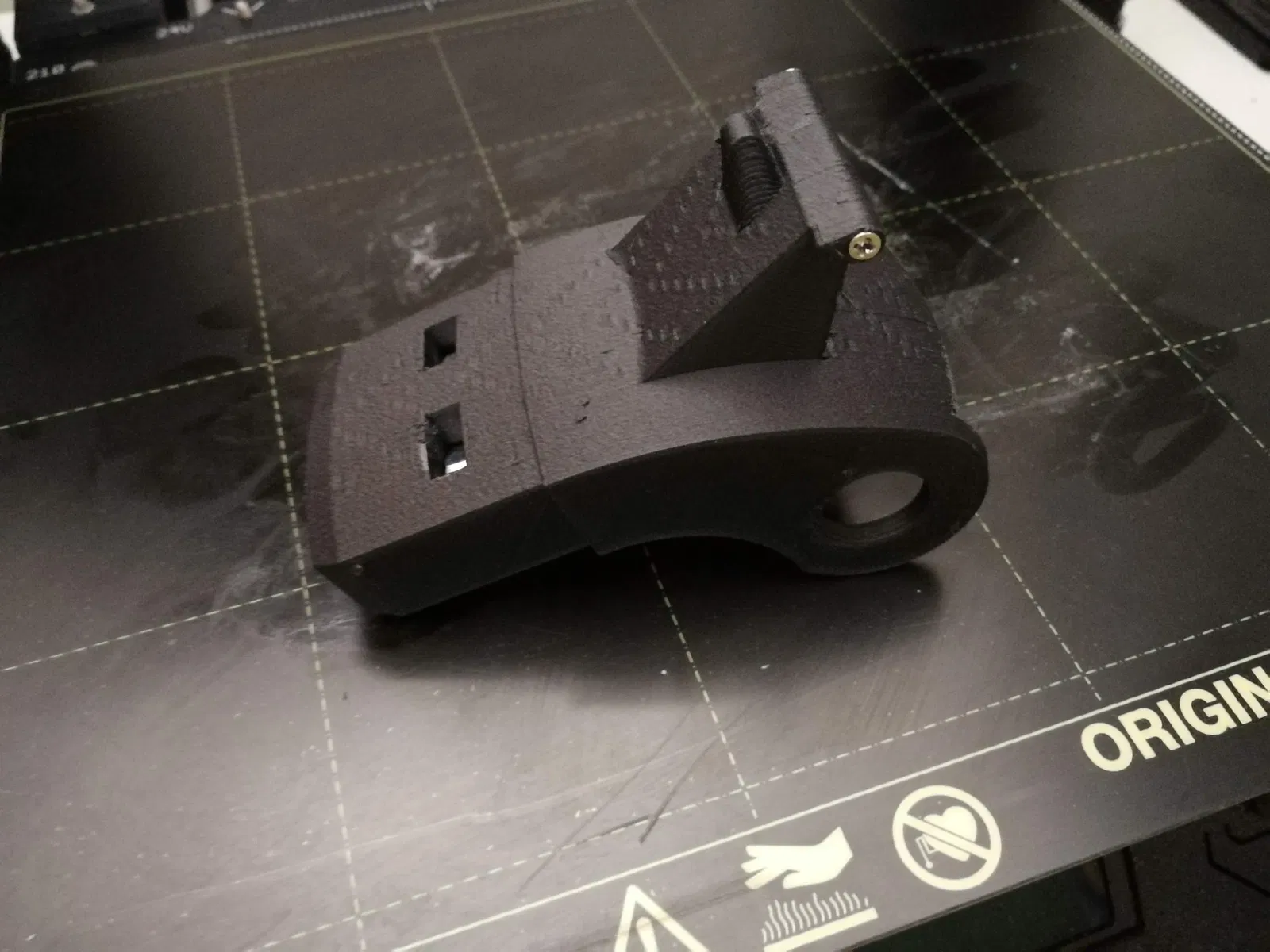

Để in, cần có giá đỡ. Đối với lắp ráp cuối cùng, 2× vít M6×55 + đai ốc và 2× vít M2×12 với đầu phẳng.

Tín dụng

Thư viện ren mét của Dan Kirshner: https://dkprojects.net/openscad-threads/
