Thay thế bánh xe và chân cho xe đẩy Target

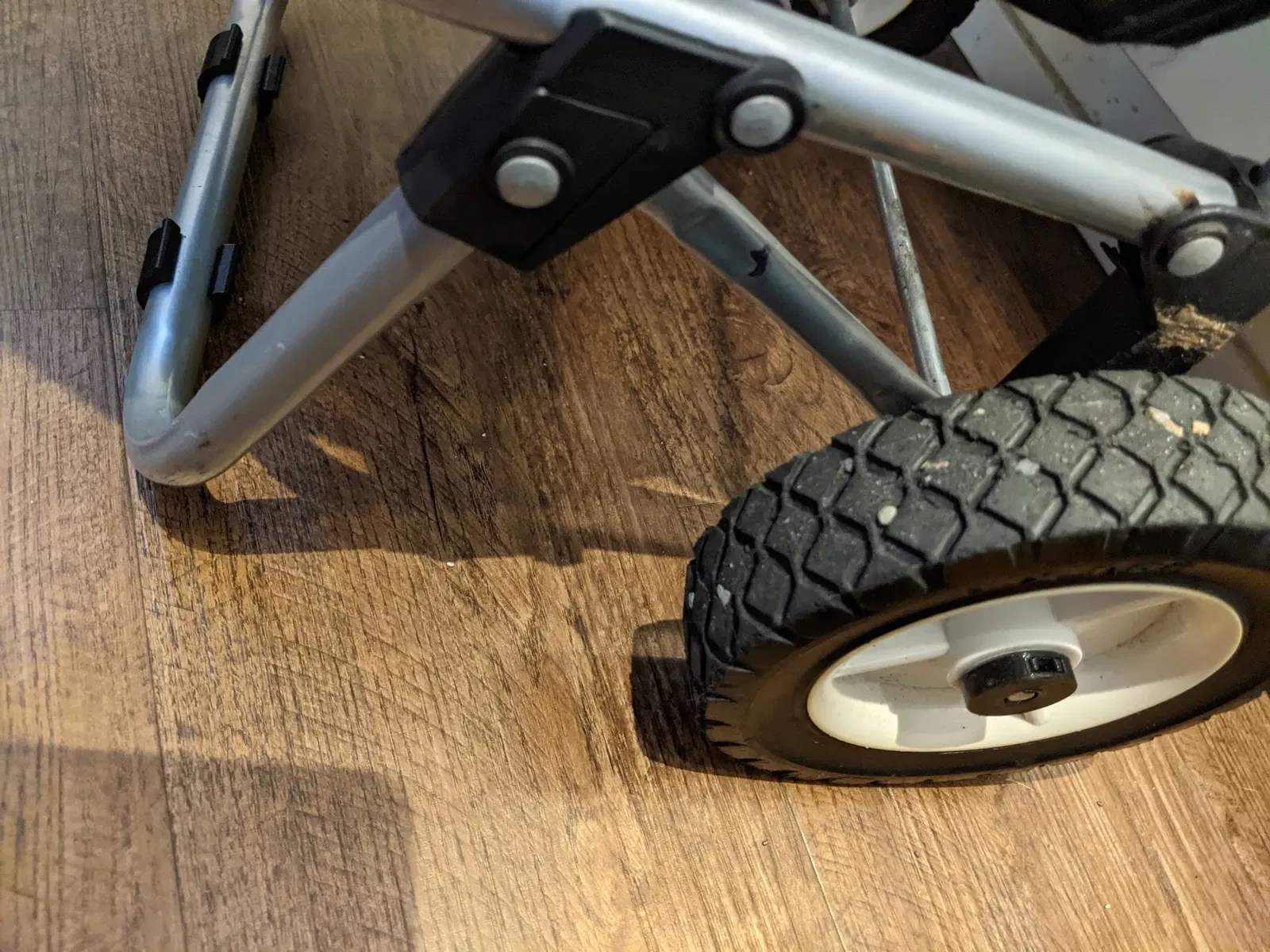

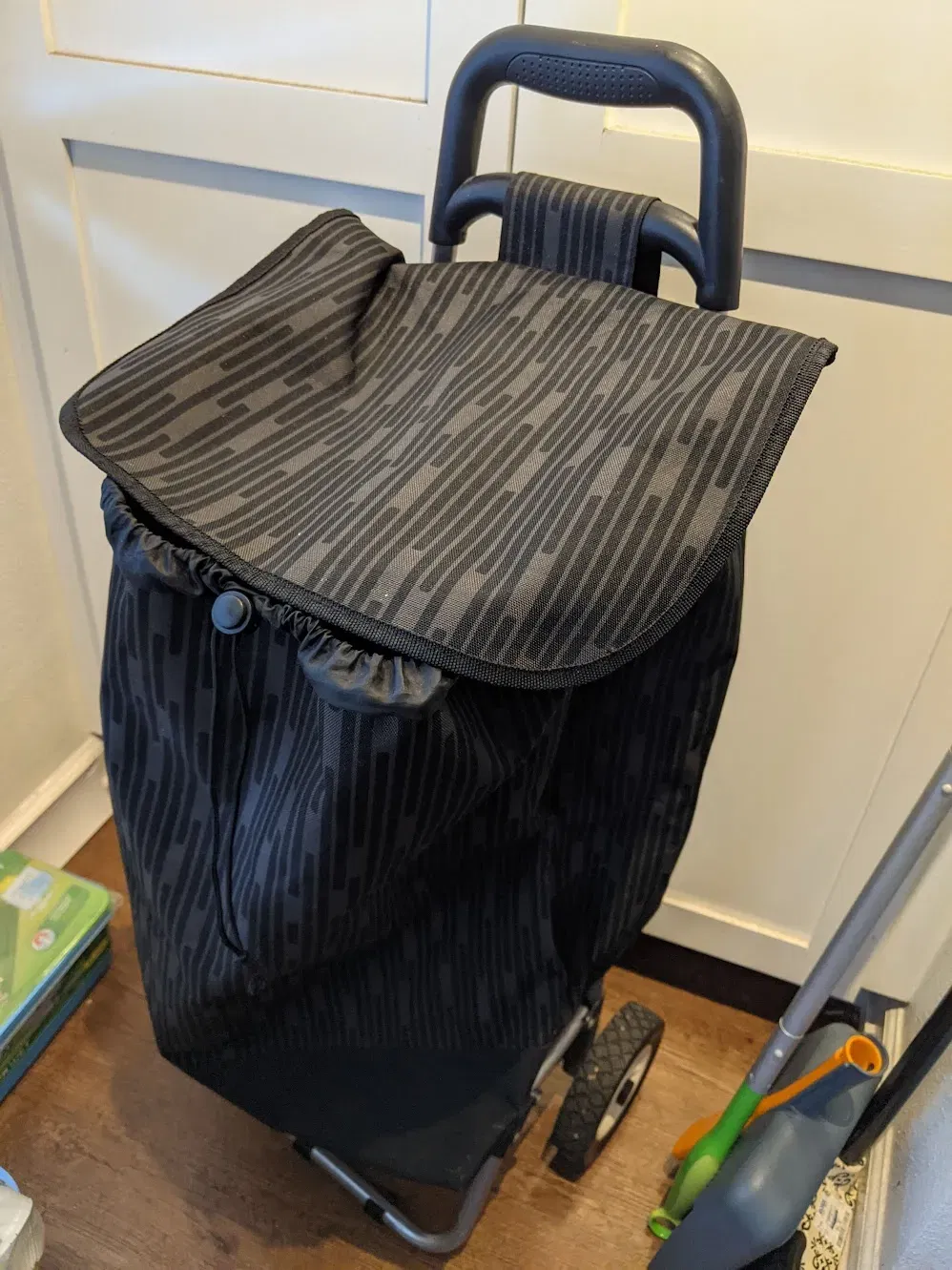

Bánh xe nguyên bản cho xe đẩy mua sắm gập này từ Target (dưới thương hiệu "túi tái sử dụng" của họ) được làm bằng bọt xốp mỏng manh và nhựa mỏng được gắn bằng một cái ghim bobby. Khi một trong số chúng bị gãy, tôi đã thay thế chúng bằng một cặp bánh xe chắc chắn từ cửa hàng phần cứng địa phương, với vòng bi in 3D để phù hợp với sự khác biệt giữa trục 7.5mm của xe đẩy và đường kính trong của bánh xe là một phần tư inch. Tôi cũng đã thiết kế một bộ phận thay thế chắc chắn hơn cho cụm ghim và nắp giữ bánh xe trên trục.

Cũng có một số "chân" giống như móng ngựa trên thanh bên ngoài đã bị gãy hoặc rơi ra: tôi đã thiết kế một bộ phận thay thế cho phần đó nữa. Cái đã rơi ra có vẻ như đã ở trên một phần hẹp hơn của thanh, vì vậy tôi đã thu hẹp thiết kế "giày" xuống một milimet từ các kích thước mà tôi đã có của phần đã giữ lại: cả hai phiên bản đều được bao gồm ở đây.

Tôi đã sử dụng những bộ phận này trong vài năm, và chưa gặp phải bất kỳ vấn đề nào. (Các bộ phận thay thế chân gần đây hơn, nhưng chúng không có vẻ kém bền hơn những cái đi kèm với túi.)

Hướng dẫn in và lắp ráp

In một nắp, ghim và vòng bi cho mỗi bánh xe. Trượt vòng bi vào trục, sau đó bánh xe vào vòng bi. Cuối cùng, đặt nắp lên đầu trục (bằng phẳng với đầu rất nhọn), và trượt ghim vào đường hầm đã khắc trong nắp: nó nên bám vào phần hẹp hơn của trục nơi mà ghim bobby ban đầu đã được.

Tất cả những thứ này đều được định hướng như tôi đã in chúng trên giường: giày thanh cần hỗ trợ cho chốt bên trong đi vào các lỗ của thanh (cấu trúc hỗ trợ "Organic" của eSlicer 2.6 hoạt động rất tốt).

Tôi khuyên rằng các vòng bi và giày nên được in ở mức độ đầy 100%: một giày thô được in với mức độ đầy mặc định 15% đã gãy vào lần thứ hai tôi mang xe đẩy ra ngoài.

Tôi đã in tất cả những thứ này bằng PETG: các vật liệu khác có thể hoạt động, nhưng tôi không chắc mình sẽ mạo hiểm với độ giòn của PLA.

Nguồn

Các tệp nguồn OpenSCAD tham số cho những bộ phận này có sẵn trên GitHub.
