Bản lề cửa nhiên liệu cho Citroën Xantia

Bối cảnh:

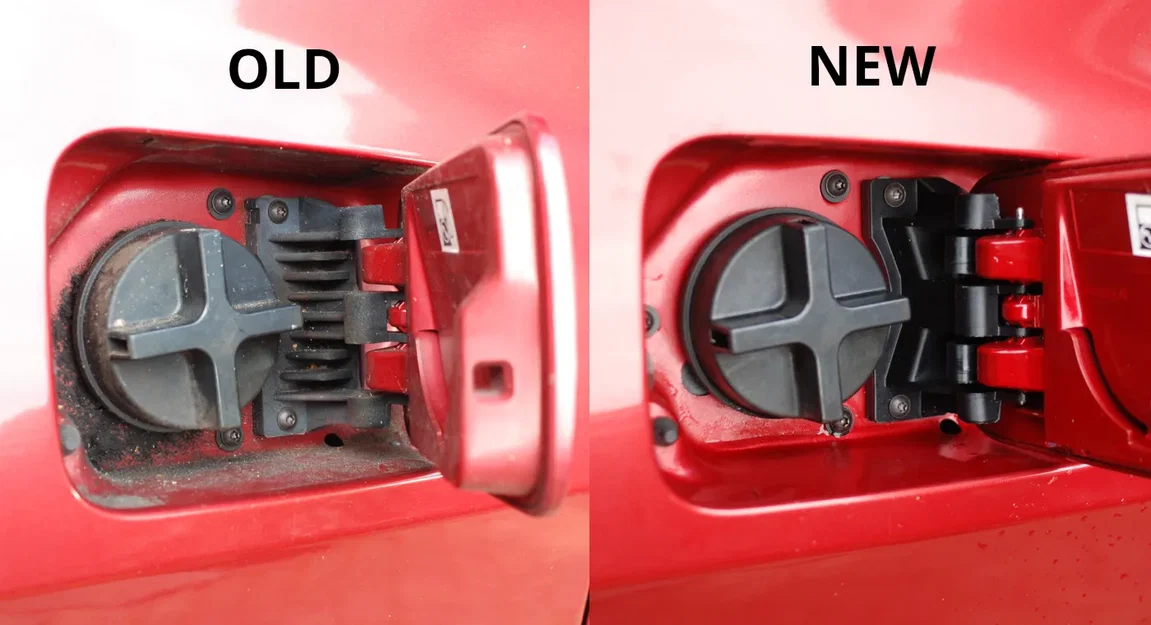

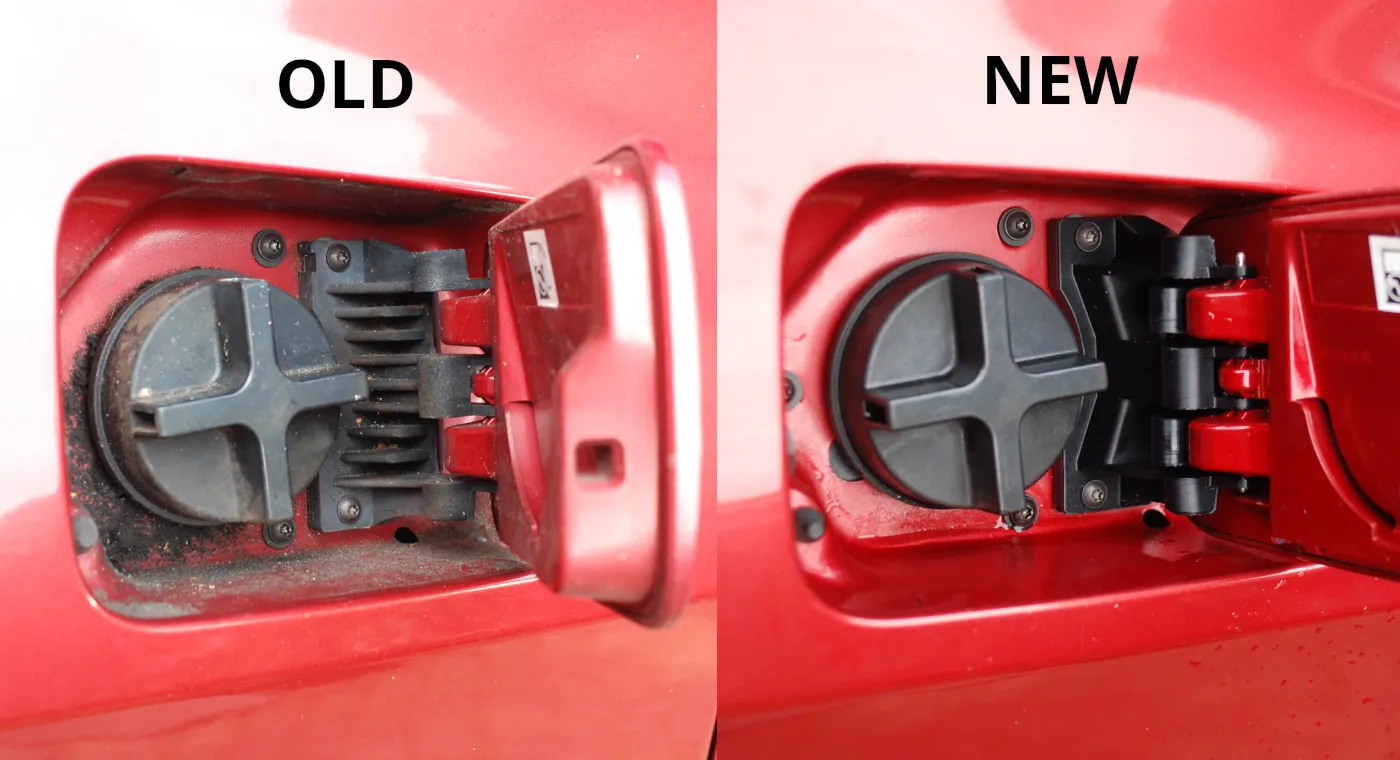

Bản lề cửa nhiên liệu của Citroën Xantia có lò xo giữ cửa ở vị trí đóng hoặc mở, những lò xo này là một phần không thể thiếu của bản lề và thường bị hỏng. Các bộ phận thay thế chính hãng không còn có sẵn.

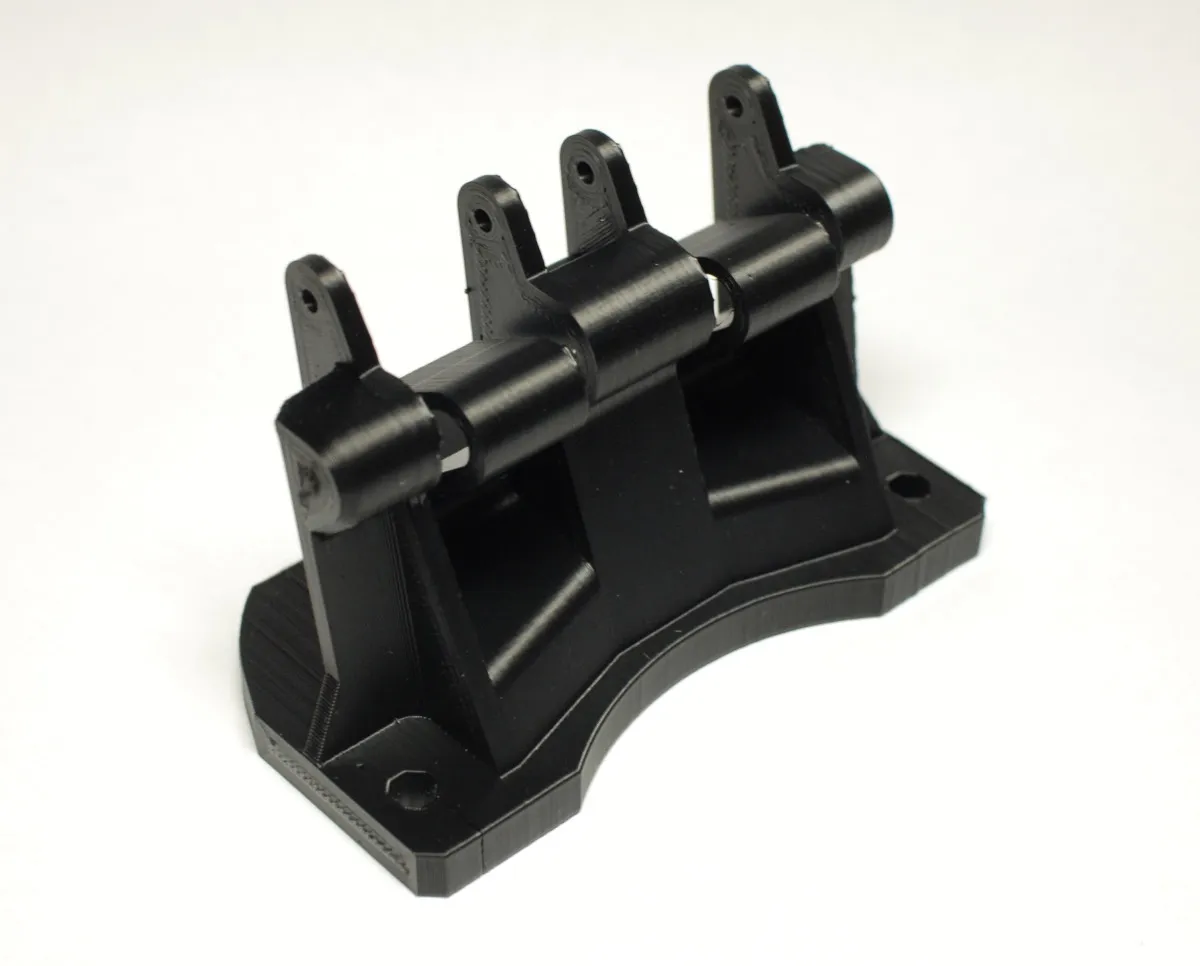

Các thành viên của Diễn đàn CLB Andre Citroen Đức đã tạo ra một bộ thay thế bằng cách sử dụng in 3D, công việc tuyệt vời của họ đã truyền cảm hứng cho tôi để tạo ra phiên bản riêng của mình, trong đó tôi đã lệch một chút so với bản gốc, được ép nhựa, để tối ưu hóa mô hình của mình cho việc in 3D.

Số bộ phận gốc là 96081621, nó nên phù hợp với tất cả các Xantia bất kể năm mẫu.

In ấn:

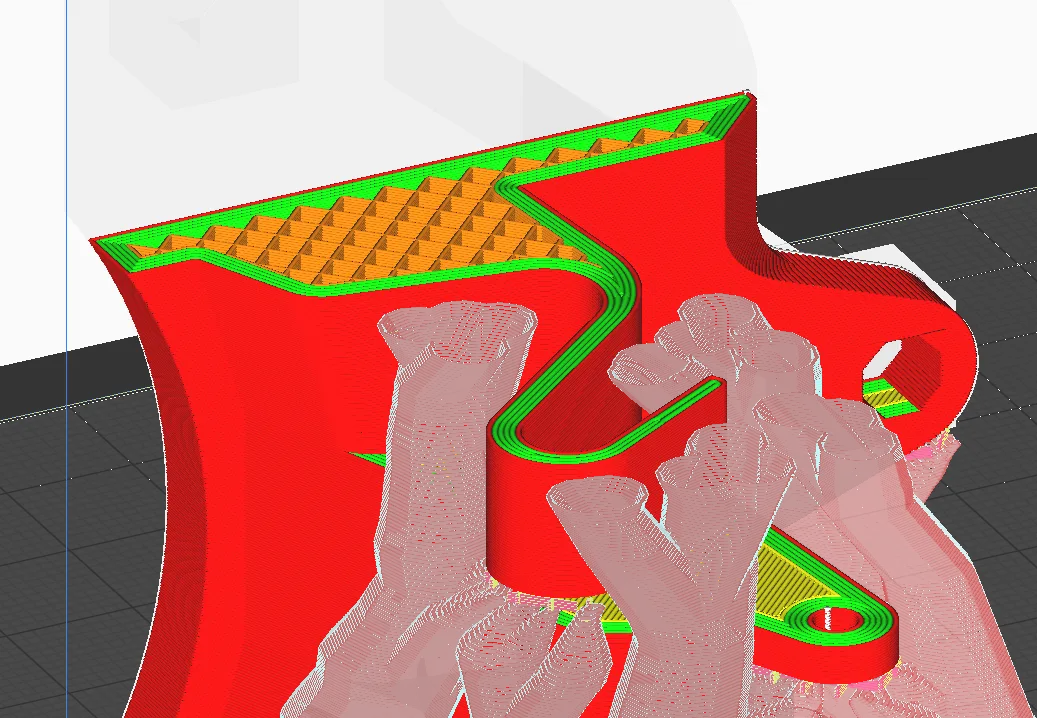

Tôi khuyên bạn nên sử dụng ASA-Filament nhưng nếu bạn sống ở một khí hậu ôn hòa mà không có nhiệt độ cao, PETG cũng sẽ hoạt động tốt. Điều quan trọng là phải sử dụng hướng in như trong ảnh chụp màn hình, nếu không, các lò xo sẽ không đủ bền. Các lỗ gắn không cần hỗ trợ, tôi đã sử dụng các bộ chặn hỗ trợ. Tôi đã thêm một phần cầu hy sinh vào các lò xo, để bạn có được kết quả in tốt khi sử dụng hỗ trợ Tree chỉ đặt trên bề mặt xây dựng.

Cài đặt in của tôi:

Xử lý sau in:

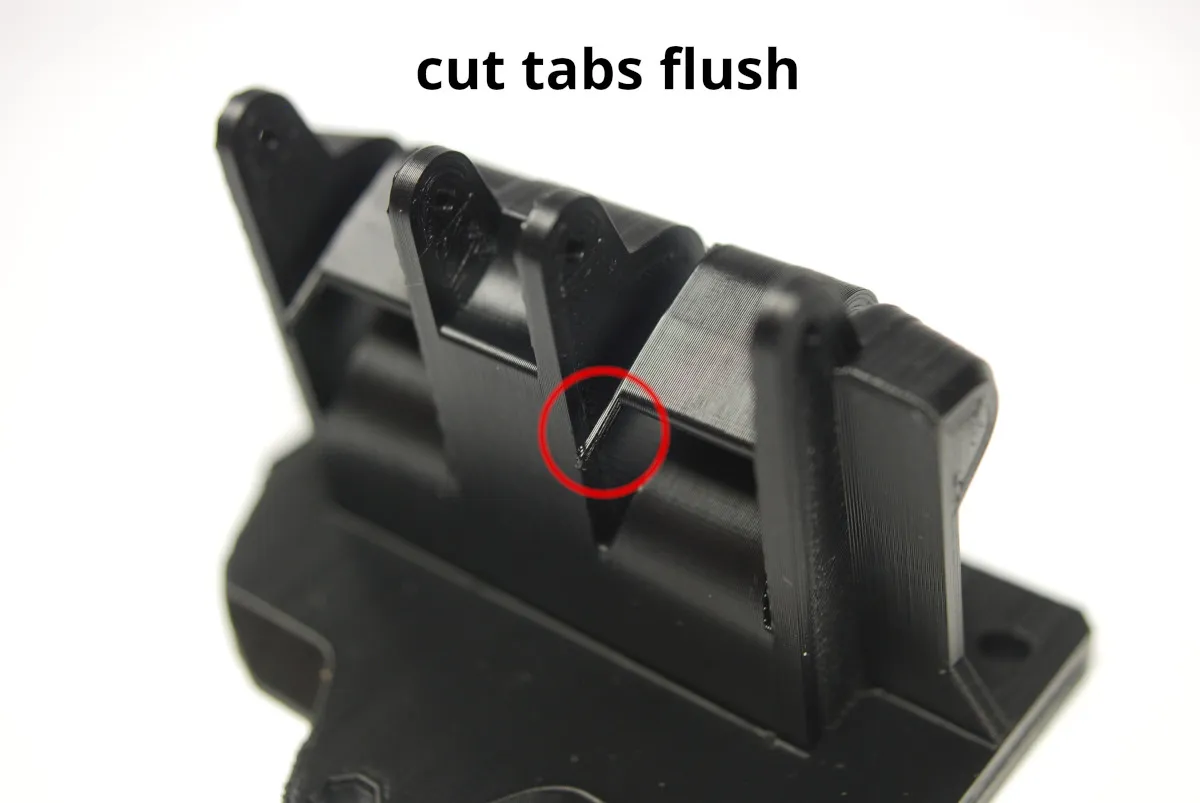

Sau khi gỡ bỏ hỗ trợ, cắt các tab hy sinh, kéo dài từ các lò xo, cho phẳng. Tôi rất khuyên bạn nên khoan các lỗ cho chốt của cửa nhiên liệu bằng mũi khoan 3mm. Sử dụng một chút mỡ chống nước trên các lò xo để tránh kêu.

Cập nhật:

Nguồn gốc và tuyên bố miễn trừ trách nhiệm:

Như đã đề cập ở trên, mô hình này được lấy cảm hứng từ công việc của người khác, nhưng vì tôi đã tạo ra mô hình CAD từ đầu nên tôi đã đánh dấu mô hình này là sáng tạo của riêng mình, nếu ai đó nghĩ khác xin vui lòng liên hệ với tôi.

Tôi đã kiểm tra phần này, nhưng như đã đề cập trong giấy phép Creative Commons, điều này không đi kèm với bất kỳ loại bảo đảm nào, hãy sử dụng nó theo rủi ro của riêng bạn.
