Giá đỡ kẹp Dremel model 395 cho máy công cụ 3D

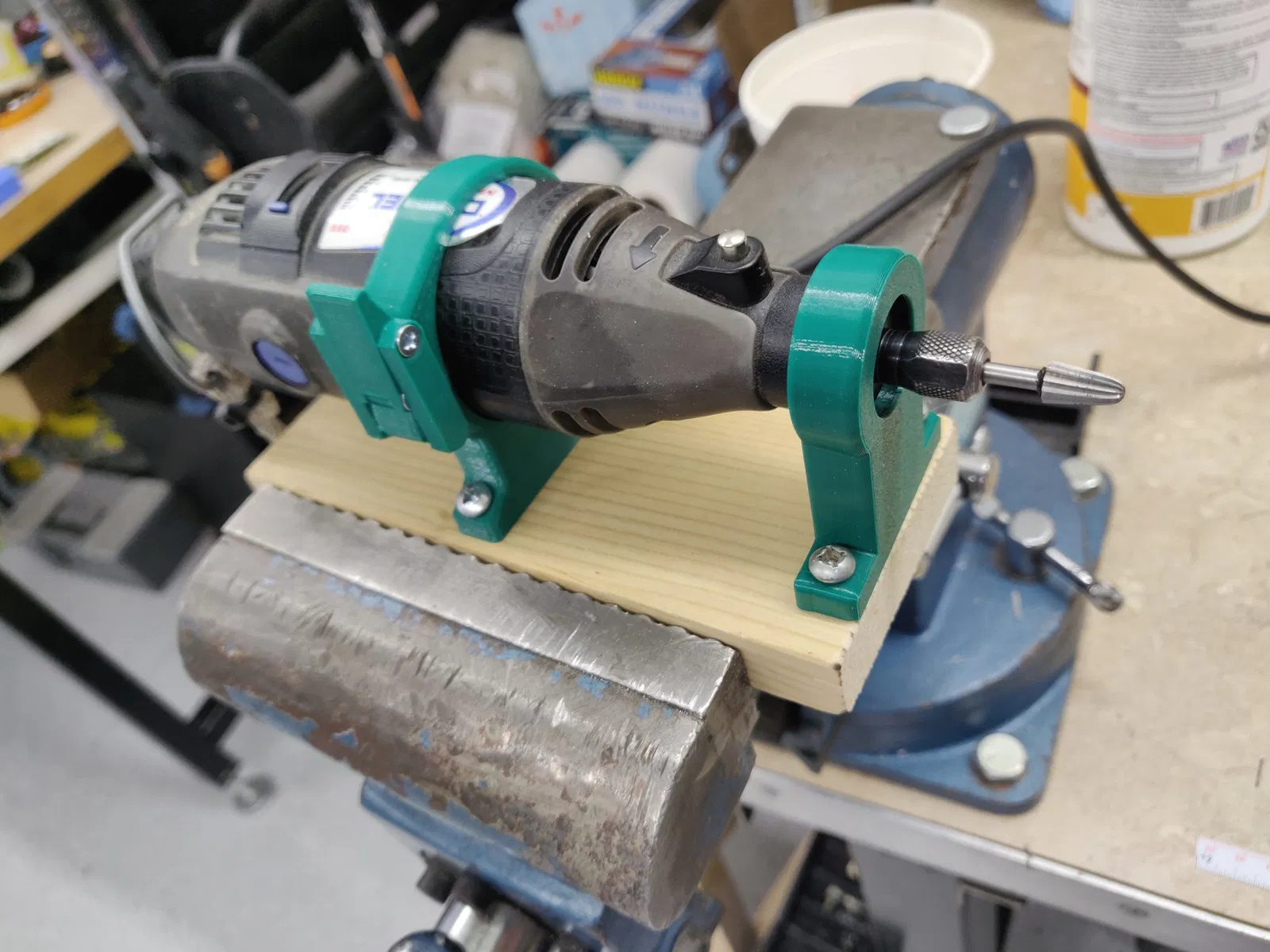

Giá đỡ này được thiết kế cho mô hình Dremel 395, có thân tròn khoảng ~47mm ở khu vực kẹp. Giá đỡ phía trước hơi thuôn ở bên trong để cho phép động cơ Dremel chỉ cần được trượt vào giá đỡ phía trước cho đến khi khít, và sau đó đóng kẹp phía sau. ID của giá đỡ phía trước được kích thước cho phần mũi có đường kính 26.75mm của động cơ.

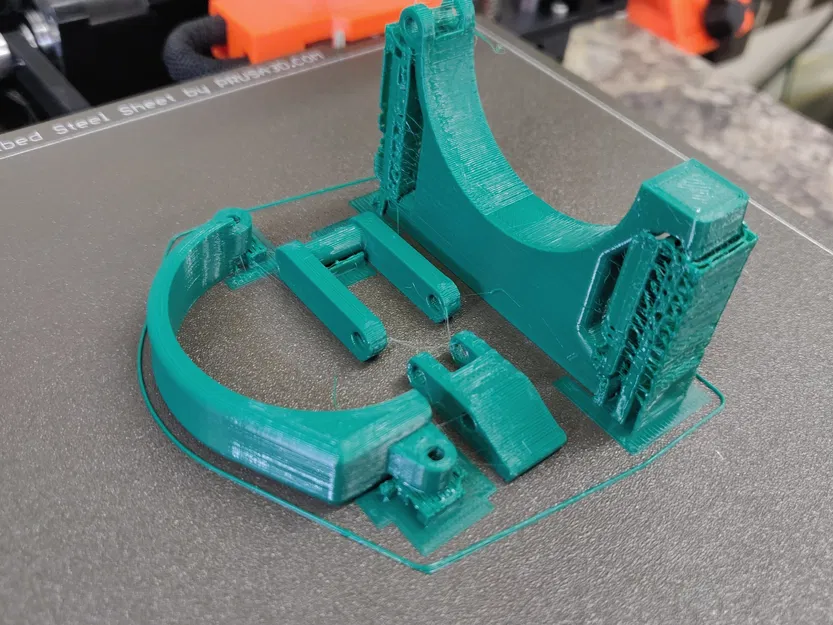

Tôi đã in cái này bằng cả ASA và PETG với độ dày 0.2mm, 4 lớp viền, 5 và 4 lớp trên và dưới tương ứng, và 30% độ đầy gyroid. Bạn có thể cần một số giá đỡ tùy thuộc vào cách bạn đặt các phần lên bàn in. (Trong các bản in sau, tôi đã đặt đáy kẹp nằm ngang so với hình ảnh bàn in màu xanh.)

Các lỗ vít được kích thước rộng ở các đầu ngoài và khít ở các ống bên trong, để bạn chỉ cần vặn chúng vào mà không cần đai ốc.

Bạn sẽ cần hai vít đầu phẳng M3x12mm và một vít đầu phẳng M3x20mm.

Cũng bao gồm một mô hình Fusion 360 hoàn toàn có tham số cho thiết kế. Thiết kế chốt (bao gồm) được nhập/tham chiếu bởi mô hình giá đỡ động cơ.

Tôi đã mượn ý tưởng, chẳng hạn như thiết kế chốt, từ giá đỡ Dremel latched MK2 của Vegster (nhưng không sexy bằng).

Cập nhật V1: Các tệp V1 thực hiện một số tinh chỉnh nhỏ:

1. Tăng kích thước chiều rộng của các tay bám để làm cho nó chắc chắn hơn một chút
2. Tăng đường kính của khớp bản lề và khớp bám-với-cần để làm cho chúng chắc chắn hơn

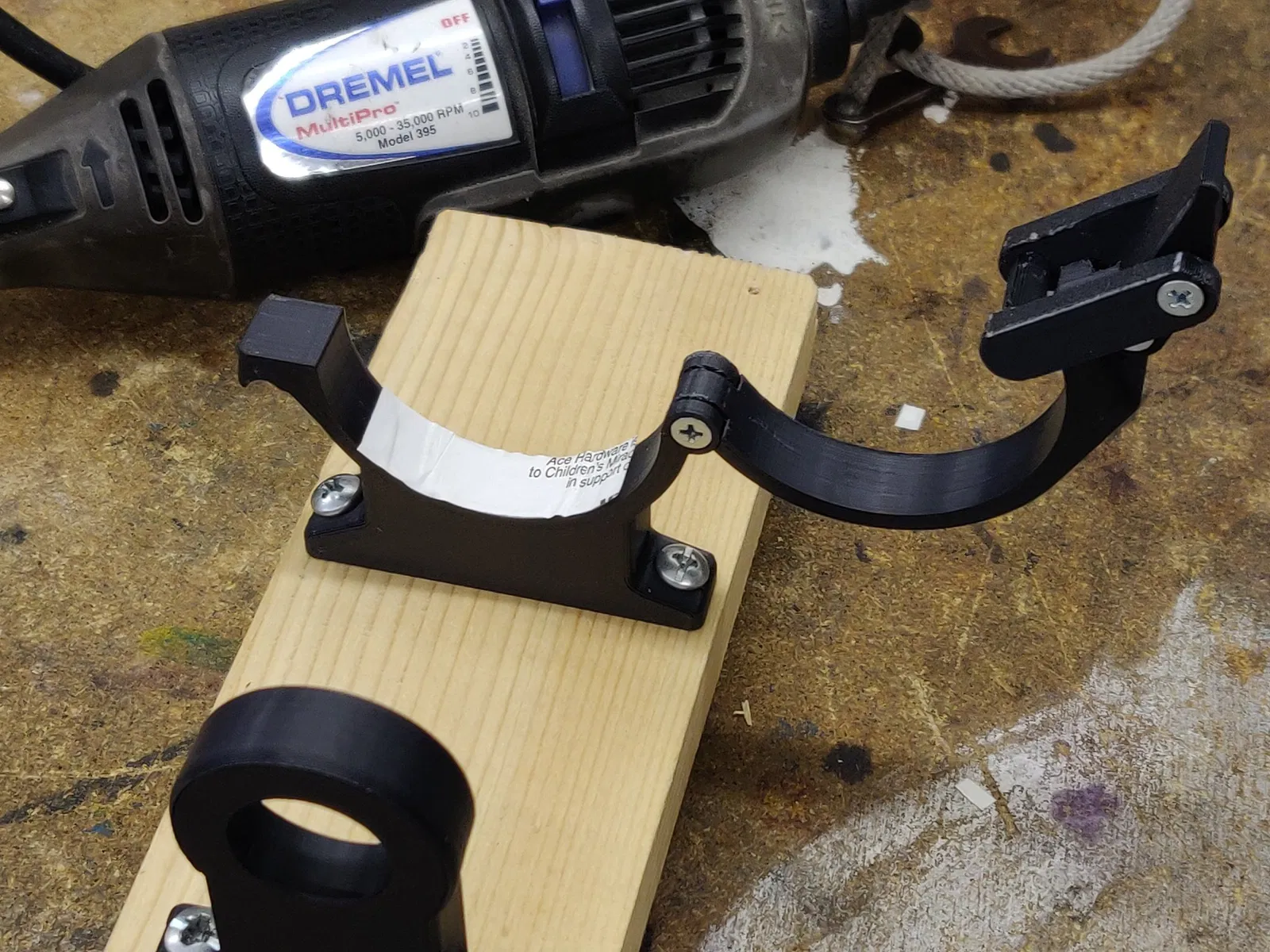

3. Tăng đường kính của kẹp để cho phép các biến thể kích thước thân động cơ nhỏ. Đặt một miếng băng dính xốp có keo ở khu vực kẹp để lấp đầy khoảng trống và cung cấp một cái nắm chắc chắn hơn.

Bạn đã xây dựng nó chưa? Vui lòng để lại một bình luận và đánh giá.
