Phụ kiện thay thế cho ghế ngồi xe lăn Rubix2

Thay thế….

Mục này chứa một bộ linh kiện thay thế hoàn toàn có thể tùy chỉnh cho việc gắn ghế vào khung của một chiếc xe lăn gập. Những linh kiện này nên phù hợp với nhiều xe lăn tiêu chuẩn gập của các thương hiệu khác nhau:

• Breezy Rubix2 (+Comfort)
• Breezy Helix2
• Breezy Basix2
• Breezy Parix
• Breezy Unix
• Pyro light optima
• Pyro start plus
• TOMTAR MR-LG (Dietz)
• Meyra Format silverline
• và nhiều hơn nữa…

Breezy Rubix2 là chiếc xe lăn mà tôi đã thiết kế cho nó, vì vậy đây cũng là chiếc có độ chính xác tốt nhất về mặt thiết kế và cũng là chiếc duy nhất mà tôi đã có thể thử nghiệm thực tế.

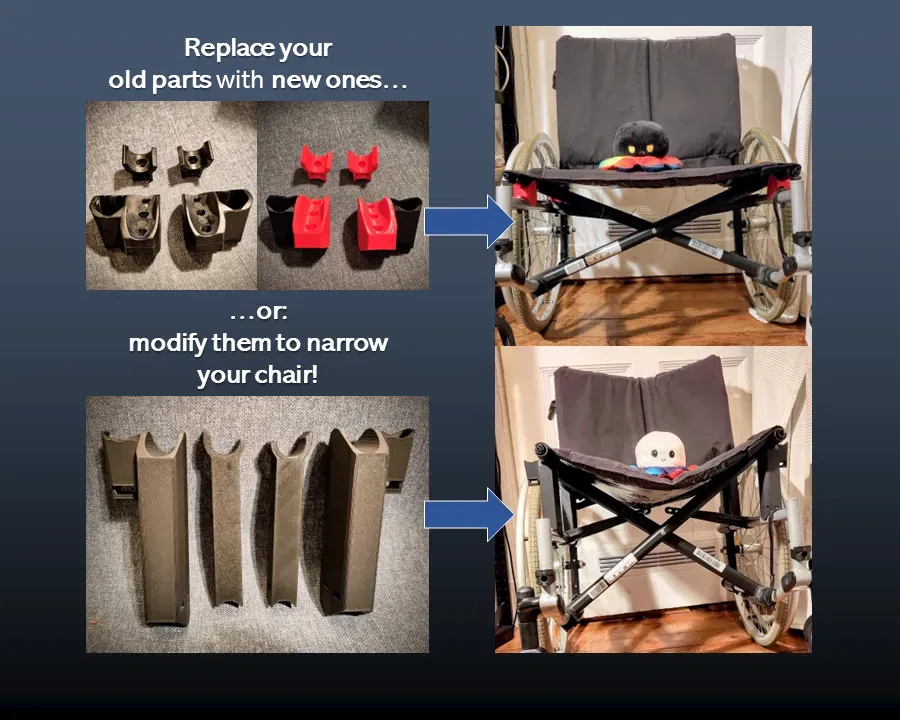

…và điều chỉnh!

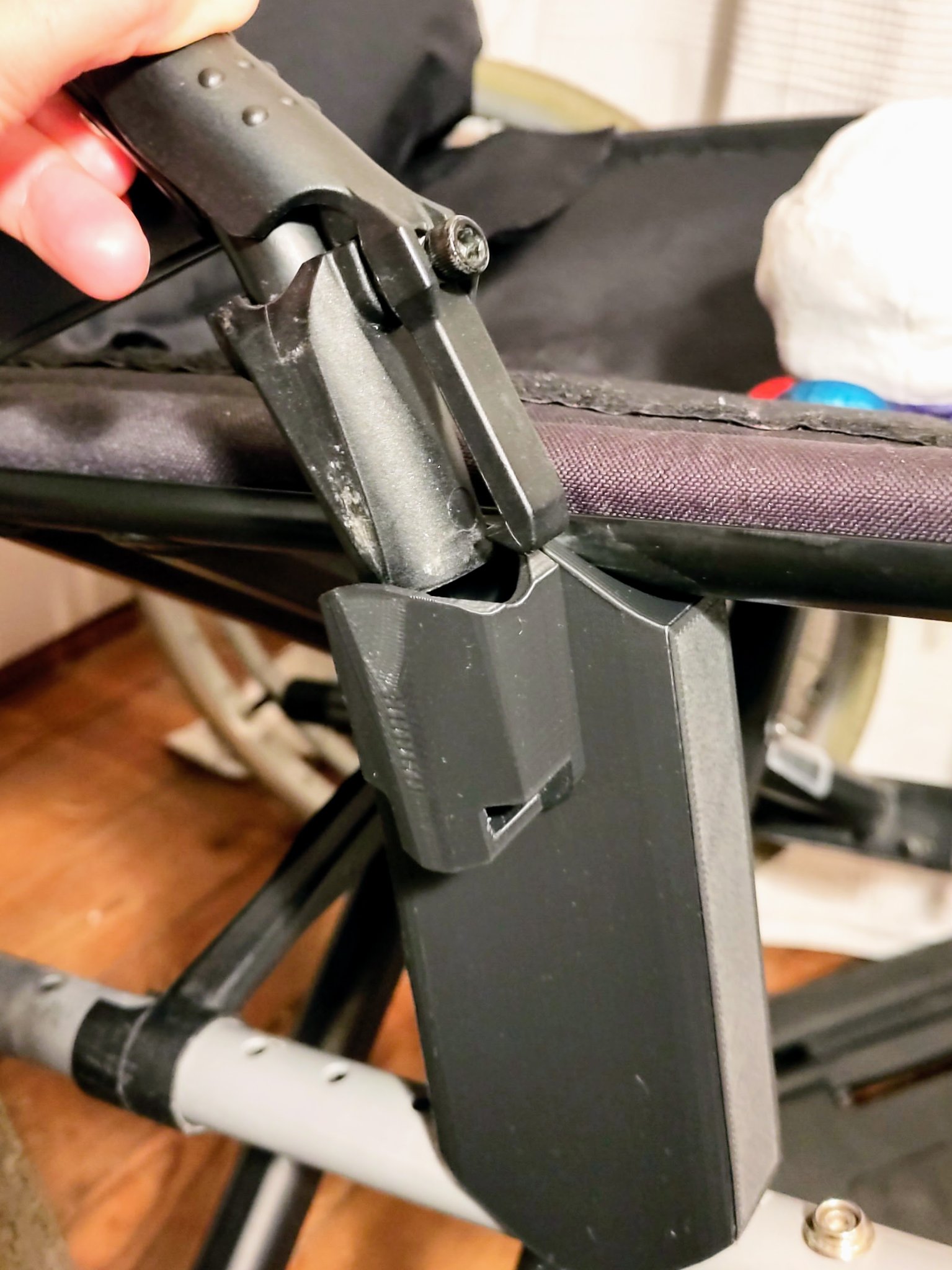

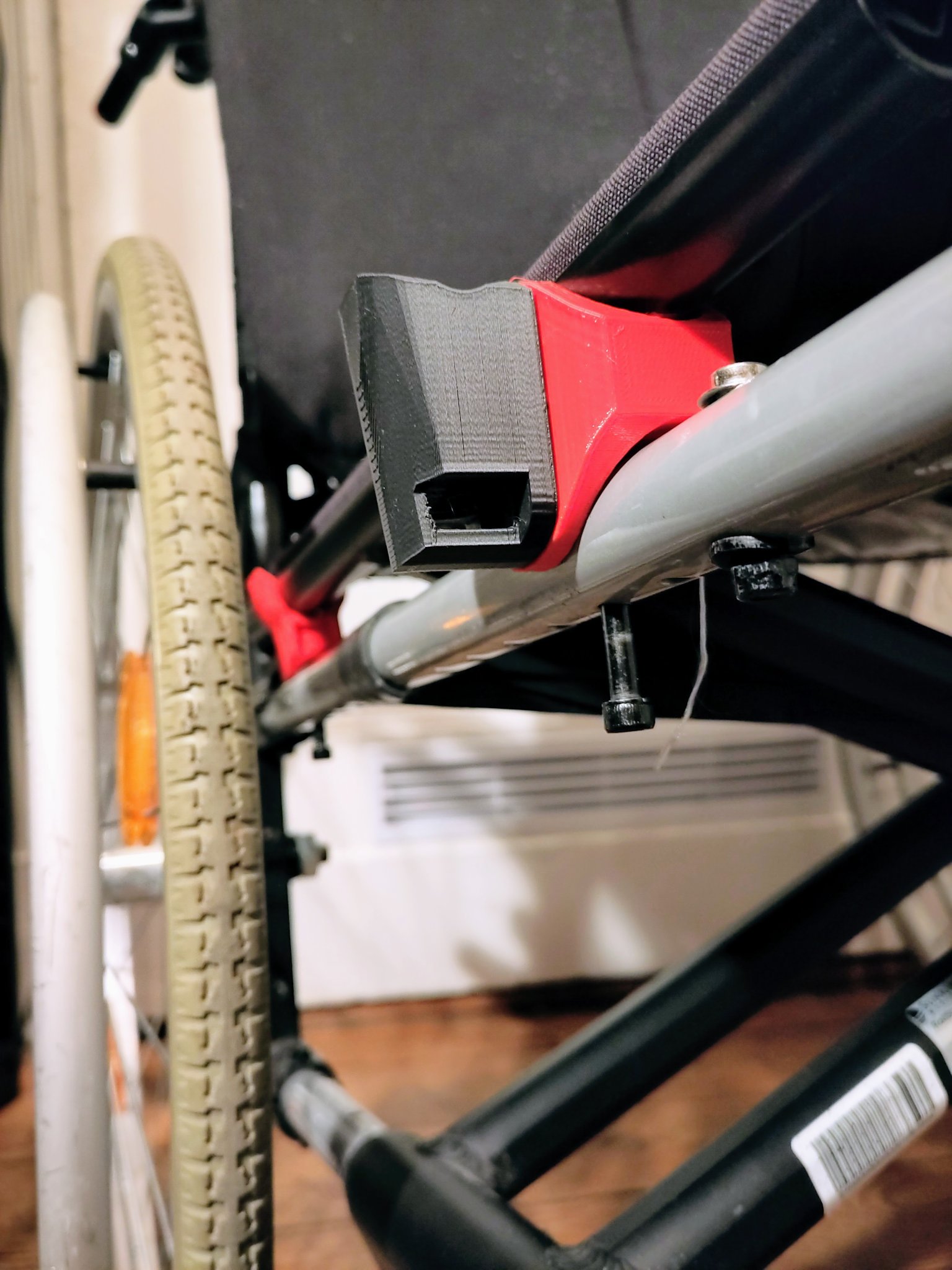

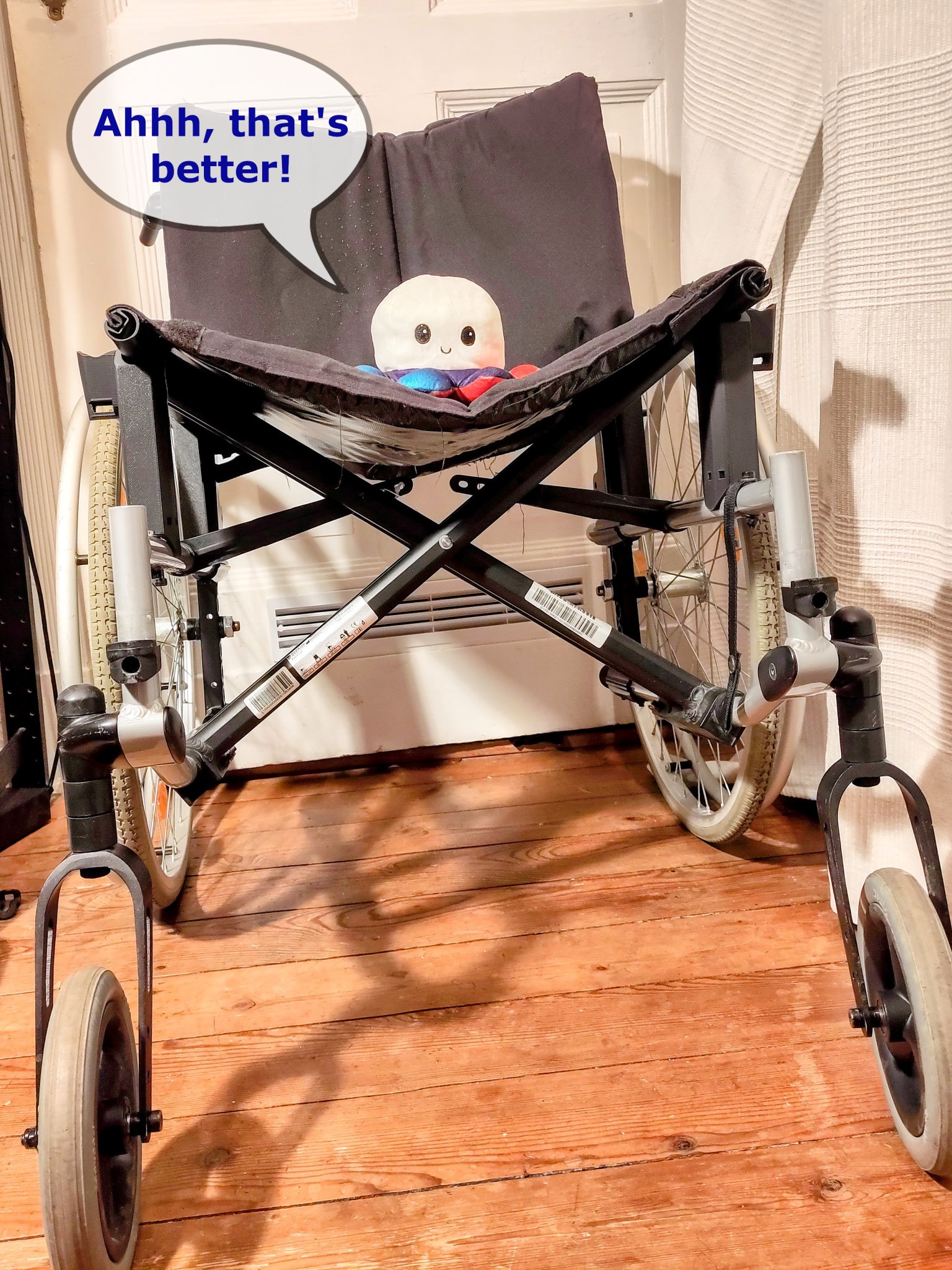

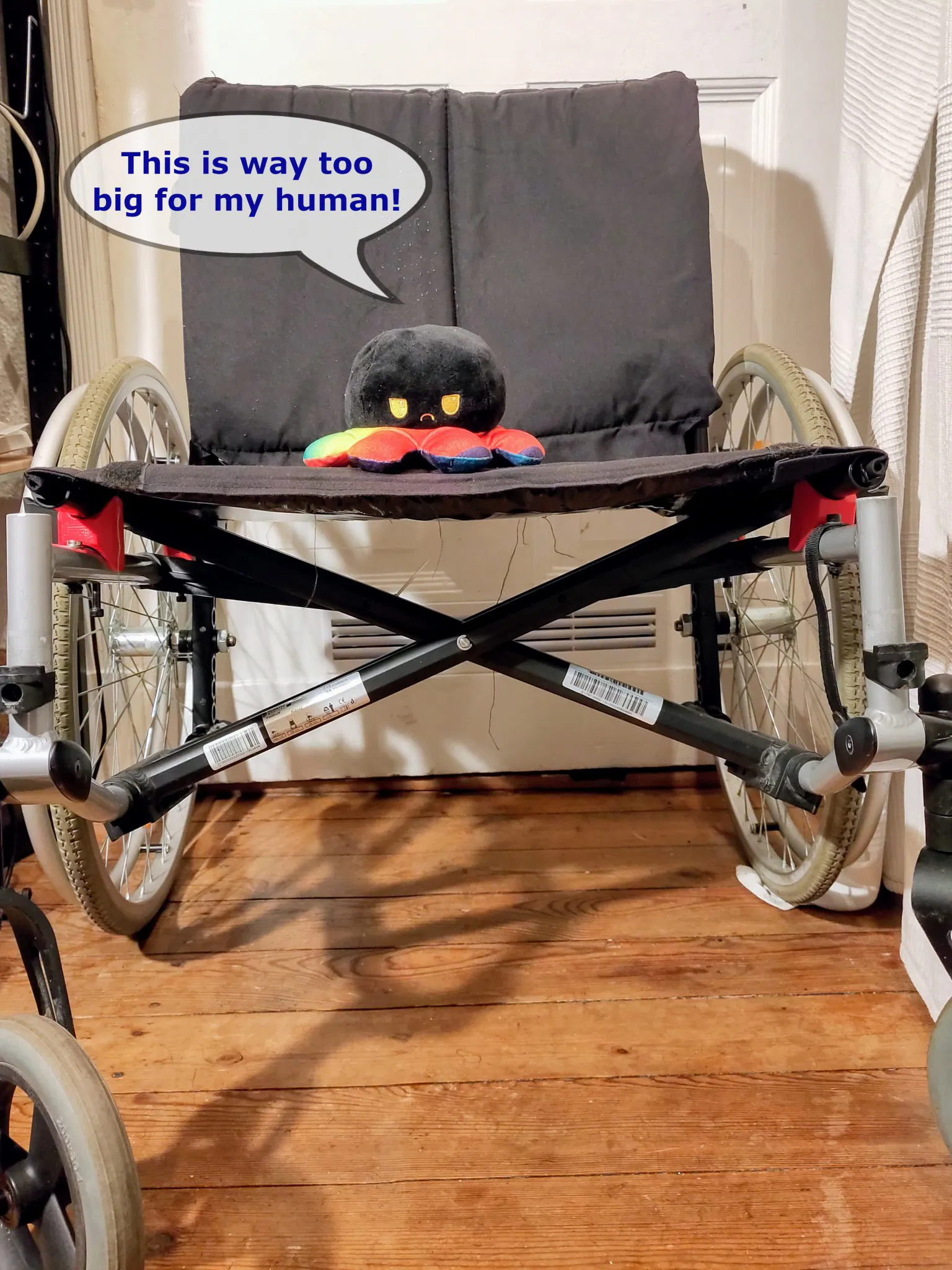

Thực ra, tôi đã thiết kế những linh kiện này để điều chỉnh chiếc xe lăn của mình, vì tôi nhận được nó từ một người khác lớn hơn tôi rất nhiều. Với những linh kiện này, tôi đã có thể điều chỉnh chiều rộng ghế (và cũng là chiều rộng tổng thể) của ghế để phù hợp hơn với cơ thể của tôi.

Điều chỉnh mô hình theo nhu cầu của bạn

Các mô hình đã cung cấp

Đối với những ai không cần tùy chỉnh và chỉ đang tìm kiếm các tệp có thể in: tôi cung cấp hai phiên bản khác nhau với các tệp có thể in để bạn lựa chọn.

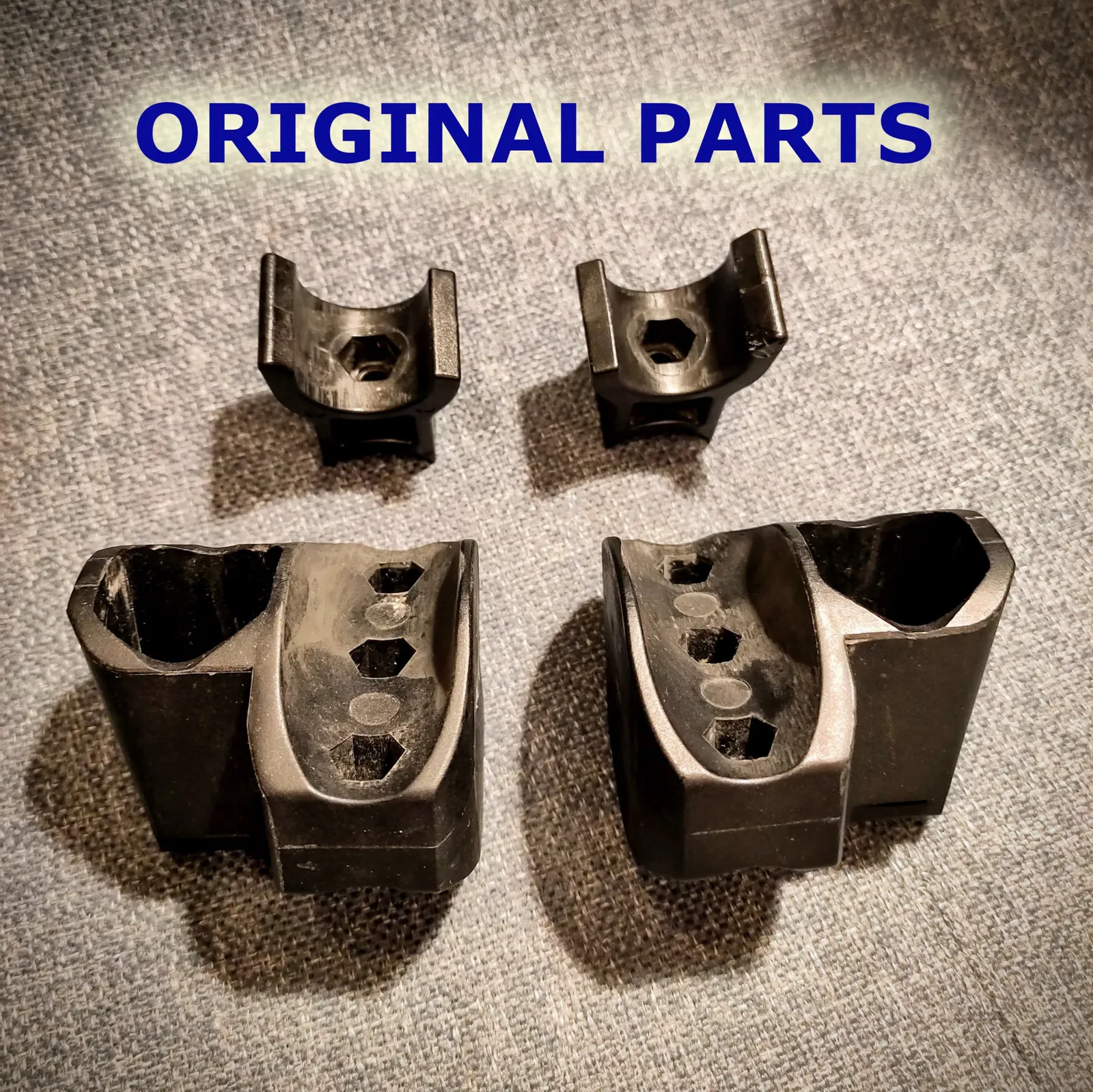

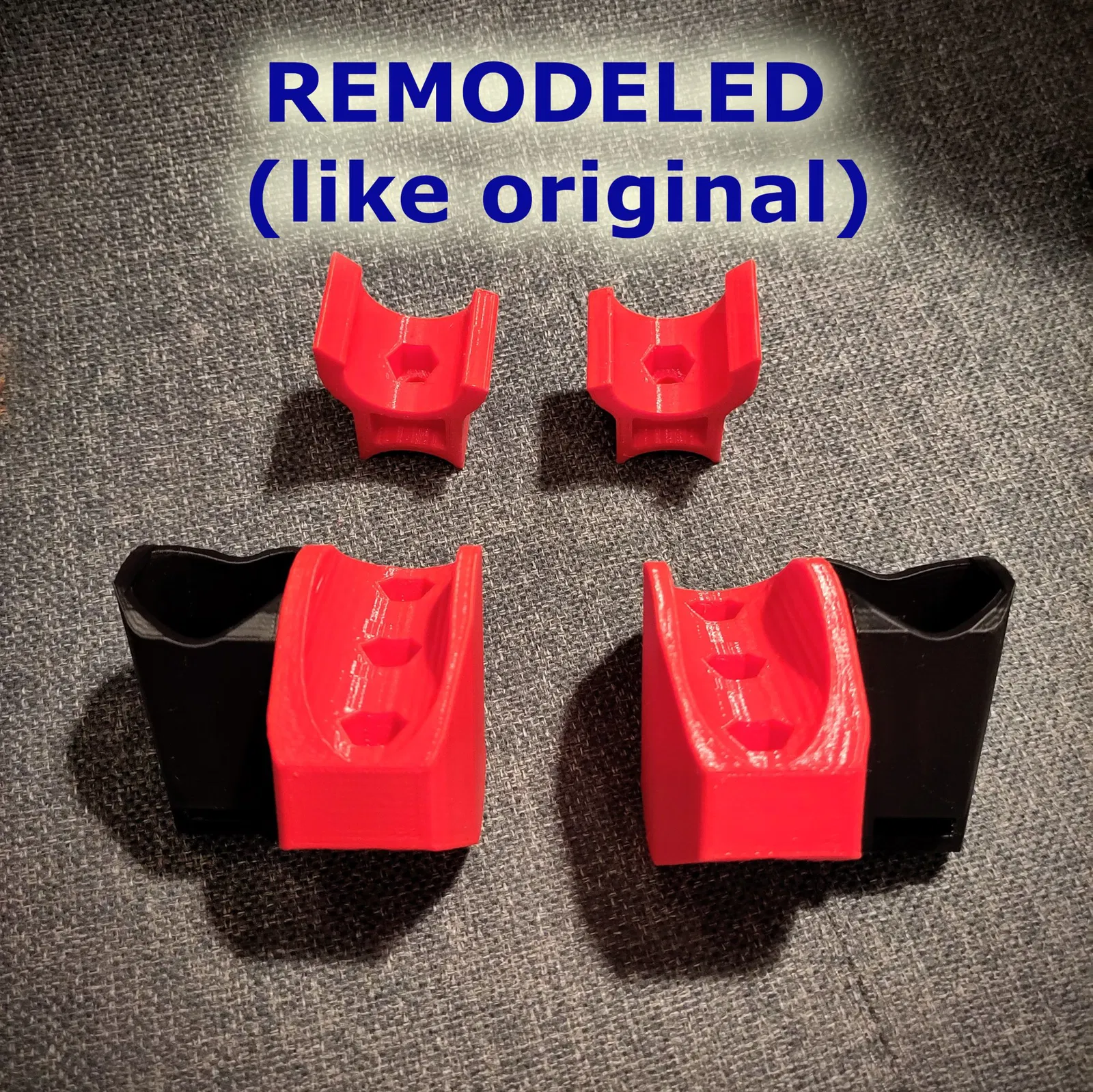

• NGUYÊN BẢN: Những linh kiện này có kích thước nguyên bản của các linh kiện Rubix2 (đường kính thanh = 25mm, khoảng cách thanh = 17mm) và thiết kế nguyên bản. Phần gắn phía trước được cắt thành hai mảnh để dễ in. Cần hỗ trợ hoặc cầu nối rất tốt.

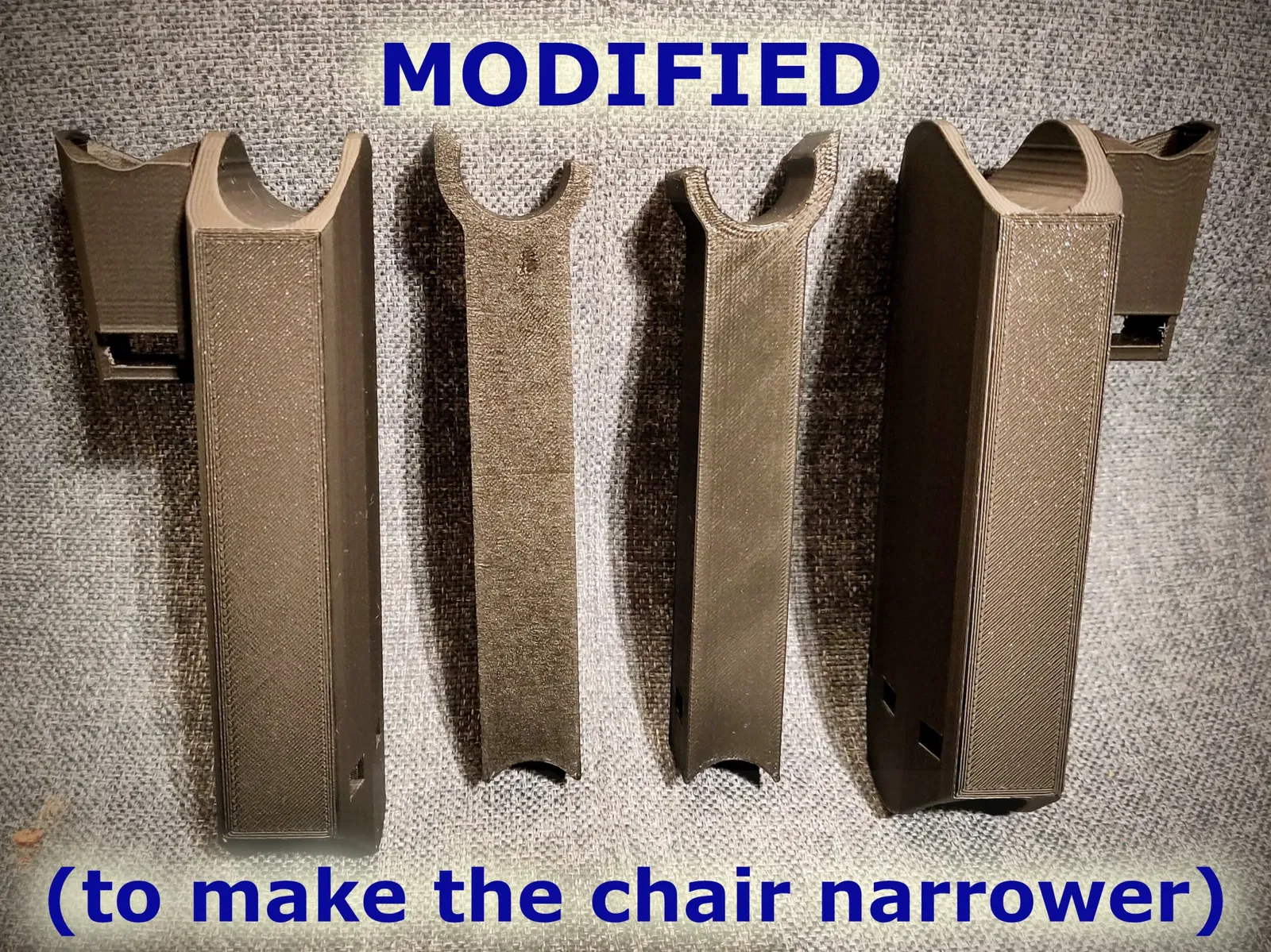

• ĐÃ ĐIỀU CHỈNH_130mm: Những linh kiện này có đường kính thanh nguyên bản, nhưng khoảng cách thanh tăng lên 130mm, dẫn đến chiều rộng ghế giảm (47cm so với 53cm). Nó cũng nâng cao ghế. Sử dụng cách chèn các đai ốc thay thế.

Tùy chọn và Biến trong OpenSCAD

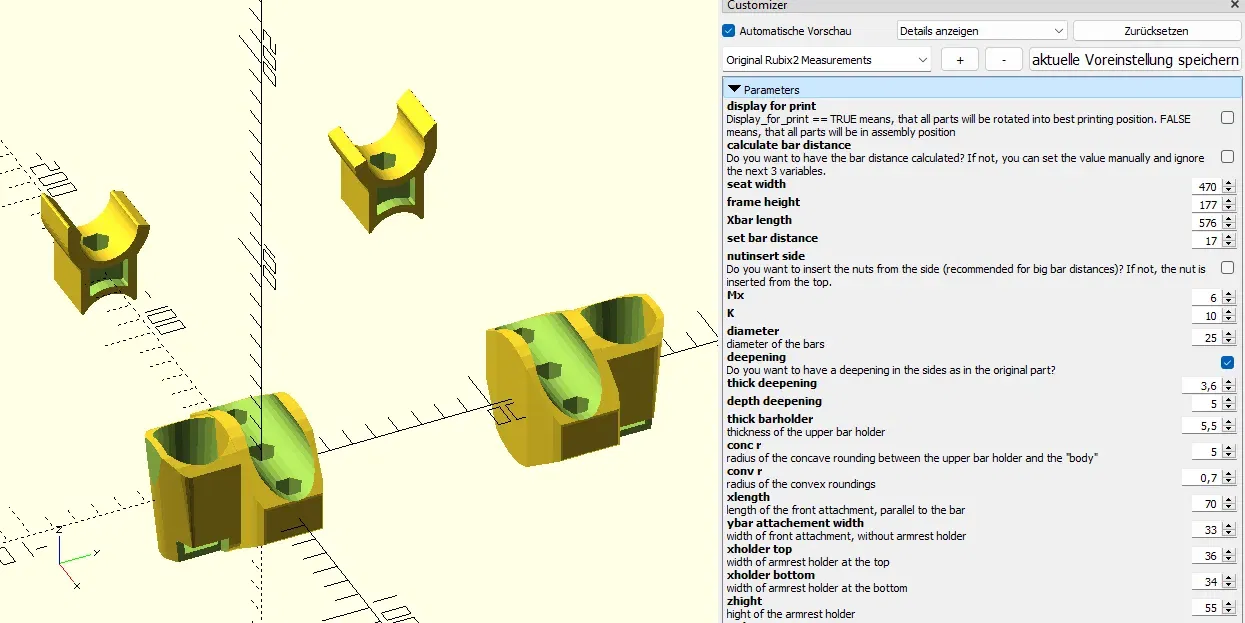

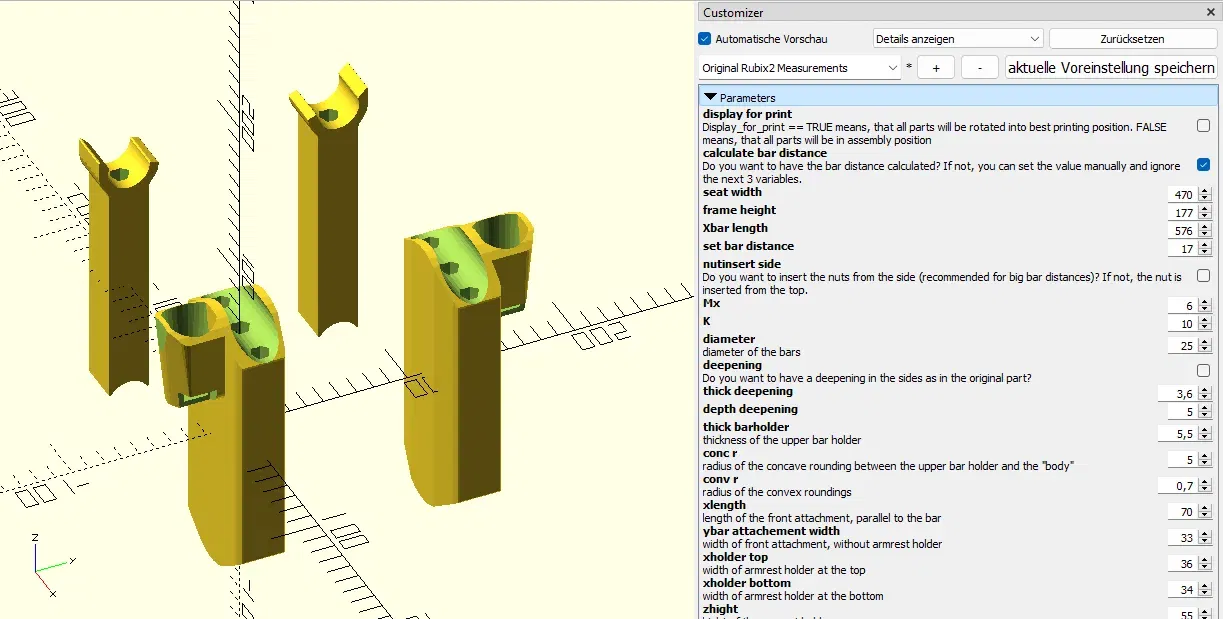

Kịch bản OpenSCAD cho phép một số điều chỉnh:

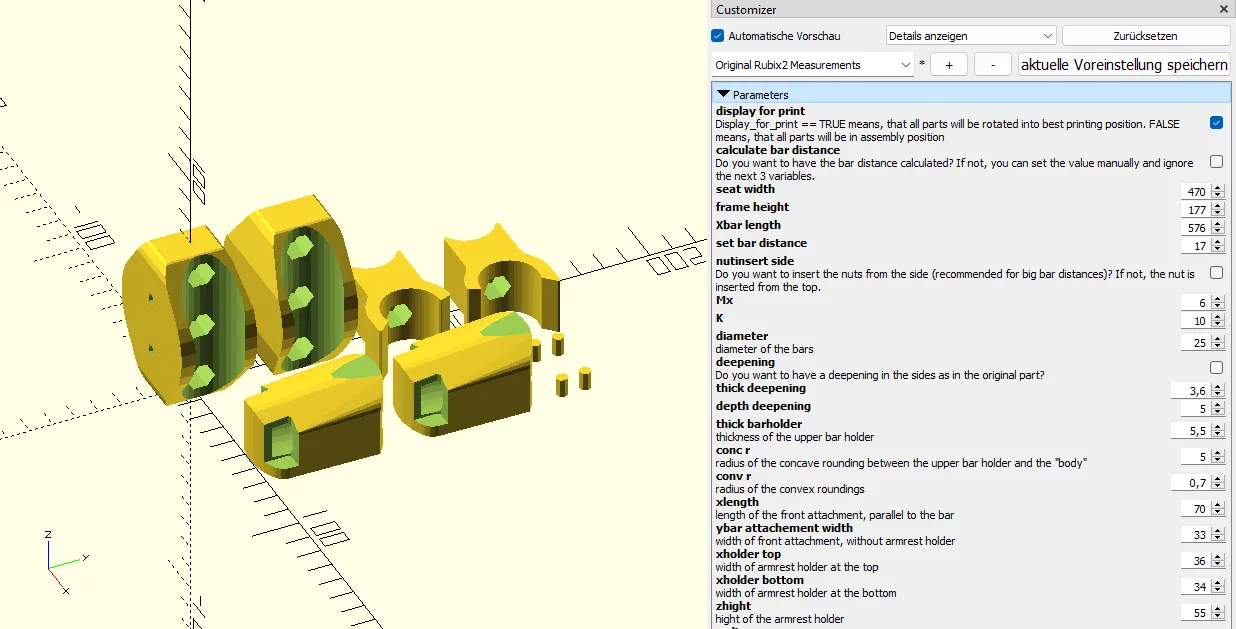

• hiển thị để in: bạn có thể chọn giữa thiết lập in và thiết lập đã lắp ráp
• tính khoảng cách thanh: từ 3 biến khác, bạn có thể tính toán khoảng cách thanh cần thiết. Điều này có ý nghĩa nếu bạn biết chiều rộng ghế mong muốn và có thể đo hai chiều dài.
• chèn đai ốc: bạn có thể chọn giữa hai cách chèn đai ốc vào vị trí mong muốn
• đường kính: đường kính của các thanh
• Mx: kích thước của các bu lông bạn muốn sử dụng
• và nhiều cái khác: còn nhiều biến khác có thể không được sử dụng nhiều nên tôi sẽ không giải thích tất cả ở đây
