Phễu định lượng Espresso 54mm cho máy Breville

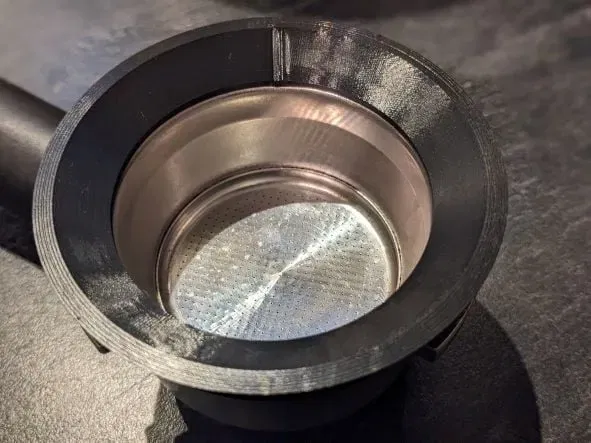

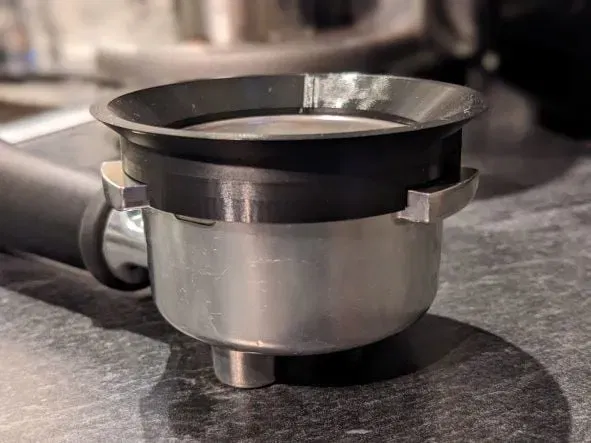

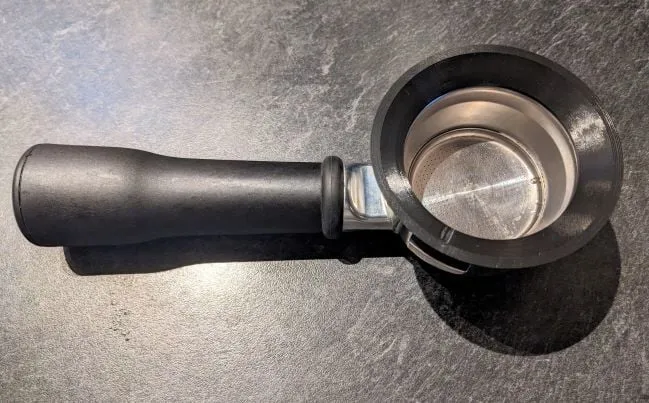

Funnel định lượng Espresso gốc của joochung rất tuyệt, tuy nhiên tôi có portafilter 54mm nhỏ hơn được sử dụng trong máy pha espresso Breville Bambino của tôi. Tôi đã điều chỉnh kích thước và các lỗ cắt để phù hợp với thiết kế portafilter của mình.

Ghi chú:

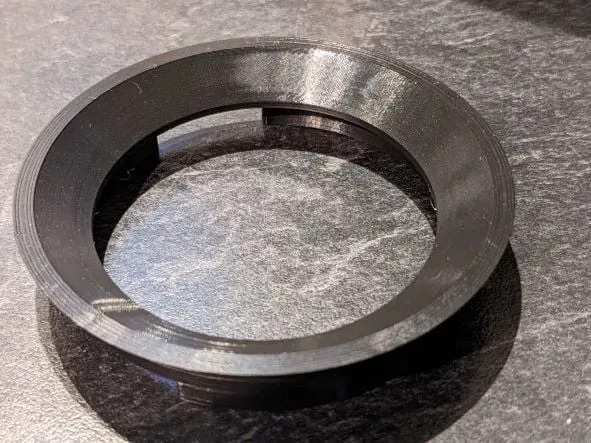

In ở 15% độ đặc với PLA đen + từ eSun ở độ cao lớp 0.12mm. Những cái khác cũng đều ổn. Tôi chọn độ cao lớp nhỏ hơn để có độ phân giải tốt hơn về góc của phễu, nhưng tôi đã chạy thử in ở độ cao lớp lên đến 0.28mm và nó hoạt động tốt nếu bạn không quá quan tâm đến độ phân giải và chỉ muốn một bản in nhanh hơn.

Cách tôi thiết kế điều này ===================

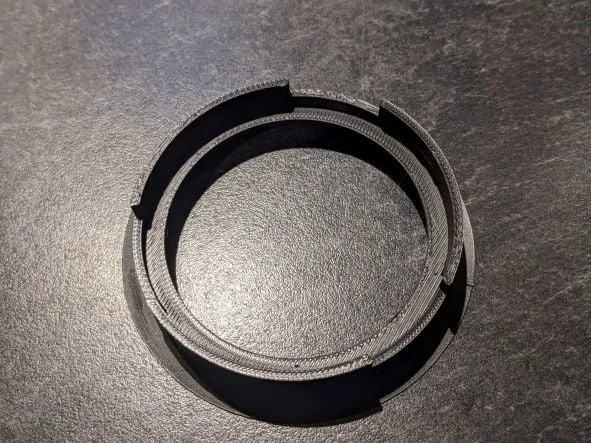

Thiết kế lại và cập nhật bằng solidworks vì tôi không thích làm việc với tệp SCAD gốc. Khi vào solidworks, tôi đã cập nhật các kích thước và tạo 3 lỗ cắt cho portafilter breville 54mm.
