Giá đỡ hotend MGN12 cho máy in 3D Tevo Tarantula

Tôi đã tìm kiếm một thời gian khá lâu để tìm một bộ hotend nhỏ hơn. Tôi đã thử nghiệm với các giá đỡ thẳng đứng khi tôi có bánh xe trên trục X, nhưng khi tôi có ray MGN thì tôi gặp phải một vấn đề lớn: hầu hết các giá đỡ dường như không tính đến việc nếu bạn lắp hotend E3D V6 quá cao, đầu phun không thể chạm vào bàn vì phần đùn 4020 chạm vào nó trước. Vì vậy, tôi đã tìm thấy một bản remix đẹp nhưng nó cũng gặp phải vấn đề tương tự, đầu phun không chạm vào bàn.

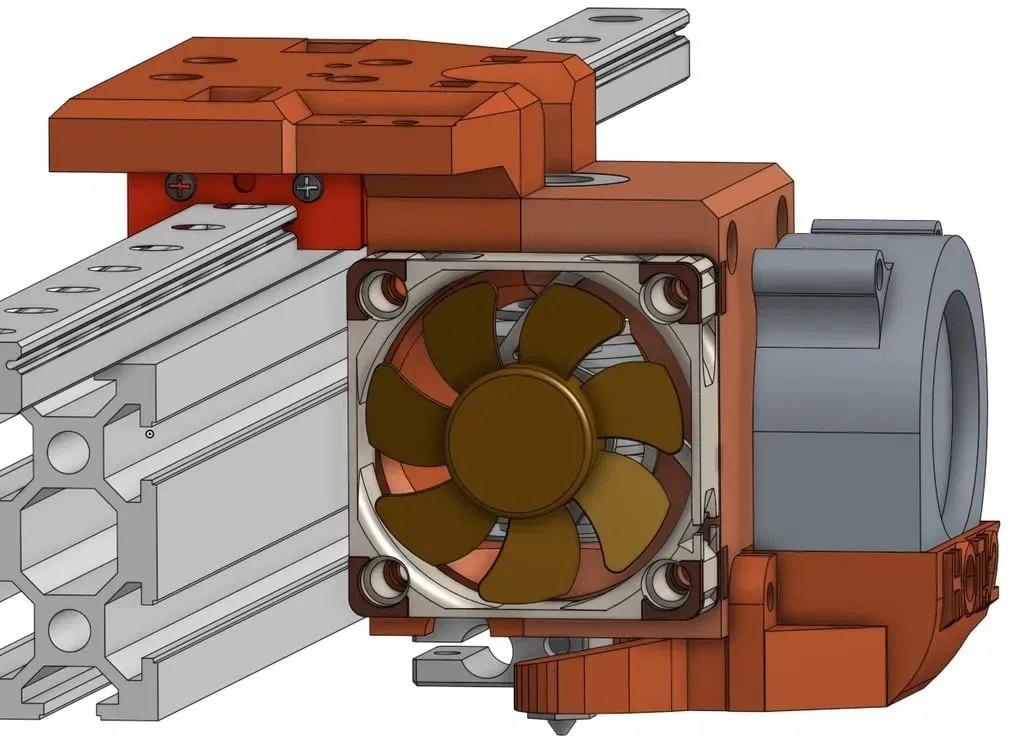

Quạt hotend là quạt 40mm.

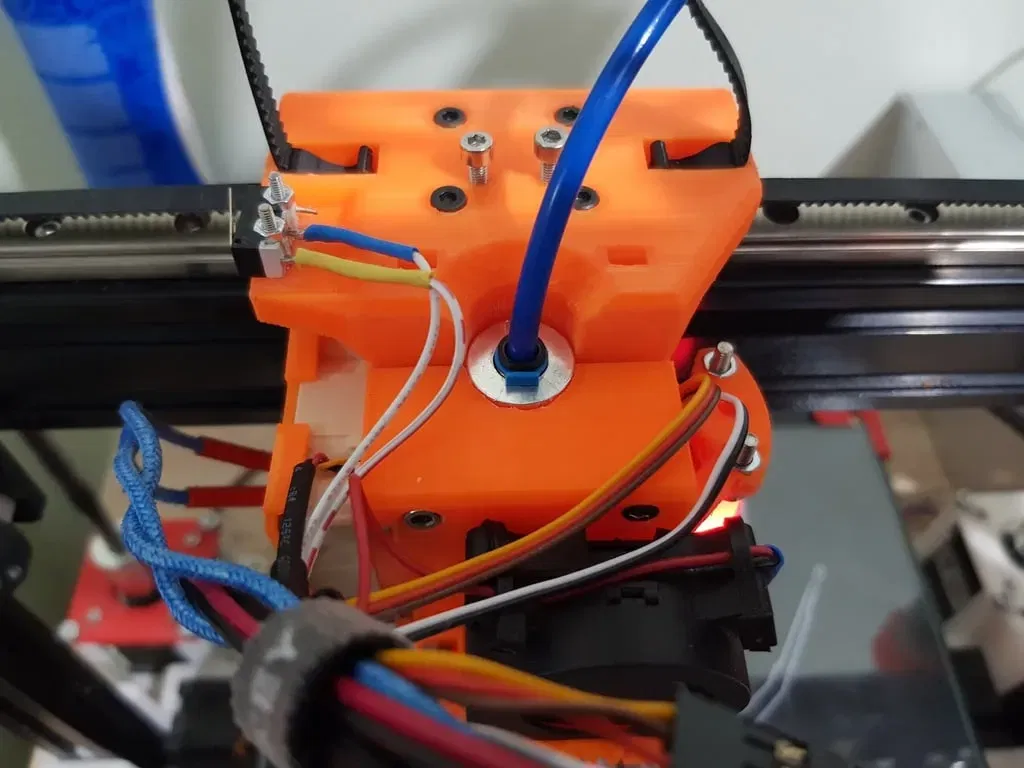

Tôi đã chỉnh sửa giá đỡ để cung cấp khoảng 1-2 cm khoảng trống cho đầu phun, chỉ để đảm bảo. Giá đỡ dường như ban đầu được thiết kế cho các máy mà dây đai chạy "thẳng đứng" thay vì ngang, vì vậy tôi cũng đã thêm khóa dây đai ở những nơi cần thiết thay vì sử dụng phương pháp vòng dây đai thẳng đứng. Tuy nhiên, tôi vẫn giữ lại các lỗ vít ban đầu được thiết kế cho điều này. Bạn có thể sử dụng những cái này với vít M3x10 hoặc M3x8 để cung cấp hai cột nhỏ cho việc giảm căng cáp trên các cáp của giá đỡ.

Tôi cũng đã thêm một giá đỡ cho công tắc endstop. Tôi biết rằng công tắc va vào bánh xe thay vì acrylic, nhưng trong trường hợp của tôi, tôi chỉ không có các bánh xe bên trong trên mỗi bên, tôi thấy việc siết chặt trục X dễ dàng hơn như vậy. Ngay cả khi bạn không tháo bánh xe ra, endstop vẫn nên kích hoạt trên bánh xe, bạn chỉ mất một vài mm trên trục X.

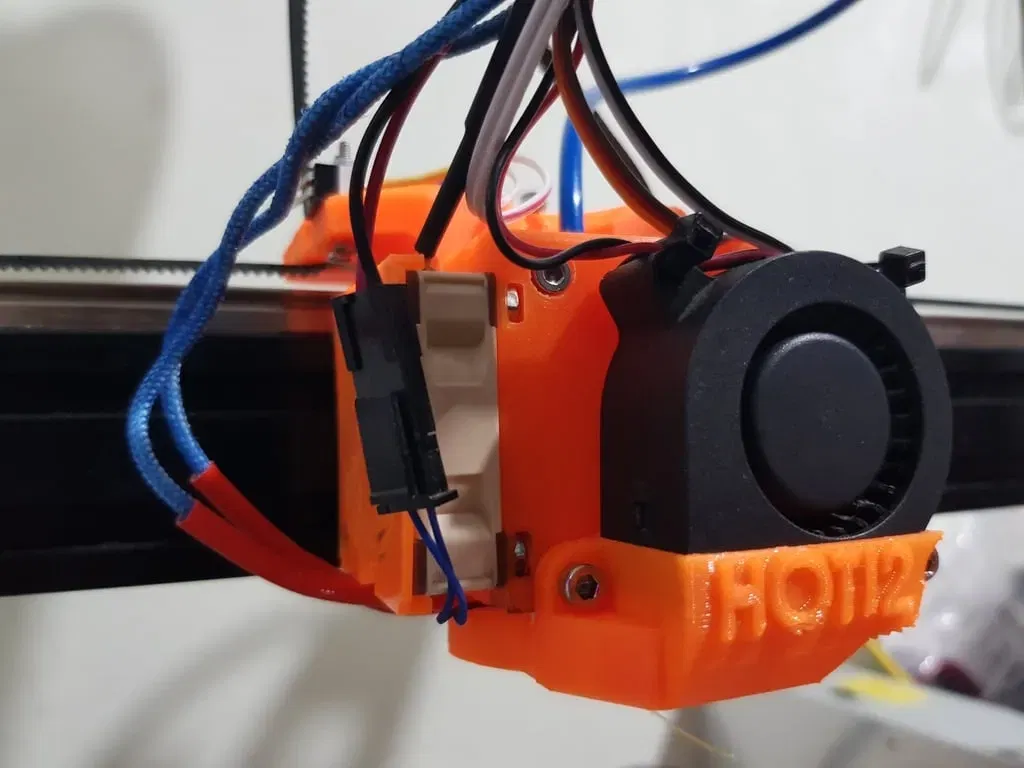

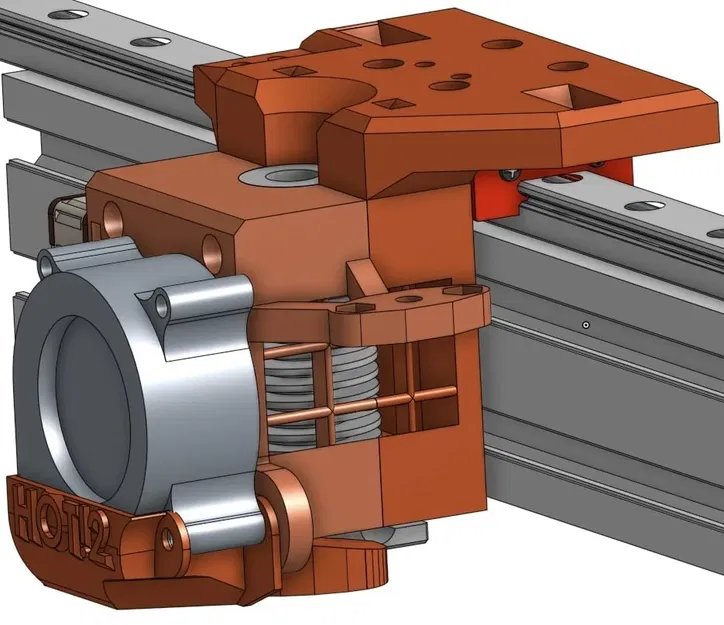

Giá đỡ ban đầu sử dụng quạt radial 5015, tôi có một quạt 4020 được sử dụng cho quạt Radial Fang nên tôi đã tiếp tục và điều chỉnh nắp giá đỡ để hoạt động với quạt 4020. Tôi đã cung cấp các tệp 5015 gốc cho nắp và quạt lớp trong trường hợp bạn muốn sử dụng chúng.

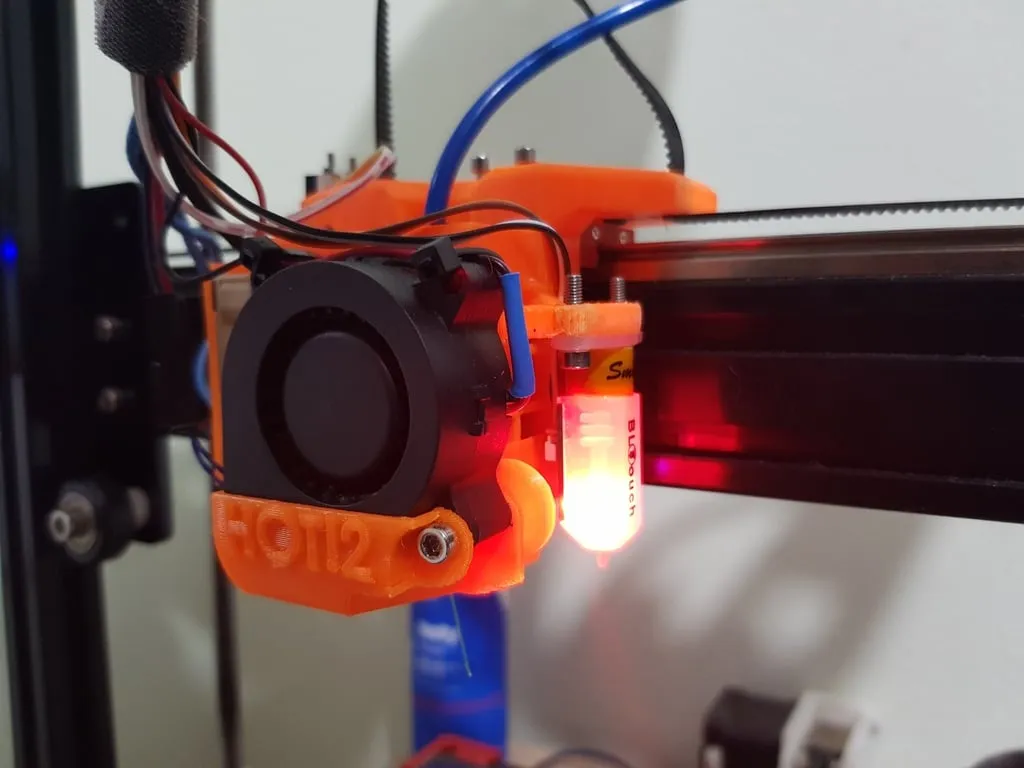

Có một phiên bản cho nắp giá đỡ có và không có giá đỡ BLTouch. Không cần thiết phải có vòng đệm giữa BLTouch và giá đỡ trong trường hợp của tôi. Khoảng cách cho BLTouch là: X = +34, Y = 0.

Tôi đã bao gồm các tệp STEP cho mọi thứ mà tôi đã chỉnh sửa.
