Mod bộ phận chính hãng cho extruder dẫn động trực tiếp Anycubi...

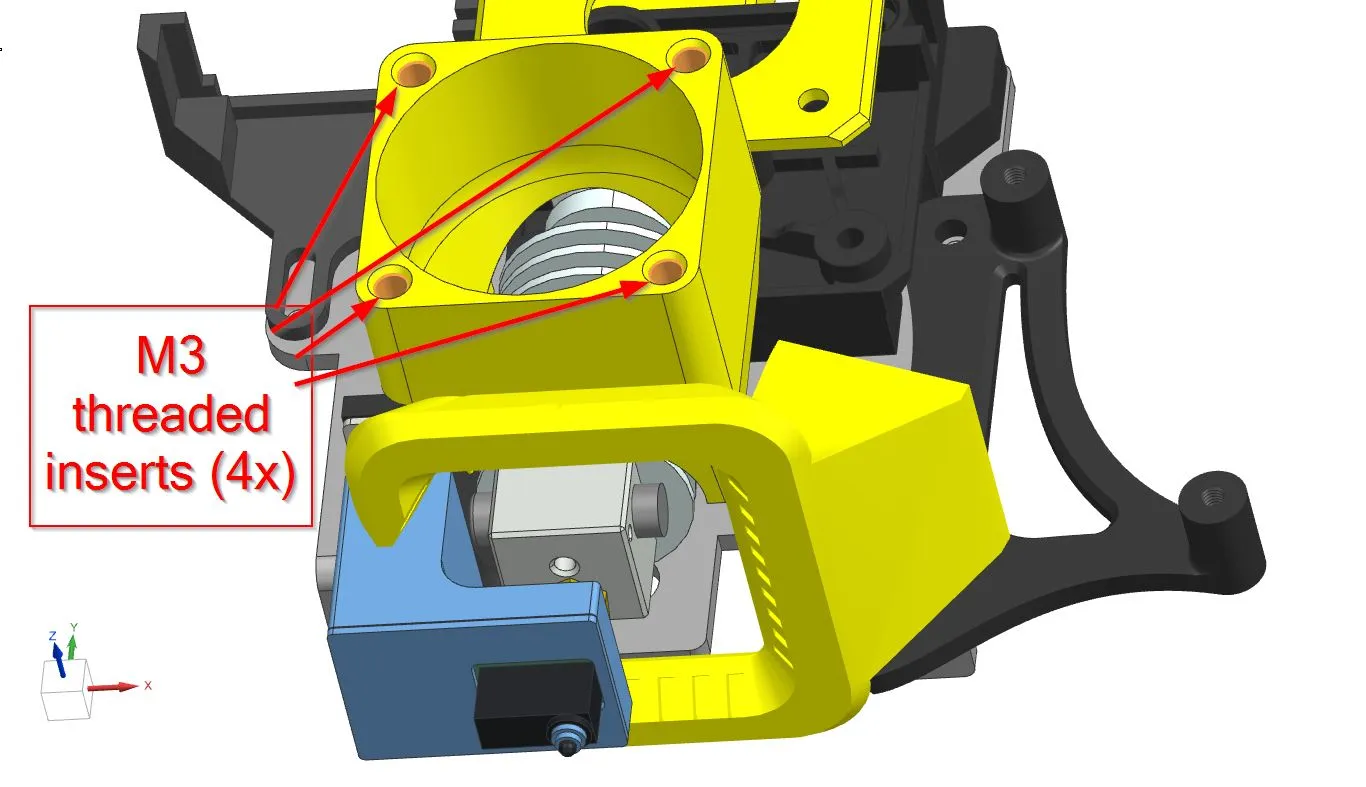

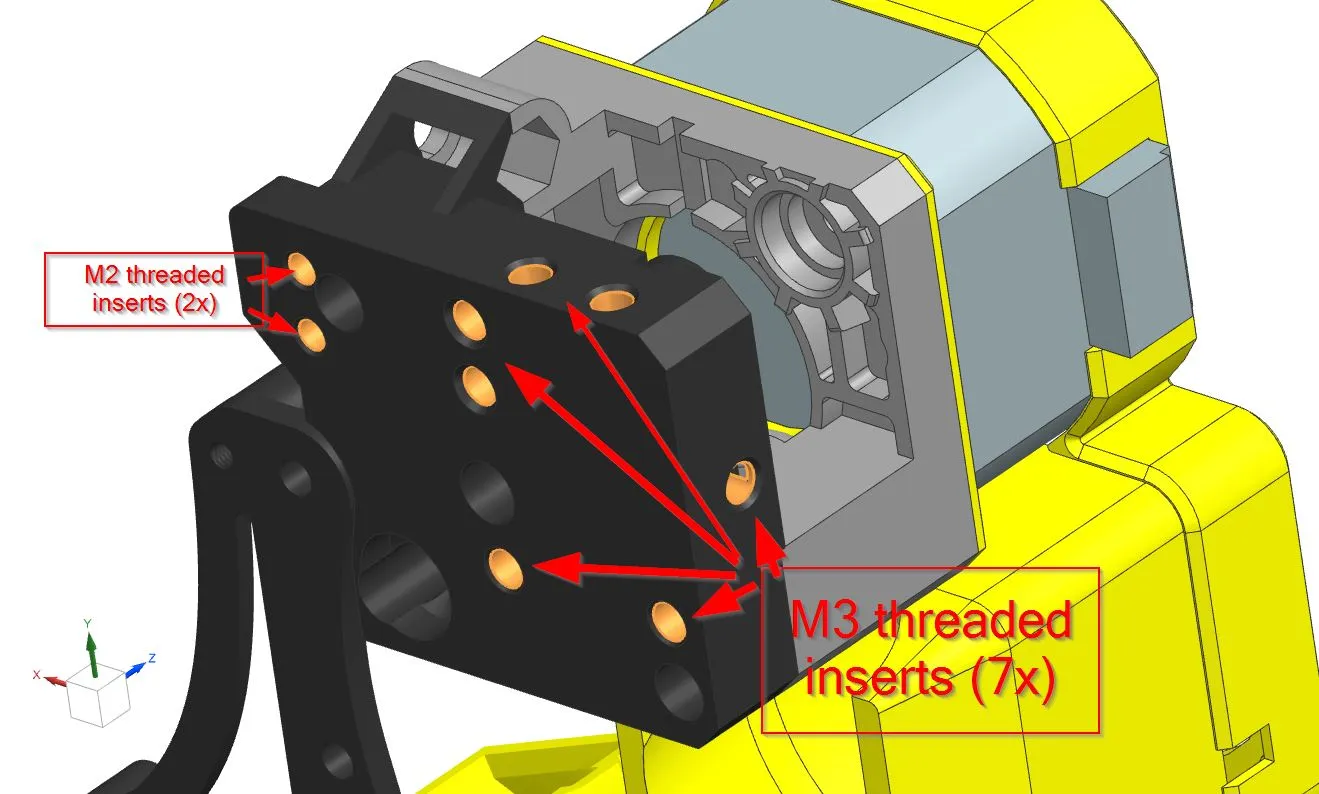

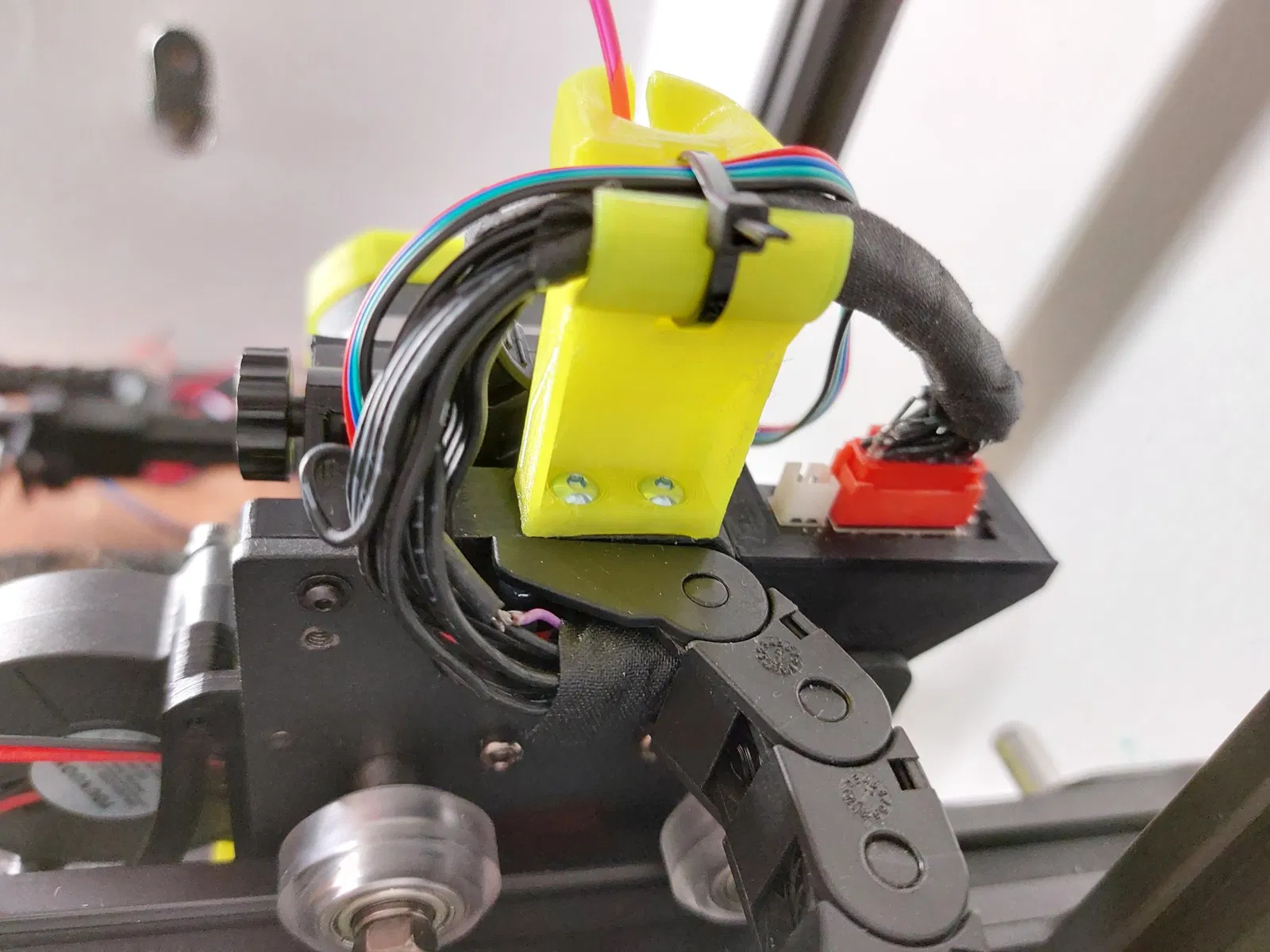

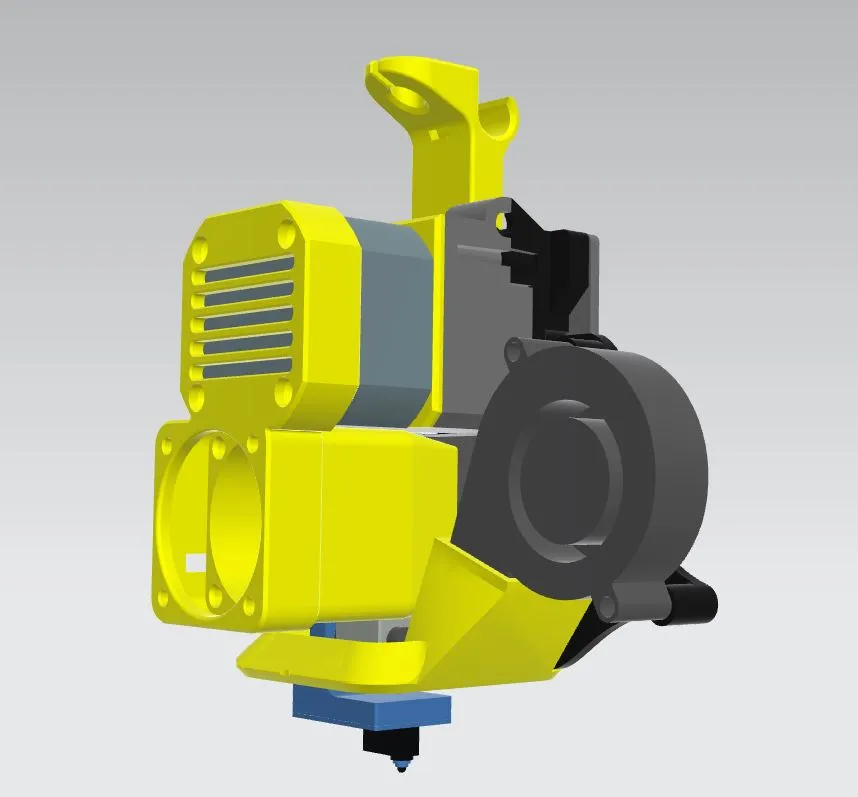

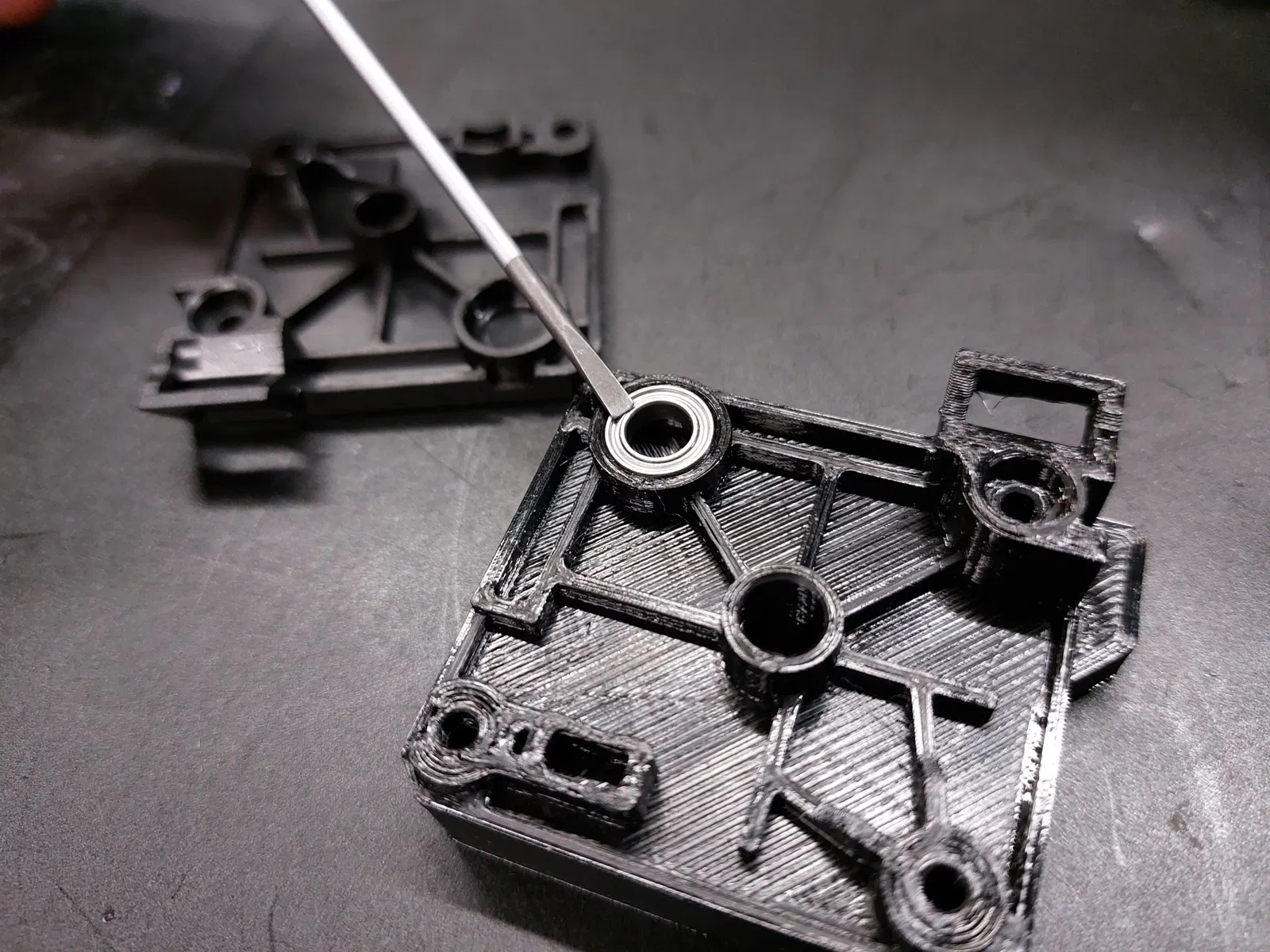

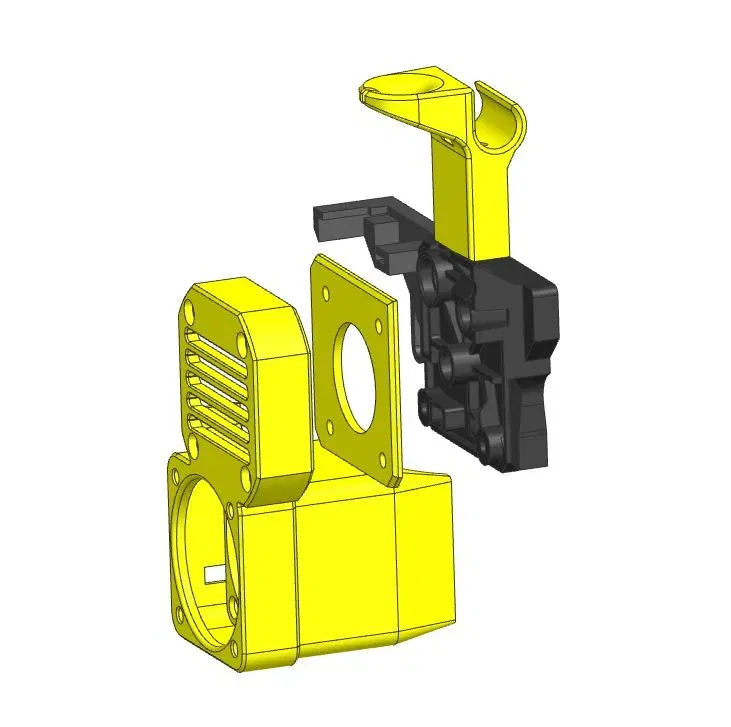

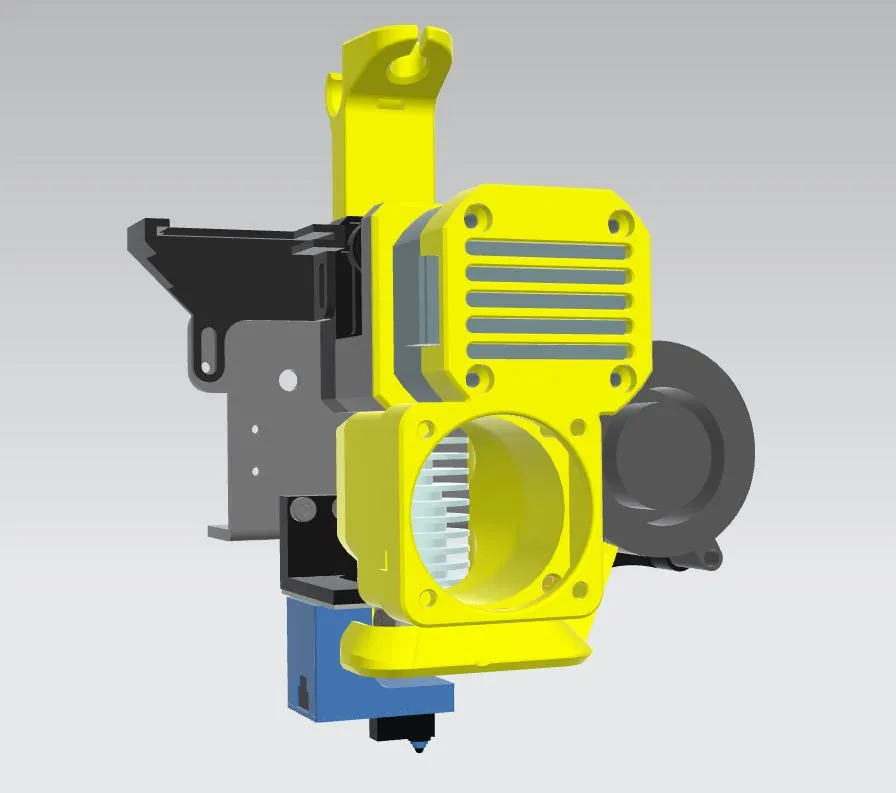

[yt]https://www. youtube. com/embed/_2KMJwn9YGo? si=CLUVlxWtdluqHusr[/yt]Cảm hứng từ "Ultimate Extruder", tôi đã tạo ra sự điều chỉnh này bao gồm tất cả các bộ phận gốc. Vị trí của vòi phun cũng như cảm biến cân bằng vẫn giữ nguyên, thậm chí giống hệt nhau về trục Z đến chữ số thập phân thứ mười. Vì vậy, bạn không cần phải làm lại bất kỳ điều gì quá phức tạp hoặc thay đổi phần mềm. Chỉ có phần rút lại tôi đã đặt là 1mm và 20mm/s trong slicer của tôi. Trong tấm nền cũng như trong vỏ quạt, các chèn ren thích hợp sẽ được lắp vào, ổ bi từ nắp extruder gốc sẽ được lắp vào (xem đồ họa). Phần còn lại của lắp ráp nên tự giải thích. Chỉ cần định tuyến cáp đến bảng phân phối cần được cải thiện về mặt hình ảnh. Tôi đã đính kèm các tệp STEP để sửa đổi miễn phí. Tấm nền, phục vụ như nắp extruder mới, được gắn bằng hai lỗ gốc mà qua đó giá đỡ V5 gốc cũng được gắn. Cần có bộ vít và các chèn ren nóng chảy M2 và M3. Tôi thực sự muốn giữ lại khả năng làm mát linh kiện tốt từ "Ultimate Extruder", vì vậy tôi sử dụng hệ treo của quạt 5015 ở đây:

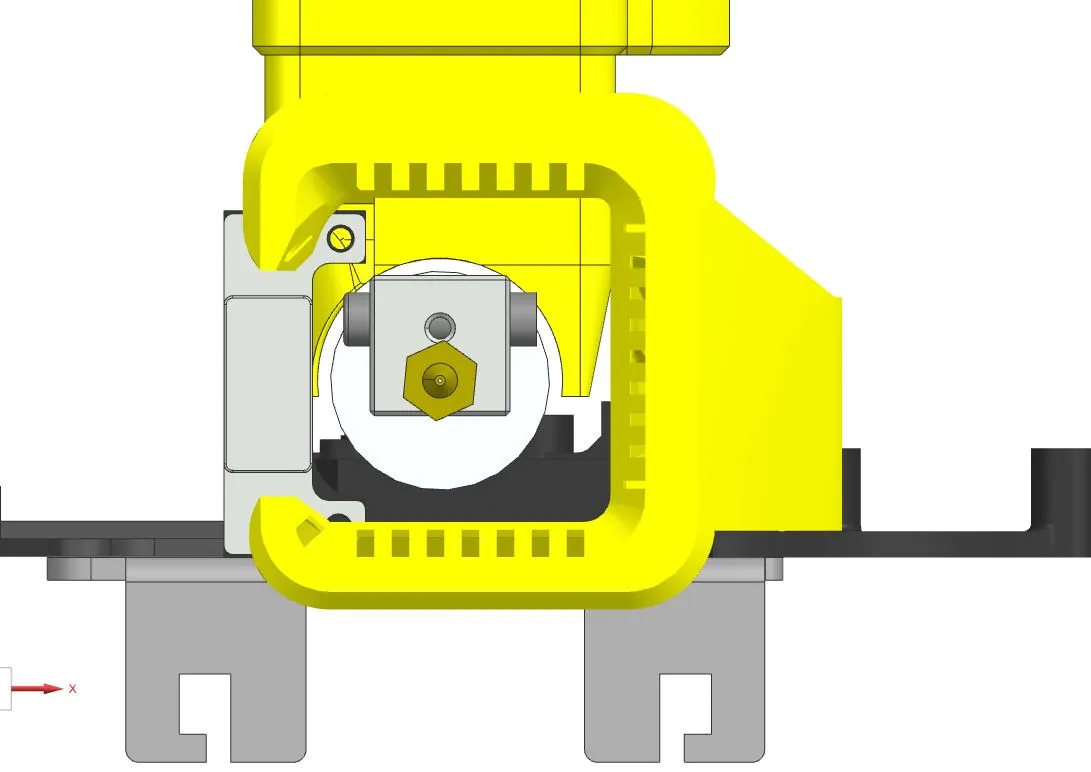

Và bộ làm mát linh kiện không có tab treo ở đây:

Công việc này được thực hiện chủ yếu nhờ vào mô hình hoàn hảo của bộ phận gốc: Cảm ơn rất nhiều vì điều này! Tôi đã in các bộ phận với độ phân giải 0. 15mm bằng PETG từ dasfilament. de và 4 lớp tường để đảm bảo độ ổn định. Đối với tấm nền, tôi đã đặt "mở rộng ngang" là -0. 03 để mọi thứ khớp với nhau. Nhưng điều này có thể khác nhau tùy thuộc vào máy in. Chúc bạn vui vẻ khi lắp ráp!
