Bộ chuyển đổi đồng hồ nước Sensus iPerl cho AI-on-the-edge của jomjol

Mô hình này là một bộ điều hợp để gắn dự án AI-on-the-edge tuyệt vời của jomjol vào đồng hồ nước Sensus iPerl. Tôi đã thử nghiệm bộ điều hợp này chỉ trên mô hình 3/4" và không biết nó có phù hợp với các kích thước khác hay không.

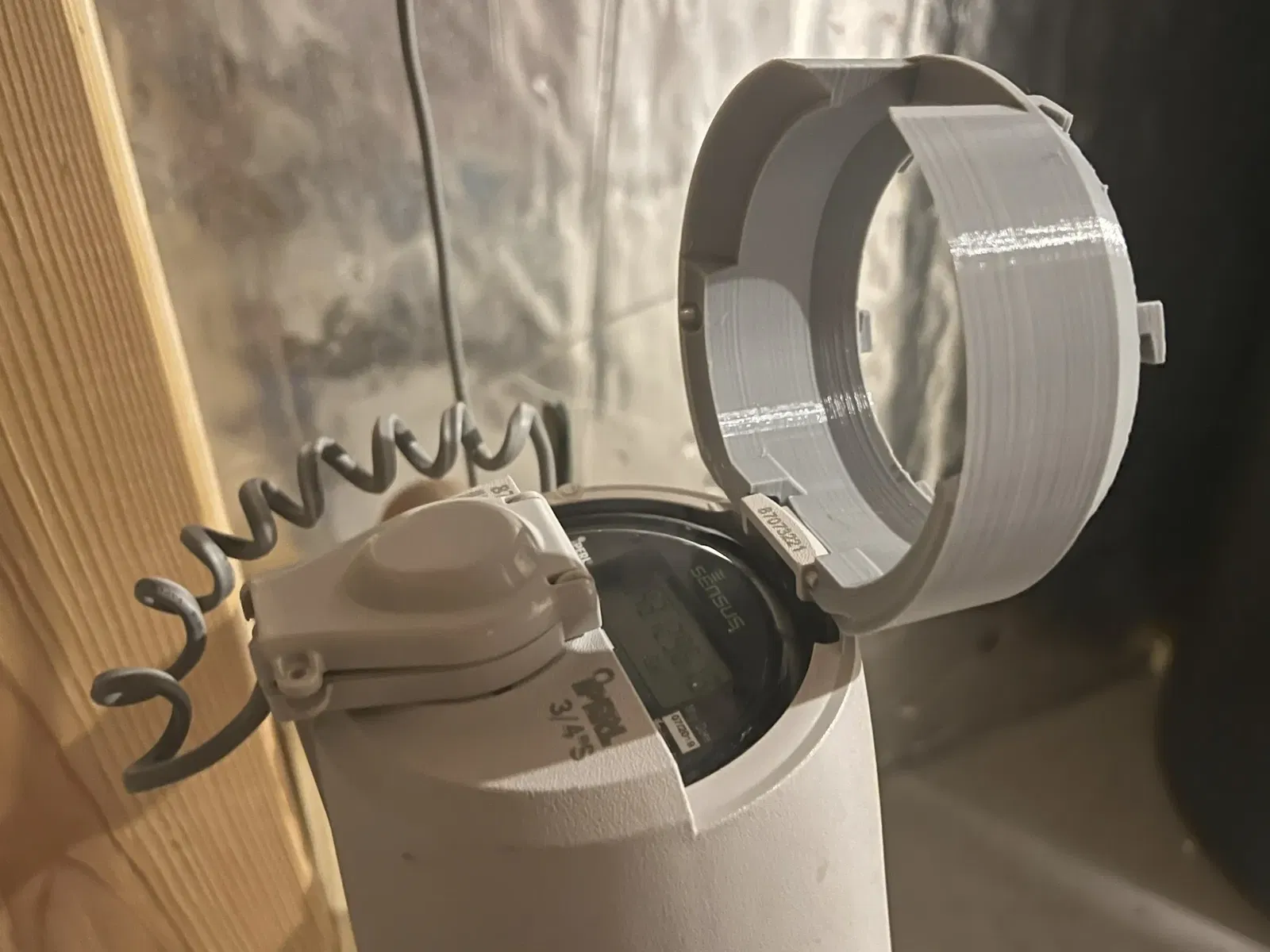

Bộ điều hợp thay thế nắp bản lề của đồng hồ nước và cho phép dự án AI-on-the-edge được xoay ra khỏi đường đi để dễ dàng truy cập vào đồng hồ nước. Nắp bản lề của đồng hồ có thể được tháo ra bằng cách kéo (rất) mạnh trong vị trí hoàn toàn mở để lắp đặt bộ điều hợp này. (Hãy chú ý đến hướng của bản lề cắt bên trong nắp.)

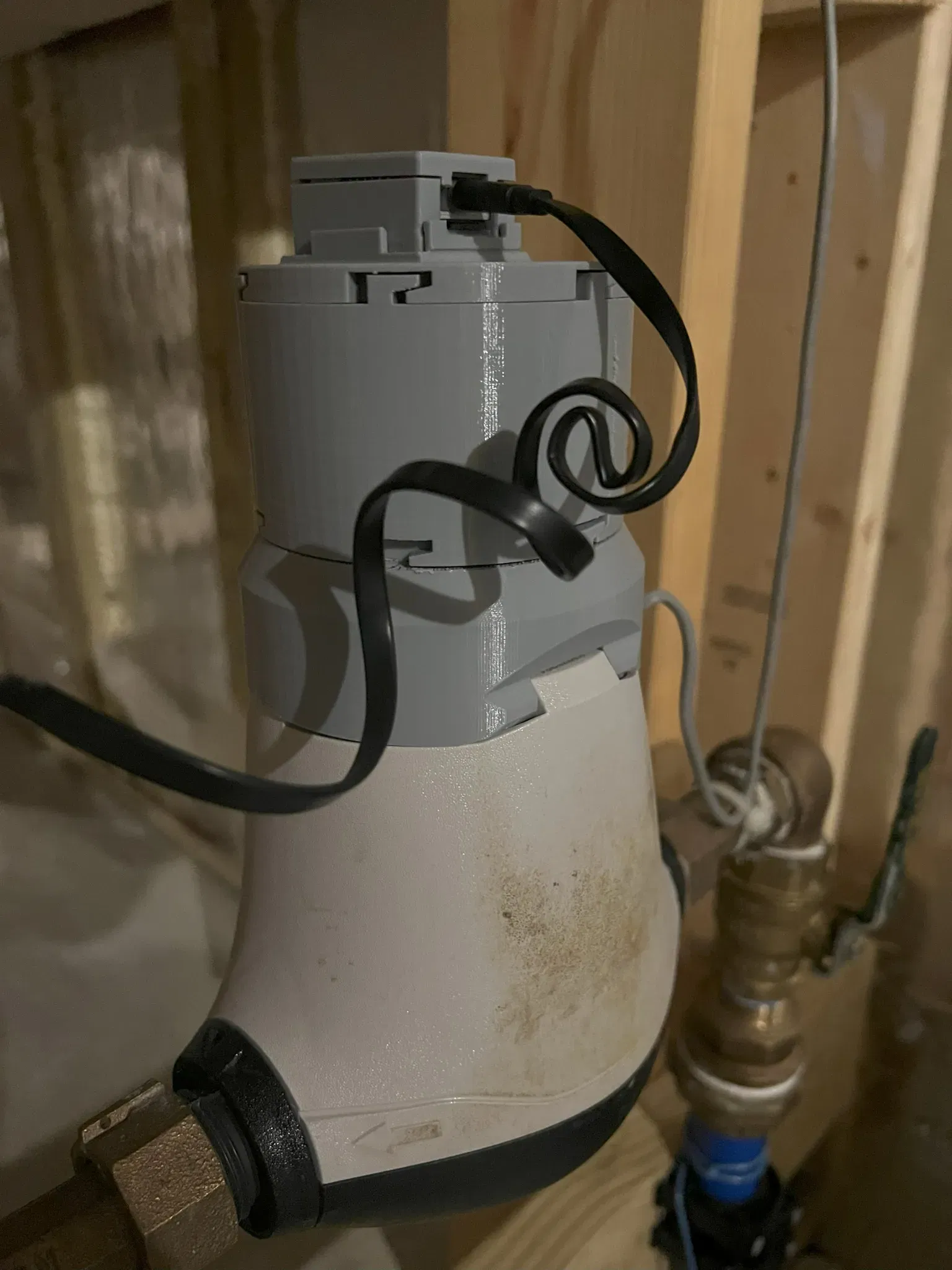

Bộ điều hợp vừa khít và không hoàn hảo… nhưng nó vừa đủ “tốt” cho việc sử dụng của tôi, và tôi đã ngừng lặp lại thiết kế :-) Nó hoạt động rất tốt để gắn một ống 5cm, hộp trên cùng, và vỏ ESP32-CAM vào đồng hồ nước của tôi, tạo ra các phép đo đáng tin cậy. Lưu ý rằng tôi đã làm theo hướng dẫn lắp đặt và đã phá vỡ keo ống kính ESP32-CAM để điều chỉnh độ sâu tiêu cự thủ công.

In ấn

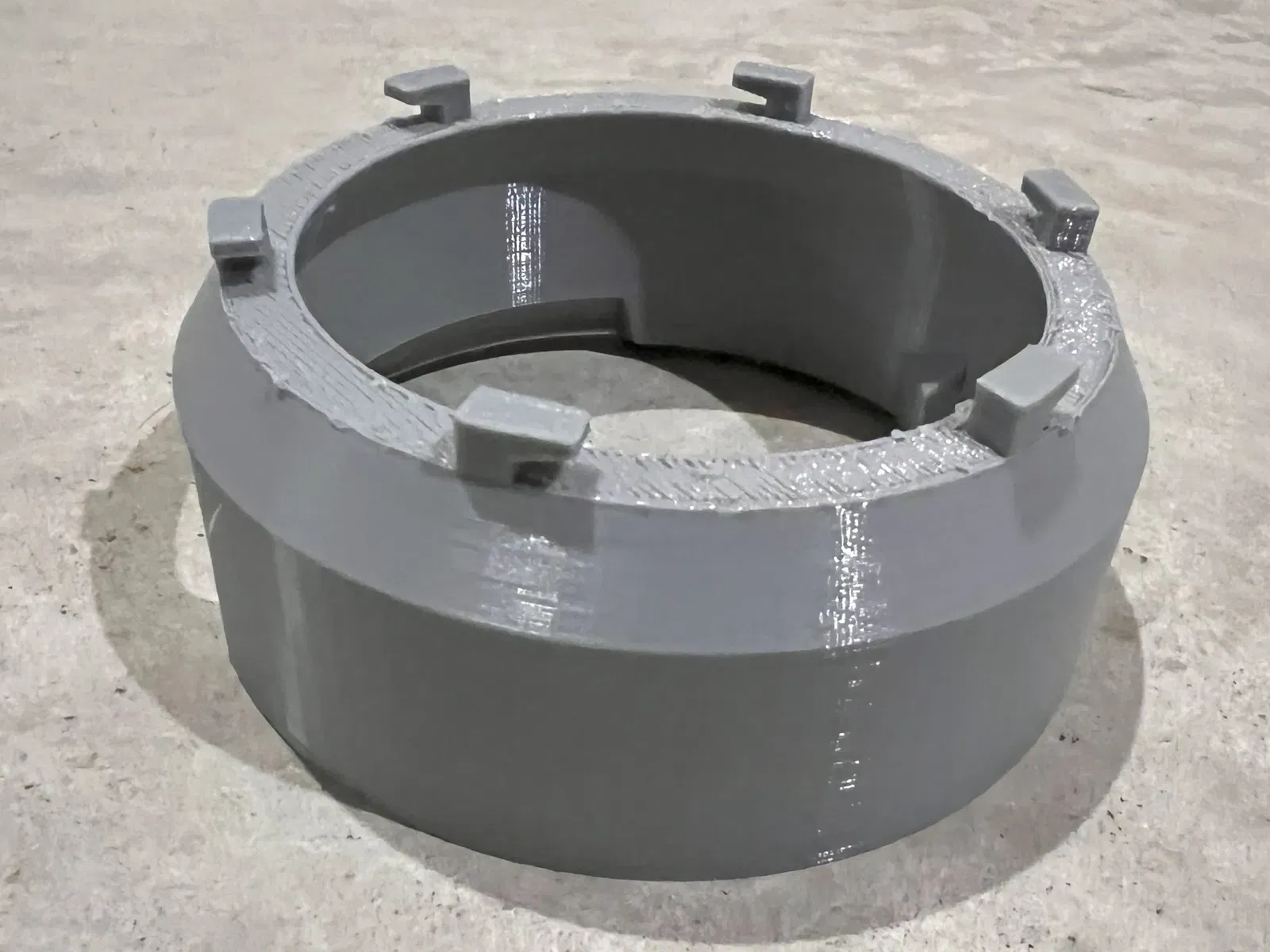

Tôi đã in bộ điều hợp này bằng PETG sử dụng gần như các thiết lập của tệp .3mf đính kèm. Hướng in là “đảo ngược” so với lắp đặt cuối cùng, với các giá đỡ chỉ trên bề mặt tròn phẳng mà từ đó các cleat gắn ống nhô ra. Tệp .3mf bao gồm một thay đổi chưa được thử nghiệm để in toàn bộ cleat như các lớp nền rắn (thay vì các đường viền + lớp lấp đầy) vì tôi đã làm gãy một trong các cleat của mình khi gỡ bỏ vật liệu hỗ trợ và tin rằng các lớp rắn sẽ tạo ra độ bám dính lớp mạnh hơn ở điểm nối đó. Ôi!

• Chiều cao lớp 0.2mm
• Hướng “đảo ngược” với các cleat gắn ống hướng xuống
• Hỗ trợ trên toàn bộ bề mặt tròn phẳng. (Được vẽ trên trong tệp .3mf) Tôi đã sử dụng hỗ trợ hữu cơ nhưng nghi ngờ rằng trong quá khứ, hỗ trợ truyền thống có thể thực sự đã tạo ra một bản in sạch hơn trong trường hợp này.
• 2 đường viền
• 15% lớp lấp đầy
• Bộ điều chỉnh cho 0mm-6mm để thiết lập 30 lớp lấp đầy rắn ở đáy nhằm cải thiện độ bền của cleat
