Hộp Bạn Đồng Hành (Định Dạng Lớn)

Trong khi nó đã là một người bạn trung thành, Khối Đồng Hành của bạn không thể đồng hành cùng bạn qua phần còn lại của bài kiểm tra. Nếu nó có thể nói - và Trung Tâm Làm Giàu muốn nhắc bạn rằng nó không thể - nó sẽ bảo bạn tiếp tục mà không có nó vì nó thà chết trong lửa còn hơn trở thành gánh nặng cho bạn

-GLaDOS

Mô tả:

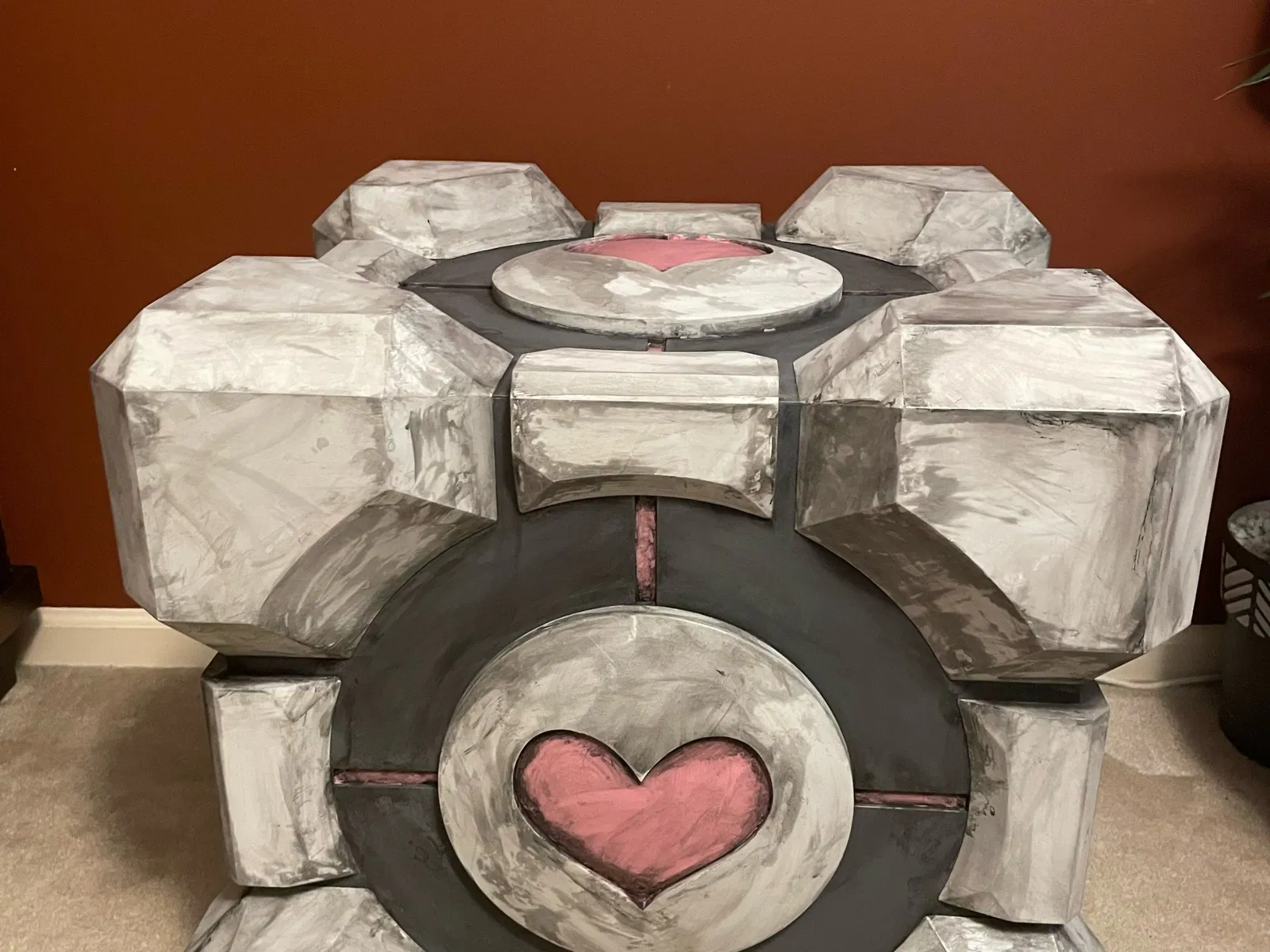

Đây là một mô hình kích thước thật của khối đồng hành từ Portal 1 và Portal 2. Đây là một dự án rất lớn (và nặng) và tôi không khuyên bạn thực hiện nếu bạn không đủ can đảm. Tổng thể nó có kích thước 635mm^3 (25in^3). Dựa trên ước tính của máy cắt, tôi đã sử dụng 15580.48g PLA để in tất cả các bộ phận.

Mô hình này đặc biệt được làm cho máy in 3D định dạng lớn. Tôi đã in của mình trên một Voron 2.4 350 nhưng nó có thể được thực hiện với thể tích xây dựng 300mm^3. Tôi sẽ đăng các phiên bản dành cho máy in định dạng nhỏ hơn khi tôi có thời gian để cắt chúng ra và tôi sẽ đặt các liên kết trong mô tả này.

Với phiên bản này cụ thể, không cần phải lấp đầy các đường nối vì chúng sẽ được ẩn bởi các bộ phận chồng lên nhau. Tuy nhiên, các trái tim và các đường màu hồng trên các tấm không được cắt theo cách cho phép in tất cả các bộ phận với màu sắc dự định của chúng. Nếu điều này được yêu cầu đủ nhiều, tôi sẽ làm thêm các bộ phận để có thể thực hiện.

Phần cứng (tùy chọn):

Bạn cũng sẽ cần các phần cứng sau nếu bạn muốn có thể tháo rời khối để vận chuyển:

96 m5 chèn nhiệt

80 bu lông m5x16mm

16 bu lông m5x10mm cho các giá đỡ góc (rất được khuyến nghị) và các giá đỡ bên (tùy chọn) xung quanh đỉnh của khối.

Cài đặt phần cứng:

Bốn góc sẽ có 3 chèn nhiệt được lắp đặt và bốn cái sẽ chỉ có 1 chèn nhiệt được lắp đặt. Những cái chỉ có một chèn nhiệt sẽ được gắn vào tấm panel hoạt động như nắp. 8 cạnh sẽ có bốn chèn nhiệt được lắp đặt và bốn cái chỉ có 2 chèn nhiệt được lắp trên một mặt, cái này cũng sẽ được gắn vào tấm panel hoạt động như nắp để lắp ráp. 4 chèn nhiệt sẽ được lắp đặt trên tất cả các mảnh trái tim.

Lắp ráp tấm panel:

Để lắp ráp sáu tấm panel, sử dụng 12 chốt panel hình nơ và keo. Bố trí cho bốn loại mảnh panel như sau:

A C

D B

Điều quan trọng nhất là các mảnh A và B cũng như các mảnh C và D phải nằm chéo nhau.

Nếu có bất kỳ sự nhầm lẫn nào trong việc lắp ráp, xin hãy cho tôi biết và tôi sẽ cố gắng hỗ trợ!

Cài đặt in 3D:

Hỗ trợ: Chỉ các phần panel C và D cần hỗ trợ

Đổ đầy: 10% Tôi đã sử dụng lưới nhưng bạn có thể sử dụng bất kỳ loại đổ đầy nào bạn thích

Viền: 4

Tầng trên/dưới: 5

Chiều cao lớp: .2 nhưng bạn có thể sử dụng bất kỳ kích thước nào bạn muốn
