Đế Gridfinity "Nơ bươm bướm" Xịn Sò

Chuẩn bị cho những chiếc nơ bươm bướm. Chẳng có gì đã đời hơn việc trang trí cho các đế Gridfinity của bạn và mang chúng đi ăn tối. Mục tiêu của thiết kế này là loại bỏ ốc vít khỏi các thiết kế đế hiện có, giảm lượng filament cần dùng (mấy cái cuộn dây tốn tiền thật mà), và chuẩn bị cho nó một cuộc sống bí mật như một điệp viên hai mang. Tốt hơn nữa, in riêng cái nơ bươm bướm ra rồi tự diện, ra khỏi nhà, và đến một nhà hàng sang trọng… tốt hơn nữa, tốt hơn nữa, đến một quán rẻ tiền và tiêu số tiền tiết kiệm được để mua thêm filament.

Đặc biệt cảm ơn cyborg Zack Freedman đã tạo ra một khung sườn đã đời như vậy. (Tôi thực sự muốn đánh vần là Zach để bạn phát nổ trên video, Zack… vì cái này chắc chắn sẽ có mặt trong một video review nào đó, đúng không? ĐÚNG KHÔNG!)

Nói chuyện công nghệ với tôi đi...

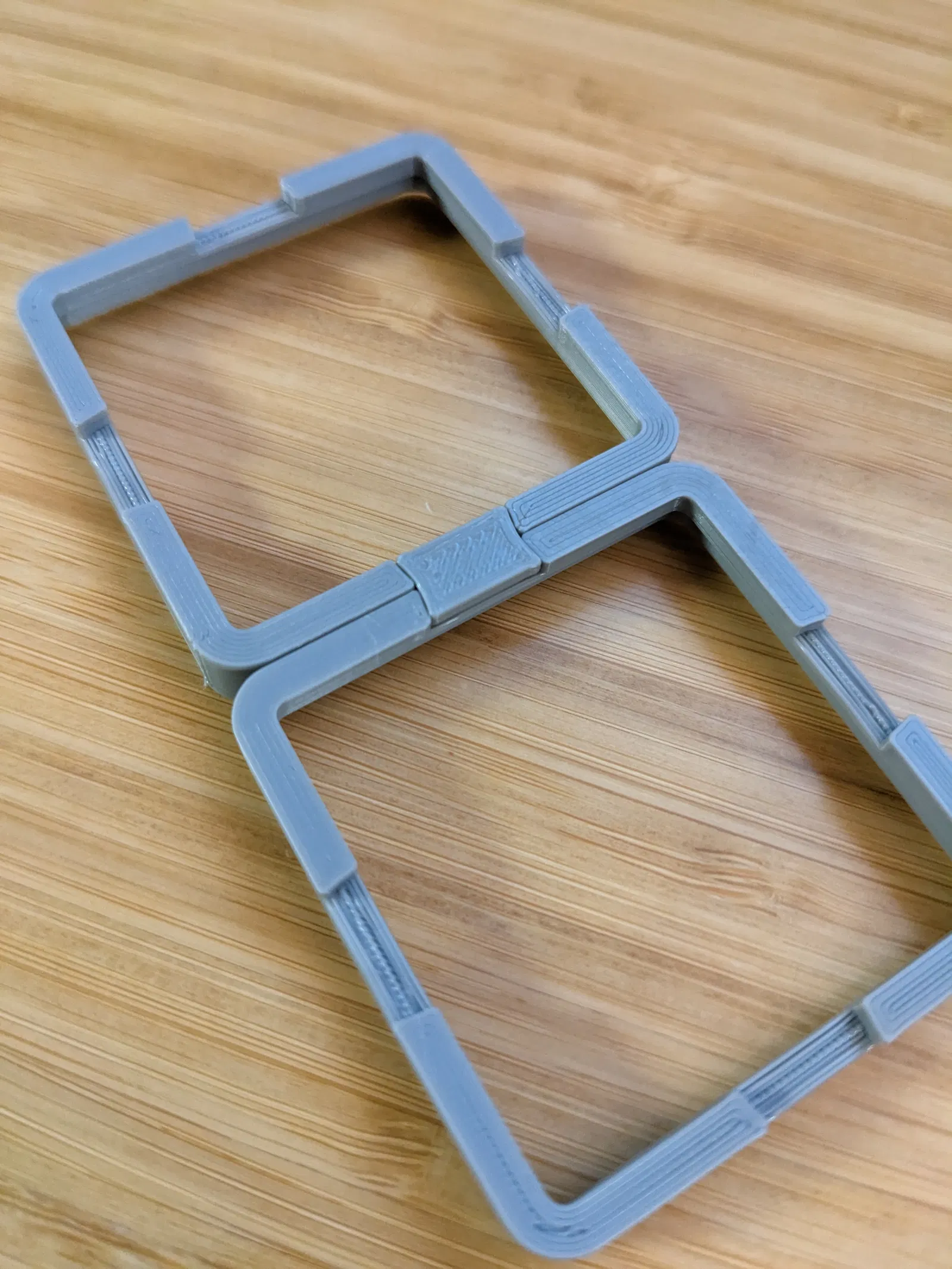

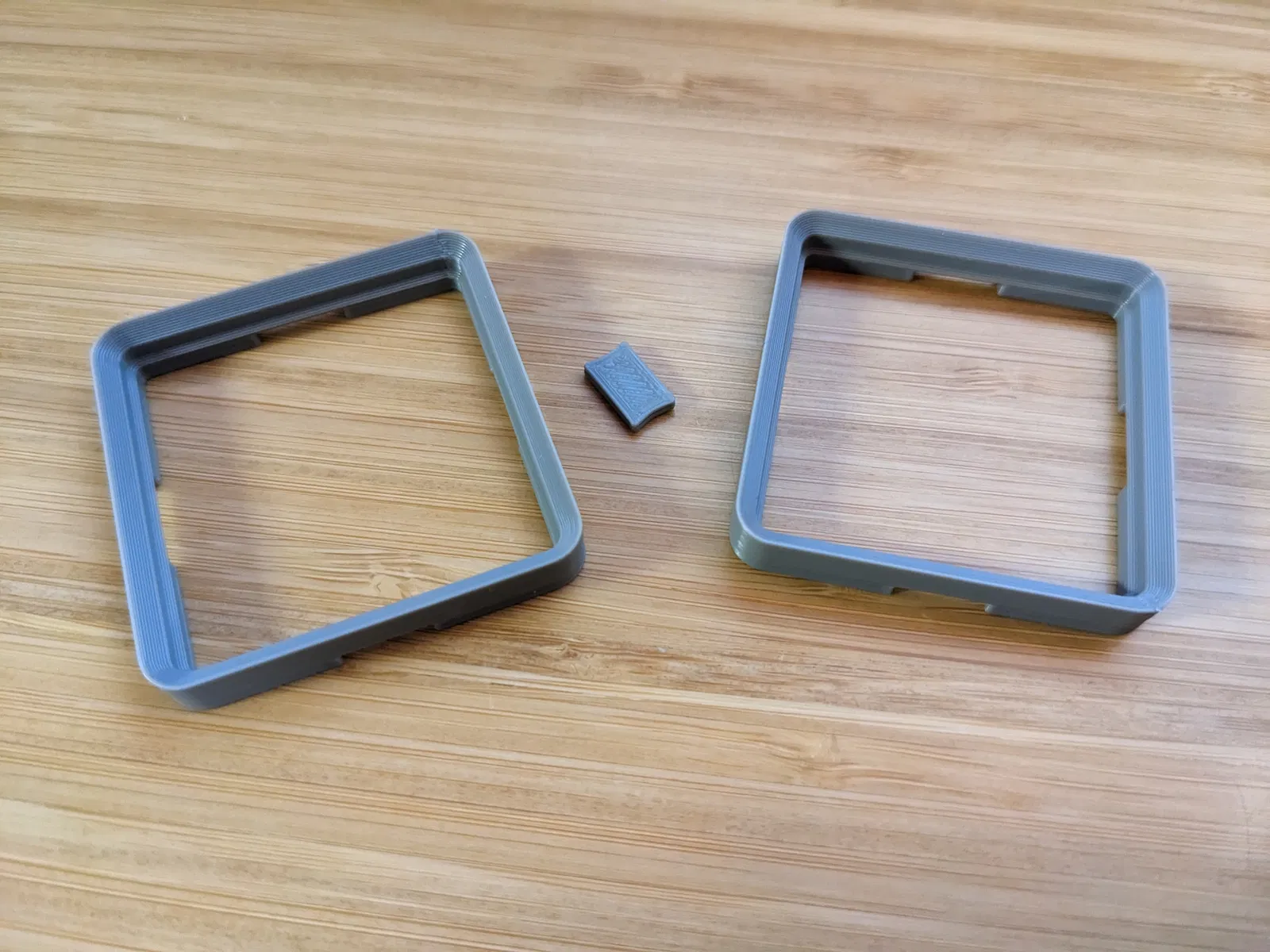

• Khe hở giữa nơ bươm bướm và khớp nối đuôi én trong đế là ~0.2mm (nghĩa là nó rất khít, bạn sẽ cần dùng lực đấy, Luke…)
• Nơ bươm bướm được vát cạnh 0.1mm chỉ để cho đẹp thôi, chứ không có tác dụng gì đâu
• Phiên bản có nam châm sẽ sớm ra mắt #đâyrồi!
• Bất cứ thứ gì lớn hơn 1x1 đều là báng bổ
• Trong slicer, đáy đế có thể bị cắt mất, nên hãy kiểm tra tọa độ Z trước khi cắt. - Đã sửa ngày 17 tháng 1 năm 23 ở bản sửa đổi 3

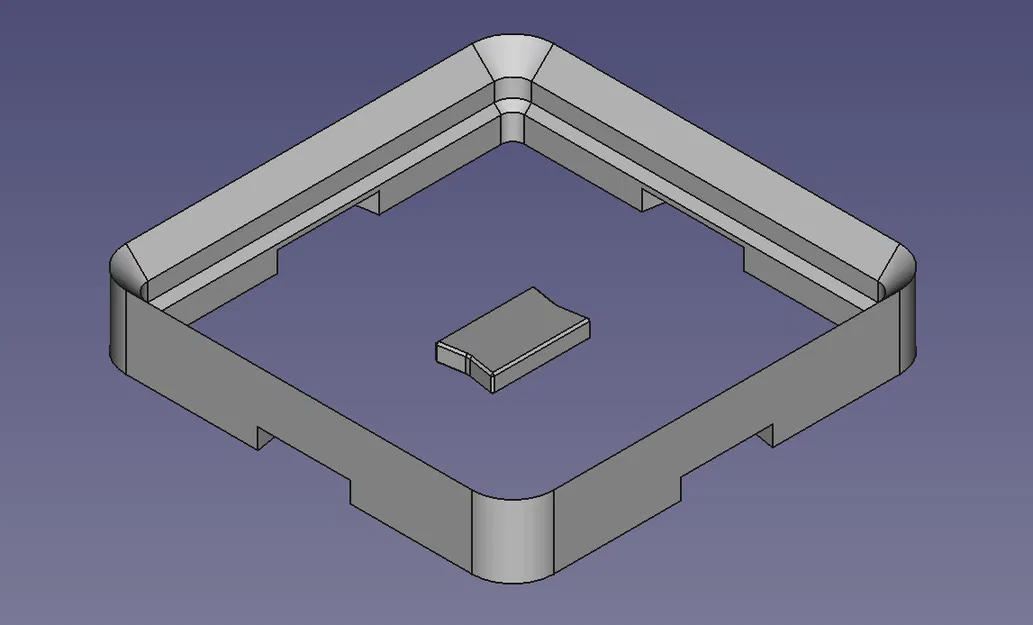

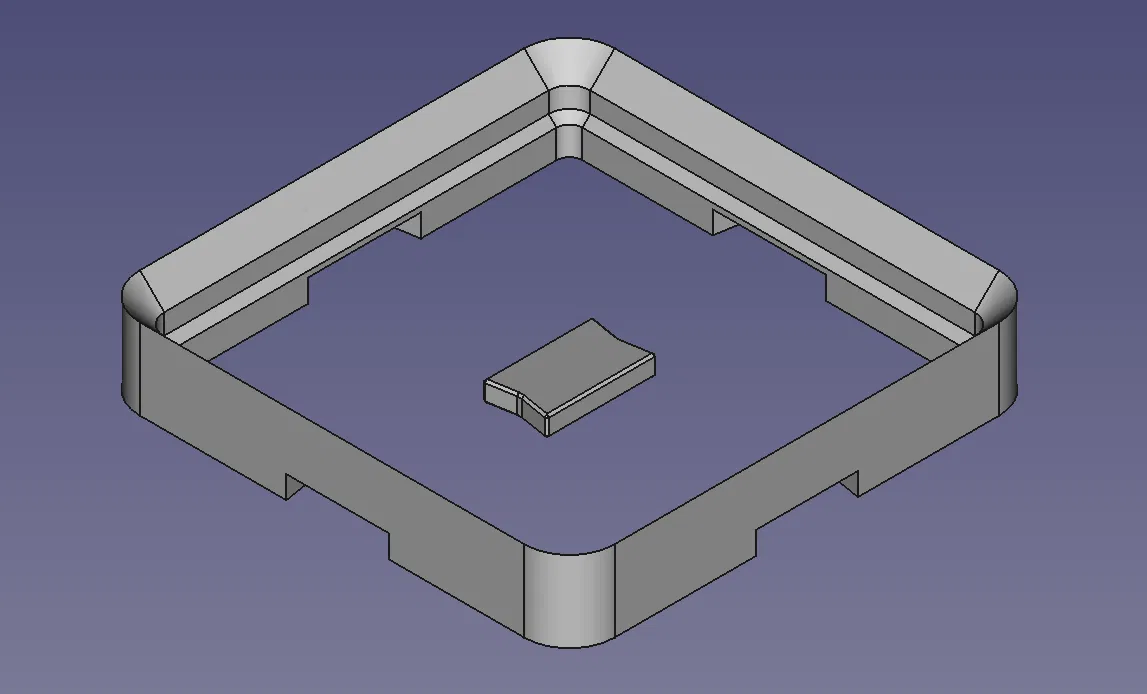

• Được tạo bằng FreeCAD 0.20 chính hãng, vì tôi không tin tưởng các nhà phát triển ngẫu nhiên fork mà không đóng góp lại cho upstream…

Nếu các bạn phàn nàn đủ nhiều trong phần bình luận, tôi có thể làm một số thứ như sau…

• Lại nữa, người ta thích nam châm, nên hãy thêm chúng vào các kích thước Nx1…
• Phiên bản đế có chiều cao khớp với các thiết kế hiện có… hình như mọi người không muốn vứt bỏ những gì họ đã tạo ra!?

Ủng hộ tôi trên Ko-Fi!

Nhật ký thay đổi

rev 7.2 - ngày 17 tháng 4 năm 23

• Cung cấp các tệp STL cho các biến thể Slic3R mà dường như không hiểu rằng một lỗ là một lỗ... rev 7.1 - ngày 20 tháng 3 năm 23
• Xuất lại một số tệp 3mf cho các biến thể Slic3r... dường như chúng không bỏ qua lỗi trong tệp 3mf. Giờ bạn sẽ tốn nhiều băng thông hơn để tải chúng. rev 7 - ngày 31 tháng 1 năm 23
• Sửa lỗi trong tệp FreeCAD 0.20 mà không ai yêu cầu sửa, nghĩa là việc tham số hóa hoạt động khi M & N >= 2.
• Làm lỗi thời phiên bản tệp rev 3 & 4
• Những người thích ngược đãi sẽ đánh giá cao tệp FreeCAD rev 6, những người khác sẽ bỏ qua nó, bạn cũng nên vậy.
• Sức mạnh của nam châm đã được thêm vào, giống như đã được thêm vào trong lần sửa đổi trước, nhưng lần này không cần phần mềm thử nghiệm...
• Không ai quan tâm bạn đang đeo nơ bươm bướm dưới bộ vest của mình Clark Kent, chỉ có cái trên bề mặt là quan trọng - nghĩa là tôi đã loại bỏ những cái lỗi và giờ bạn sẽ dùng nhiều nhựa hơn trước.
• Giờ có thêm nhiều kích thước rev 6 - ngày 29 tháng 1 năm 23
• Thêm vát cạnh 1mm vào đáy của đế nam châm 4x5 để giải quyết vấn đề nhức nhối
• Nói đến voi, sửa kích thước khớp nối đuôi én trên bản 4x5... rev 5 - ngày 28 tháng 1 năm 23

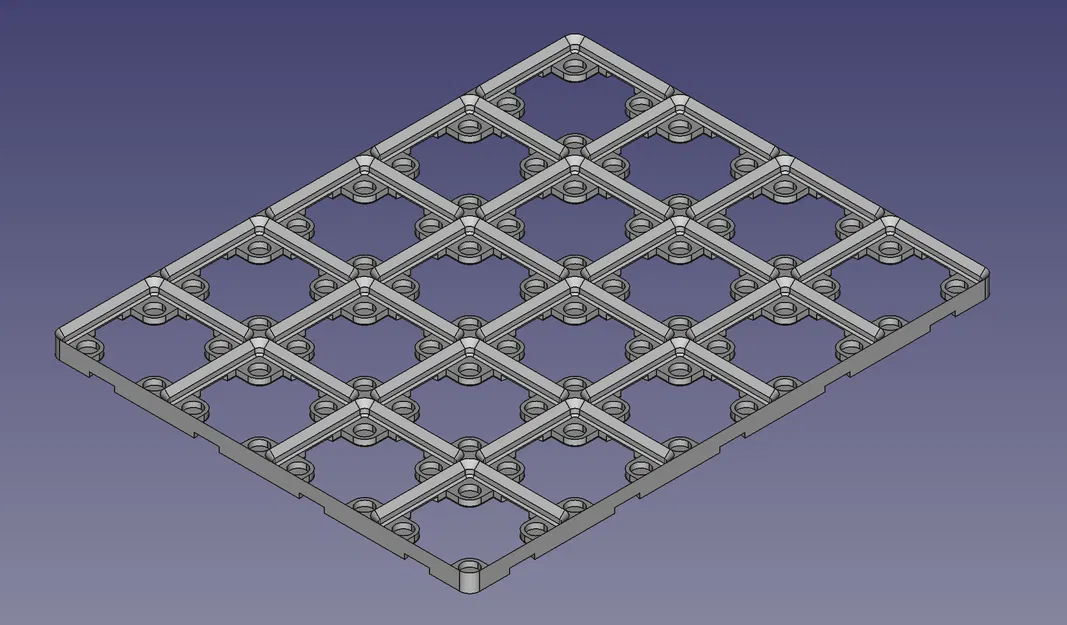

• Đế lưới 4x5 cho nam châm mà bạn không có sẵn trừ khi bạn mua một lượng lớn nam châm 6mm x 2mm vì bạn đã bị cuốn hút bởi thiết kế ban đầu của Zack... có ai cần nam châm không? Tôi khá chắc là mình đã nằm trong danh sách rồi...
• Tệp FreeCAD "mới" cho phiên bản cực kỳ lỗi của FreeCAD 0.21
• Tên tệp đỡ tệ hơn rev 4 - ngày 18 tháng 1 năm 23

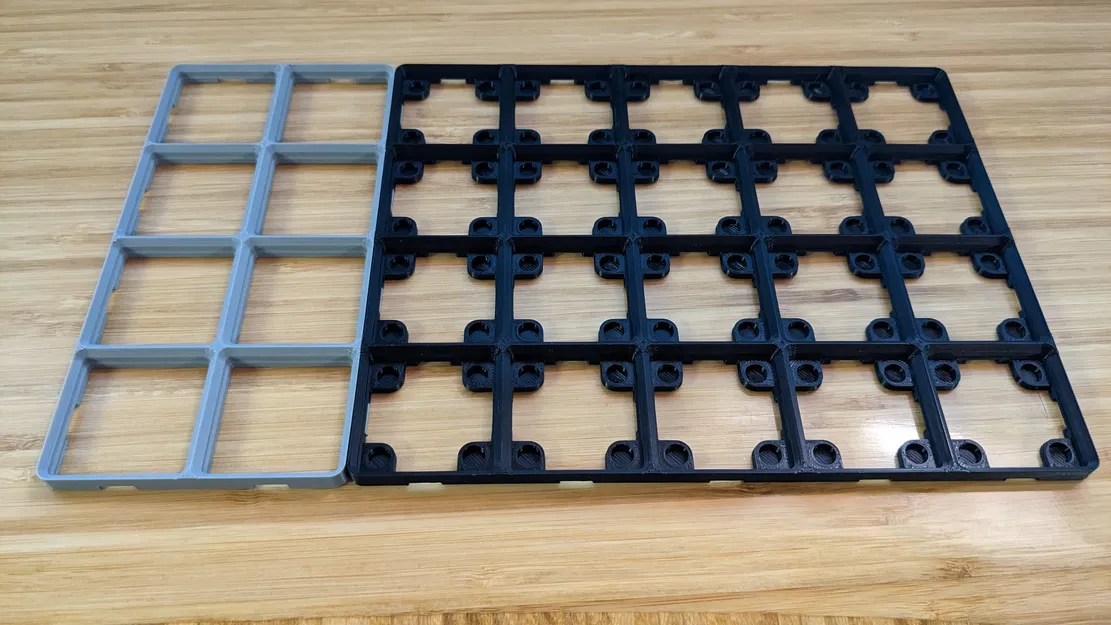

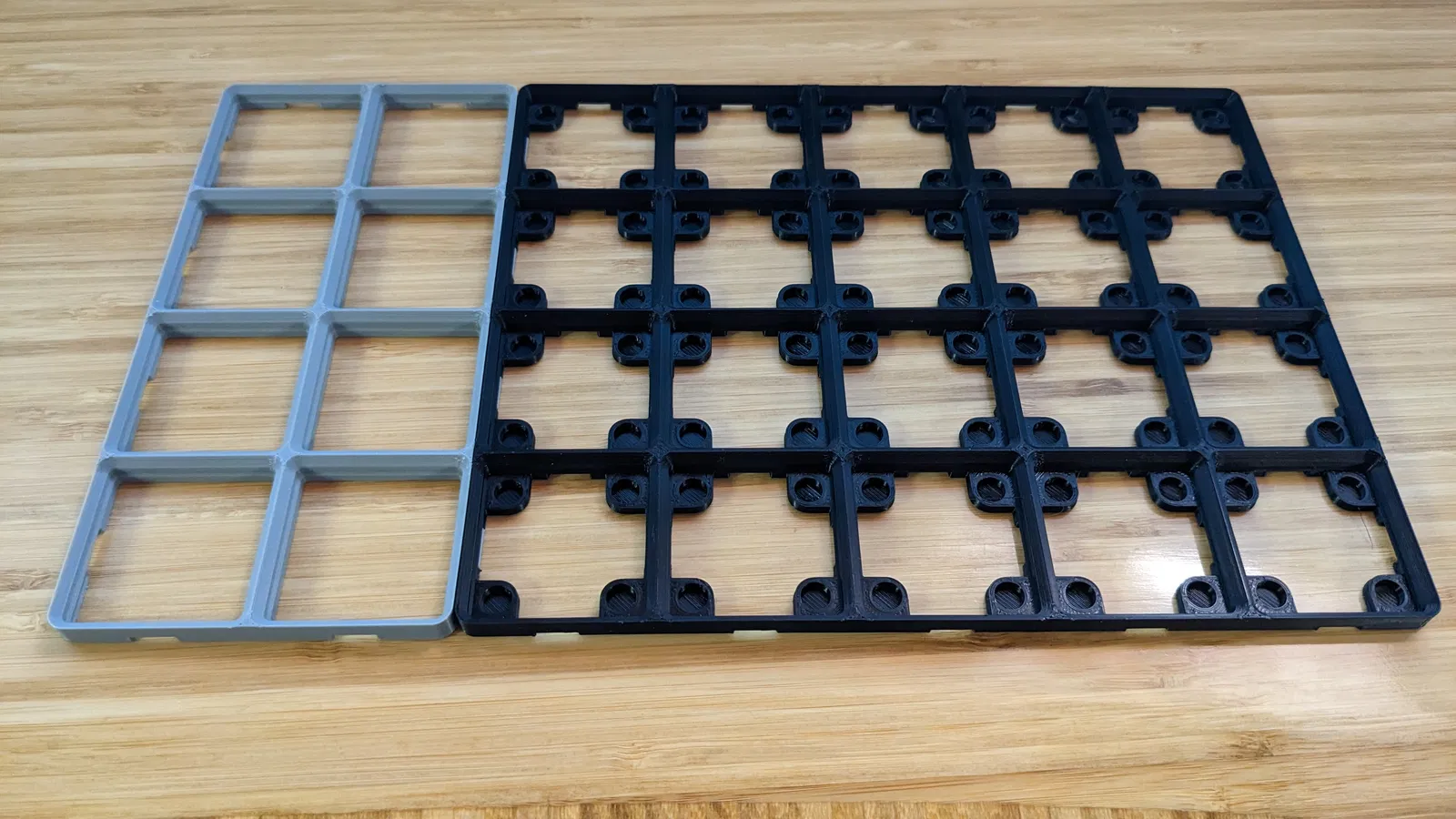

• Bản lưới 2x4 có sẵn cho những kẻ ngoại đạo rev 3 - ngày 17 tháng 1 năm 23
• Hủy bỏ việc xuất hiện trên Top Chef, tệp 3mf giờ sẽ hiển thị đúng trên thớt
• Nơ bươm bướm có vẻ hơi phẳng, nên giờ nó bớt phẳng đi 1mm
• Tham số hóa các tham số, bạn có thể thử các loại nơ bươm bướm khác, miễn là chúng có tỷ lệ 1:6 và không gì khác rev 2 - ngày 16 tháng 1 năm 23
• Biết rằng O & / là đường kính, không phải bán kính... rev 1 - ngày 16 tháng 1 năm 23
• Ai đó đã quá phấn khích và tải cái này lên quá sớm
