Hộp Cantilever chứa 48 bút chì/màu sáp có nút nhấn và nắp đậy
Hộp đựng 48 bút chì thông minh với cơ chế xếp tầng cantilever. Đi kèm nút nhấn đẩy bút, chân đế nghiêng công thái học và khả năng đóng mở bằng nam châm. Thiết kế hoàn toàn có thể in 3D, tiện lợi cho việc sắp xếp góc học tập.
Mô tả

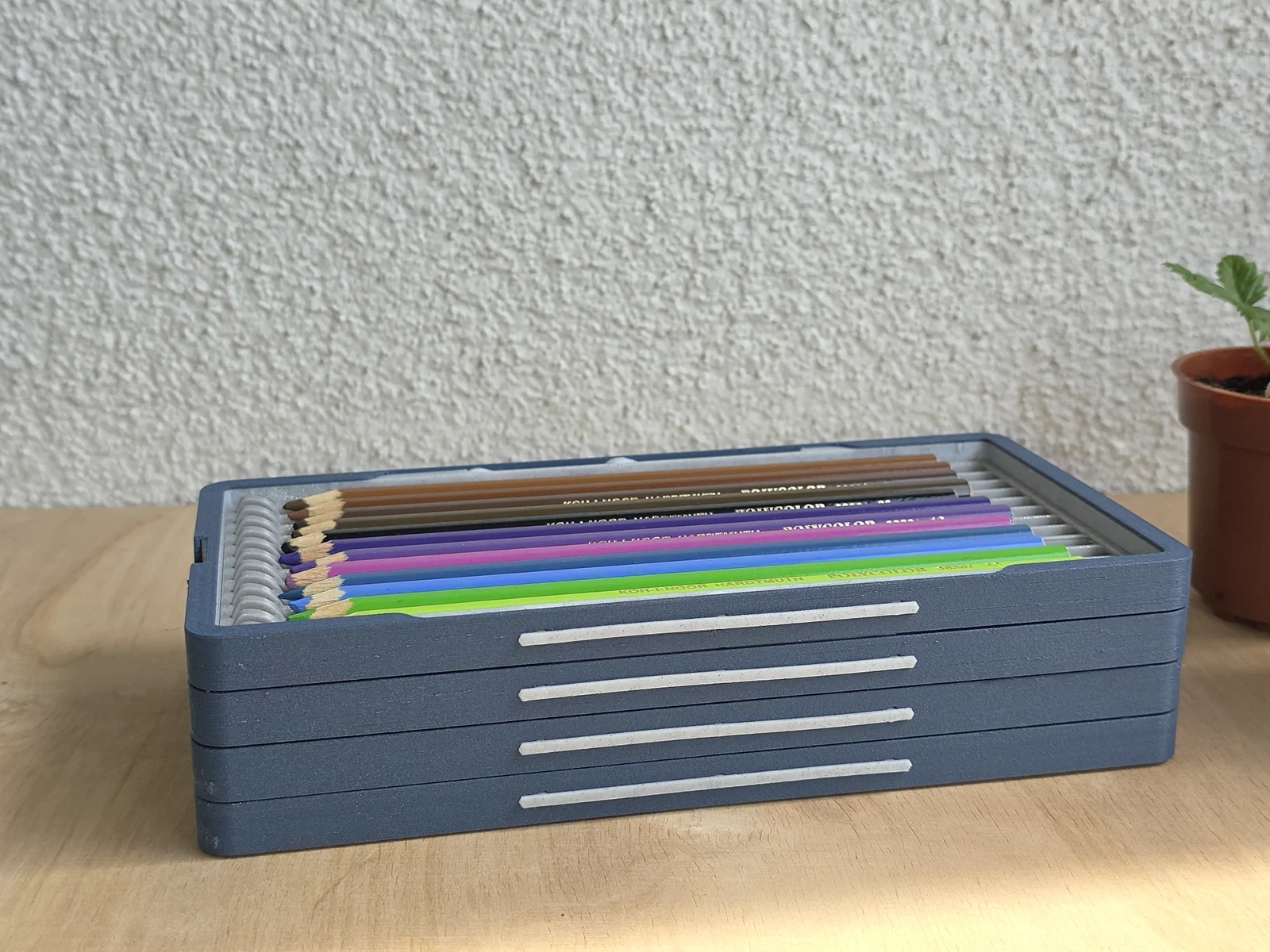

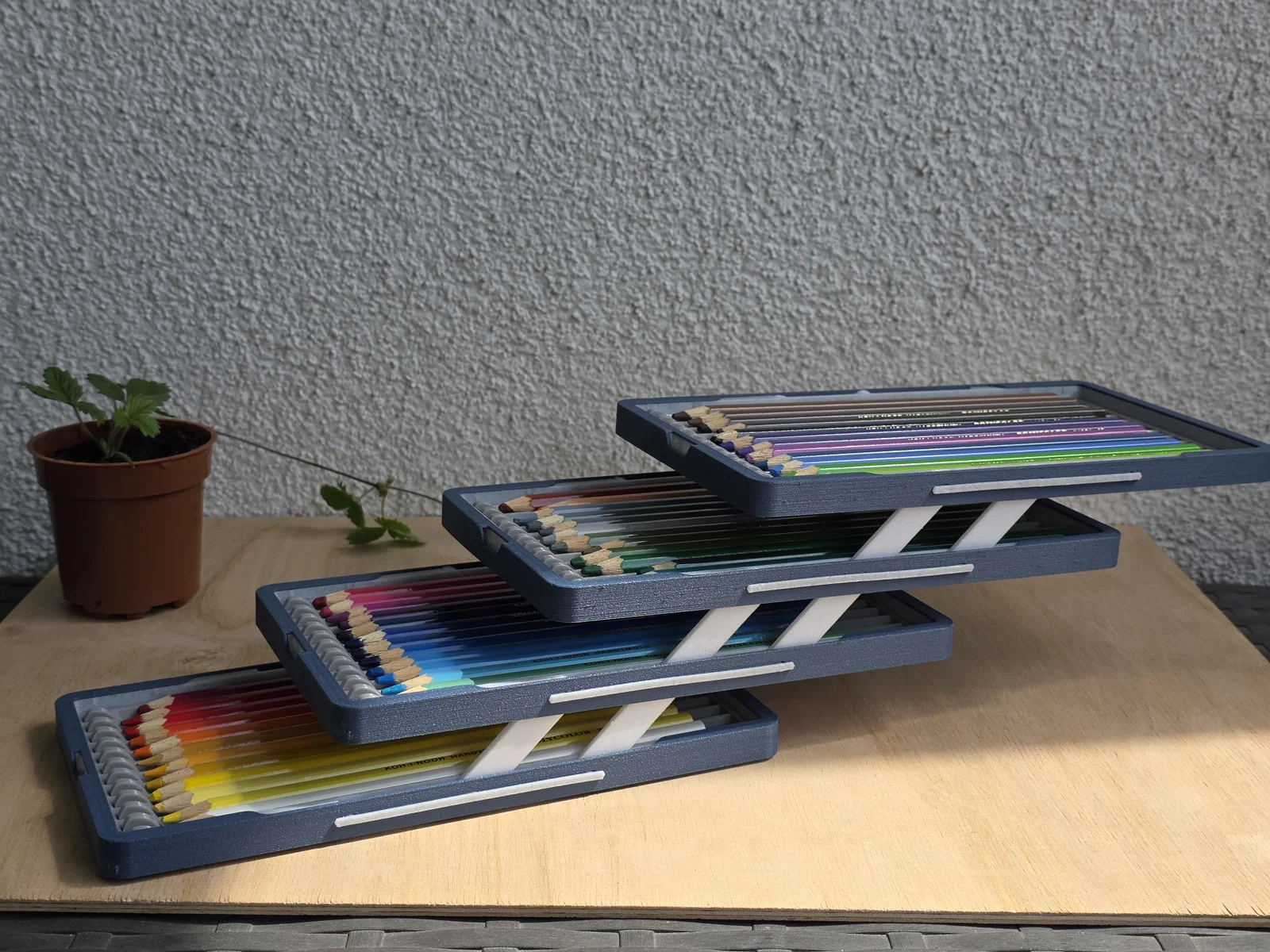

Sắp xếp góc làm việc của bạn gọn gàng hơn với hộp đựng bút chì và màu sáp 4 tầng dạng xếp tầng nhỏ gọn này! Được thiết kế với sự kết hợp giữa thẩm mỹ và tính công thái học, chiếc hộp theo phong cách cantilever này chứa được tới 48 cây bút (12 cây mỗi tầng) và mở ra mượt mà, giúp bạn dễ dàng quan sát bảng màu của mình.
✨ Cập nhật:
-
10.07.2026: Mình đã thêm ba file mới:
-
Lid.stl - Nắp hộp vừa vặn bằng lực ma sát, nhưng mình vẫn thiết kế các khe để gắn nam châm nếu bạn muốn kết hợp cả hai.
-
Lid_Brace.stl - Giờ đây bạn có thể khóa cố định hộp bằng hai thanh cài, giúp bạn mang theo đi làm hoặc đi học rất tiện. Hiện tại chỉ dùng cho hộp 4 tầng – nếu bạn cần kích thước khác, hãy cho mình biết nhé!
-

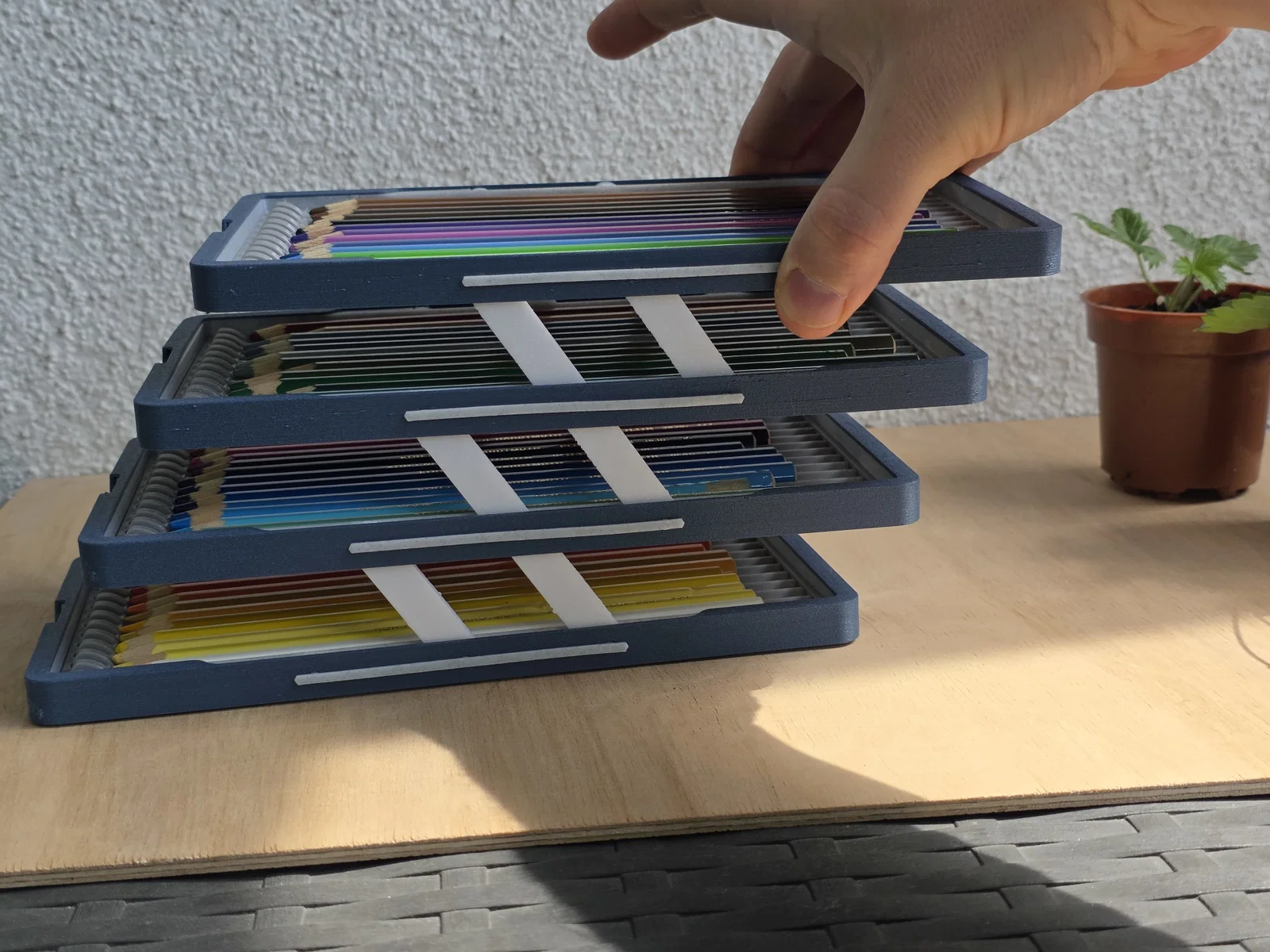

Outer_Tray_65_x4.stl - Phiên bản khay này có góc mở 65 độ (so với 45 độ tiêu chuẩn). Thiết kế này giúp các tầng ít ngả về phía sau hơn và xếp chồng thẳng đứng hơn, cải thiện đáng kể độ ổn định tổng thể. Tất cả các file khác đều tương thích hoàn toàn.
-
✨ Tính năng nổi bật:
-

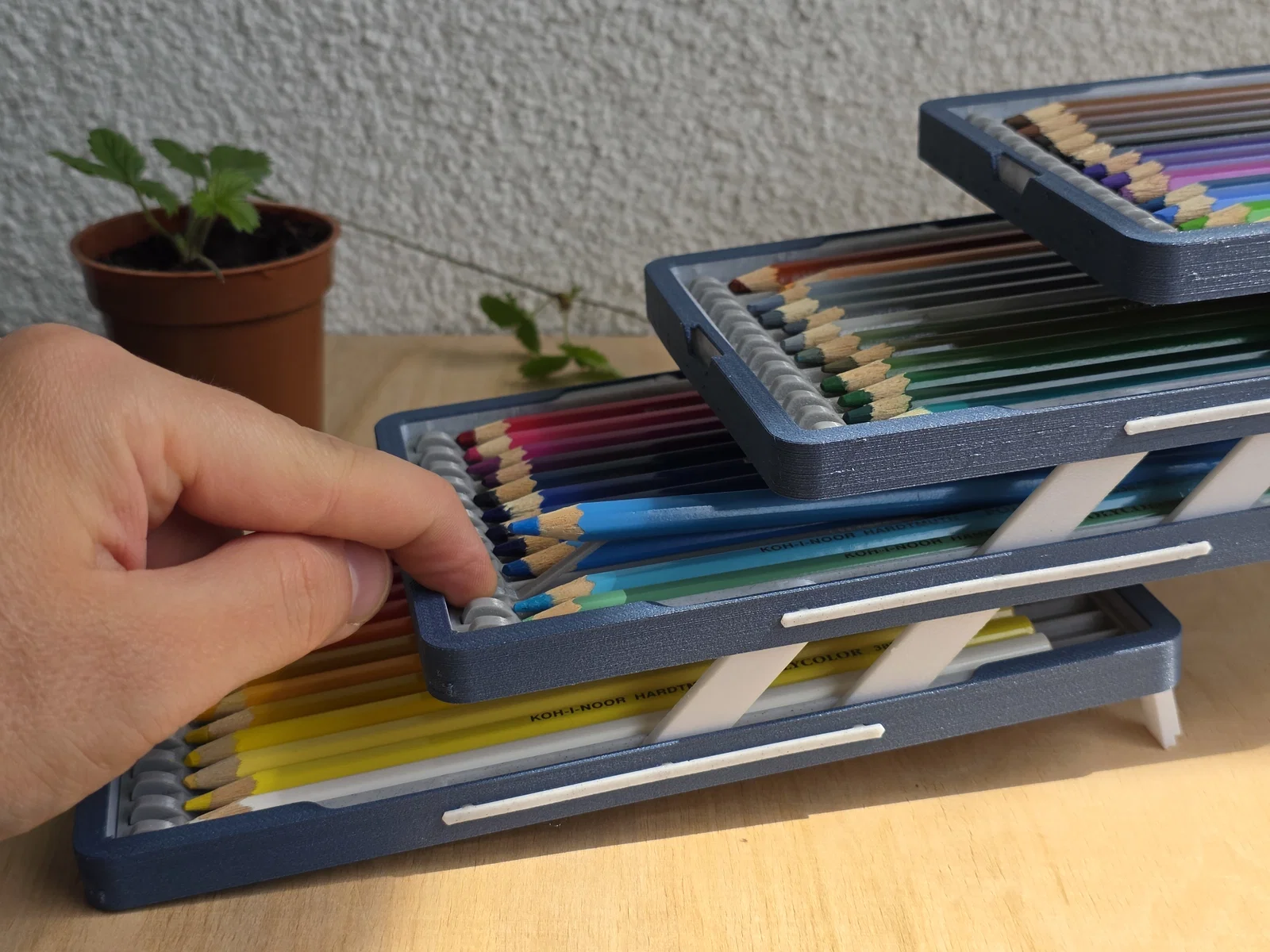

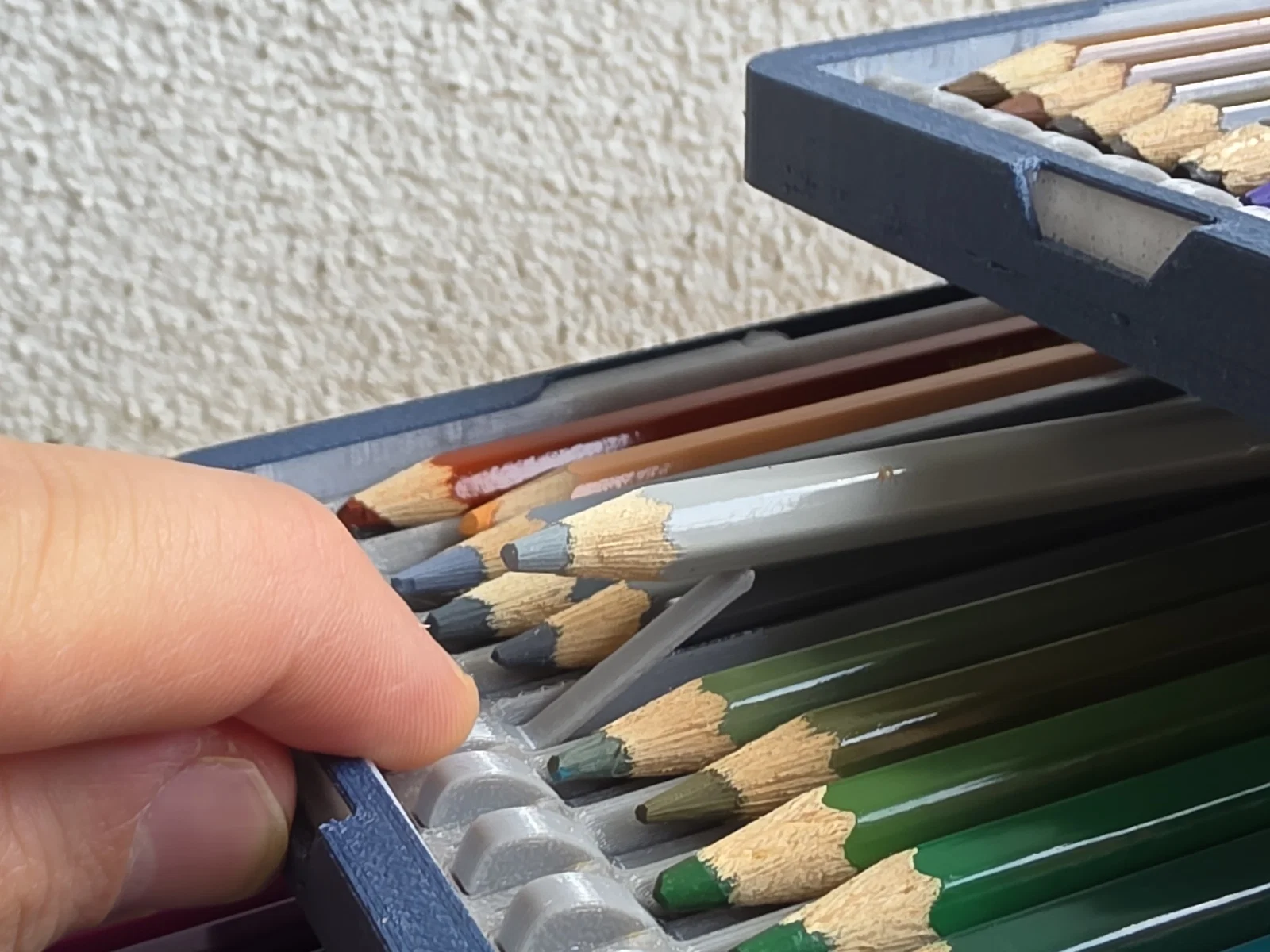

Nút nhấn "Eject" thông minh: Không còn khó khăn khi lấy bút nữa. Mỗi ngăn đều có một nút nhấn tích hợp – chỉ cần nhấn nhẹ, cây bút sẽ tự động bật lên để bạn lấy dễ dàng.
-
Độ nghiêng công thái học: Khay dưới cùng được trang bị chân đế có thể rút ra. Khi mở ra, toàn bộ hộp sẽ nghiêng về phía bạn. Điều này không chỉ giúp lấy màu thuận tiện hơn mà còn sử dụng trọng lực để đưa bút vào vị trí nút nhấn.
-
100% in 3D / Không cần ốc vít bổ sung: Cơ chế gấp có thể lắp ráp bằng miếng đệm/chốt in 3D giúp giữ mọi thứ hoàn hảo. (Lưu ý: Bạn vẫn có thể dùng ốc M3 nếu muốn).
-
Đóng mở bằng nam châm: Các khay có khe ẩn để gắn nam châm tròn 4x2mm. Mỗi góc có chỗ cho tối đa 3 nam châm, bạn có thể tùy chỉnh lực hút theo ý thích.
⚙ In ấn & Chất liệu:
-
Hướng in: Tất cả các bộ phận đã được định hướng sẵn trong file – chỉ cần đưa vào phần mềm cắt lớp (slice) và in!
-
Filament: Mình in toàn bộ hộp bằng PETG, đây là lựa chọn mình khuyên dùng. Bạn có thể dùng PLA cho khay và thân chính, nhưng các chốt/miếng đệm bản lề phải được in bằng PETG (hoặc ABS/ASA). PLA quá giòn và dễ gãy dưới áp lực cơ học tại các khớp nối.
-
Nam châm: Nam châm tròn 4x2mm (tối đa 12 chiếc mỗi khay tùy vào lực hút bạn muốn).
🧩 Danh sách linh kiện in & Tên file STL
Để làm chiếc hộp 48 bút (4 tầng), bạn cần in các chi tiết sau:
| Tên linh kiện | Số lượng | Tên file STL | Ghi chú & Chất liệu |
|---|---|---|---|
| Khay trong (Inner Tray) | 4 | Inner_Tray_x4.stl |
Khay chính, giữ 12 bút |
| Khay ngoài (Outer Tray) | 4 | Outer_Tray_x4.stl |
Vỏ ngoài. Để ổn định hơn hãy dùng Outer_Tray_65.stl |
| Nút nhấn (Eject Buttons) | 48 | Eject_Button_x48.stl |
Cơ chế đẩy bút |
| Khung (Frame) | 4 | Frame_x4.stl |
Viền thẩm mỹ phía trên |
| Khớp nối ngắn (Short Link) | 4 | Short_Link_x4.stl |
Tay đòn cantilever |
| Khớp nối dài (Long Link) | 4 | Long_Link_x4.stl |
Tay đòn cantilever |
| Chân nghiêng (Rear Tilt Legs) | 1 | Rear_Tilt_Legs_x1.stl |
Tạo độ nghiêng |
| Bản lề (Hinge Strap) | 8 | Hinge_Strap_PETG_x8.stl |
Dùng PETG! Có thể thay bằng ốc M3 |
🛠 Phụ kiện bổ sung (Không in 3D)
-
Trục xoay nút nhấn: Dùng filament 1.75mm. Cắt theo chiều dài khay để làm trục bản lề cho nút nhấn.
-
Nam châm: Nam châm neodymium 4x2mm.
-
Lắp ráp liên kết: Chọn Option A (dùng chốt in 3D) hoặc Option B (dùng 24 con ốc M3).
🛠 Hướng dẫn lắp ráp
Làm theo các bước chi tiết trong file gốc (hình ảnh đính kèm theo từng bước).
🚀 Dự định tương lai (V2.0)
- Nắp đậy riêng: Thiết kế nắp đậy tận dụng nam châm để bảo vệ bút khỏi bụi.
- Đơn giản hóa thiết kế: Hợp nhất các khay để giảm thời gian in.
- Tăng cường độ ổn định: Tinh chỉnh hình học khớp nối để hộp mở ra cân bằng hơn nữa.
