Giá đỡ dọc HDMI7 cho thanh nhôm định hình 2020

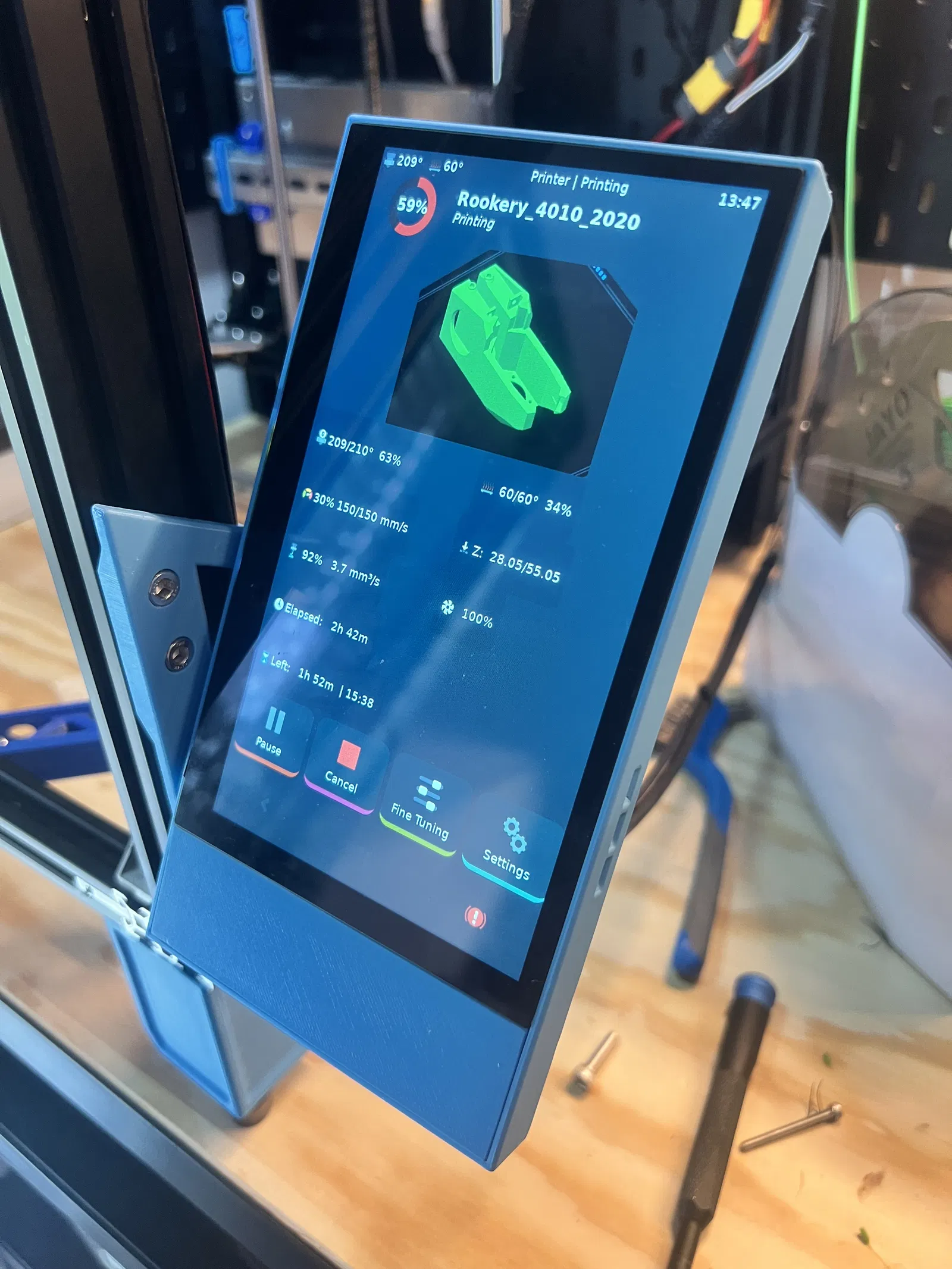

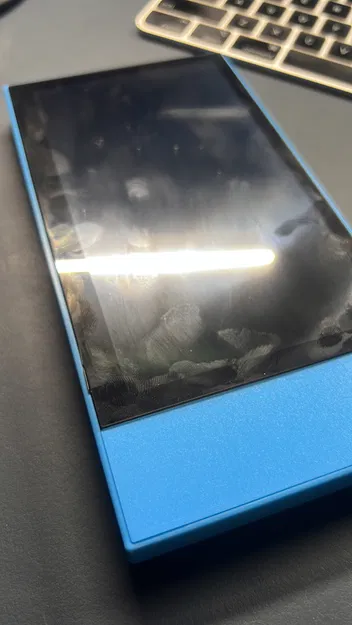

Lấy cảm hứng rất nhiều từ TacticalBeanies mẫu gắn ở đây, tôi đã tạo ra mẫu gắn dọc này cho màn hình cảm ứng BigTreeTech HDMI7. Lưu ý rằng phiên bản này SẼ KHÔNG phù hợp với v1.2 (hoặc mới hơn, có lẽ, nếu có bất kỳ phiên bản nào ra đời). Mẫu của tôi giả định rằng các đầu nối nằm ở cạnh màn hình, và với mẫu 1.2, BTT đã di chuyển các đầu nối vào giữa bảng mạch ở mặt sau. Có nhiều điều chỉnh nhỏ mà tôi muốn thực hiện với mẫu đó, nhưng danh sách trở nên quá dài nên tôi quyết định bắt đầu lại từ đầu. Mẫu này gồm 3 phần chính: đế (giữ màn hình), nắp cằm (che khoảng trống mà các đầu nối 90 độ đang ở trong đó) và giá đỡ gắn mọi thứ vào thanh nhôm định hình 2020. Sự sắp xếp này cho phép bạn: * Điều chỉnh bất cứ thứ gì trên đế. Bạn muốn gắn đế cao hơn hoặc thấp hơn một chút so với giá đỡ? Di chuyển các lỗ lắp! Các đầu nối 90 độ của bạn có cần nhiều/ít không gian hơn không? Điều chỉnh lỗ ở phía dưới!

• In toàn bộ mọi thứ mà không cần hỗ trợ. Nắp cằm được tách rời và không cần hỗ trợ. Muốn làm điều gì đó đặc biệt với đèn LED RGB dưới logo hay thứ gì đó? Cứ tự thiết kế!
• Gắn toàn bộ mọi thứ vào thanh nhôm định hình loại khác, hoặc ở một góc khác? Điều chỉnh giá đỡ khi cần thiết! Phần cứng cần thiết: * 5x ốc vít chèn nhiệt M3x4x4
• 4x ốc vít M3x6 (ốc vít lắp M3 ban đầu đi kèm với màn hình HDMI7)
• 3x ốc vít M3x8
• 2x ốc vít M5x8
• 2x đai ốc T hoặc đai ốc lò xo giữ M5
• Đầu nối HDMI góc 90 độ. Lưu ý rằng đầu nối này phải hướng xuống dưới, tức là ra xa phần tròn của đầu nối. Xem ở đây (cảm ơn TacticalBeanie) để xem ví dụ.
• Đầu nối USB-C góc 90 độ. Vì đầu nối này không nhạy cảm với hướng, loại nào cũng được.
• Đối với cả hai đầu nối, 'càng ngắn càng tốt'. Hướng dẫn lắp ráp: In các bộ phận. Lắp các ốc vít chèn nhiệt (3 cái vào giá đỡ, 2 cái vào nắp cằm). Vặn giá đỡ vào đế. Lắp các đầu nối 90 độ. Vặn màn hình vào đế. Vặn nắp cằm vào đế. Cả màn hình và nắp cằm sẽ vừa khít, nhưng sẽ chỉ vừa nếu máy in của bạn được căn chỉnh đúng. Lắp các đai ốc vào thanh nhôm định hình và vặn giá đỡ vào thanh nhôm định hình. Cắm cáp vào các đầu nối. Xong!
