Đế sạc không dây Qi cho BMW 1 Series (F70)

Nâng cấp chiếc BMW 1 Series F70 (2024-...) của bạn với một đế sạc không dây thiết kế riêng đầy tinh tế. Miếng lót in 3D này vừa vặn hoàn hảo với khu vực hộc chứa đồ ở bệ tỳ tay trung tâm, mang lại vẻ ngoài gọn gàng như đồ theo xe, đồng thời giúp điện thoại của bạn luôn đầy pin khi di chuyển.

Danh sách linh kiện cần chuẩn bị

Để hoàn thiện sản phẩm này, bạn sẽ cần các bộ phận in 3D cùng những linh kiện sau:

1. Sạc không dây (Cần tháo rời): * INIU 15W Wireless Charging Pad (Amazon FR)

• Lưu ý: Bạn sẽ cần cẩn thận tháo rời lớp vỏ ngoài của bộ sạc để lấy ra mạch PCB và cuộn dây sạc Qi bên trong.

2. Cáp USB-C ngắn: * Right-Angle Short USB-C Cable (Amazon FR)

• Lưu ý: Để việc lắp đặt bên trong hộc đồ trông gọn gàng nhất, bạn cần tách mối hàn dây cáp cũ trên bo mạch Qi và hàn trực tiếp cáp ngắn này vào PCB.

Hướng dẫn lắp ráp

1. Tháo rời bộ sạc: Cẩn thận cạy mở lớp vỏ bộ sạc không dây để lấy bảng mạch PCB chính cùng cuộn dây đồng cảm ứng và nam châm đi kèm.

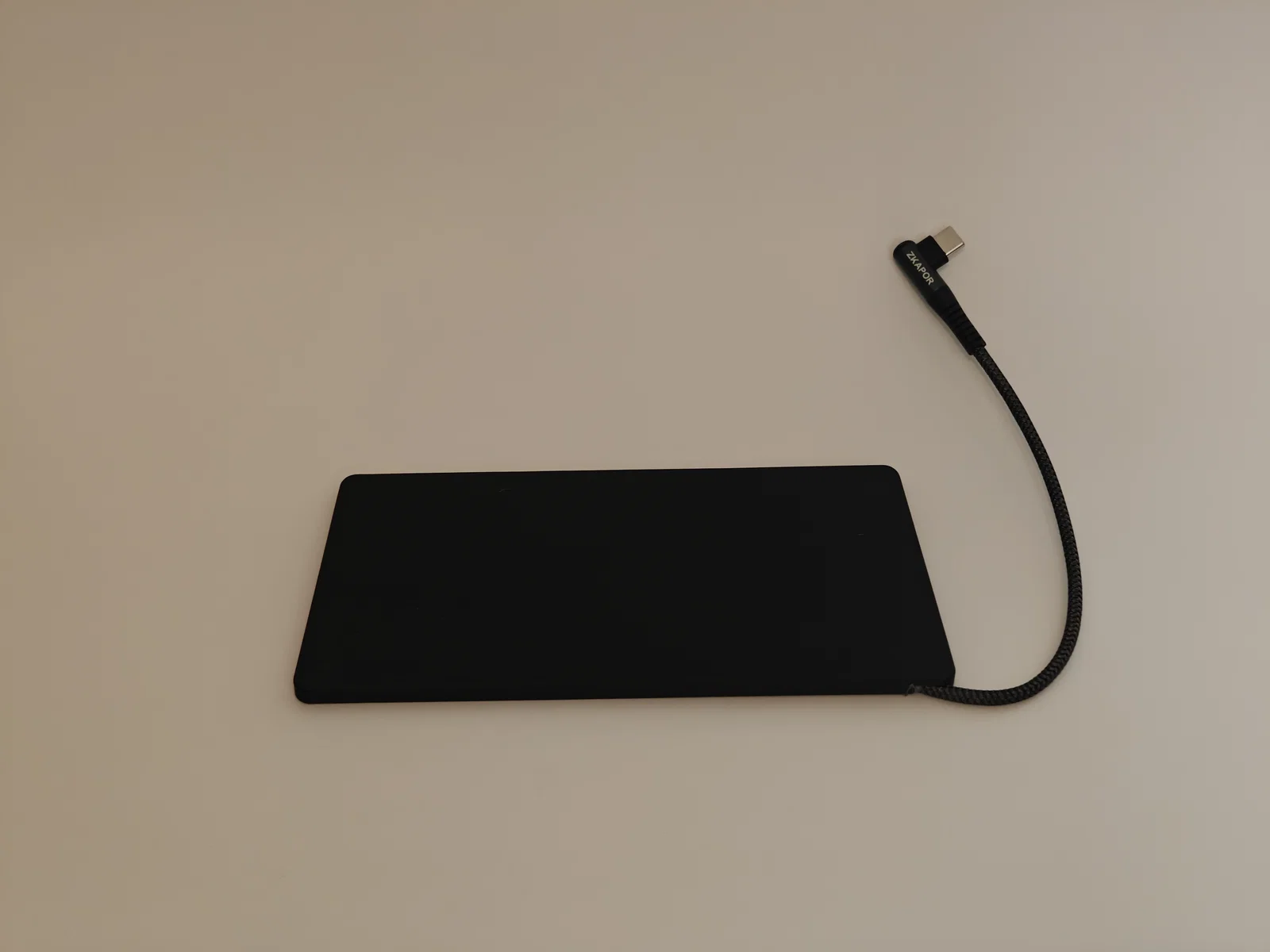

2. Hàn cáp: Tách mối hàn cáp dài zin ra khỏi bo mạch. Sau đó hàn cáp USB-C ngắn vào vị trí cũ, hãy chú ý kỹ sơ đồ dây để đảm bảo kết nối chính xác.

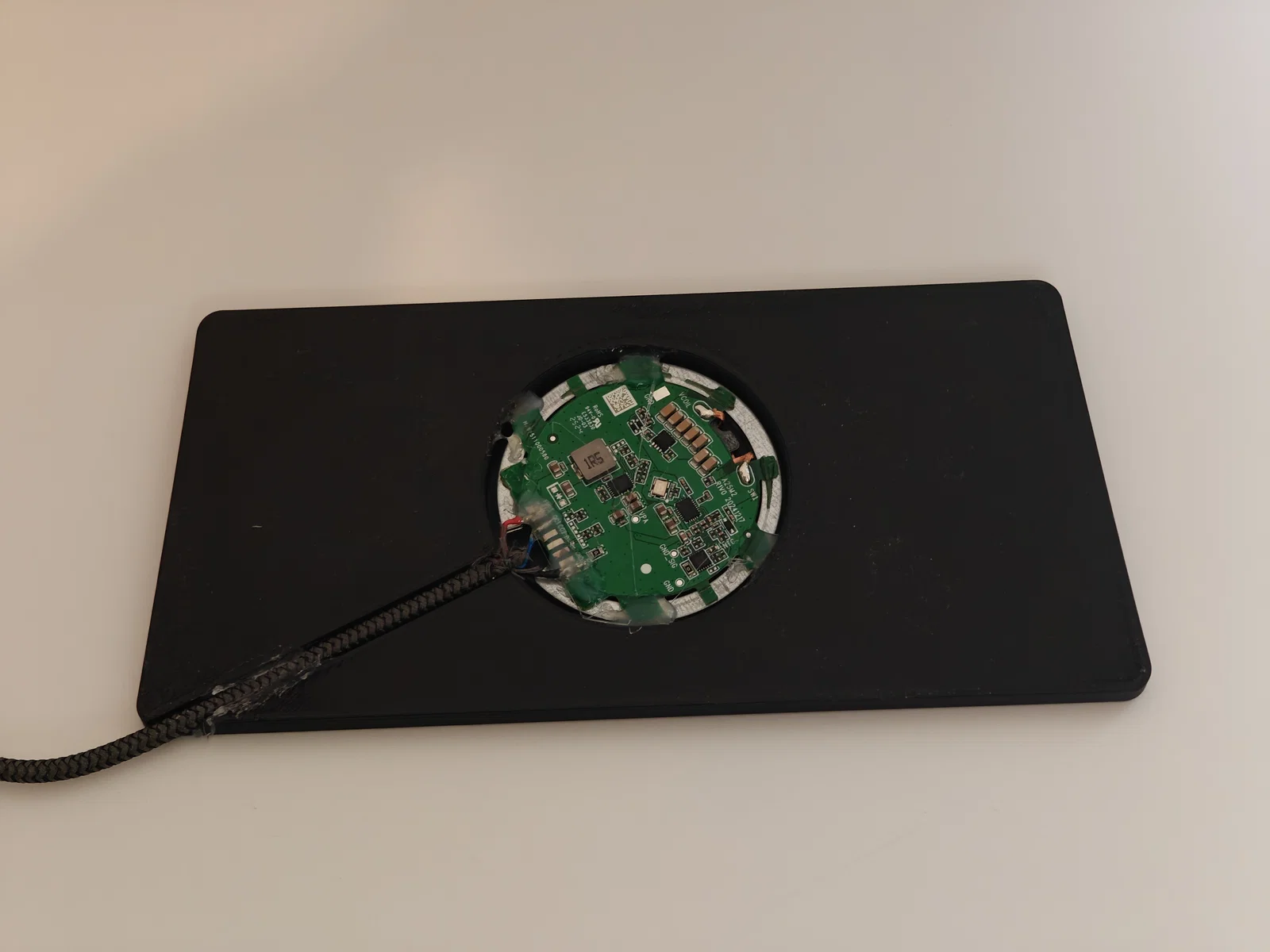

3. Lắp vào miếng in 3D: Đặt cuộn dây cảm ứng và bo mạch PCB vào các vị trí đã thiết kế sẵn ở mặt dưới của đế in 3D. Cố định chúng bằng một ít keo nến.

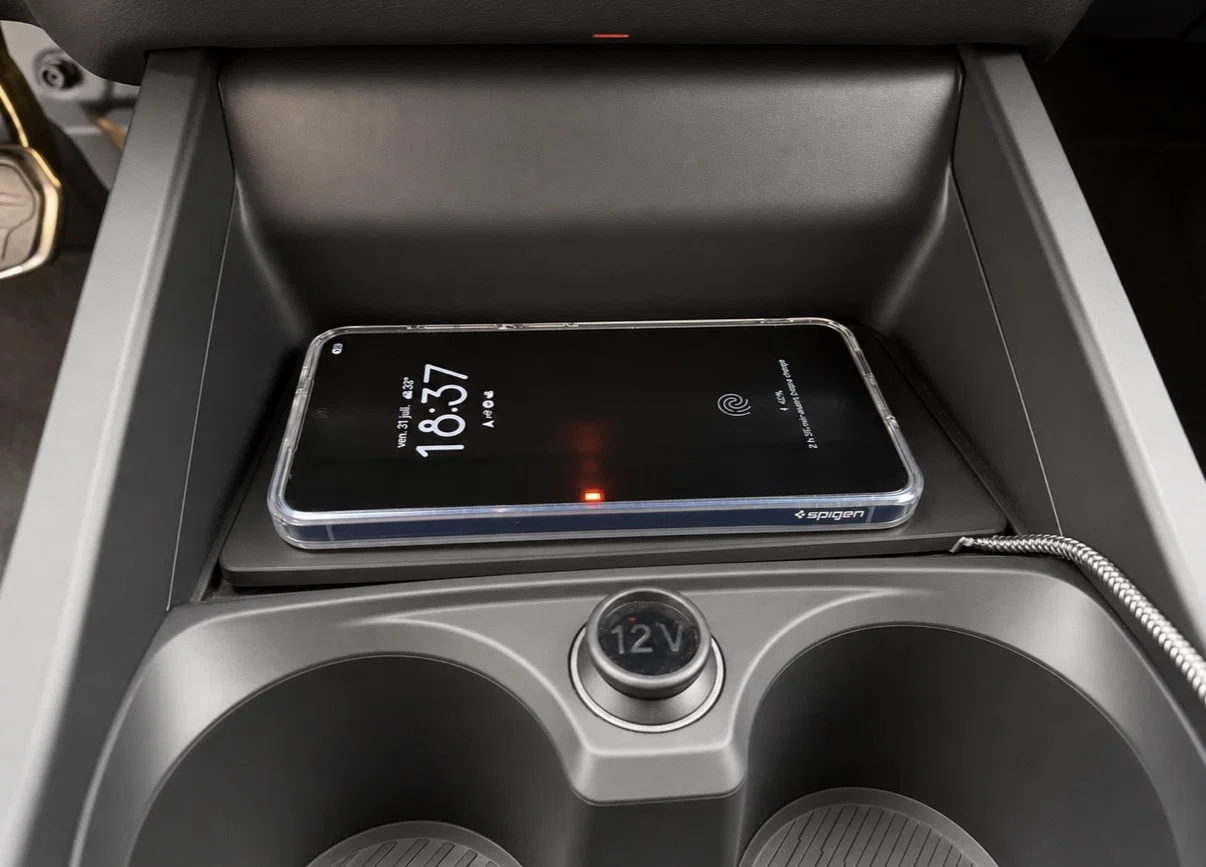

4. Lắp vào xe: Đặt miếng lót đã hoàn thiện vào bảng điều khiển trung tâm của xe BMW F70 và cắm đầu cáp USB-C trực tiếp vào cổng USB có sẵn gần đó trên xe.
