Khay đựng Sortimo T-Boxx (lên đến 4x4) + File thiết kế Solidworks

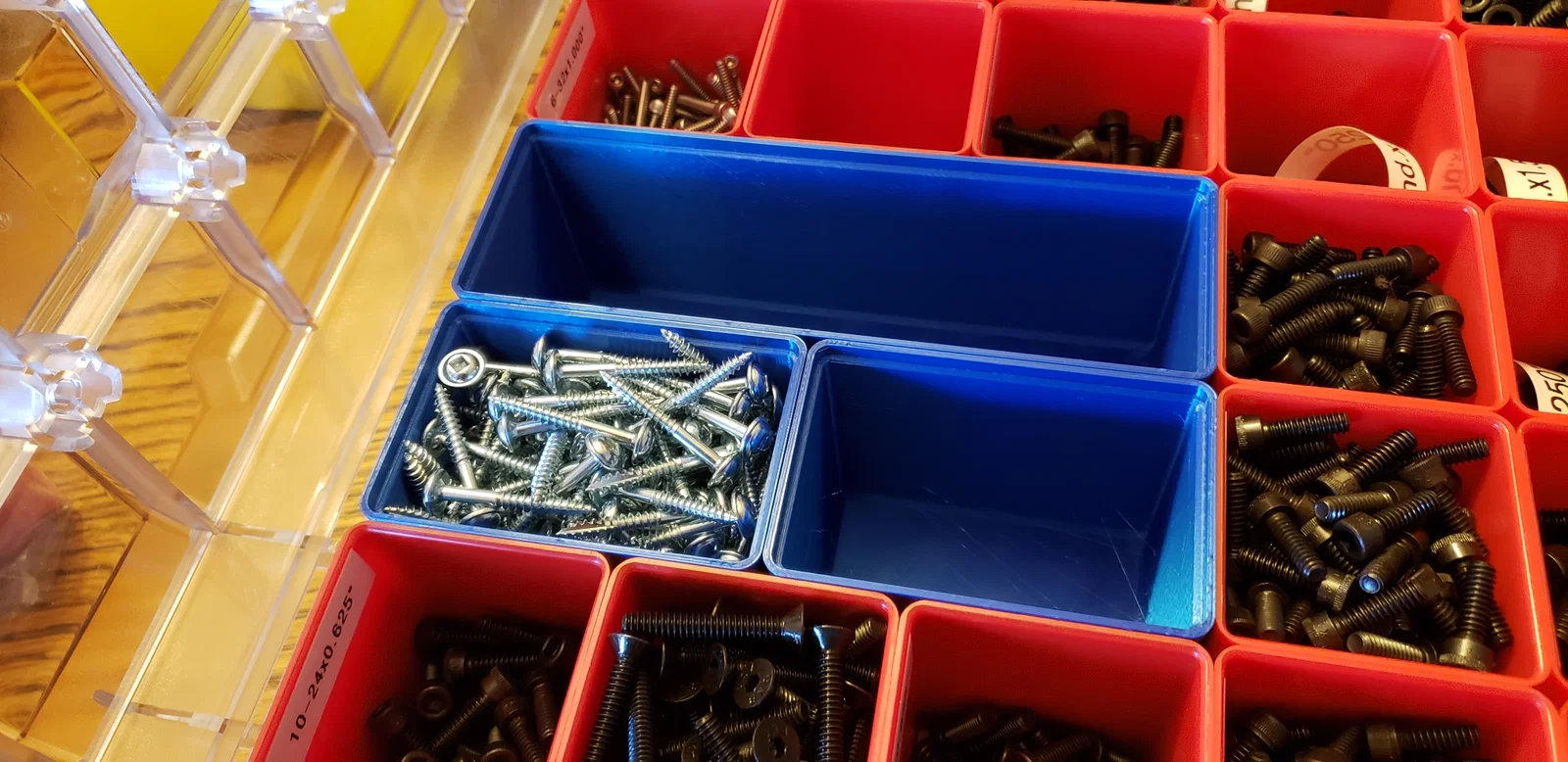

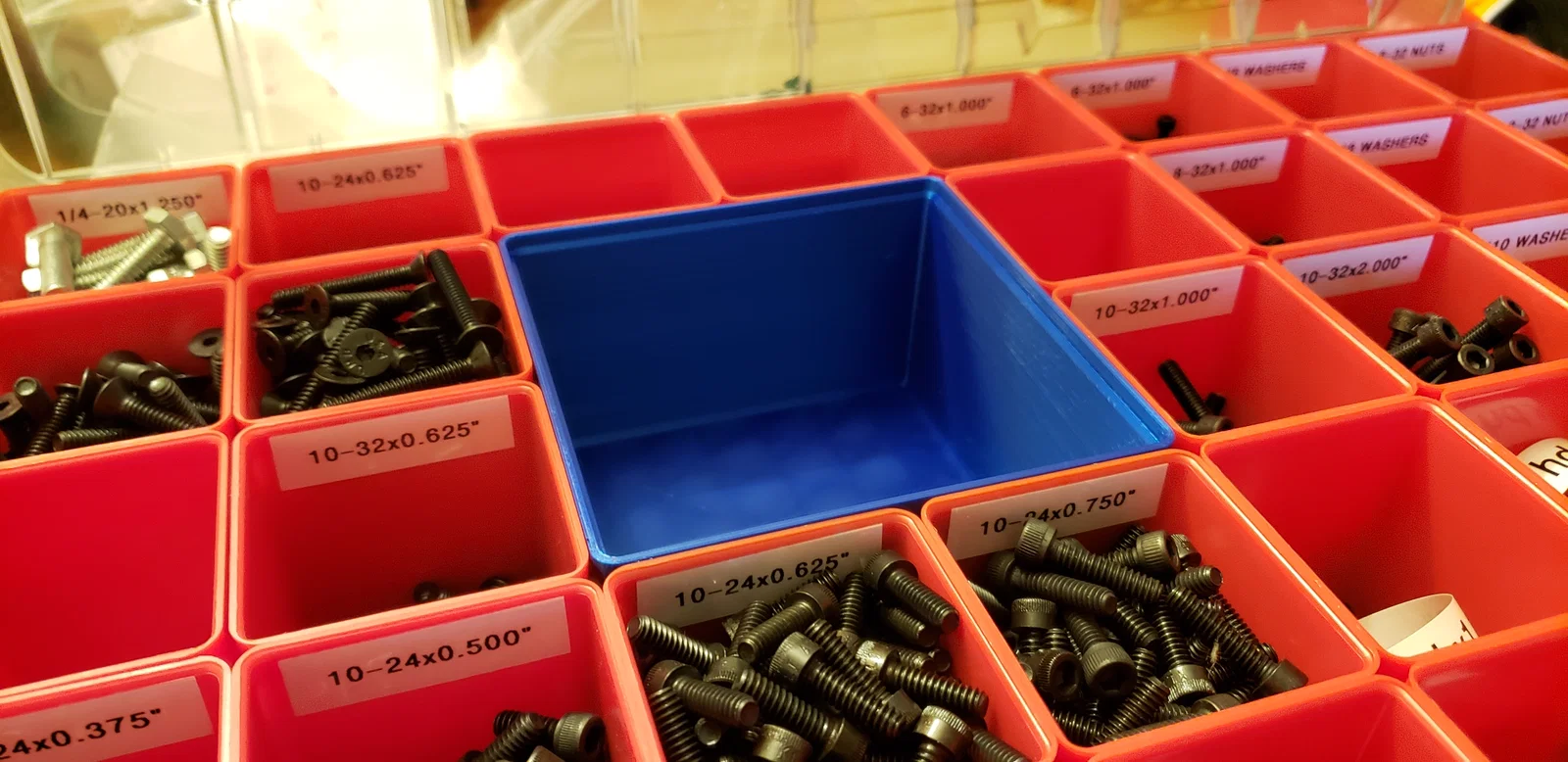

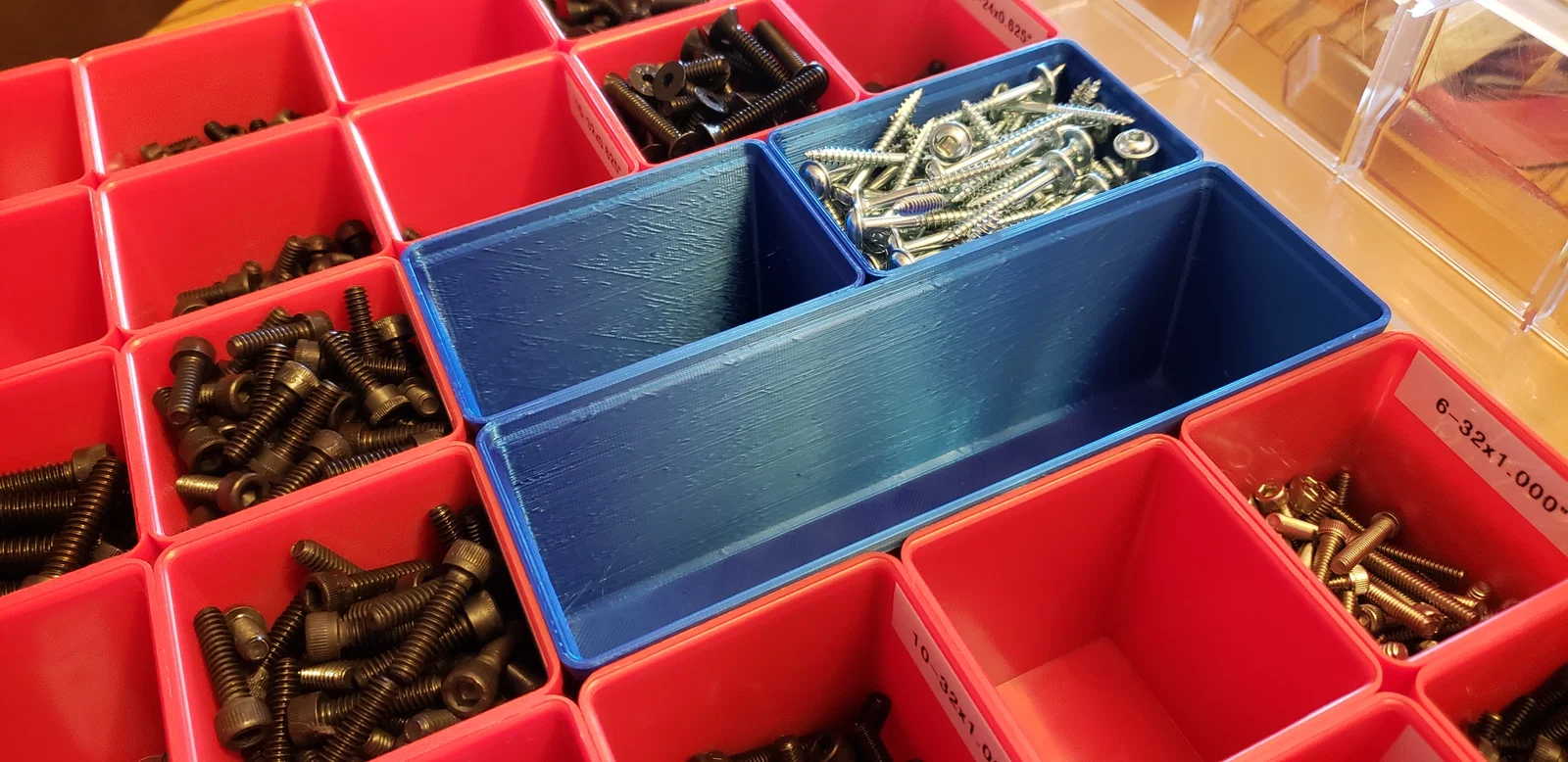

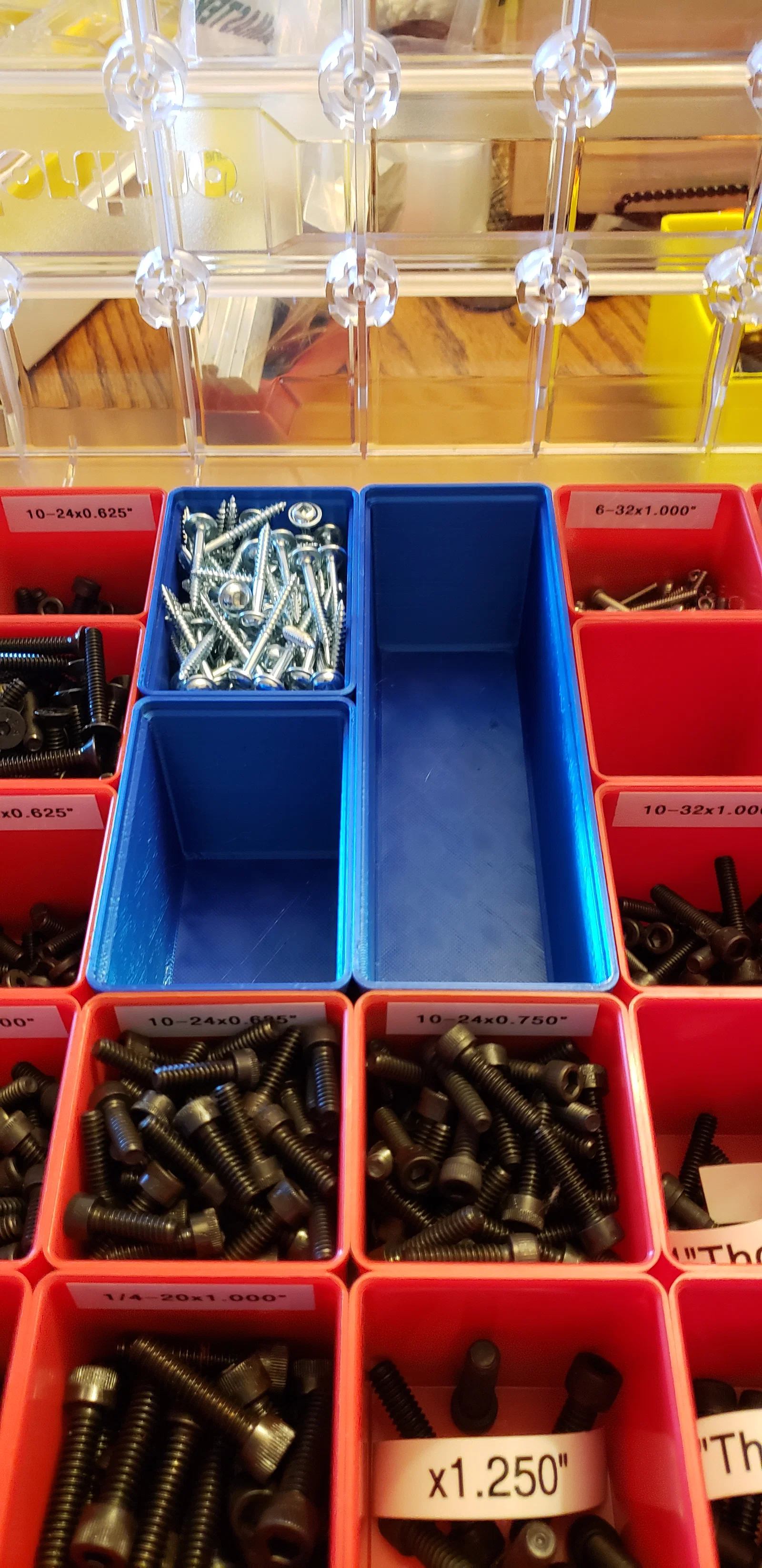

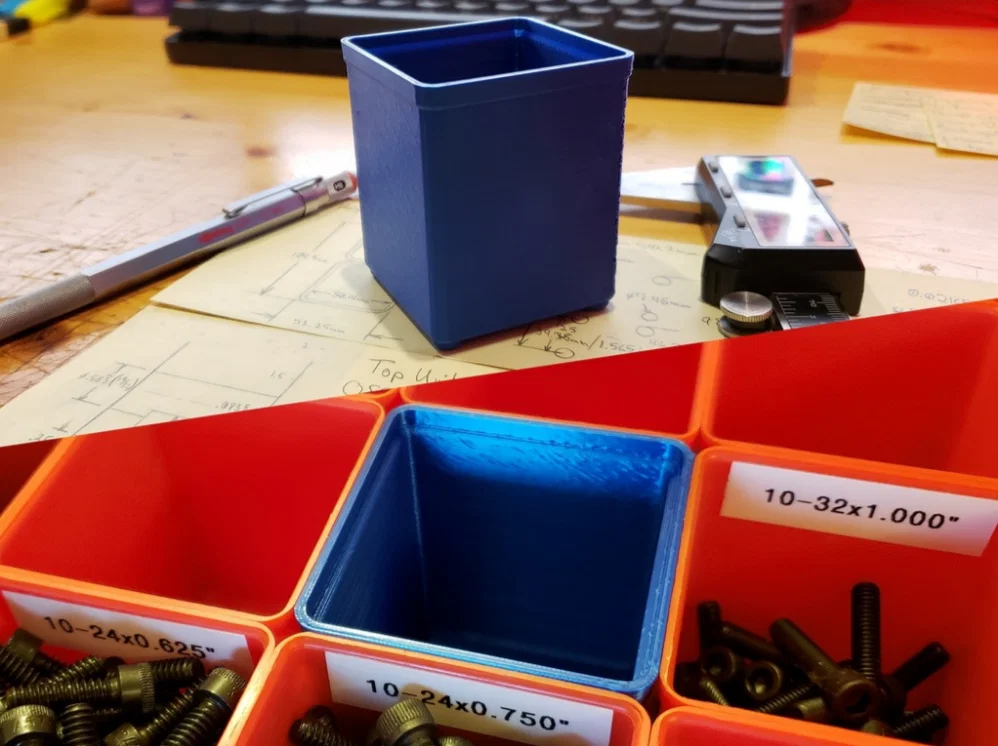

Các mẫu này là bản thiết kế ngược (reverse engineer) từ các khay chứa của Sortimo "T-Boxx".

Tôi đã tải lên các file STL riêng lẻ cho các hộp kích thước từ 1x1 đến 4x4. Có lẽ sau này tôi sẽ tải thêm bản lên tới 6x6, nhưng các máy in chuẩn như Prusa thường không in vừa kích thước 4x4.

Chúng khá hữu ích cho những nhu cầu cần kích thước lẻ, nhưng sẽ mất kha khá thời gian nếu bạn cần in số lượng lớn. Do đặc thù của in 3D với các khối rắn mỏng và phức tạp như thế này, tôi đã làm dày thành hộp một chút để giúp việc in sạch đẹp và chắc chắn hơn. Điều này làm giảm không gian bên trong đi một chút xíu.

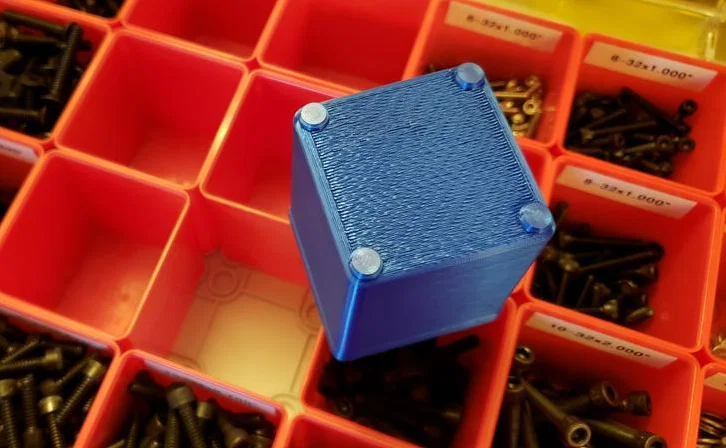

Tôi khuyên bạn nên in ở tư thế xuôi (đúng chiều), có dùng support ở dưới các gờ (studs).

Dưới đây là các khuyến nghị của tôi về thiết lập in:

• Infill 10-20%.
• Bật tính năng "Z Hop Only Over Printed Parts" để tránh tình trạng bị tơ thừa (stringing) ở bên trong.
• Tôi dùng "Support Density" 20% để hạn chế các vấn đề khi tạo cầu (bridging) trên support.
• Tôi dùng "Support Infill Line Directions" [45] để chỉnh góc support lệch 45 độ so với trục.

Nếu bạn dự định in số lượng lớn, bạn có thể muốn tối ưu hóa thêm file Solidworks và tùy chỉnh các thiết lập sâu hơn.

Nếu bạn có sử dụng Solidworks và muốn vọc vạch thêm, tôi đã đính kèm mẫu chính xác dựa trên kích thước khay thực tế và phiên bản Parametric đã tối ưu cho in ấn. Bạn có thể thay đổi kích thước của bản Parametric thông qua Global Variables.
