RGR ezBuff - Máy Đánh Bóng/Phục Hồi Đĩa 3D

Các cập nhật

Tôi quyết định đưa phần Cập nhật lên đầu trang để các bạn đã in xong máy và quay lại kiểm tra dễ dàng tìm thấy thông tin hơn.

Trước hết, cảm ơn mọi người vì sự ủng hộ nhiệt tình! Nhiều bạn đã chia sẻ việc đang in máy và đặt mua linh kiện, thật sự rất bất ngờ và xúc động - tôi không ngờ dự án này lại được quan tâm đến thế. Hãy cứ đăng ảnh thành phẩm và đặt câu hỏi trong quá trình build nhé, tôi luôn ở đây để hỗ trợ!

Phiên bản 1.01 (7/7/26) - Tôi đã dành tuần qua để sử dụng máy thường xuyên hơn và nhận thấy vài lỗi nhỏ. Hợp chất đánh bóng có thể thấm vào khe hở bên trong đĩa gây đọng cặn - tuy không gây hại nhưng trông không "đẹp" lắm. Tôi đã thêm phiên bản mới của bộ phận gắn trục ("Motor_SpindleMount_O-ring"), dùng vòng đệm cao su (o-ring) 14x2mm để khắc phục vấn đề này. Tôi cũng đã cập nhật bộ kẹp đĩa [tùy chọn] để khớp hơn. Trong tương lai, tôi sẽ tìm giải pháp tháo lắp nhanh hơn.

RGR ezBuff

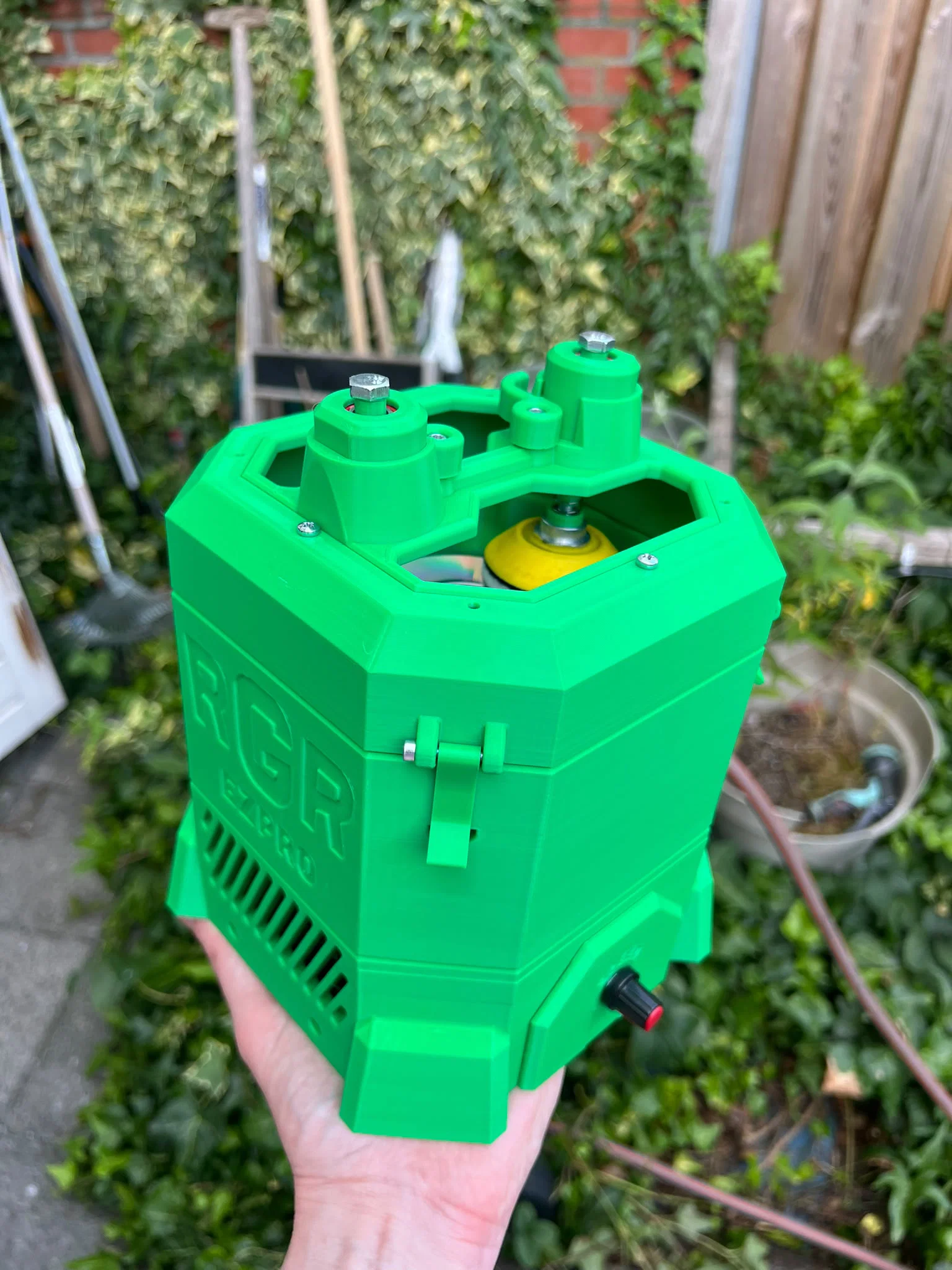

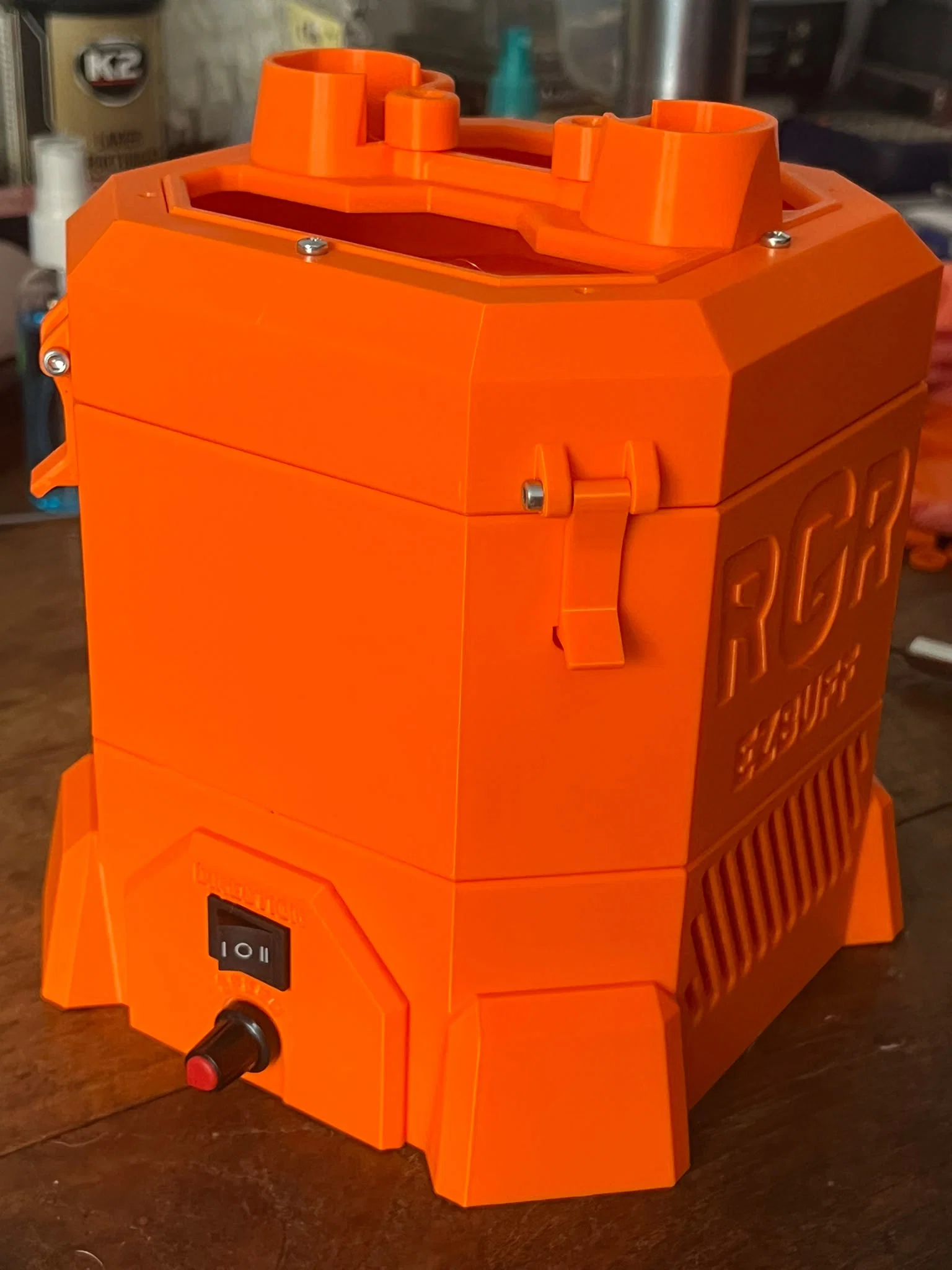

Sau 7 năm nghiên cứu và vô số lần thử nghiệm thất bại, cuối cùng nó đã hoàn thiện - một chiếc máy đánh bóng giúp bạn phục hồi bộ sưu tập đĩa của mình!

Máy được thiết kế để tiết kiệm chi phí in ấn và lắp ráp. Bạn có thể in toàn bộ linh kiện với chỉ 1 cuộn nhựa 1kg, và kích thước máy được tối ưu cho các dòng máy in 3D nhỏ phổ biến nhất (như Bambulabs A1 mini). Điều này nghĩa là ngay cả khi bạn mới mua máy in 3D cho dự án này, tổng chi phí vẫn rẻ hơn nhiều so với các lựa chọn thương mại!

Công dụng

Đây là một thiết bị đơn giản nhưng đủ sức cạnh tranh với các sản phẩm đắt tiền. Sau khi biết rằng hầu hết các máy chuyên dụng đều bắt bạn phải mua "phút" sử dụng (như gói dịch vụ), tôi quyết định cộng đồng chúng ta cần một giải pháp tốt hơn. Nếu có linh kiện hỏng, chi phí thay thế chỉ là vài đồng lẻ thay vì phụ thuộc vào linh kiện đắt đỏ từ nhà cung cấp.

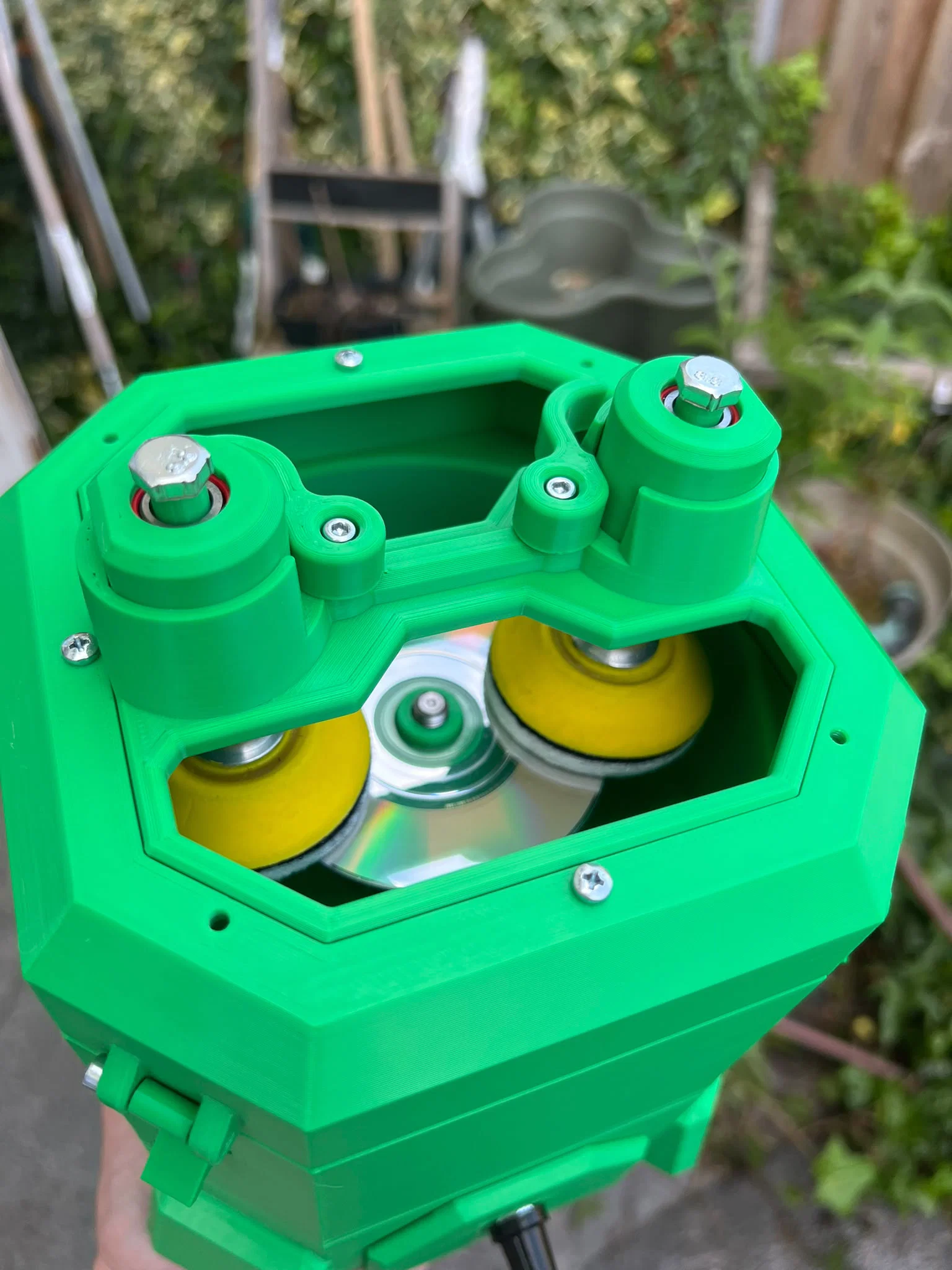

Máy có thể đánh bóng các vết trầy xước nhỏ và làm sạch bề mặt đĩa. Bạn có thể mở rộng để dùng như máy phục hồi bề mặt (resurface) cho những vết xước sâu khiến đĩa không đọc được. (Lời khuyên: nên làm một máy riêng cho việc phục hồi bề mặt, vì bụi bẩn từ quá trình này không nên lẫn vào giai đoạn đánh bóng).

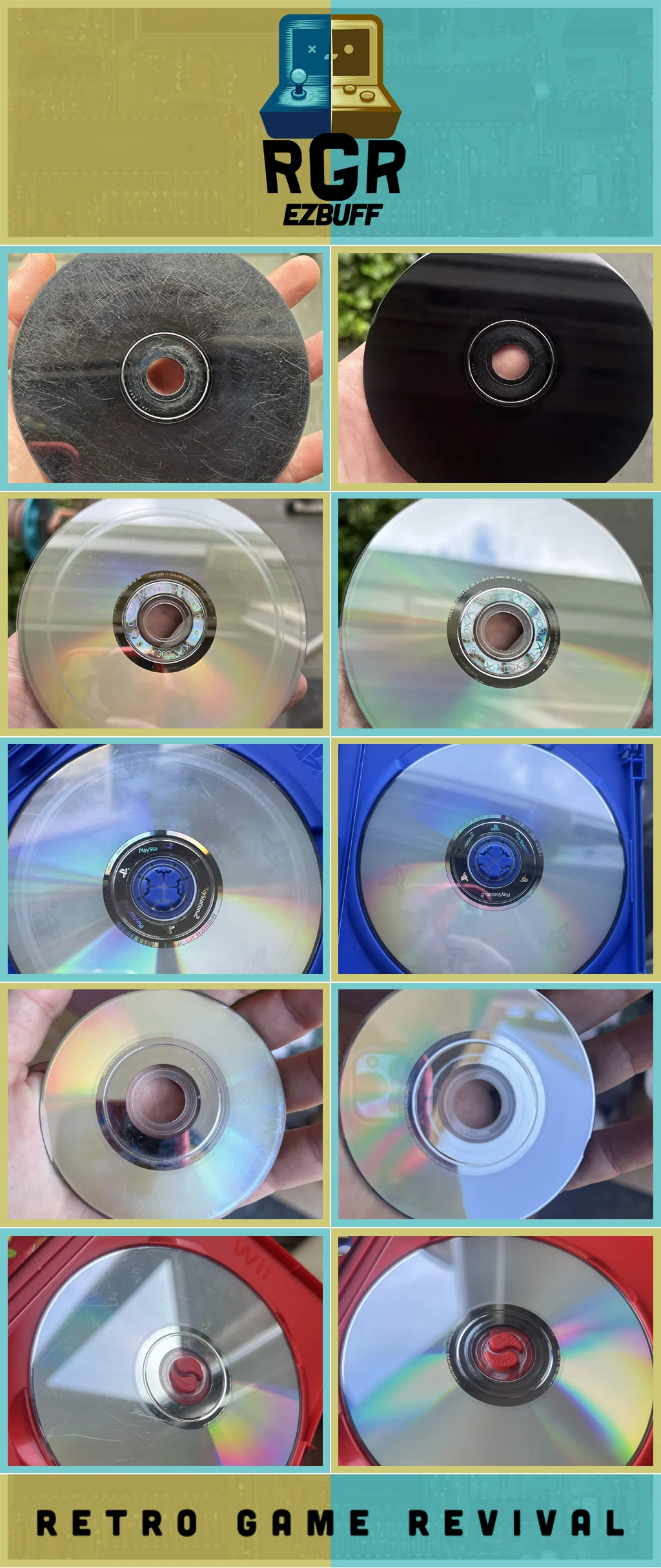

Tôi đã cứu được rất nhiều đĩa bị trầy xước vòng tròn (lỗi kinh điển của Xbox360) hoặc bị hư hại do bảo quản kém. Bạn có thể xem kết quả của hơn 50 lần sửa chữa đĩa thành công trong ảnh.

Những điều máy KHÔNG làm được

Thật không may, một số đĩa sẽ vượt quá khả năng phục hồi, đặc biệt là đĩa bị mọt (disc rot) hoặc hư hỏng lớp dữ liệu - đây là giới hạn vật lý mà không máy nào sửa được.

Đây là thiết bị mài mòn cơ học. Nghĩa là bạn có thể mài quá tay và không thể quay lại được. Máy cũng sẽ tạo ra các "vết xoáy" cực nhỏ. Chúng chỉ nhìn thấy dưới ánh đèn cực mạnh và góc nghiêng gắt, không ảnh hưởng đến mắt đọc laser nếu làm đúng cách. Mọi máy trên thị trường, kể cả máy chuyên nghiệp, đều như vậy. Thà có đĩa hoạt động được còn hơn!

Thông tin chi tiết

Lưu ý rằng dù máy dùng động cơ, đây vẫn là thiết bị thủ công. Mỗi loại đĩa và mức độ trầy xước yêu cầu cách tiếp cận khác nhau. Hãy thử nghiệm trước khi dùng trên đĩa quý giá!

Ngoài ra, cách tiếp cận ở đây là "chậm mà chắc" - có thể tốn thời gian hơn so với các thiết bị chuyên nghiệp. Tôi không kỳ vọng phiên bản này xử lý hàng trăm đĩa mỗi ngày.

Máy được thiết kế dùng linh kiện 24V (bạn cần mua thêm adapter nguồn, tối thiểu 3A), tuy nhiên mọi thứ vẫn chạy tốt ở 12V. Tôi khuyên bạn bắt đầu ở 12V, khi đã quen tay mới lên 24V nếu thấy cần lực mạnh hơn - lưu ý rằng motor và quạt sẽ ồn hơn ở 24V.

Quan trọng: Tôi không chịu trách nhiệm cho bất kỳ hư hại nào đối với đĩa khi bạn sử dụng máy. Người dùng cần tự đánh giá mức độ an toàn.

Tương lai

Tôi hy vọng dự án này giúp mọi người phục hồi những tựa game tưởng chừng đã bỏ đi. Tôi rất mong nhận được phản hồi để cùng cộng đồng cải tiến máy tốt hơn. Nếu thấy dự án hữu ích, hãy cân nhắc ủng hộ tôi qua Ko-Fi ❤

RetroGameRevival trên Ko-Fi

In ấn

Thiết kế tối ưu cho chiều cao lớp in 0.2mm và hạn chế tối đa support (chỉ 1 mảnh cần support).

Các linh kiện trong thư mục "Motor" và "Rails" BẮT BUỘC in bằng nhựa PETG. Đừng dùng PLA vì nhiệt từ motor có thể làm chảy giá đỡ! Phần vỏ ngoài (Shell) có thể in bằng PLA thoải mái.

Thông thường tôi cài đặt 3 tường (walls) và 25% infill. Riêng các phần "Detail", "Rails" và "Motor_SpindleMount" thì nên chỉnh lên 4 tường và 50% infill để thêm độ cứng.

Lưu ý 1: Với "M6-8mm_Adapter", hãy dùng tính năng cắt (cut) trong slicer để chỉnh kích thước bằng (độ dài bu-lông M6 của bạn - 10mm).

Lưu ý 2: Các file "RailHousing" yêu cầu bạn thiết lập tạm dừng in (pause) để chèn vòng bi vào giữa.

Lưu ý 3: Đảm bảo in 2 bản "PolishDiscClamp", một cái phải được lật ngược (mirrored) để khớp với nhau khi lắp.

Danh sách linh kiện (BOM)

Tôi đã tạo một danh sách trên AliExpress. Bạn cần chuẩn bị các món như: Động cơ DC 24V XD-3420, mạch điều tốc PWM 1203BB, đầu cắm nguồn DC, lò xo nén, vòng bi 608, bu-lông M6, ron cao su, băng dính chống trượt, miếng đệm đánh bóng 2 inch, v.v.

Lắp ráp

Làm theo 16 bước chi tiết được hướng dẫn trong tài liệu (sử dụng ốc vít M3 và đai ốc chống trượt nyloc để tránh rung lắc).

Cách sử dụng

1. Mở nắp và đặt đĩa.
2. Đóng nắp và khóa chốt.
3. Chỉnh chiều cao ray để miếng đệm ép nhẹ vào đĩa.
4. Bật công tắc nguồn và chỉnh tốc độ bằng núm xoay.

Lưu ý: Luôn làm sạch đĩa kỹ trước và sau khi đánh bóng. Dùng nước cất (de-ionized water) nếu cần làm mát. Hợp chất đánh bóng như Novus hoặc Meguiar's PlastX đều rất hiệu quả.

Bản quyền

Mở cho mục đích thương mại với điều kiện ghi công (attribution). Không được xóa logo hoặc đổi tên thương hiệu. Mọi sản phẩm phái sinh phải tuân thủ giấy phép này.
