Bộ adapter và mô phỏng nhông cho Shimano Alfine 11 tốc độ
- Lượt tải
- 2
- Lượt thích
- 0
- Lượt coi
- 62
- Bản remix
- 0
- Bình luận
- 0
File 6 1,5 MB
- tmp8-crank_ring_mockup_34T_BCD110_1785779791.stepSTEP · 391 KB
- tmp8-sprocket_mockup_23T_3.0mm_mod_1785779792.stepSTEP · 318,1 KB
- tmp8-fox_frame_slot_like_spacer_R_1785779793.stepSTEP · 50,4 KB
- tmp8-sprocket_mockup_22T_2.5mm_mod_1785779794.stepSTEP · 269,9 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #417377
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC0 — Phạm vi công cộng
Mô tả
Mẫu adapter dropout này đã được trừ hao 0.3 mm để bù trừ độ co ngót khi in FDM! Không dùng trực tiếp cho linh kiện kim loại. Mình dự định sẽ bổ sung file thiết kế chính xác cho bản kim loại sau.
Trong lúc lắp xe trên khung Surly Karate Monkey, mình cần lắp đùm Shimano Alfine 11 tốc độ vào dropout phía sau. Đùm Shimano có chiều rộng 135 mm và đường kính trục 9.5 mm. Khung Karate Monkey có dropout ngang với khoảng cách Gnot-Boost 145 mm (có thể bẻ nhẹ cho cả chuẩn 142 và 148 mm) cùng độ dày trục 12 mm. Mình đã thiết kế miếng đệm đối xứng 5 mm và chỉnh góc (-11.5°) sao cho dây cáp sang số đi sát phần chainstay, tránh vướng vào xích. Hình ảnh kết quả sẽ được cập nhật sau.

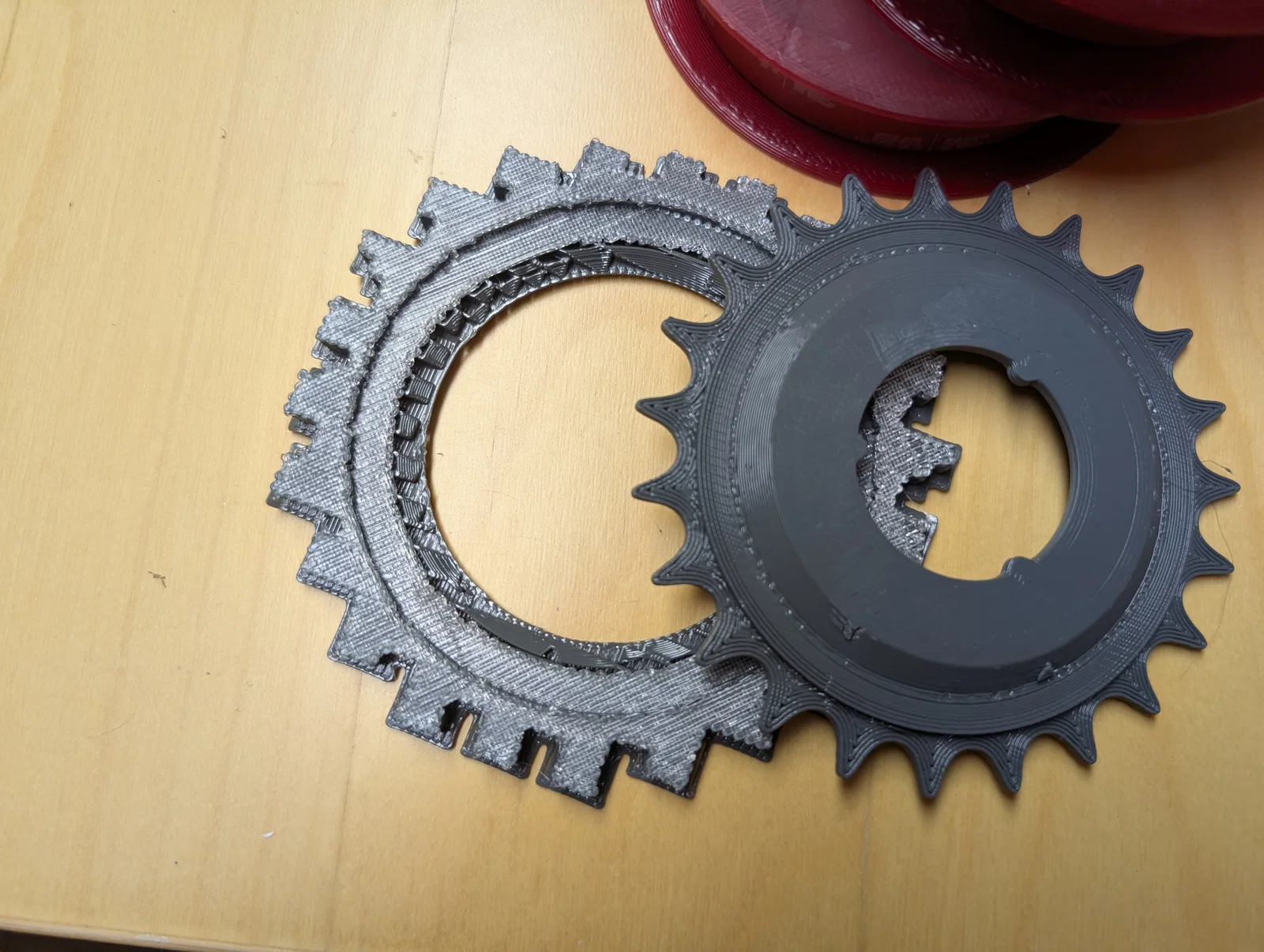

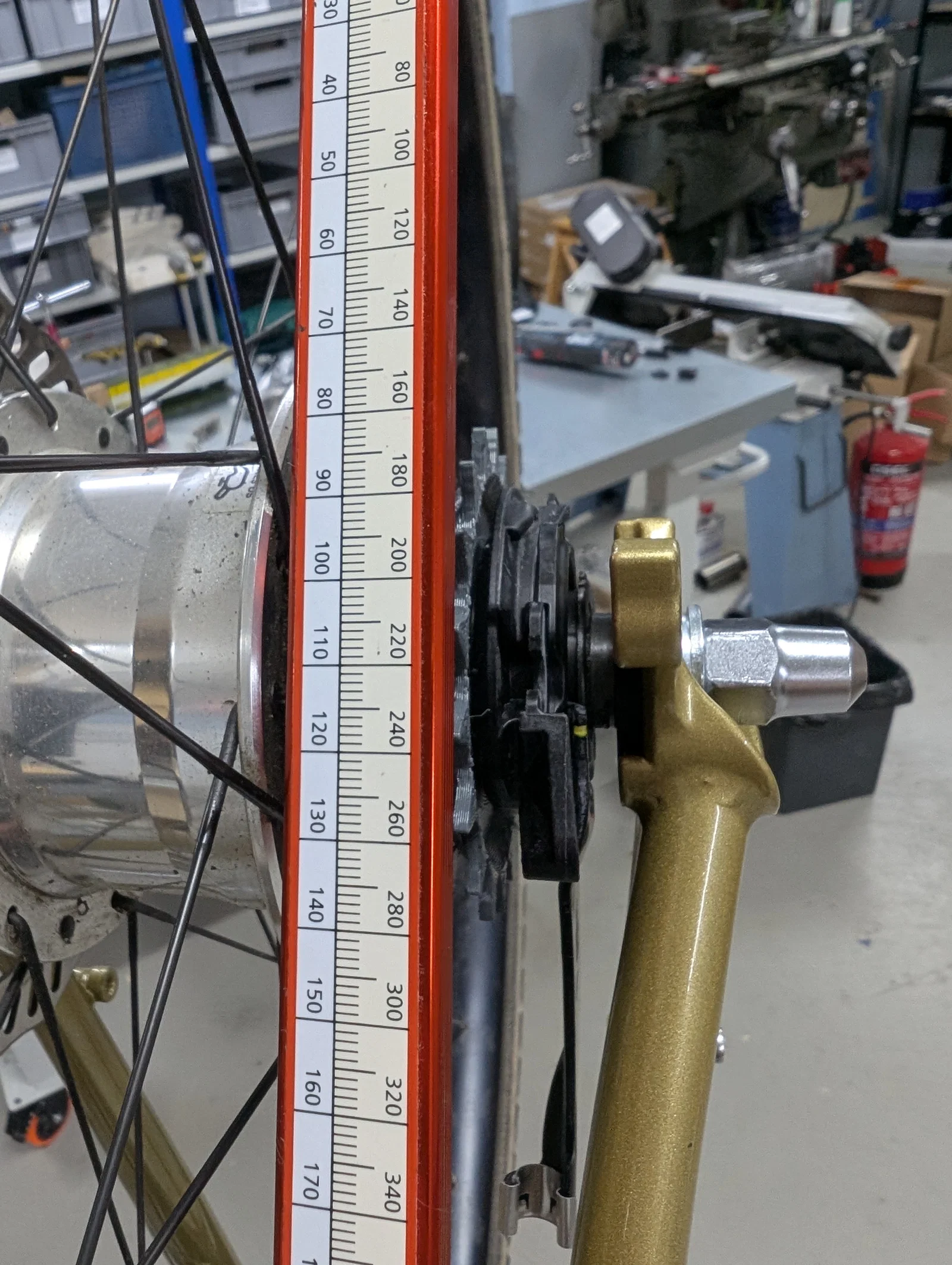

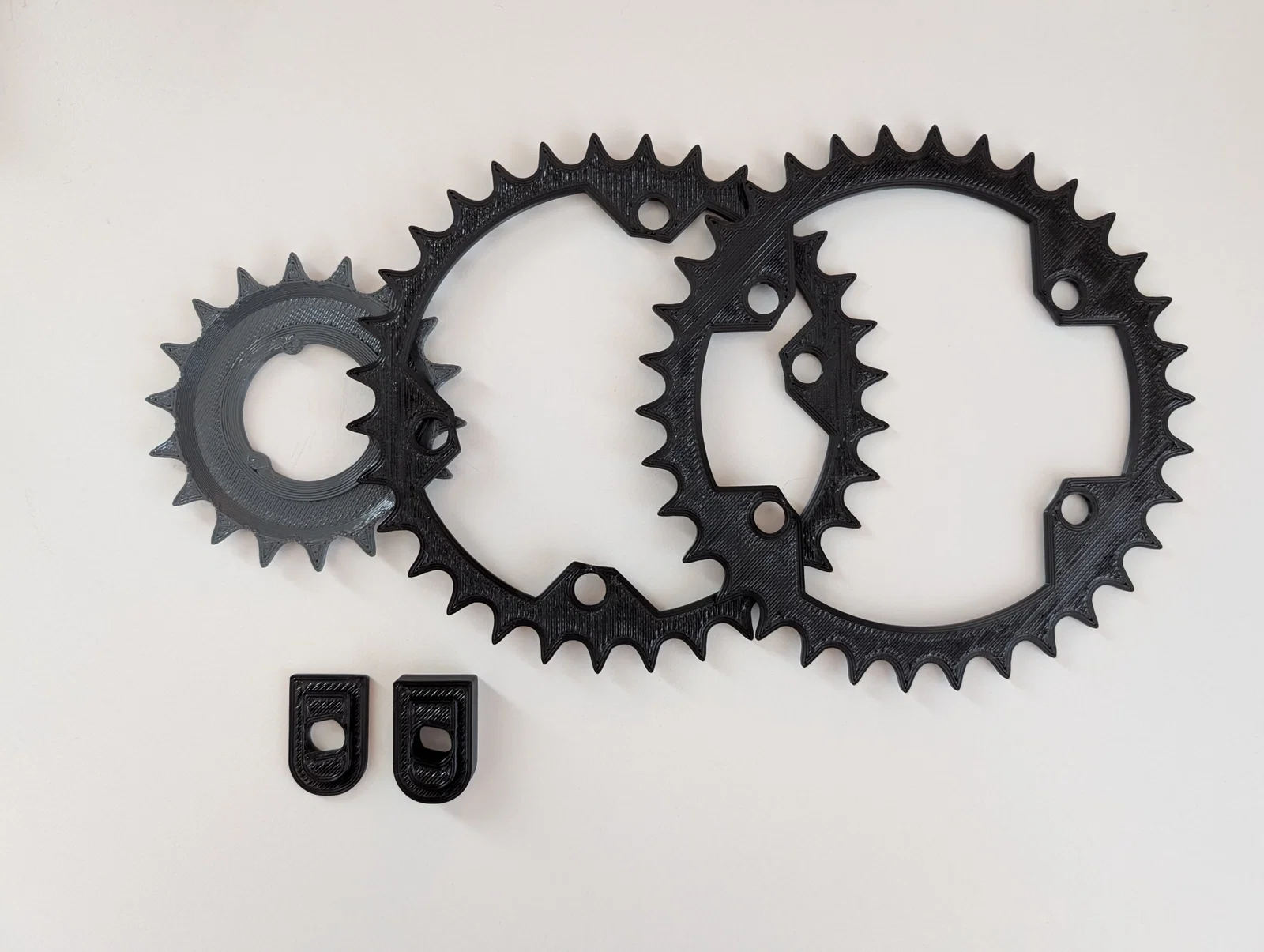

Mình cũng làm một bản mô phỏng (mockup) nhông đùm dịch chuyển ra ngoài thêm 3 mm để canh đường xích (chainline) và đảm bảo không cạ vào dây cáp sang số. Kèm theo đó là các bản mô phỏng đĩa xe để kiểm tra khoảng cách với khung. Nhông sau được độ lại từ hai cái thông thường.

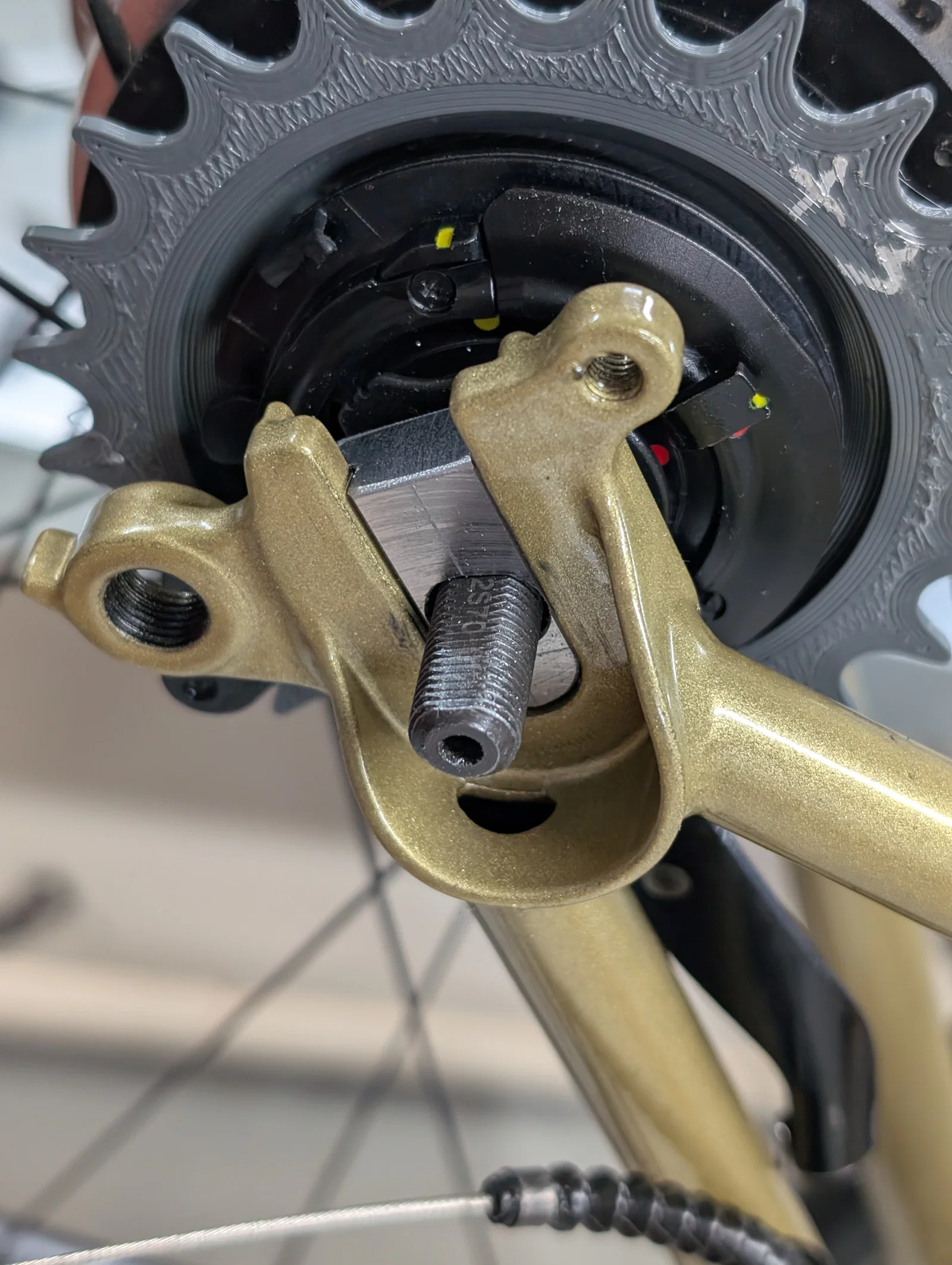

Mình đã thêm thiết kế adapter dropout cho máy CNC, tuy nhiên mình tự làm bằng máy phay thủ công nên thiết kế này chưa được kiểm chứng. Thông số bên trong dành cho dao phay ngón 2 mm (bán kính 1 mm). Góc của cơ cấu sang số so với khung như trên hình. Bắt buộc phải có vòng đệm (washer) ở mặt ngoài của dropout.
Thông số in
- Định dạng
- step
- Số file mô hình
- 6
- Tổng dung lượng
- 1,5 MB
- File lớn nhất
- 391 KB
