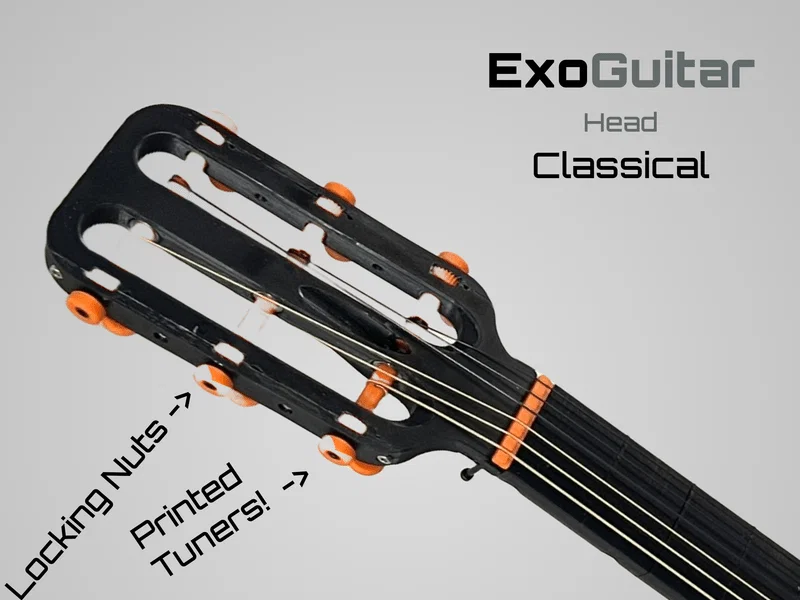

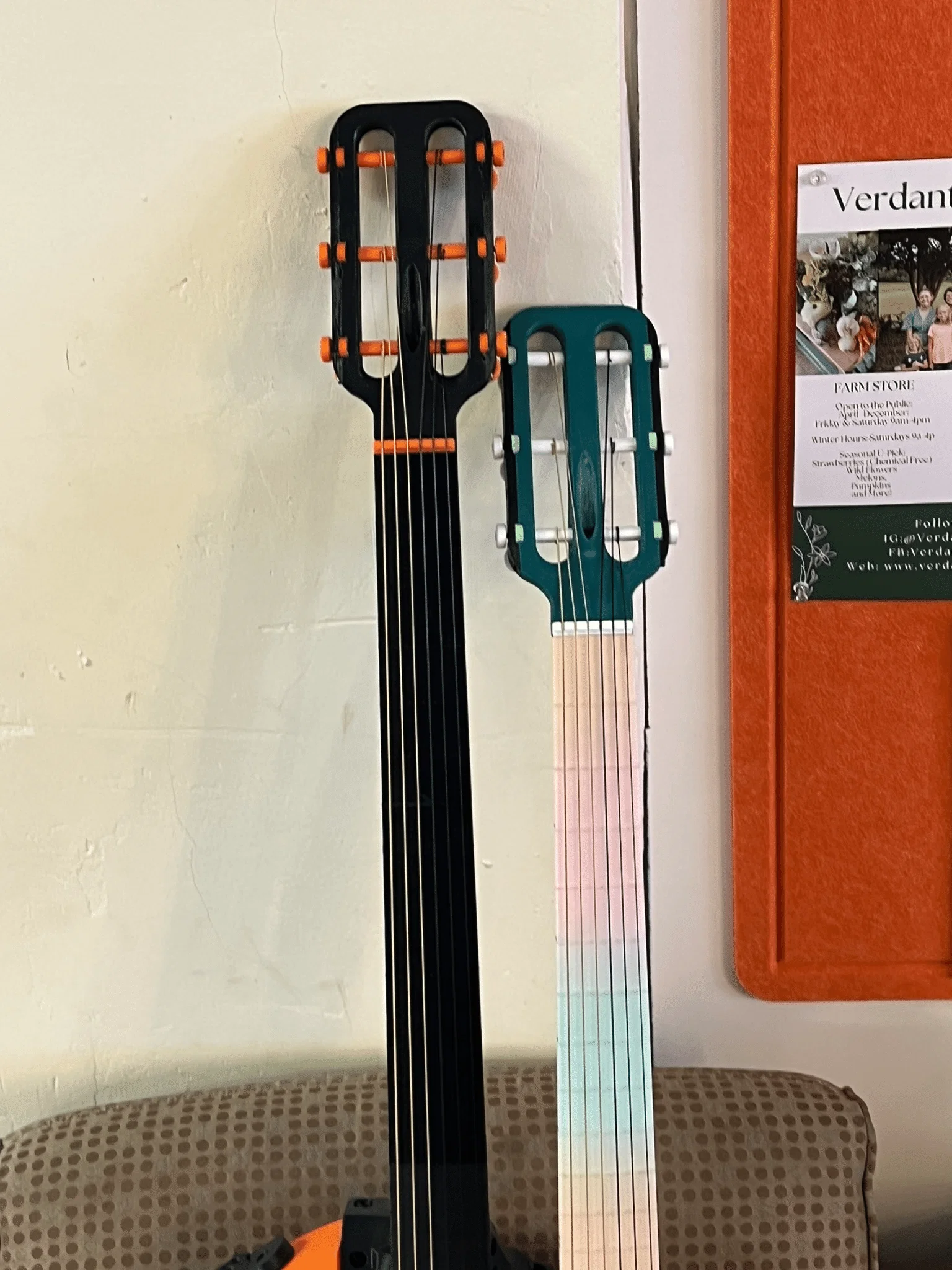

ExoGuitar - Đầu đàn Classical (Dành cho đàn Guitar cổ điển)
Khám phá bộ phận Đầu đàn Classical cho dự án ExoGuitar của bạn. Hướng dẫn chi tiết về lắp ráp, các bước sử dụng heat set inserts, vòng bi, bánh răng trục vít và danh sách phần cứng cần thiết để bạn tự build một cây đàn hoàn chỉnh.
Mô tả
Đây là một phần của dự án ExoGuitar — bạn có thể xem danh mục đầy đủ, công cụ lập kế hoạch build và hướng dẫn lắp ráp tại https://exoguitar.com
Lên kế hoạch Build & Mua linh kiện
ExoGuitar có thể khá phức tạp! Hãy truy cập công cụ lập kế hoạch build của chúng tôi để lên kế hoạch cho toàn bộ quá trình lắp ráp. Nó sẽ hướng dẫn bạn qua từng linh kiện có sẵn và đảm bảo tính tương thích, bao gồm tất cả các bộ phận của ExoGuitar. Đây cũng là cách tốt nhất để mua phần cứng vì bạn có thể đặt hàng toàn bộ linh kiện cho một bản build hoàn chỉnh cùng một lúc thay vì chỉ mua lẻ bộ phận này.
Bạn có thể tìm thấy bộ phận cụ thể này, ExoGuitar - Head - Classical, trên trang web của chúng tôi.
Sau khi in, hãy đảm bảo loại bỏ HẾT vật liệu hỗ trợ (support). Chỉ một lượng nhỏ còn sót lại trong hộp số cũng có thể gây cản trở vì dung sai ở đây rất khít.

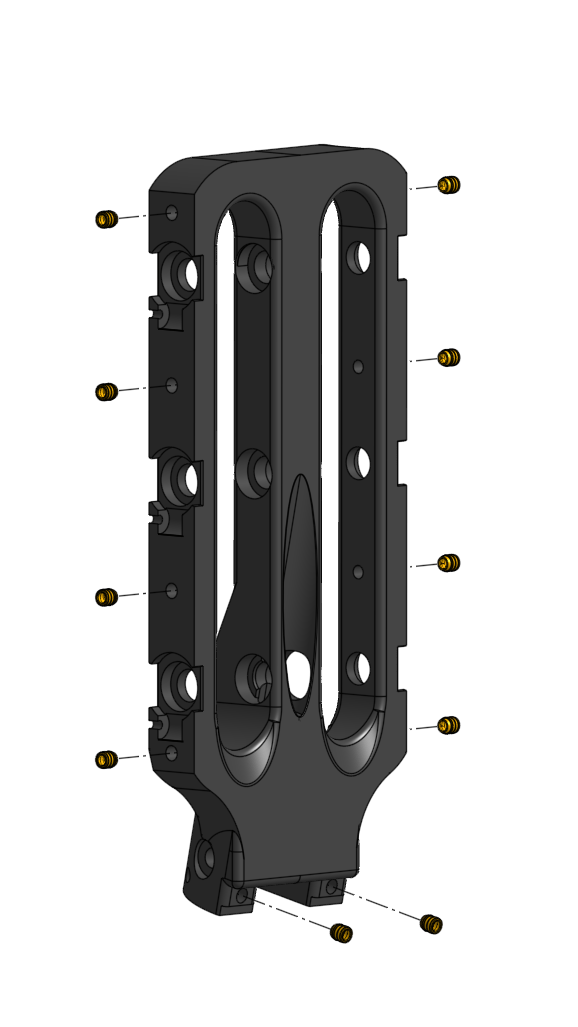

Bước 1: Lắp Heat Set Inserts

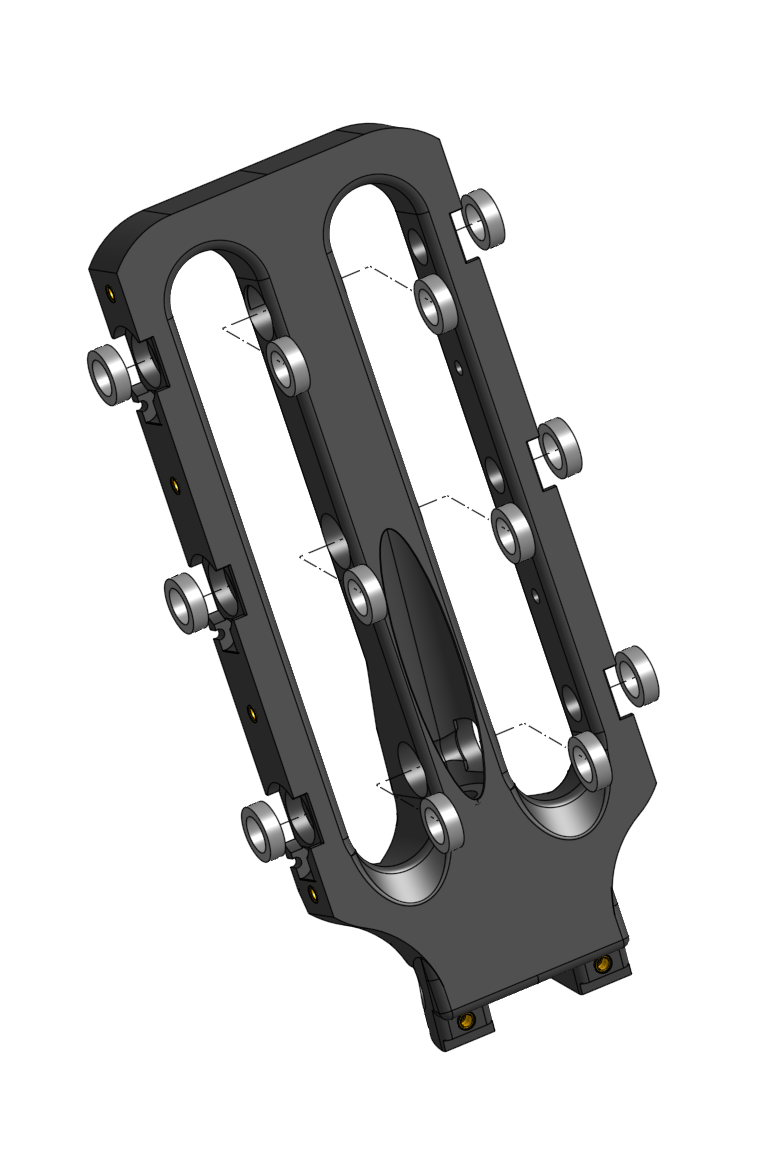

Bước 2: Lắp vòng bi (Bearings)

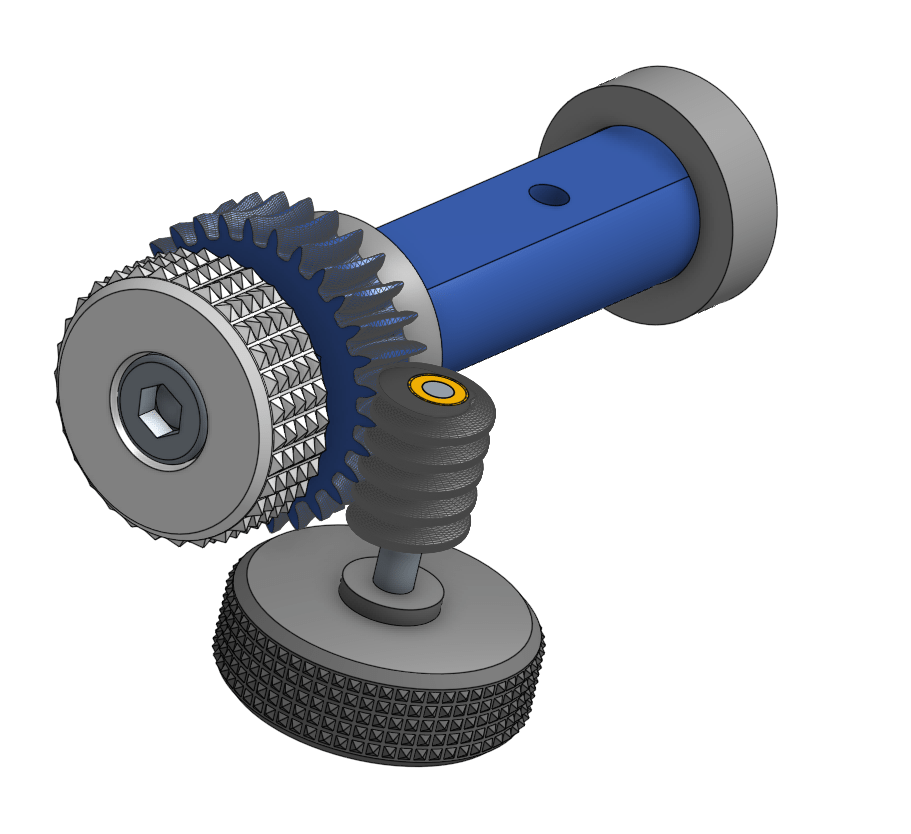

Bước 3: Lắp ráp 6 bộ tăng áp (Tensioners)
Bước 3a: Cắt các đoạn nhựa TPU
Cắt 6 đoạn nhựa TPU dài 5mm. Một mô hình jig để cắt chúng theo đúng kích thước đã được bao gồm tại đây

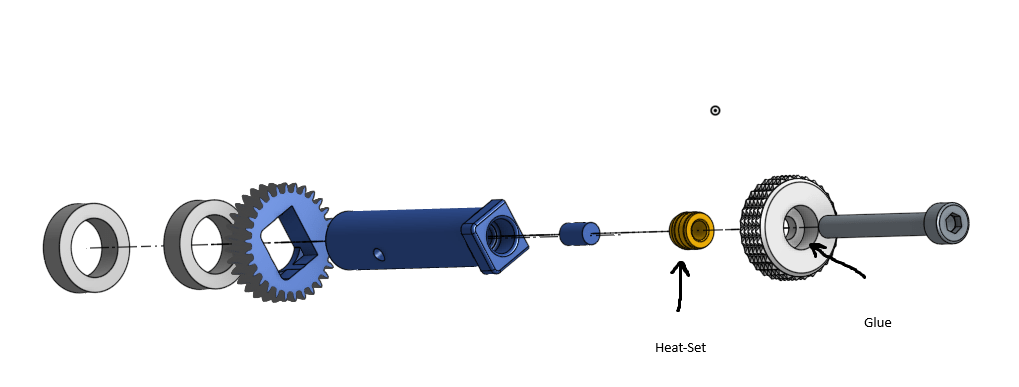

Bước 3b: Lắp trục (Shaft)
Bước 3e: Chuẩn bị bánh răng trục vít (Worm gear)
Sử dụng mũi khoan 3/32, loại bỏ 3mm vật liệu từ một bên của lỗ bánh răng trục vít. Sau đó, lắp heat set insert vào lỗ đó. HÃY CẨN THẬN, đảm bảo khoan thẳng và không làm nóng chảy răng bánh răng.

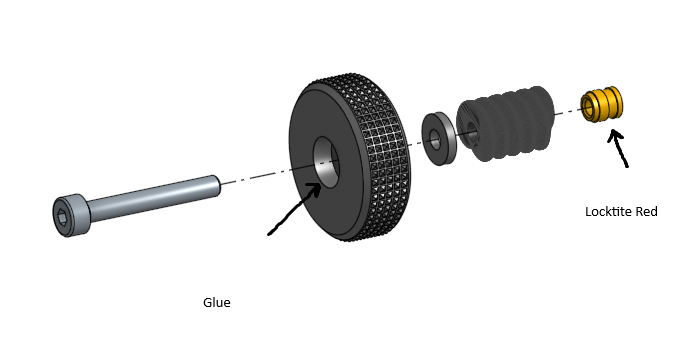

Bước 3f: Lắp núm vặn (Knob)
Vít phải đi đến tận cuối bánh răng trục vít nhưng không được nhô ra ngoài. Sử dụng Locktite hoặc keo siêu dính để cố định vít vào bánh răng. Tôi khuyến khích sử dụng Locktite đỏ.

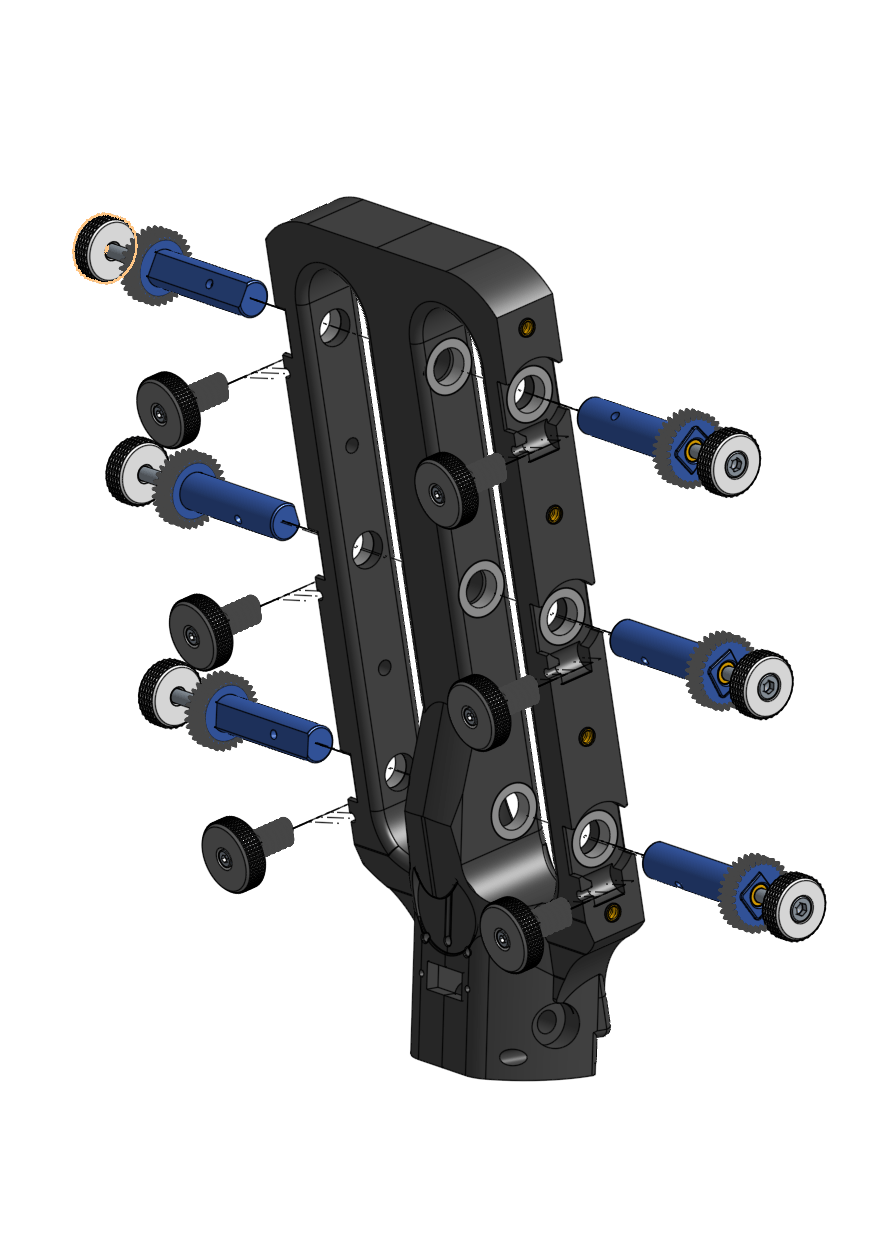

Bước 3r: Lắp các bộ tăng áp
Bước 3f: Bôi trơn các bánh răng bằng mỡ tổng hợp (Synthetic Grease)

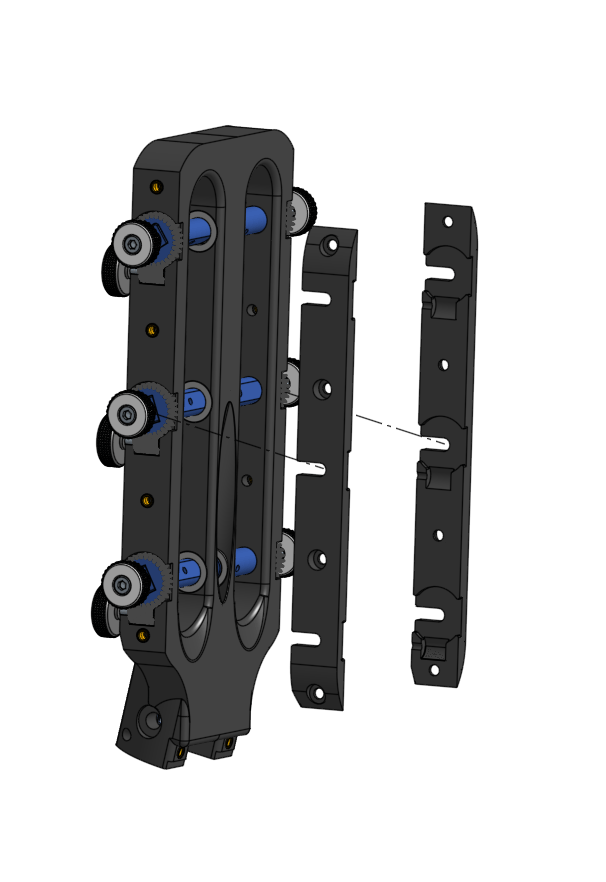

Bước 4: Lắp các tấm bên (Side Panels)

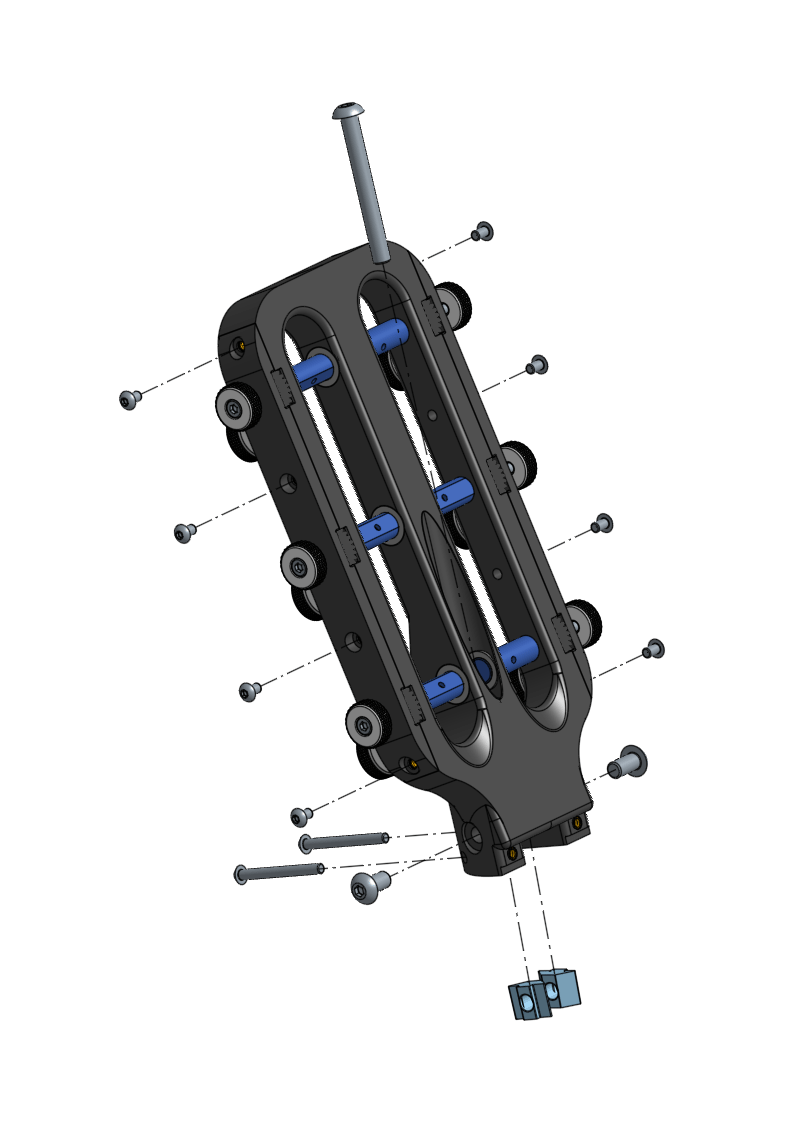

Bước 5: Vặn tất cả các con vít vào!
Phần cứng
Bộ DIY Kit
Bạn có thể đặt hàng bộ DIY kit cho toàn bộ bản build từ công cụ lập kế hoạch build của chúng tôi, giá ước tính cho bộ phận này là $19.24 cộng phí vận chuyển.
Tự tìm mua linh kiện
Nếu bạn muốn tự đặt hàng, đây là danh sách linh kiện. Chi phí ước tính: $82.84.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
