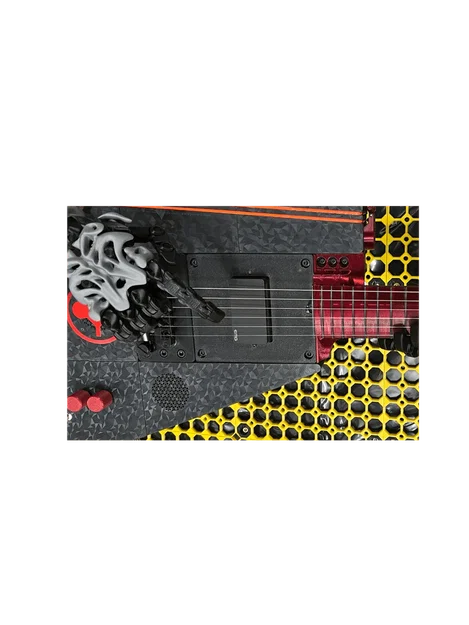

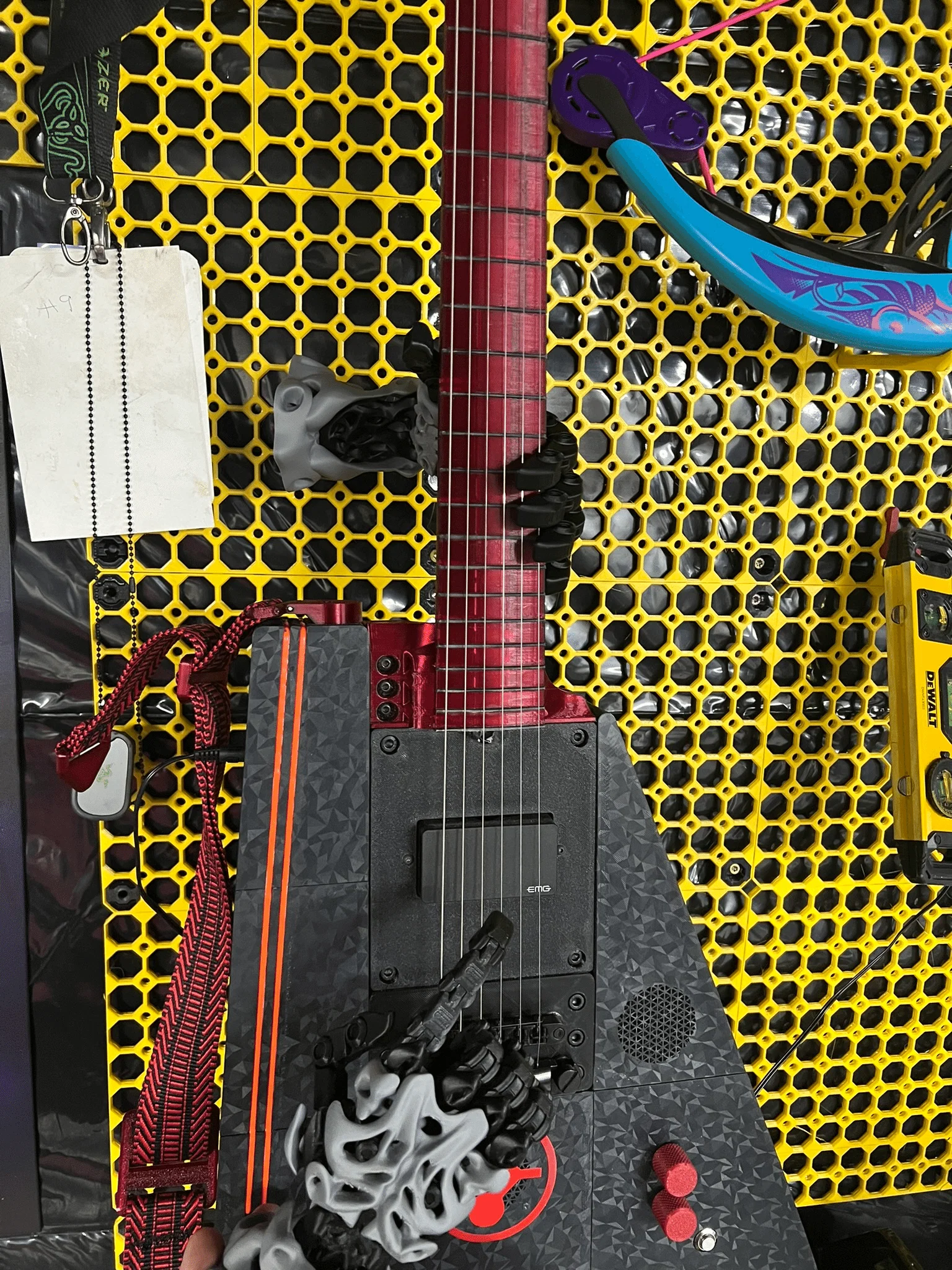

ExoGuitar - Mặt Bảng Đàn - Single Humbucker - Đặt Giữa
Hướng dẫn lắp đặt mặt bảng ExoGuitar với một pickup Humbucker đặt giữa. Bao gồm quy trình đi dây điện tử chi tiết, mẹo sử dụng đầu nối JST, linh kiện cần thiết và hướng dẫn đặt hàng bộ kit DIY tối ưu nhất.
Mô tả
Một phần của dự án ExoGuitar — xem danh mục đầy đủ, kế hoạch xây dựng và hướng dẫn lắp ráp tại https://exoguitar.com
Lên Kế Hoạch Cho Dự Án & Mua Linh Kiện
ExoGuitar có thể khá phức tạp! Hãy truy cập công cụ lập kế hoạch của chúng tôi để lên cấu hình cho toàn bộ cây đàn - công cụ này sẽ hướng dẫn bạn qua mọi linh kiện hiện có và đảm bảo tính tương thích, bao gồm tất cả các bộ phận của ExoGuitar. Đây cũng là cách tốt nhất để mua linh kiện, vì nó cho phép bạn đặt hàng tất cả mọi thứ cho một bản dựng hoàn chỉnh cùng một lúc thay vì chỉ mua lẻ linh kiện này.
Bạn có thể tìm thấy linh kiện cụ thể này, ExoGuitar - Face Plates - Single Humbucker - Centered, trên trang web của chúng tôi.

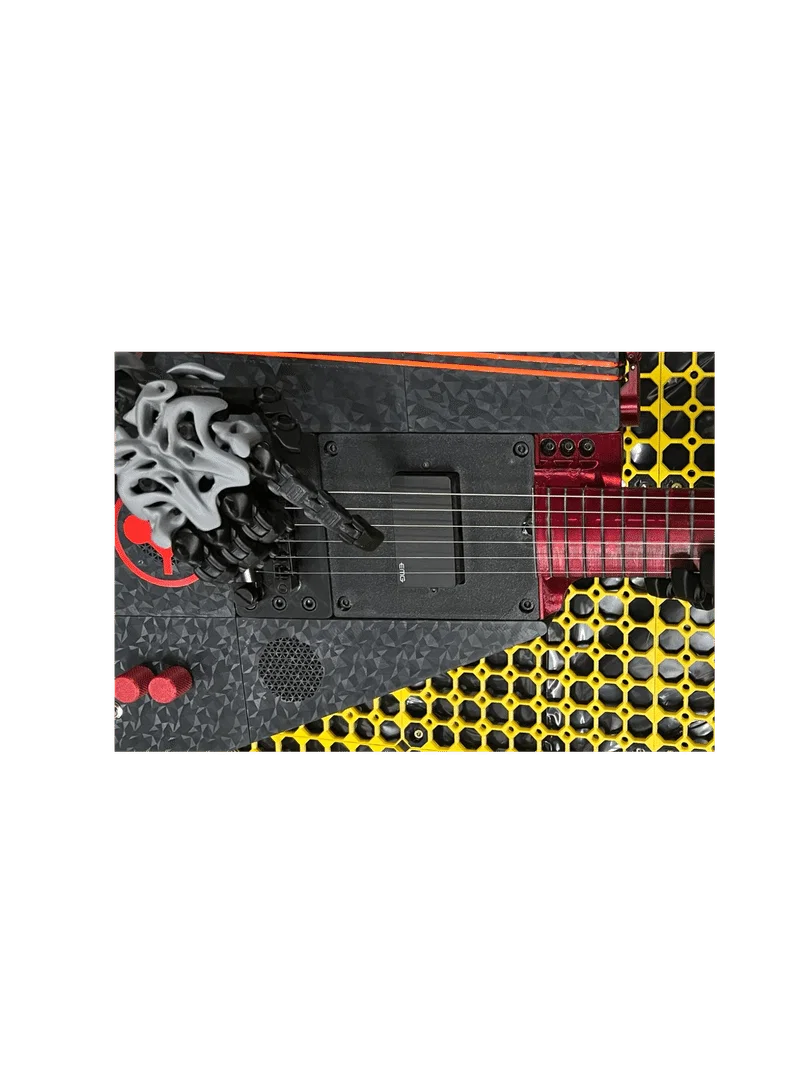

Quy trình lắp ráp tương tự như các mặt bảng (face plate) điện tử in 3D khác: cùng cách đi dây, còn pickup và công tắc sẽ thay đổi tùy theo biến thể. Các hình minh họa dạng bung (exploded illustrations) dùng chung có thể hiển thị kiểu Single Humbucker hoặc bố cục khác—các bước cơ khí là hoàn toàn giống nhau.

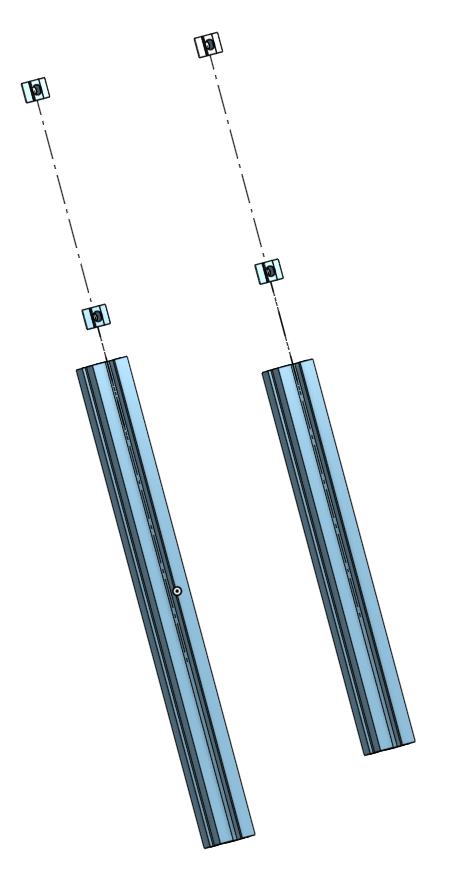

Bước 1: Chèn Đai Ốc Trượt (Slide In Nuts)

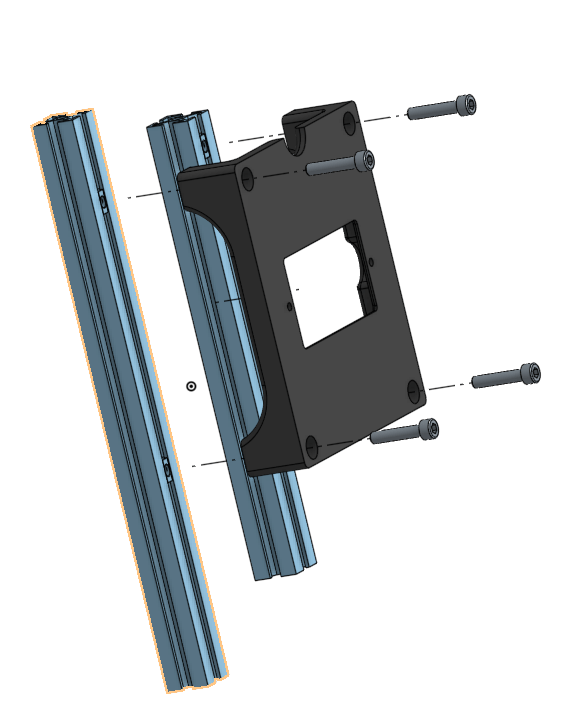

Bước 2: Gắn Mặt Bảng vào Thanh 2020
Bước 3: Lắp Ráp Hệ Thống Dây Điện (Wiring Harness)
Hãy hoàn thiện hệ thống dây trước khi luồn vào trong cánh đàn. Việc tách rời giữa phần dây trên mặt bảng và phần dây dài hơn chạy vào cánh đàn sẽ giúp bạn tránh phải cắt mối hàn khi cần tháo rời cánh đàn sau này.
Bước 3a: Định Tuyến Tín Hiệu và Dây Mát (Grounds)
Đi dây thô với Dây - 24 Gauge giữa các pickup, công tắc, biến trở (pots) và jack đầu ra sao cho dây không bị cấn vào các kẹp in và rãnh nhôm. Nối mạng âm lượng/tông/bộ lọc theo sơ đồ cho mặt bảng này.
Bước 3b: Đầu Nối JST (Tùy chọn - Nối Mặt Bảng với Dây Cánh)
Các hàng Connector - JST 2 - Prewired trong BOM là Tùy chọn — bạn có thể thay thế bằng cách đi một dây dài liền mạch.
(Tùy chọn) Gắn một cặp JST 2-pin đực + cái đã nối sẵn cho mỗi pickup được liệt kê trong BOM (ba cặp cho layout Strat/HSS, hai cho bảng hai pickup, một cho bảng single-humbucker) tại ranh giới giữa hệ thống dây trên mặt bảng và dây luồn vào rãnh nhôm/ống dẫn trong cánh đàn. Chỉ cắt dây sau khi đã đánh dấu cực; nhớ kiểm tra độ chắc chắn trước khi co nhiệt.
Nếu thích phương pháp hàn truyền thống hoàn toàn → bạn có thể bỏ qua việc mua đầu nối.
Bước 3c: Đầu Nối Spade Lugs (Tùy chọn tại Pots/Công Tắc/Jack)
Connector - Spade - 4.8mm trong BOM là Tùy chọn.
(Tùy chọn) Trượt các đầu spade lug có bọc cách điện vào chân của biến trở, công tắc hoặc jack cắm nếu khớp—giúp tránh việc phải hàn nhiệt nhiều lần vào các vị trí chật hẹp. Số lượng cần mua theo dòng BOM của bảng này.
Nếu thích hàn thiếc trực tiếp vào chân linh kiện → bạn có thể bỏ qua loại đầu nối này (cách này vẫn rất ổn).
Bước 3d: Dụng Cụ Khuyên Dùng — Kìm Bấm + Tuốt Dây
Đối với dây JST và đầu spade lug cách điện, hãy sử dụng kìm bấm/tuốt dây cóc (ratcheting) được liệt kê trong phần Dụng cụ khuyên dùng trên tóm tắt kế hoạch (tools.json tại thư mục gốc của danh mục—không phải là một mục trong BOM của linh kiện này).
Kiểm tra thông mạch trên từng cặp đầu nối trước khi lắp chặt các bộ phận in 3D.

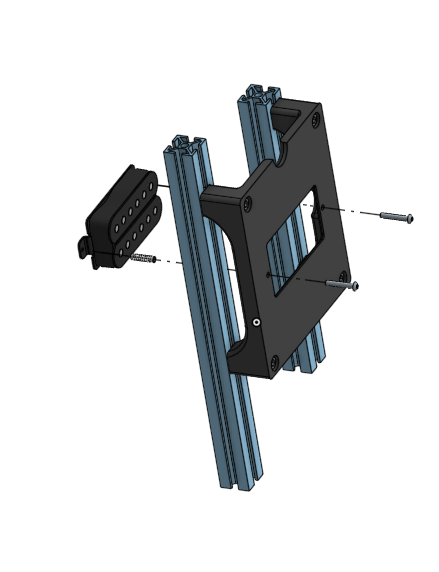

Bước 4: Gắn Linh Kiện Điện Tử
Linh Kiện
Bộ Kit Tự Làm (DIY Kit)
Bạn có thể đặt mua bộ kit DIY cho toàn bộ bản dựng của mình từ công cụ lập kế hoạch, giá ước tính cho bộ kit của phần này là $33.76 chưa tính phí vận chuyển.
Tự Tìm Nguồn Linh Kiện (Self Source)
Nếu bạn muốn tự đặt mua linh kiện, đây là danh sách. Chi phí ước tính: $93.75.
