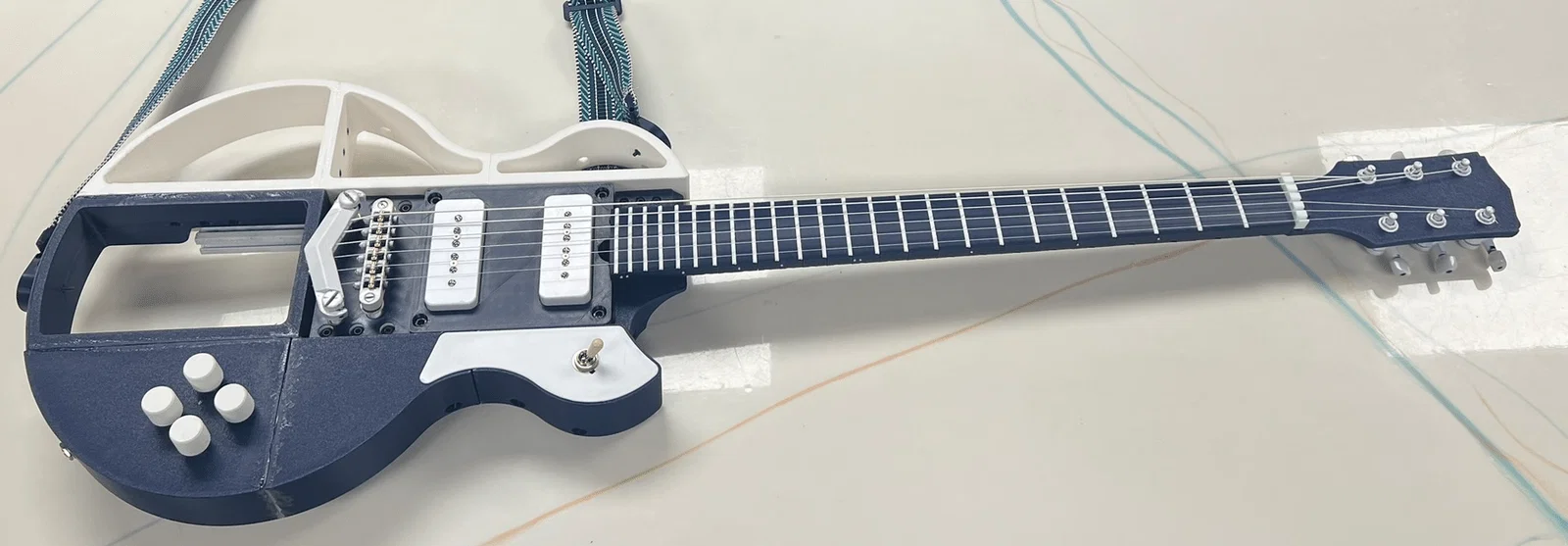

ExoGuitar - Mặt điều khiển Dual P90 (Face Plates)

Đây là một phần của dự án ExoGuitar — bạn có thể xem trọn bộ danh mục, công cụ lập kế hoạch lắp ráp và hướng dẫn chi tiết tại https://exoguitar.com

Lập kế hoạch lắp ráp & Chuẩn bị linh kiện

ExoGuitar có thể làm bạn hơi rối đấy! Hãy ghé qua công cụ lập kế hoạch lắp ráp của chúng tôi để lên kế hoạch cho toàn bộ cây đàn - công cụ này sẽ hướng dẫn bạn qua từng linh kiện hiện có và đảm bảo tính tương thích. Đây cũng là cách tốt nhất để mua linh kiện vì bạn có thể đặt hàng tất cả mọi thứ cùng một lúc, thay vì chỉ mua lẻ từng món.

Bạn có thể tìm thấy linh kiện cụ thể này, ExoGuitar - Face Plates - Dual P90, trên trang web của chúng tôi.

Quy trình lắp ráp tương tự như các mặt điều khiển (face plate) điện tử in 3D khác: cách đi dây phần cứng giống nhau, chỉ có các loại pickup và switch là khác nhau tùy theo phiên bản. Hình ảnh minh họa tháo rời được chia sẻ có thể hiển thị layout Single Humbucker hoặc kiểu khác—nhưng các bước cơ khí thì hoàn toàn giống nhau.

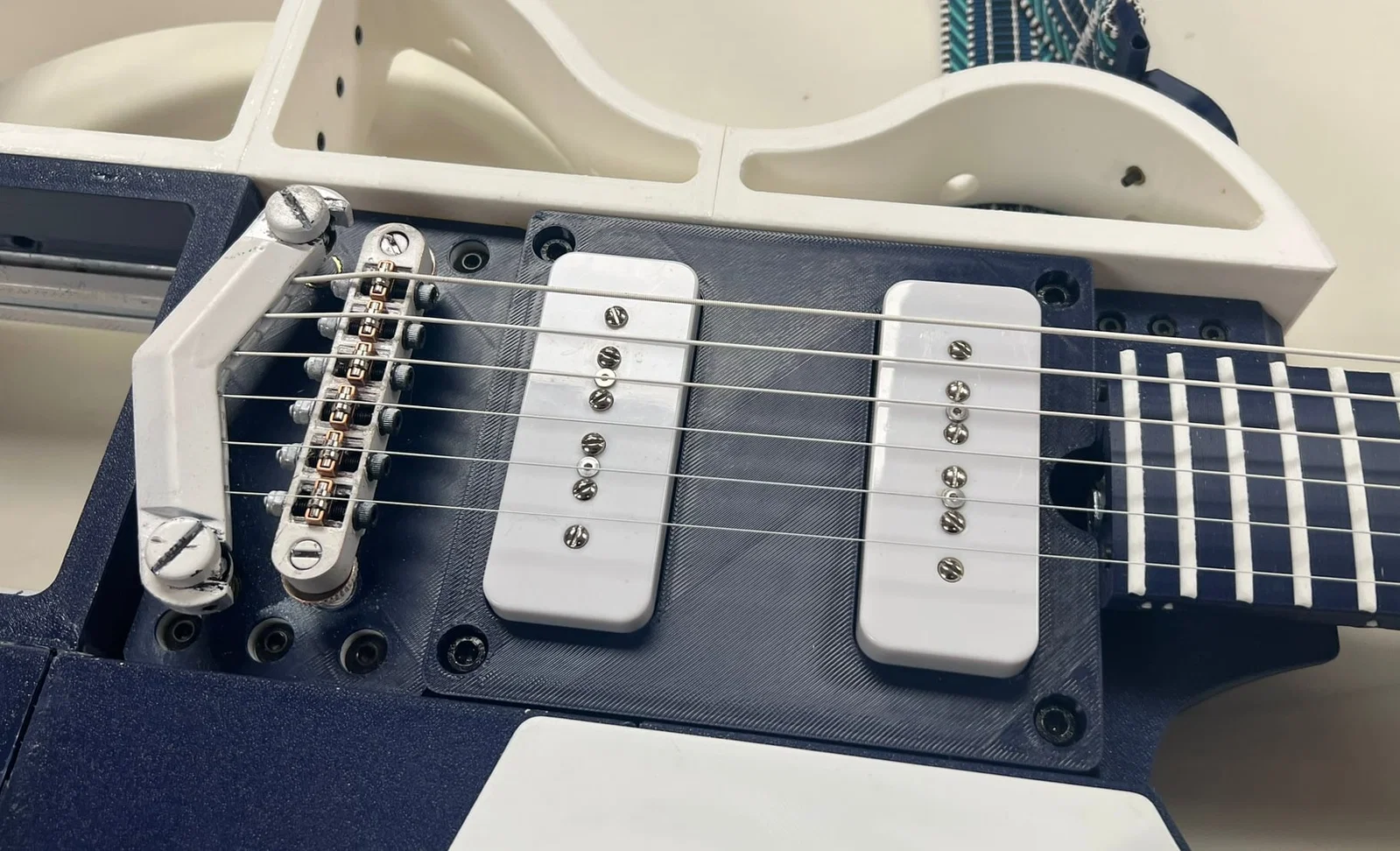

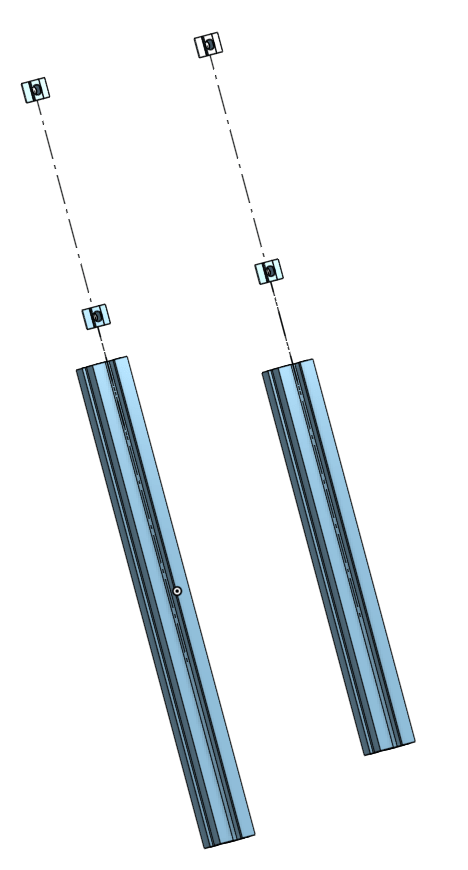

Bước 1: Chèn đai ốc trượt (Slide In Nuts)

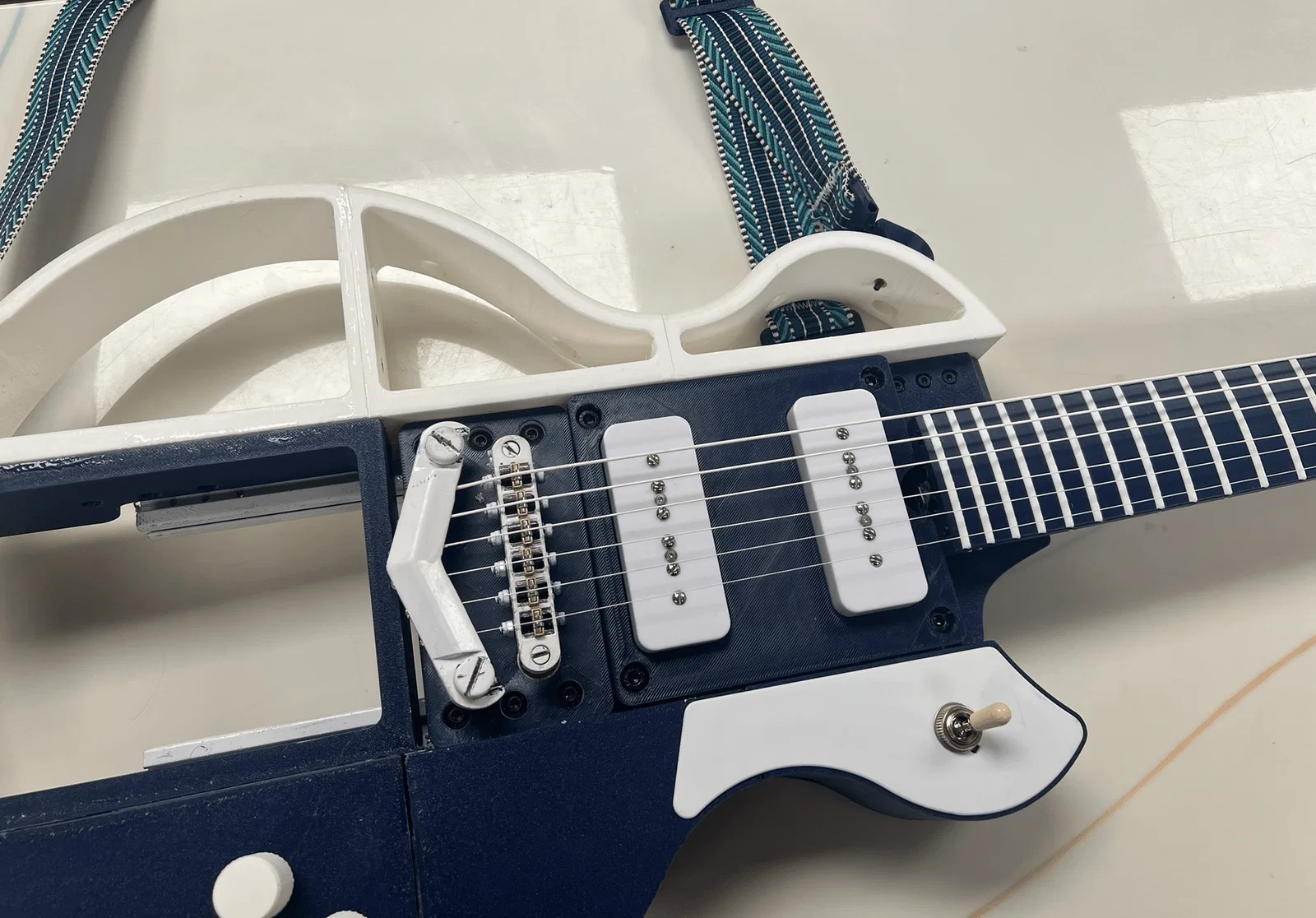

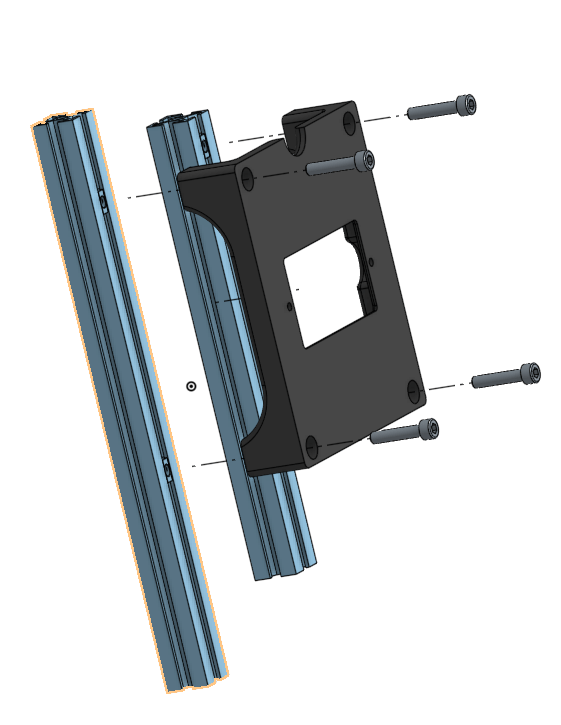

Bước 2: Gắn mặt điều khiển vào thanh nhôm 2020

Bước 3: Lắp ráp bộ dây (Wiring Harness)

Hãy lắp bộ dây trước khi luồn vào trong phần cánh. Việc tạo điểm ngắt giữa hệ thống dây trên mặt điều khiển và bó dây dài chạy vào trong cánh sẽ giúp bạn không cần phải cắt dây khi muốn tháo rời cánh sau này.

Bước 3a: Đi dây tín hiệu và dây mát (Grounds)

Đi dây thô loại Wire - 24 Gauge giữa các pickup, switch, chiết áp (pots) và giắc đầu ra sao cho các đoạn bẻ cong không vướng vào các kẹp in 3D hay rãnh nhôm. Kết nối các phần volume/tone/bộ lọc theo sơ đồ cho mặt điều khiển này.

Bước 3b: Tùy chọn sử dụng giắc JST (Nối giữa mặt điều khiển và bó dây cánh)

Các mã BOM Connector - JST 2 - Prewired là Tùy chọn — bạn có thể chọn cách hàn nối tiếp một đường dây duy nhất.

(Tùy chọn) Lắp một cặp JST 2-pin đực + cái đã nối dây sẵn cho mỗi pickup được liệt kê trong BOM (ba cặp trên layout Strat/HSS, hai cặp trên các mặt dual-pickup, một cặp trên mặt single-humbucker) tại vị trí ranh giới giữa bộ dây mặt điều khiển và các dây chạy vào rãnh nhôm/ống dẫn trong cánh. Chỉ cắt dây sau khi đã đánh dấu cực; hãy kiểm tra độ chắc chắn trước khi bọc ống co nhiệt.

Nếu thích cách hàn truyền thống ở mọi điểm → bạn có thể bỏ qua việc mua giắc nối.

Bước 3c: Tùy chọn đầu cốt (Spade Lugs) tại Pots/Switch/Jack

BOM Connector - Spade - 4.8mm là Tùy chọn.

(Tùy chọn) Luồn đầu cốt (spade lug) có bọc cách điện vào các chân của chiết áp, switch hoặc giắc cắm có chốt - giúp tránh việc phải hàn nhiều lần ở không gian hẹp. Số lượng cần theo BOM của mặt điều khiển này.

Nếu thích hàn trực tiếp lên các chân → hãy bỏ qua linh kiện này (cách này cũng rất ổn).

Bước 3d: Dụng cụ khuyên dùng — Kìm bấm + Tách vỏ

Đối với giắc JST và đầu cốt, hãy sử dụng kìm bấm/tách vỏ cóc có trong phần Recommended tools trên bản tóm tắt kế hoạch (tools.json tại gốc danh mục).

Hãy kiểm tra thông mạch trên từng cặp kết nối trước khi siết chặt các bộ phận in 3D.

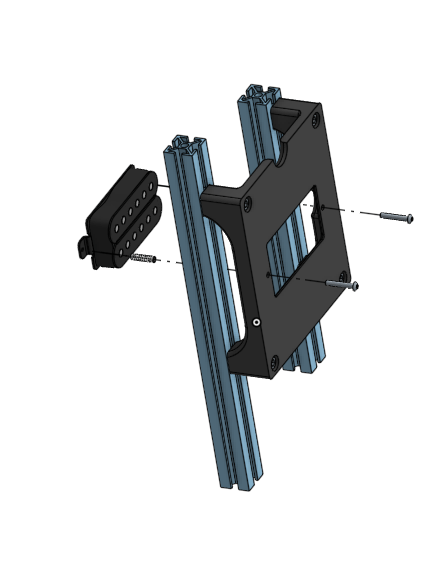

Bước 4: Gắn linh kiện điện tử

Phần cứng

Bộ kit DIY

Bạn có thể đặt hàng bộ kit DIY cho toàn bộ cây đàn từ công cụ lập kế hoạch, giá dự tính cho bộ kit của phần này là $62.19 cộng phí vận chuyển.

Tự chuẩn bị linh kiện (Self Source)

Nếu bạn muốn tự đặt hàng linh kiện, đây là danh sách. Chi phí ước tính: $125.41.

• 4x Screw - Flat Head - M2.5x45
• 4x Nut - Slide In - M5
• 4x Screw - Button Head - M5x30
• 1x Switch - Toggle Selector - Three Way
• 1x Potentiometer - A500K - Volume
• 1x Potentiometer - B500K - Tone
• 1x Capacitor - .022uf
• 1x Pickup - P90 - Neck
• 1x Pickup - P90 - Bridge
• 1x Wire - 24 Gauge
• 1x Jack - Output - Mono 1/4in
• 2x Connector - JST 2 - Prewired
• 16x Connector - Spade - 4.8mm
