Quy trình lắp ráp tương tự như các loại face plate điện tử in 3D khác: cách đi dây phần cứng in 3D giống nhau, còn pickup và công tắc sẽ thay đổi tùy theo biến thể. Các hình minh họa lắp ráp chung có thể hiển thị cấu hình Single Humbucker hoặc bố cục khác—nhưng các bước cơ học thì hoàn toàn giống nhau.

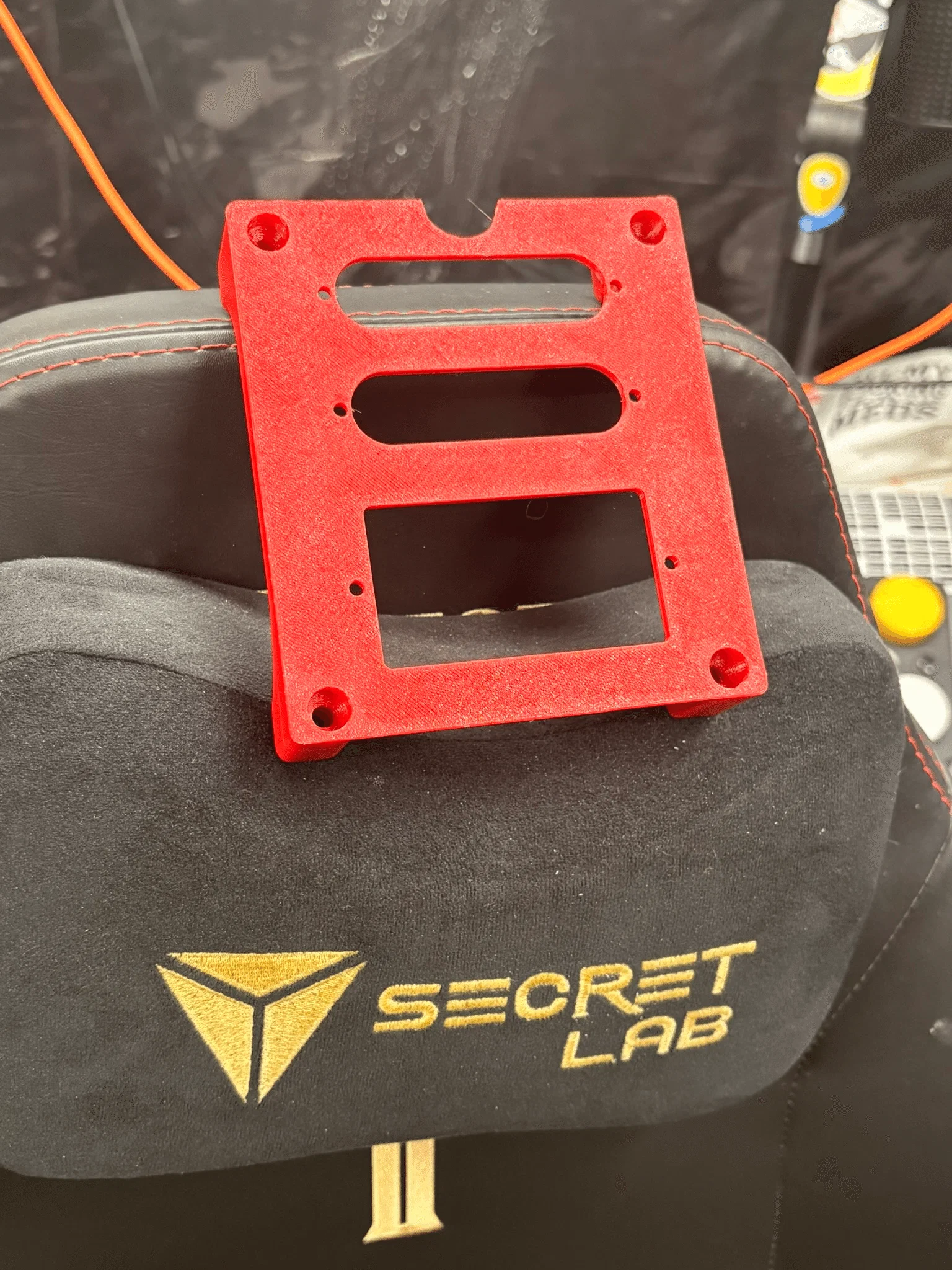

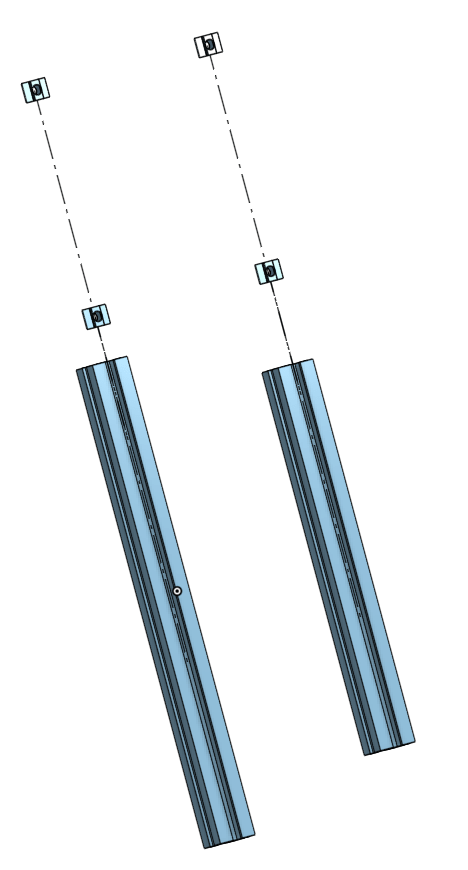

Bước 1: Lắp Slide In Nuts

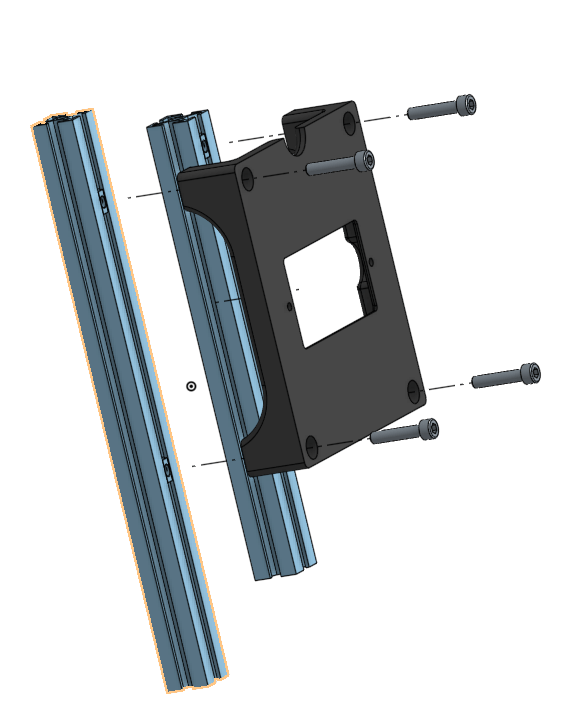

Bước 2: Gắn Faceplate vào thanh 2020

Bước 3: Lắp ráp bộ dây (Wiring Harness)

Nên hoàn thiện bộ dây trước khi đi dây vào phần cánh (wings). Việc tạo điểm ngắt giữa dây ở mặt plate và dây đi vào cánh giúp bạn không cần phải cắt mối hàn khi muốn tháo rời các cánh sau này.

Bước 3a: Đi dây tín hiệu và dây mát

Đi dây Wire - 24 Gauge giữa các pickup, công tắc, biến trở (pots) và jack đầu ra sao cho các đường bẻ cong không vướng vào các kẹp nhựa hoặc rãnh nhôm. Nối mạng volume/tone/filter theo sơ đồ của face plate này.

Bước 3b: Tùy chọn dùng đầu nối JST (Plate ↔ Dây vào cánh)

Các dòng Connector - JST 2 - Prewired trong BOM là Tùy chọn — bạn có thể thay thế bằng cách dùng một dây dài nối liền.

(Tùy chọn) Lắp một cặp đầu nối JST 2 chân đực + cái cho mỗi pickup như liệt kê trong BOM (ba cặp cho layout Strat/HSS, hai cho plate hai pickup, một cho plate một humbucker) tại vị trí ranh giới giữa dây ở face-plate và dây đi vào rãnh nhôm/ống dẫn ở cánh. Chỉ cắt dây sau khi đã đánh dấu cực; hãy kiểm tra kỹ mối nối trước khi bọc co nhiệt.

Nếu thích cách hàn truyền thống ở mọi điểm → bạn có thể bỏ qua việc mua đầu nối.

Bước 3c: Tùy chọn đầu cốt (Spade Lugs) tại Pots/Switch/Jack

Connector - Spade - 4.8mm trong BOM là Tùy chọn.

(Tùy chọn) Gắn các đầu cốt cách điện vào chân biến trở, công tắc hoặc jack đầu ra—giúp tránh việc phải hàn nhiệt nhiều lần ở không gian hẹp. Số lượng cần theo đúng danh mục BOM của plate này (tổng số cho biến trở, công tắc selector và jack).

Nếu thích hàn thiếc trực tiếp vào chân linh kiện → bạn có thể bỏ qua phần này (cách này cũng rất ổn).

Bước 3d: Dụng cụ khuyến nghị — Kìm bấm cos & tuốt dây

Để bấm dây JST và đầu cốt, hãy sử dụng kìm bấm/tuốt dây có bánh cóc liệt kê trong phần Dụng cụ khuyến nghị ở bản tóm tắt kế hoạch (tools.json tại thư mục gốc của danh mục).

Hãy kiểm tra thông mạch trên mọi cặp kết nối trước khi lắp chặt các bộ phận in 3D.

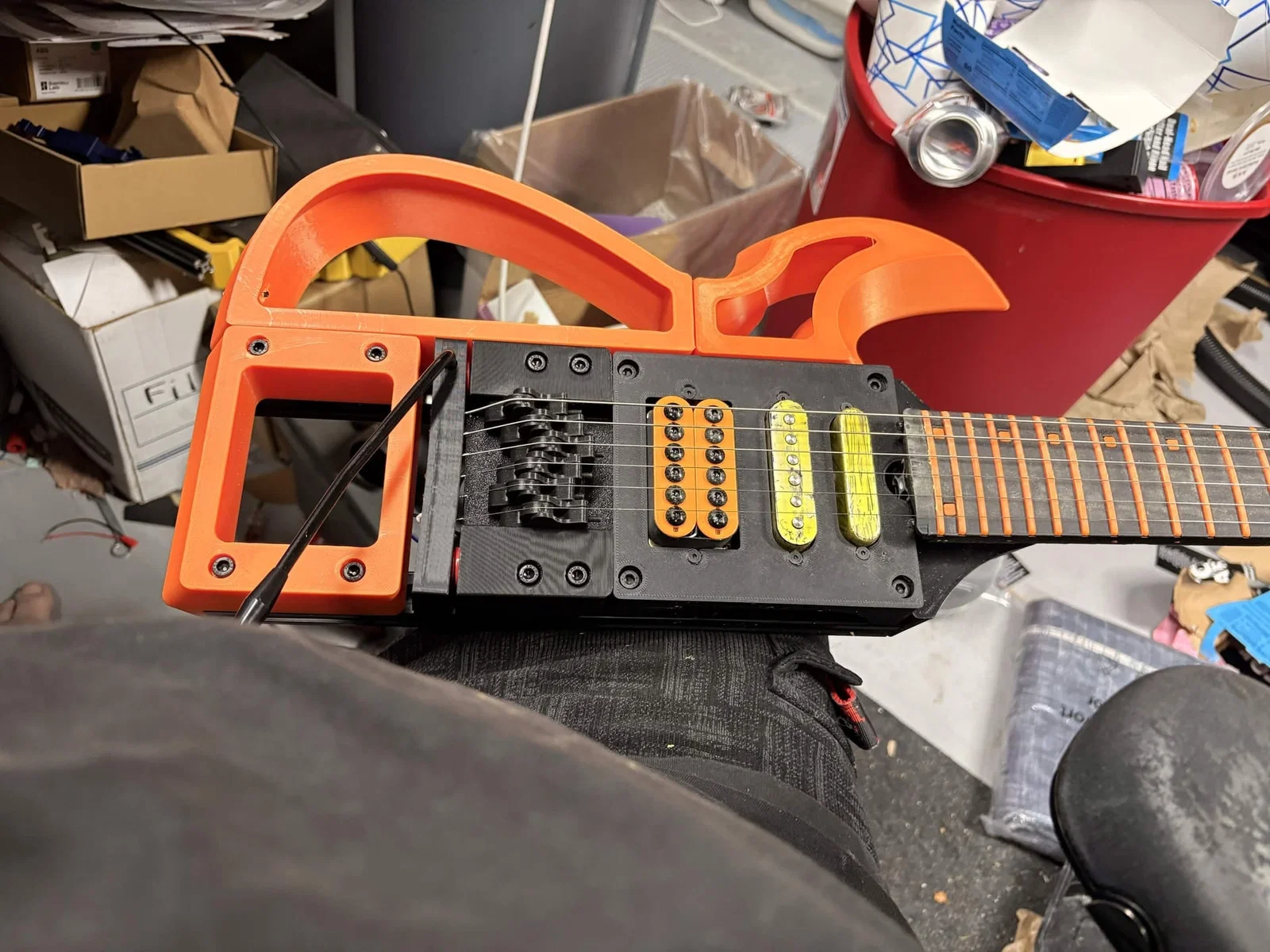

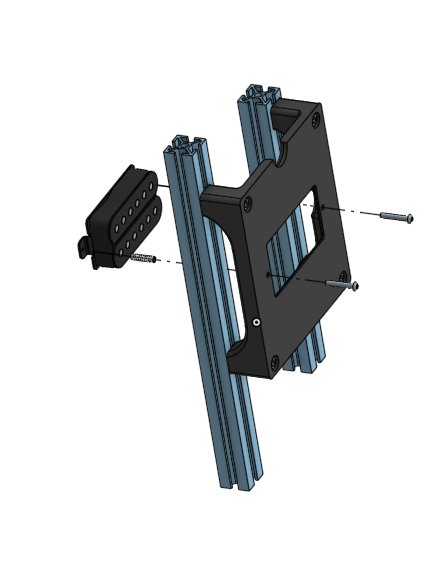

Bước 4: Gắn linh kiện điện tử

Phần cứng

Bộ DIY Kit

Bạn có thể đặt mua bộ DIY kit cho toàn bộ dự án từ công cụ lập kế hoạch của chúng tôi, chi phí ước tính cho bộ phận này là $107.39 chưa bao gồm phí vận chuyển.

Tự mua linh kiện (Self Source)

Nếu bạn muốn tự mua từng linh kiện, dưới đây là danh sách. Chi phí ước tính: $142.82.

• 4x Nut - Slide In - M5
• 4x Screw - Button Head - M5x30
• 1x Switch - Blade - Five Way
• 1x Potentiometer - A500K - Volume
• 2x Potentiometer - B500K - Tone
• 2x Capacitor - .022uf
• 1x Pickup - Humbucker - Bridge
• 1x Pickup - Strat - Neck
• 1x Pickup - Strat - Bridge
• 1x Wire - 24 Gauge
• 1x Jack - Output - Mono 1/4in
• 3x Connector - JST 2 - Prewired
• 19x Connector - Spade - 4.8mm
