ExoGuitar - Face Plates - Acoustic (Mặt đàn Acoustic)

Đây là một phần của dự án ExoGuitar — bạn có thể xem danh mục đầy đủ, bảng kế hoạch lắp ráp và hướng dẫn chi tiết tại https://exoguitar.com

Lên kế hoạch lắp ráp & Chuẩn bị linh kiện

ExoGuitar có thể khá phức tạp! Hãy truy cập bảng kế hoạch lắp ráp để lên kế hoạch cho toàn bộ quá trình—nó sẽ hướng dẫn bạn qua mọi linh kiện có sẵn và kiểm tra tính tương thích. Đây cũng là cách tốt nhất để mua linh kiện vì bạn có thể mua đủ bộ cho cả cây đàn thay vì chỉ mua lẻ từng phần.

Bạn có thể tìm thấy phần này tại đây: ExoGuitar - Face Plates - Acoustic.

Linh kiện bắt buộc: String Adjustment Assembly

Cần phải có cụm String Adjustment Assembly để lắp phần này. Hãy lắp ráp nó trước—các bước thực hiện nằm bên dưới và danh sách linh kiện nằm ở cuối. Chi tiết đầy đủ, hình ảnh và file: https://exoguitar.com/part/bridge/string-adjustment-assembly/108662c3-9a42-5360-ae60-b451b80b0c04

💡 Mẹo: Nên in trên bàn in phẳng, hoặc chà nhám mặt bị nhám cho đến khi phẳng hoàn toàn. Độ chênh lệch chiều cao sẽ ảnh hưởng lớn đến độ khít của các chi tiết.

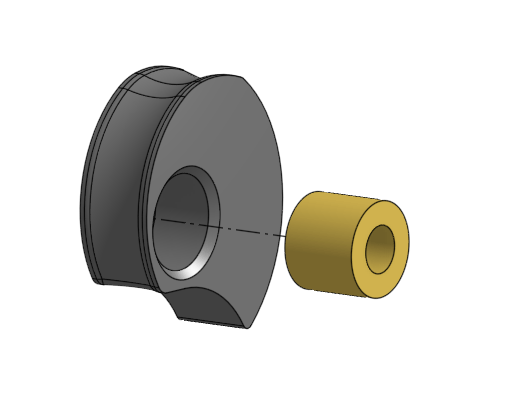

Bước 1: Lắp bạc đạn Sleeve Bearing 3mm

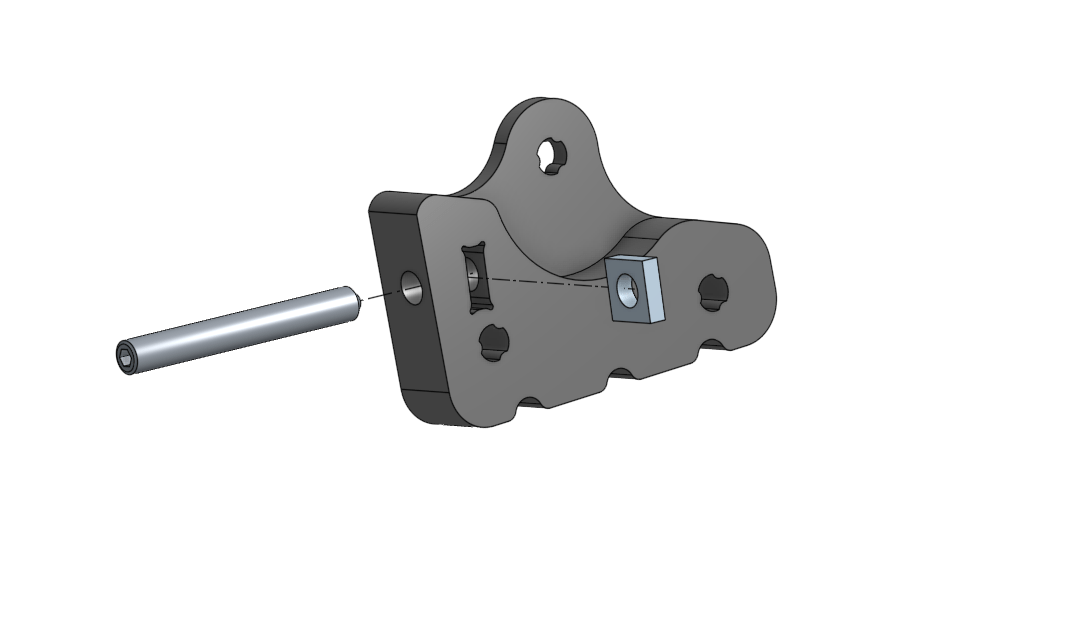

Bước 2: Lắp ốc điều chỉnh (Adjustment Screw)

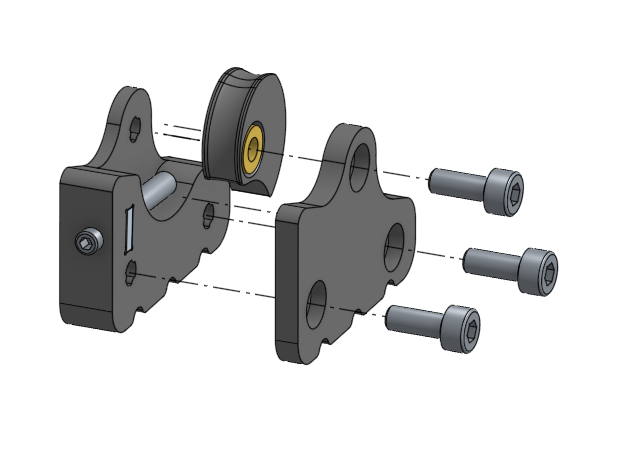

Bước 3: Hoàn thiện lắp ráp

Sử dụng 3 ốc BT3x8 (BẮT BUỘC phải là BT3x8, không dùng M3x8) để gắn hai bên lại với nhau

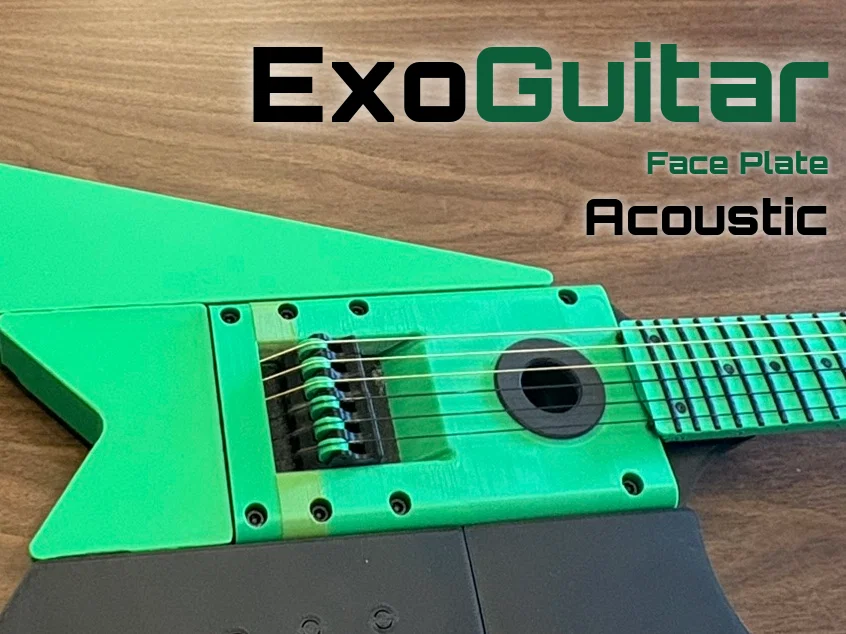

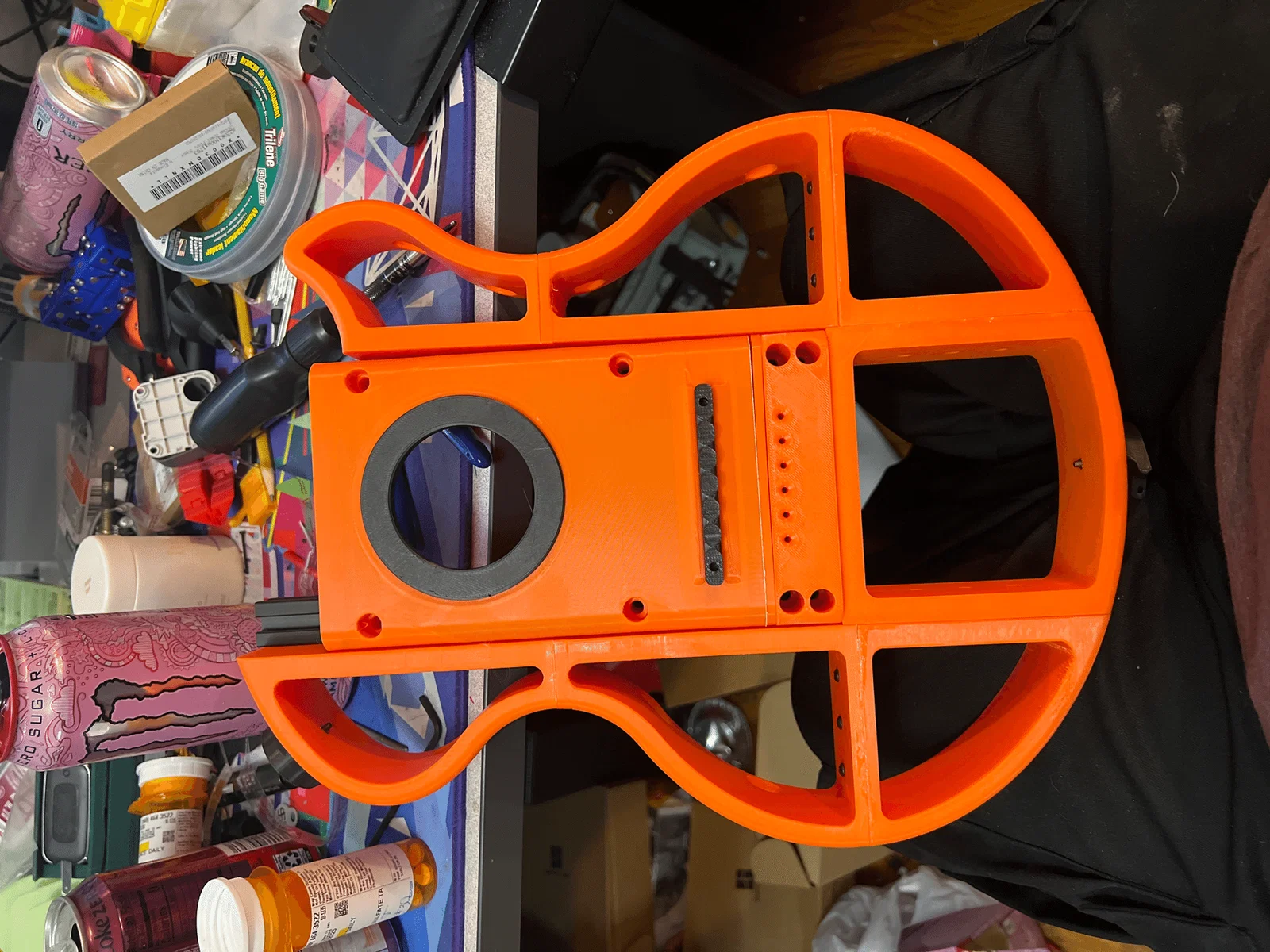

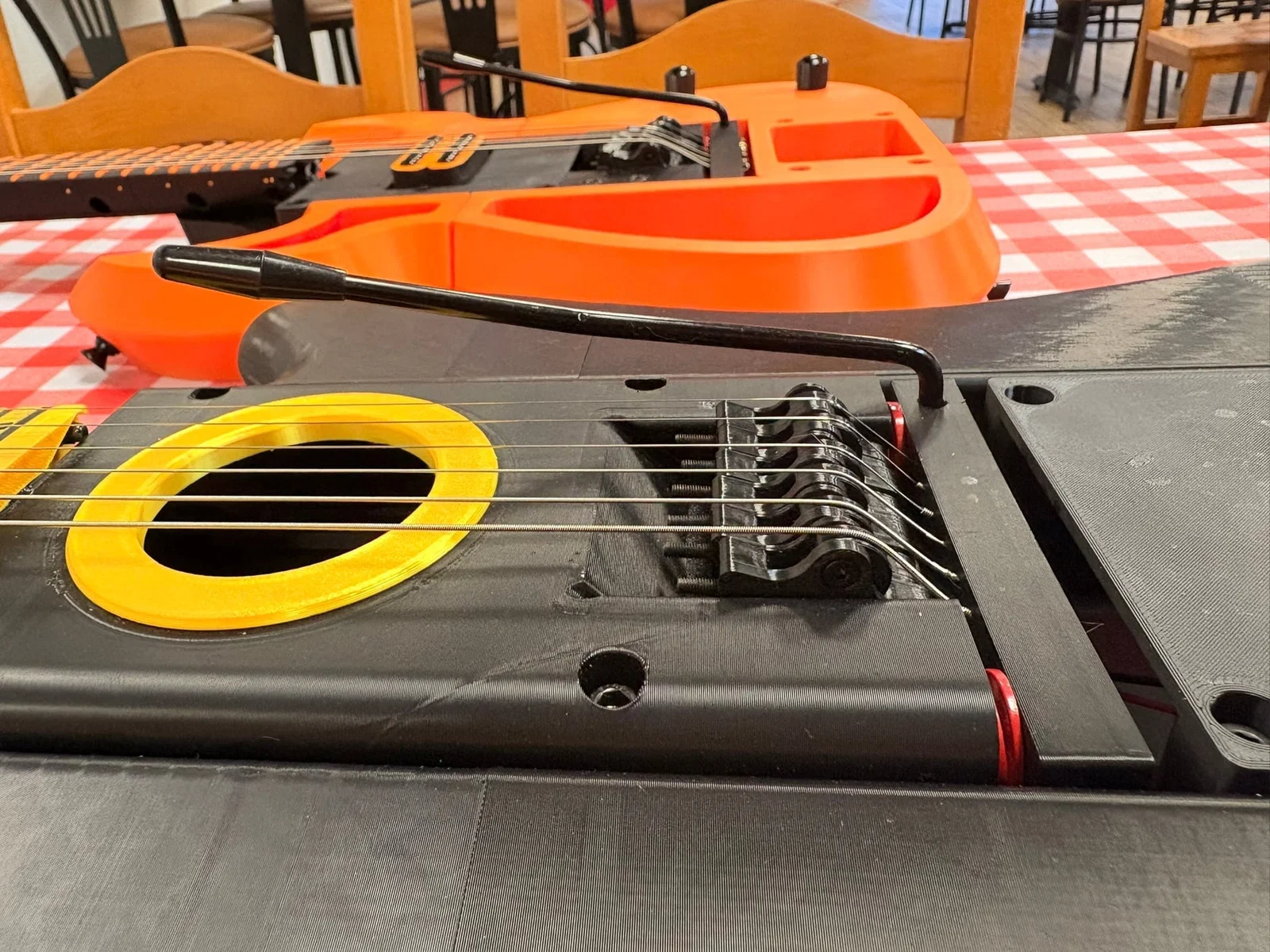

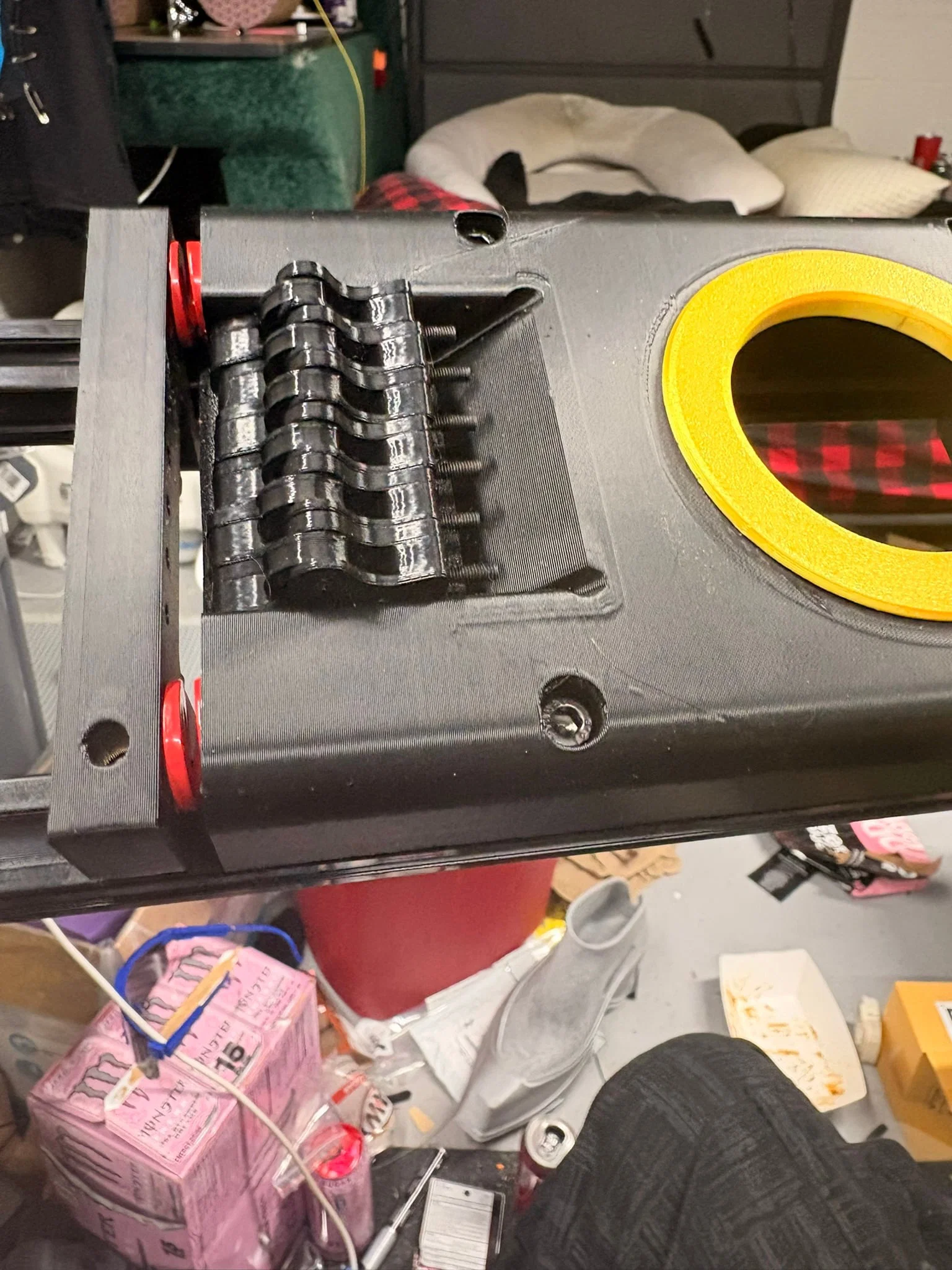

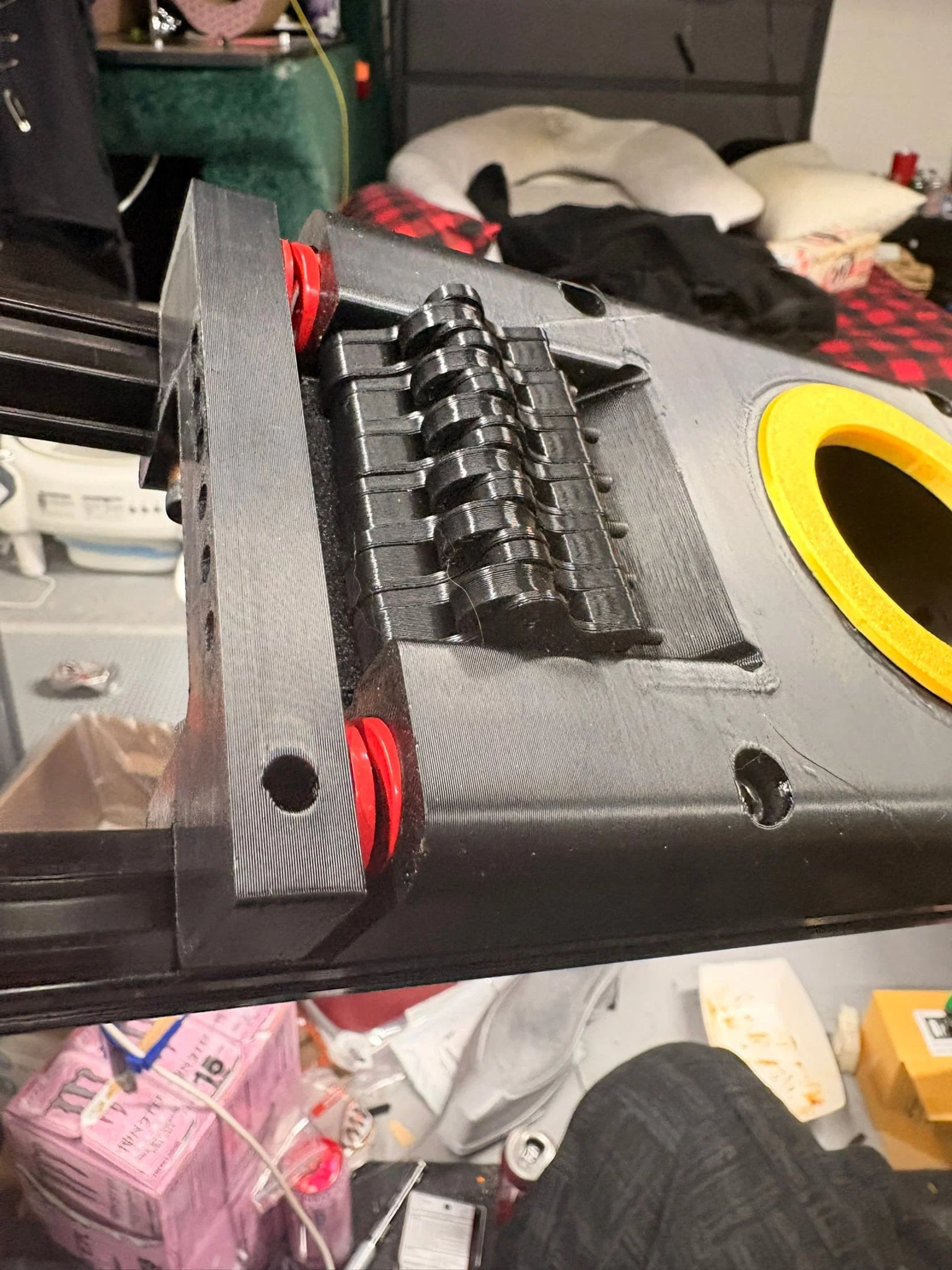

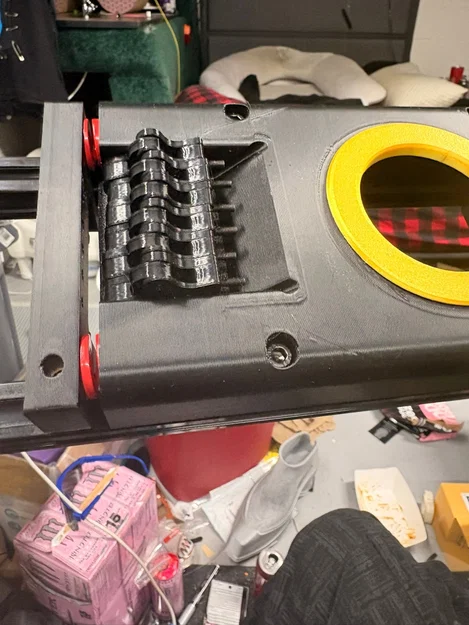

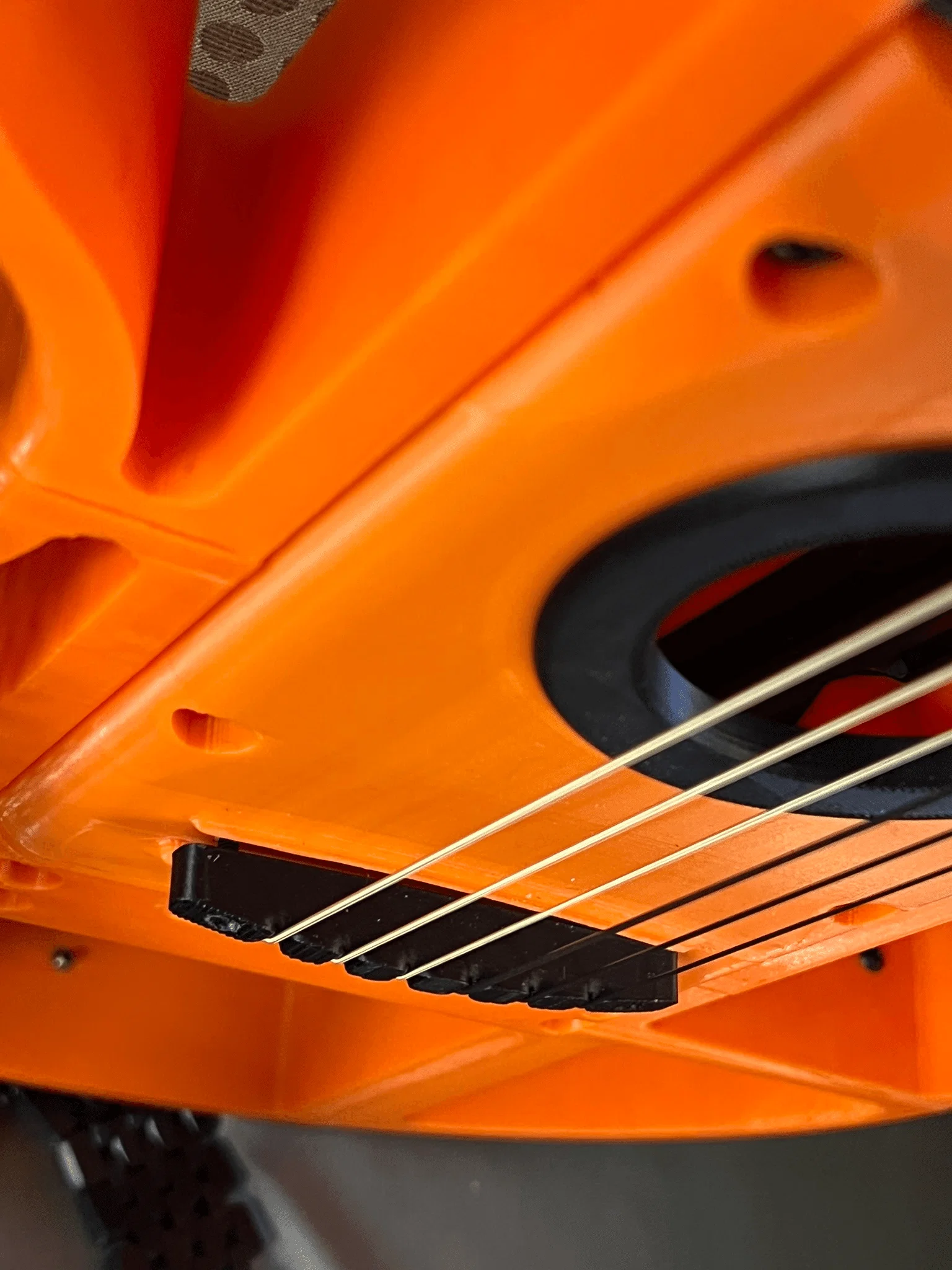

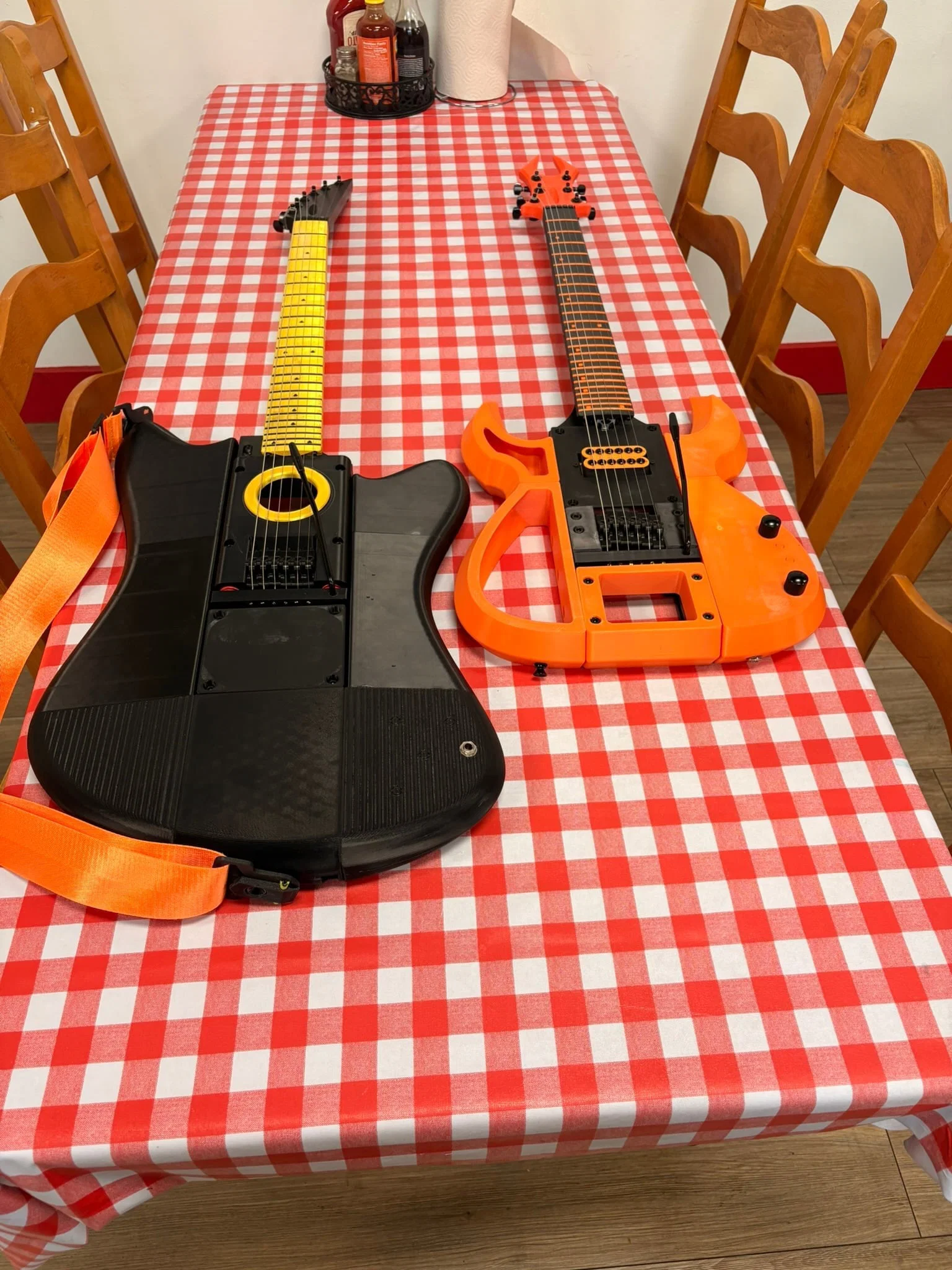

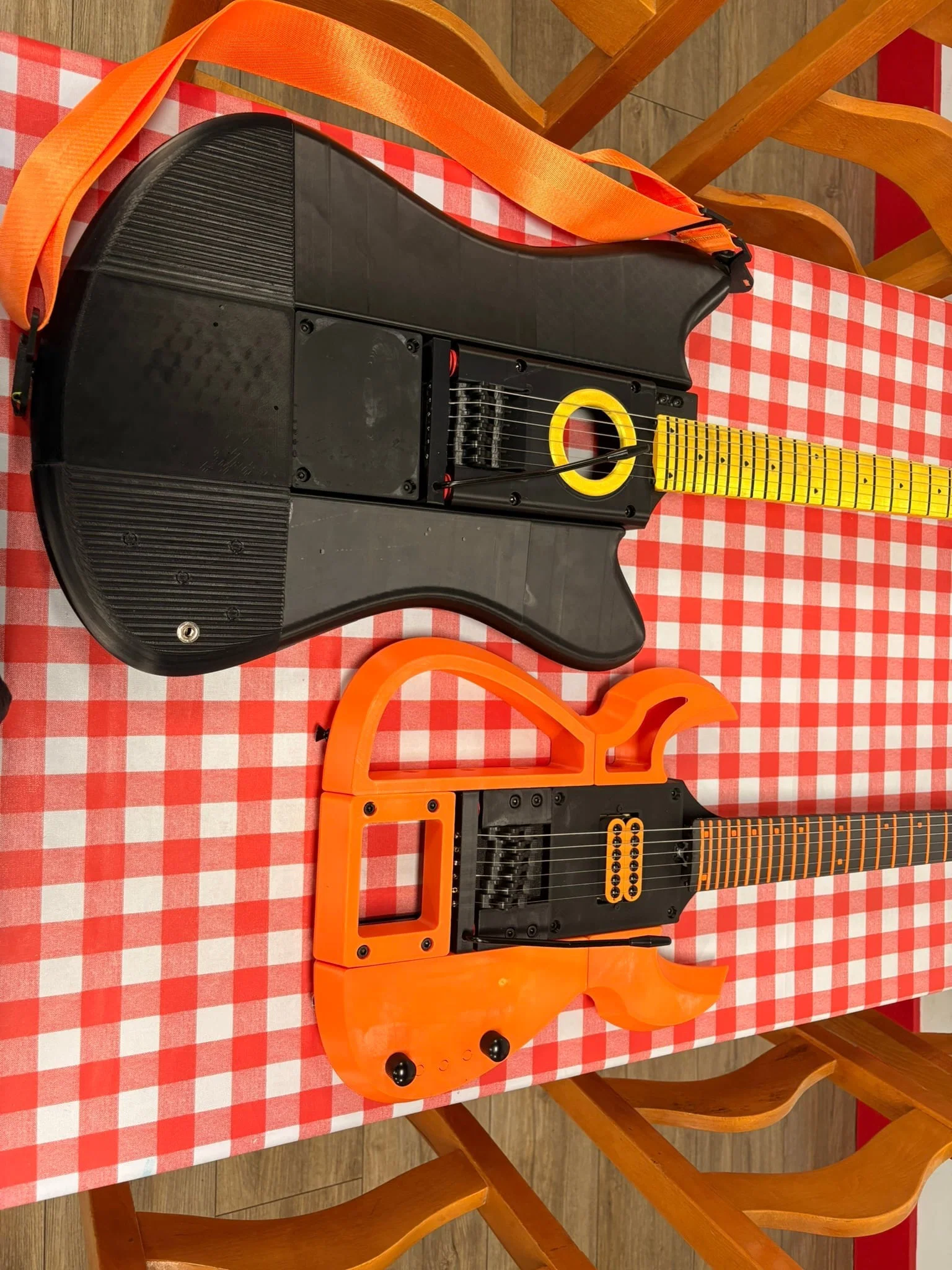

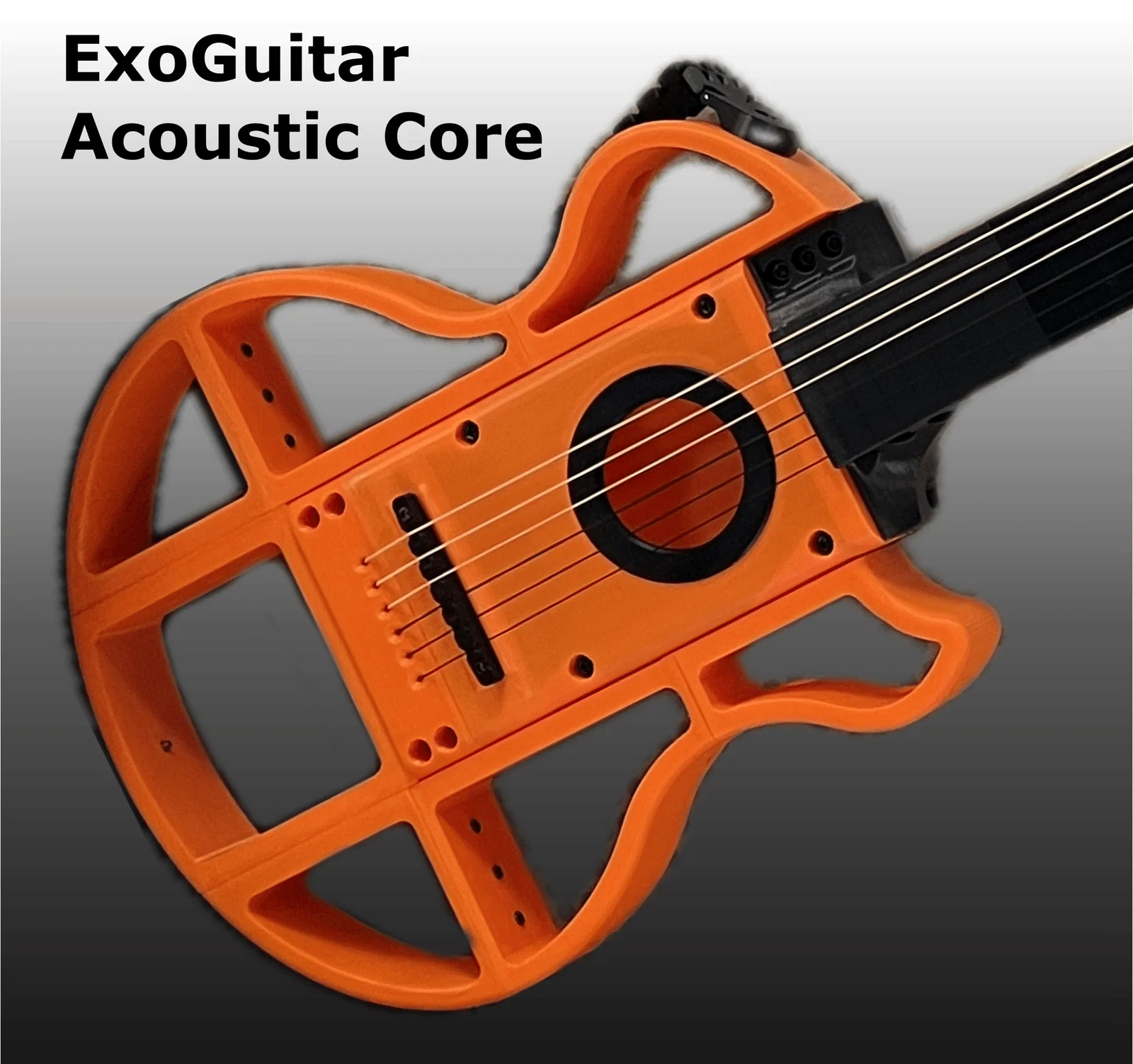

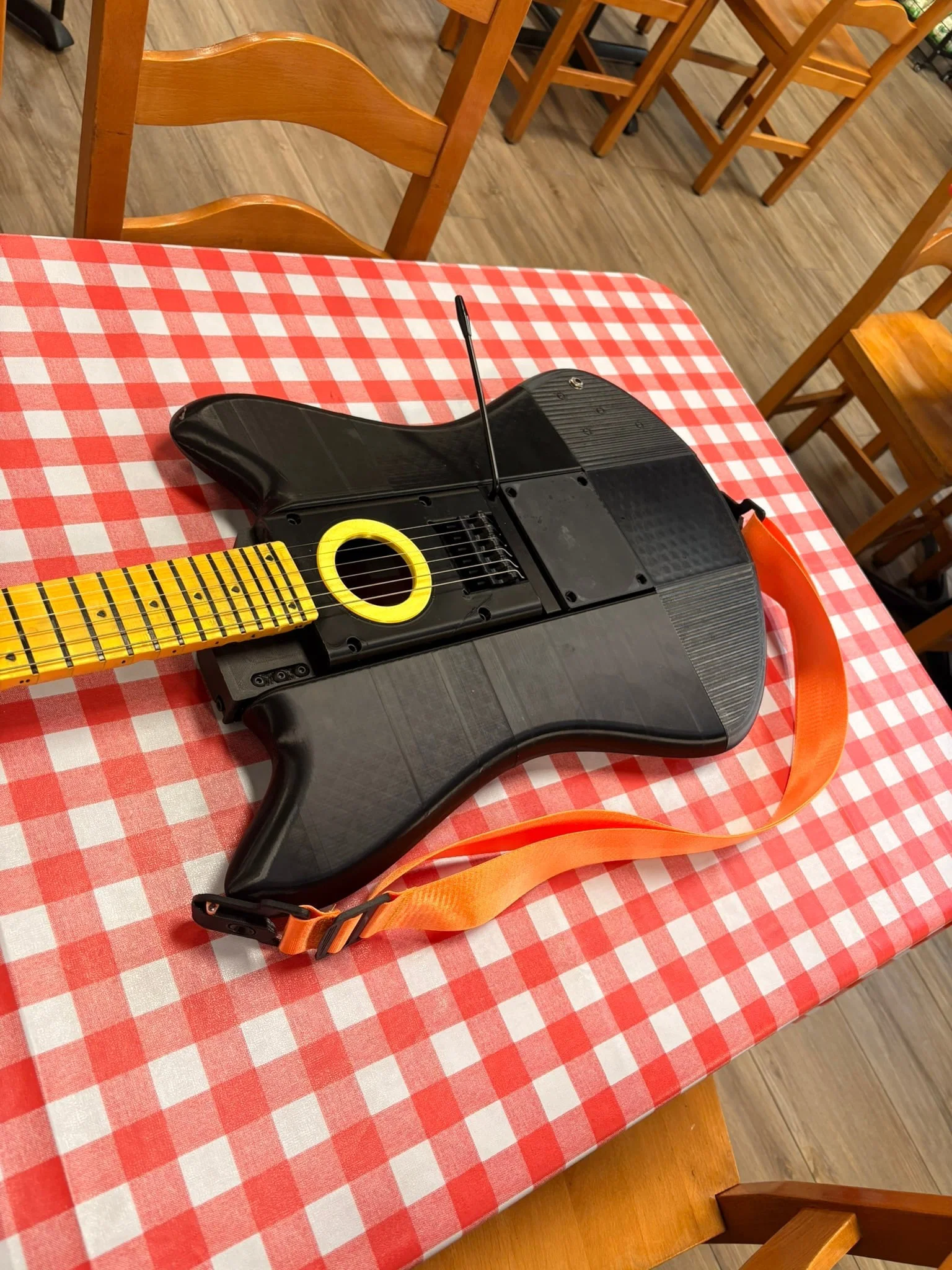

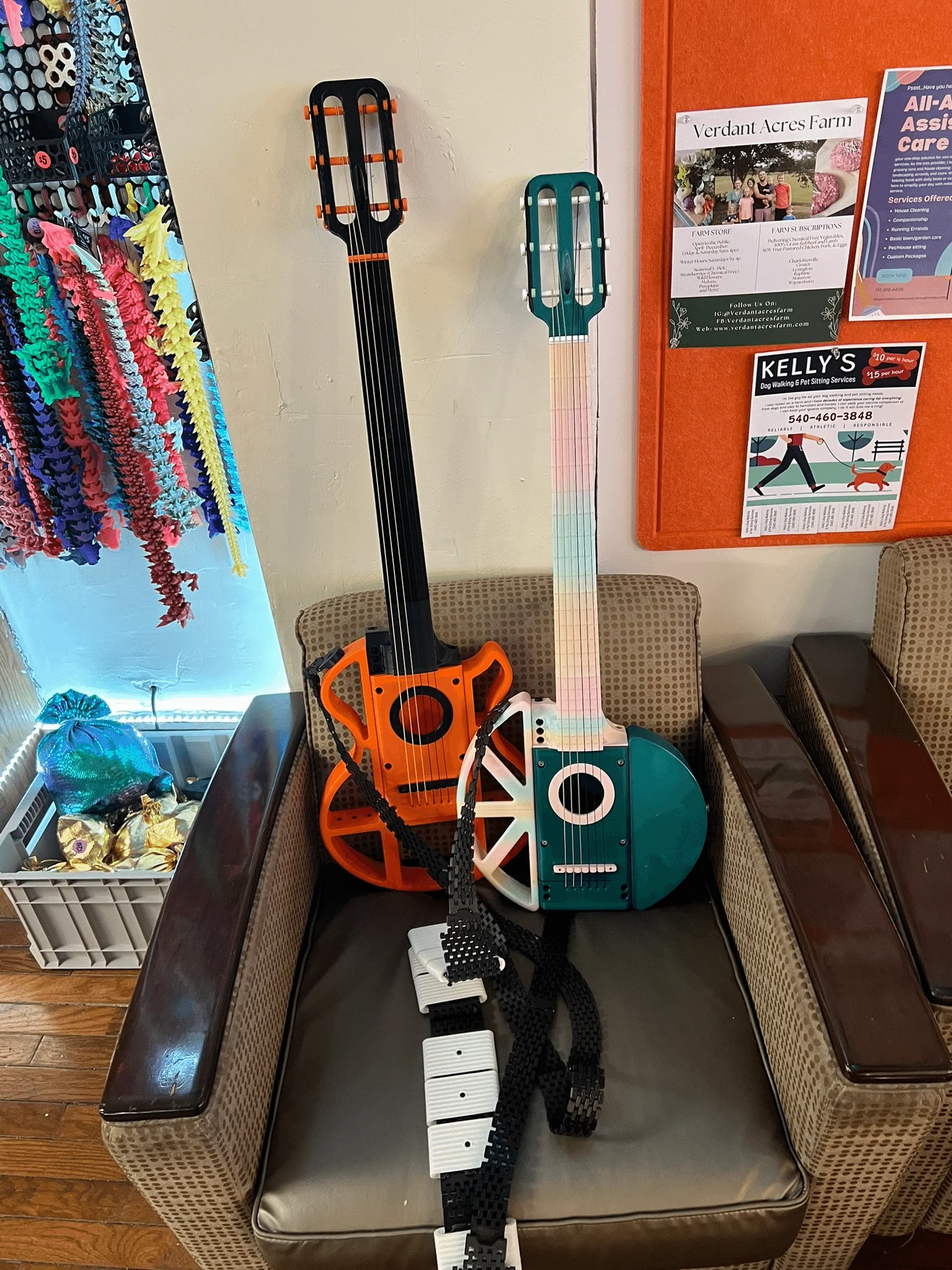

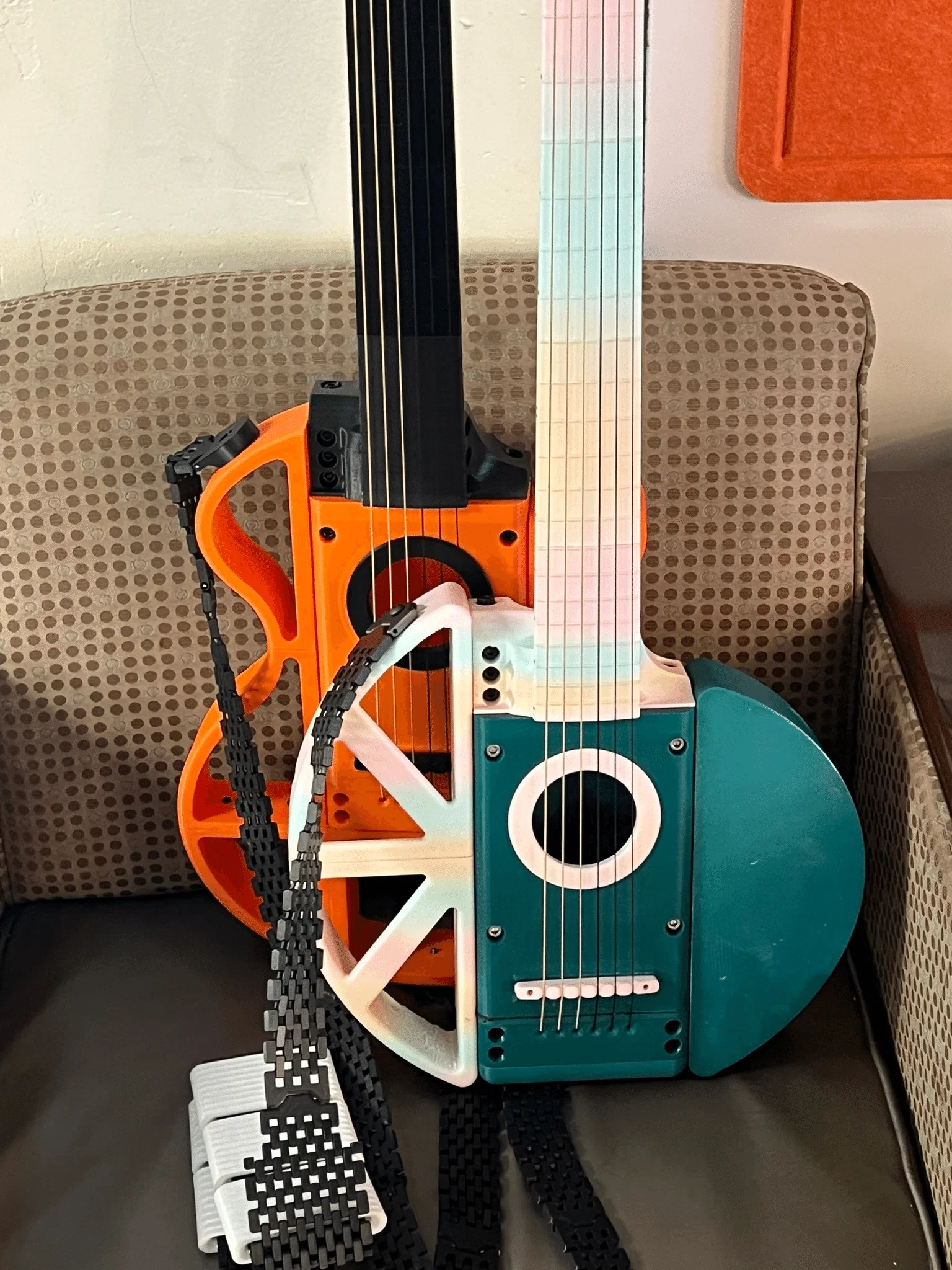

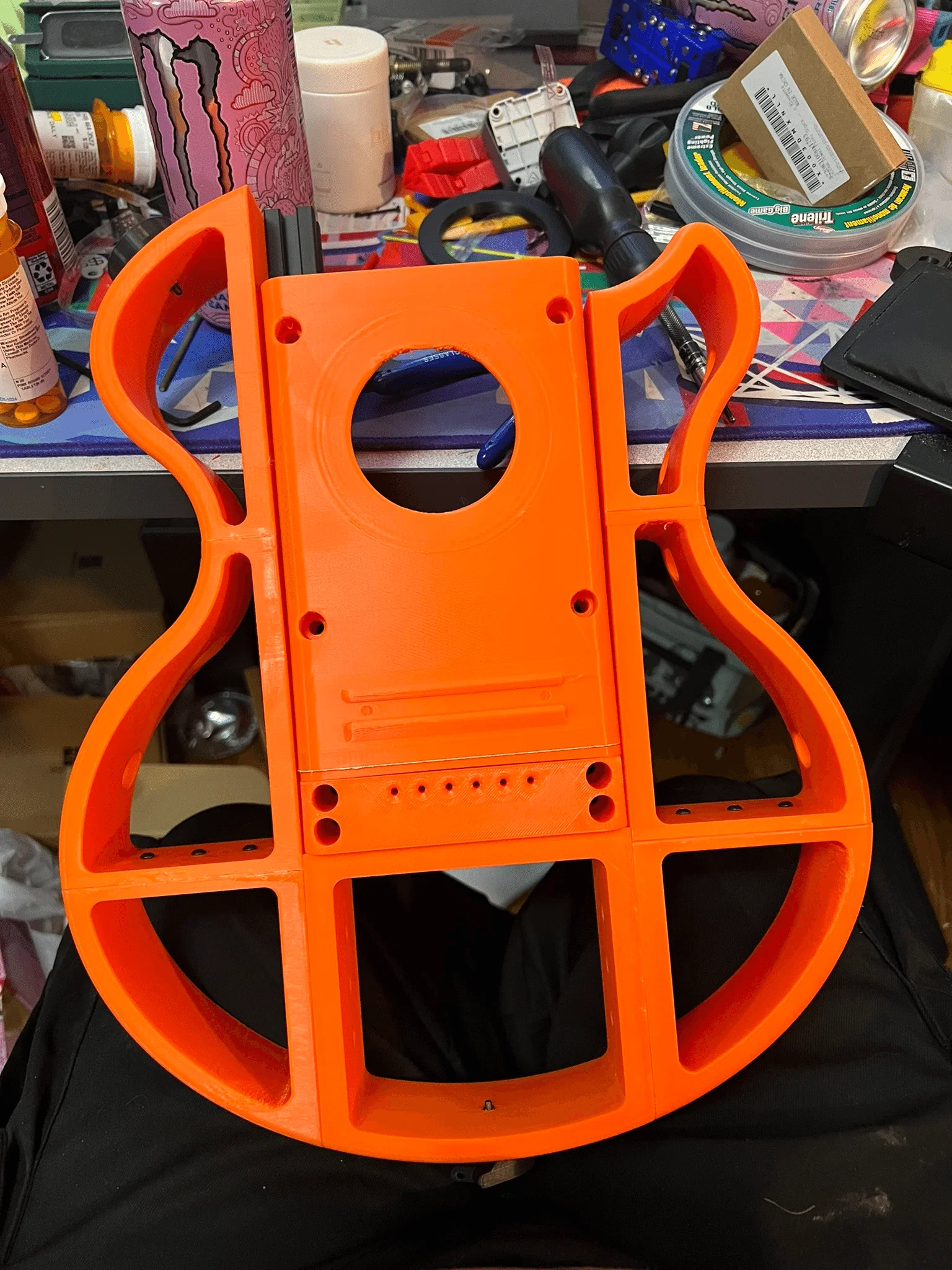

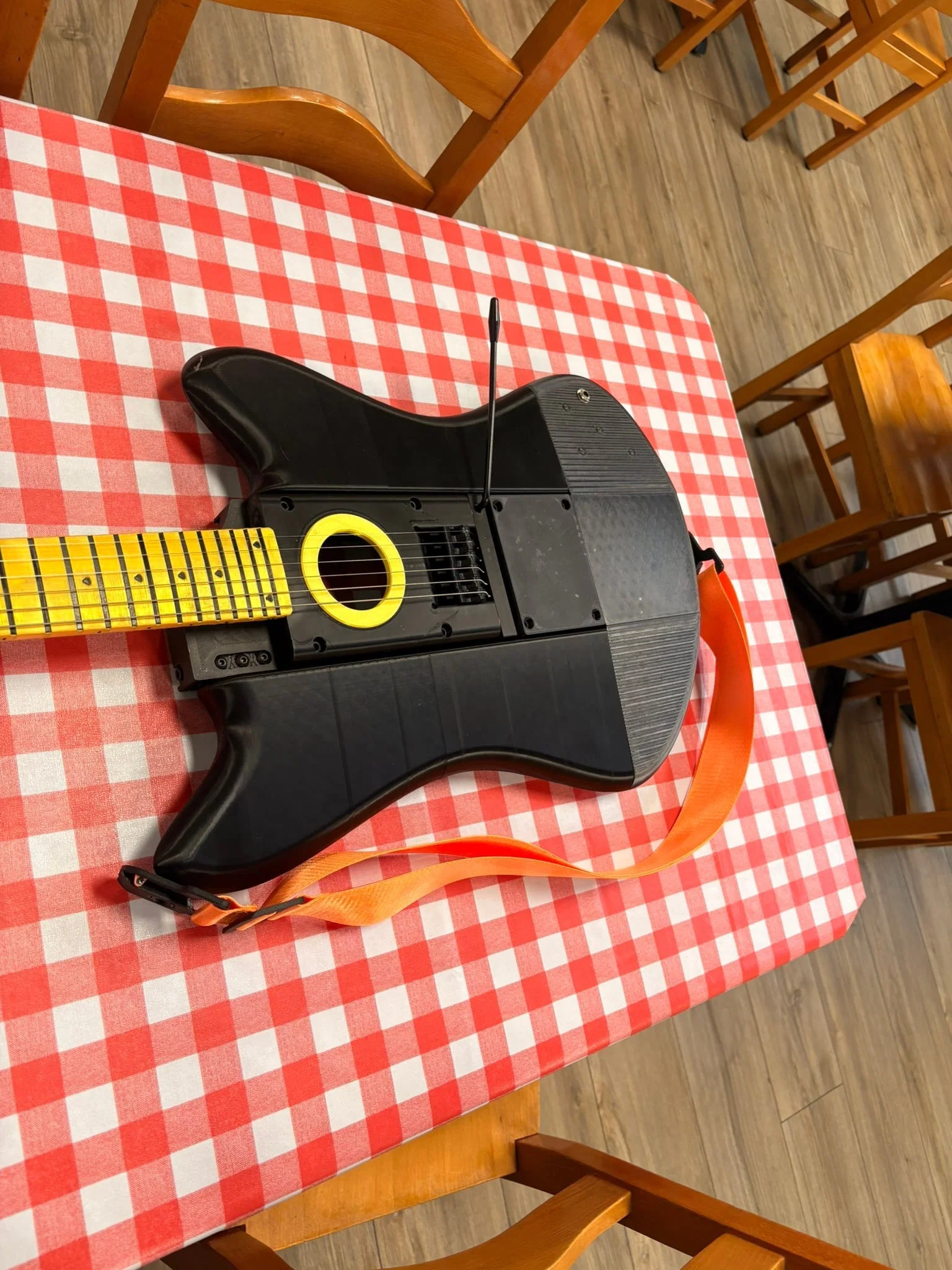

ExoGuitar - Face Plates - Acoustic

Lưu ý: Cụm lắp ráp này được cải tiến từ bridge Rocker. Các linh kiện Acoustic v2 hơi khác so với mô hình trong hình minh họa, nhưng quy trình lắp ráp vẫn giống nhau—hãy làm theo đúng thứ tự các bước.

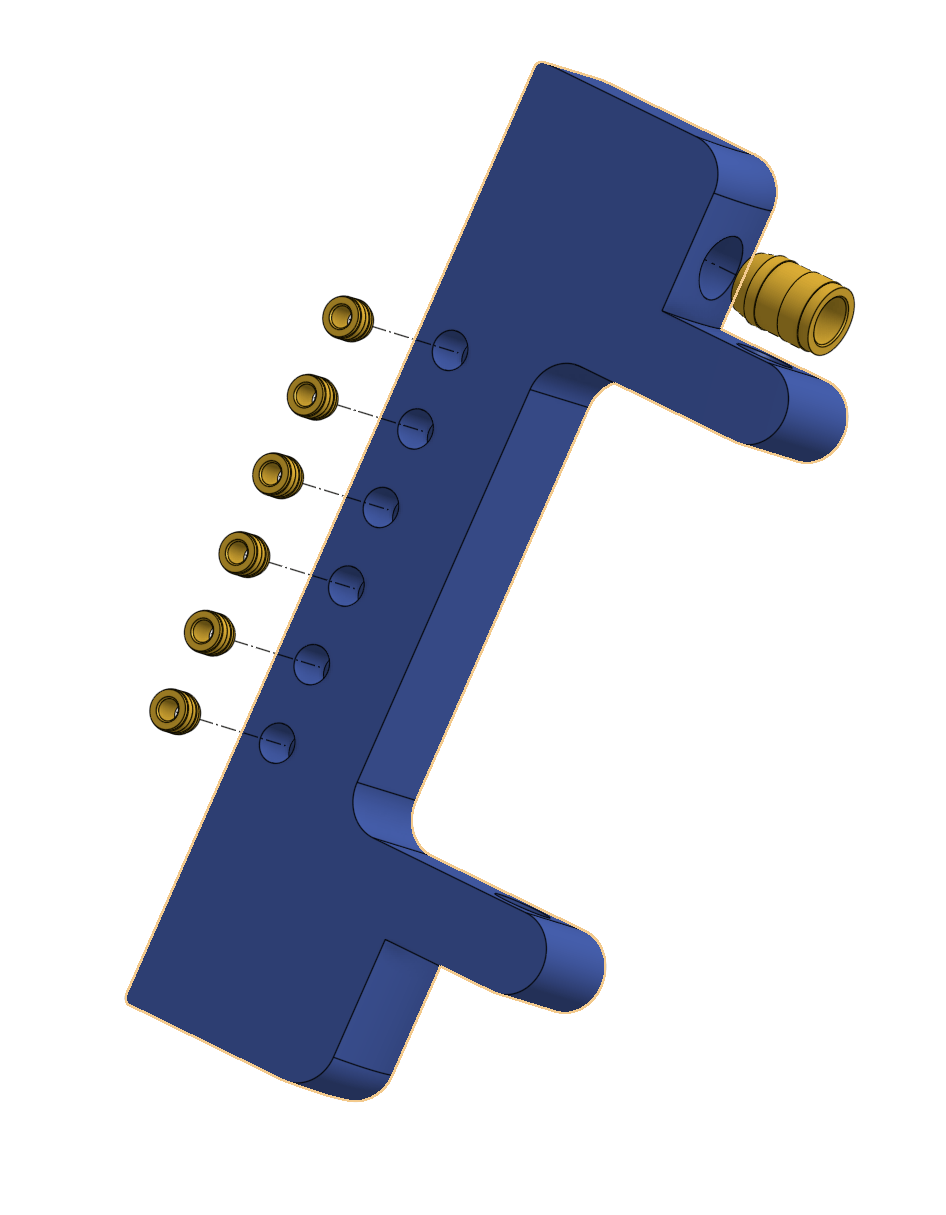

Bước 0: Lắp nhiệt (Heat Set Inserts)

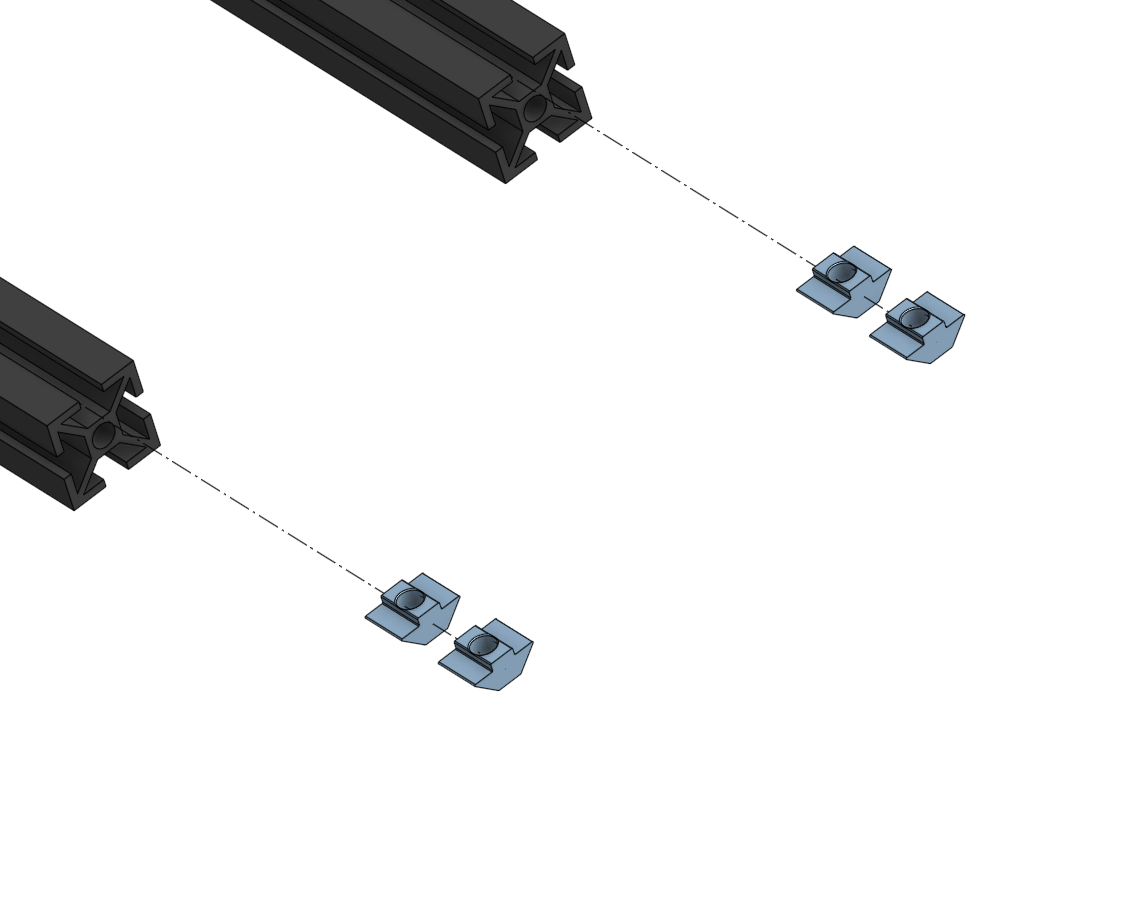

Bước 1: Lắp M5 Slide In Nuts

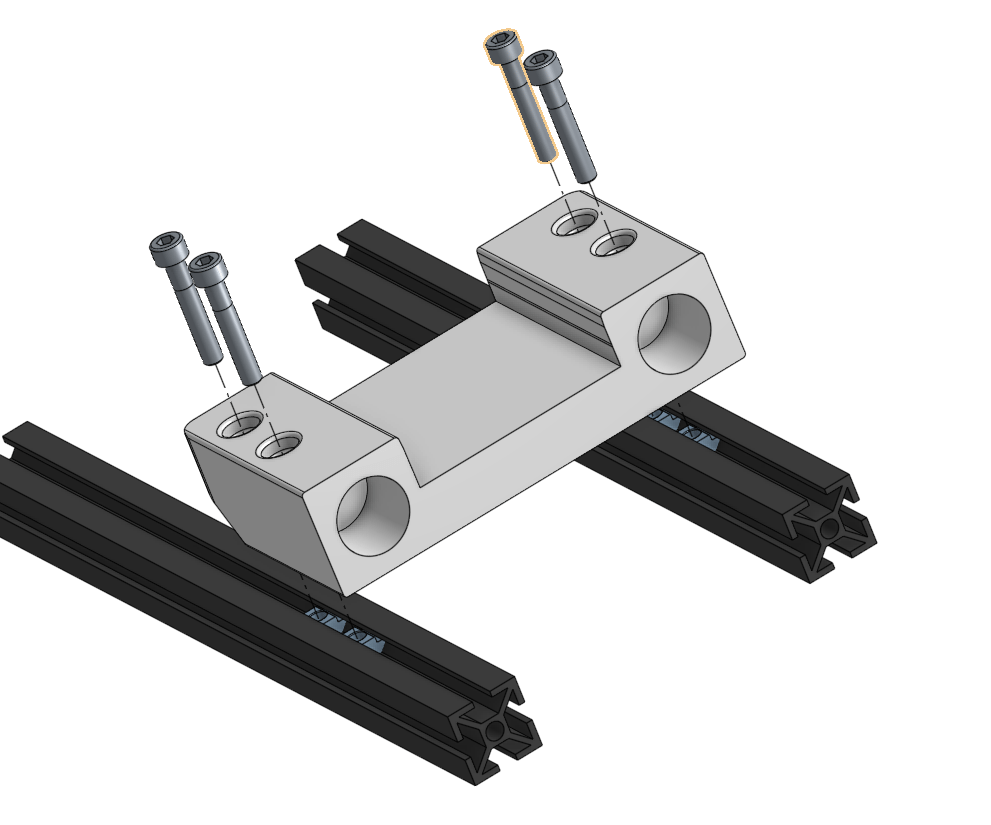

Bước 2: Gắn đế (Base)

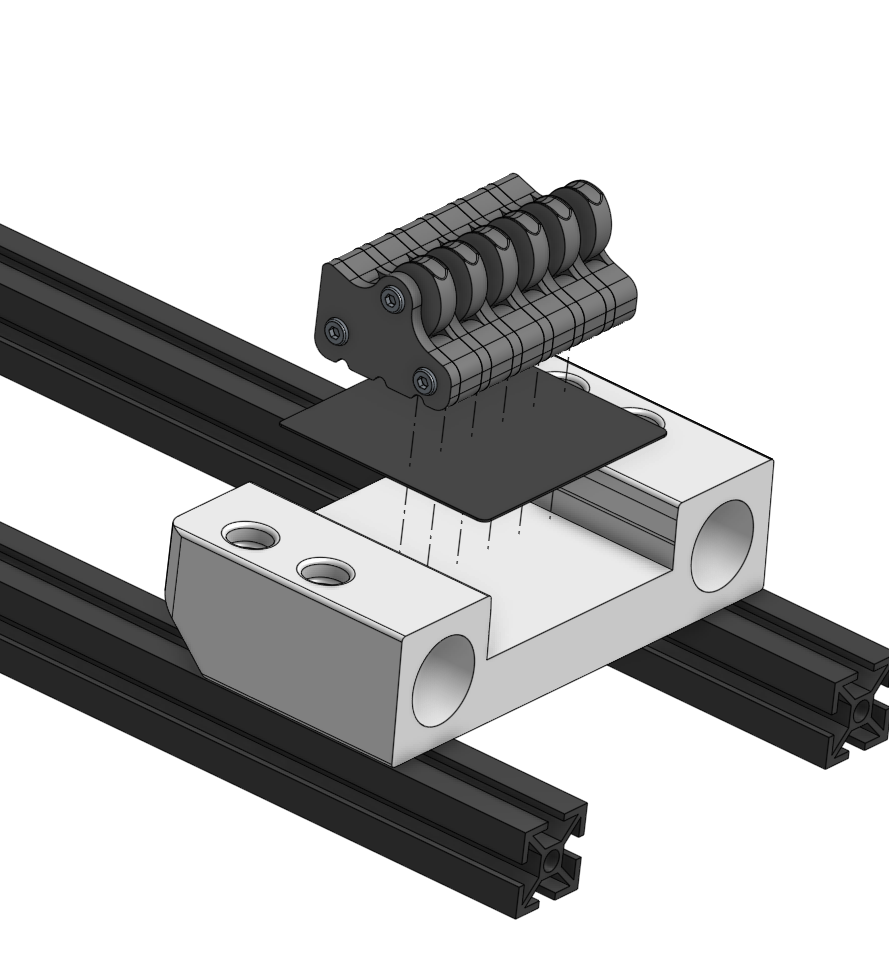

Bước 3: Lắp giấy nhám và cụm chỉnh dây

Dùng đúng loại giấy nhám bạn dùng để mài phím đàn (fret), cắt một miếng vừa với đường viền bên trong đế và dán vào.

Thông tin: Muốn màu sắc nổi bật hơn? Hãy mua Grip Tape của ván trượt! Trên mạng có rất nhiều màu và họa tiết rất đẹp!

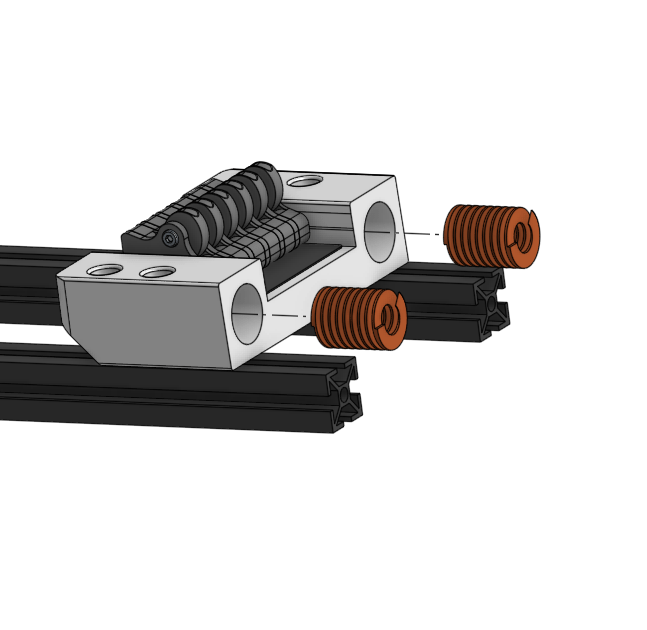

Bước 4: Lắp lò xo

Bước 5: Lắp Rocker

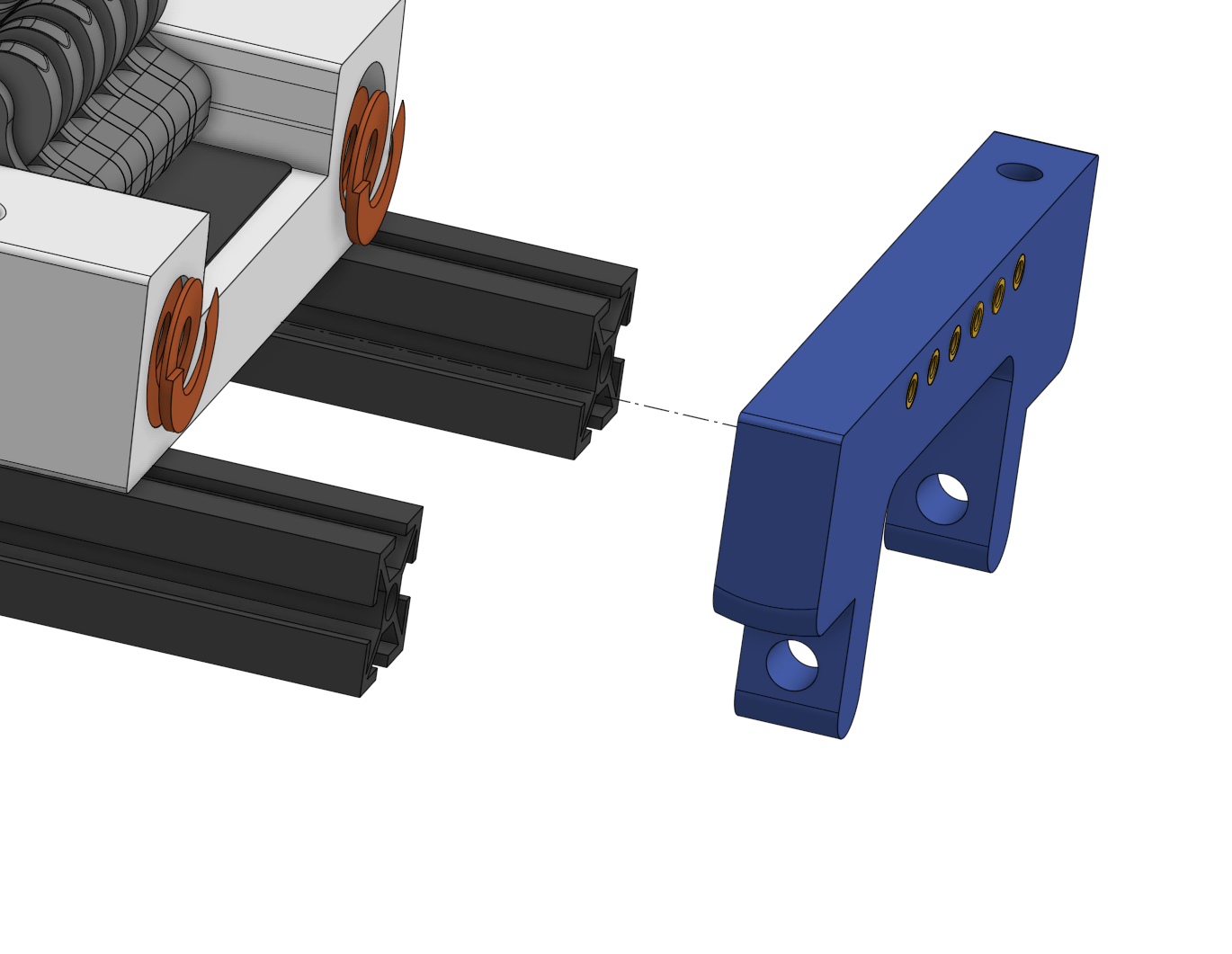

Bước 5a: Đặt tấm Rocker

Phần này nên được đặt phẳng trên các lò xo mà không làm chúng bị nén khi ở trạng thái nghỉ.

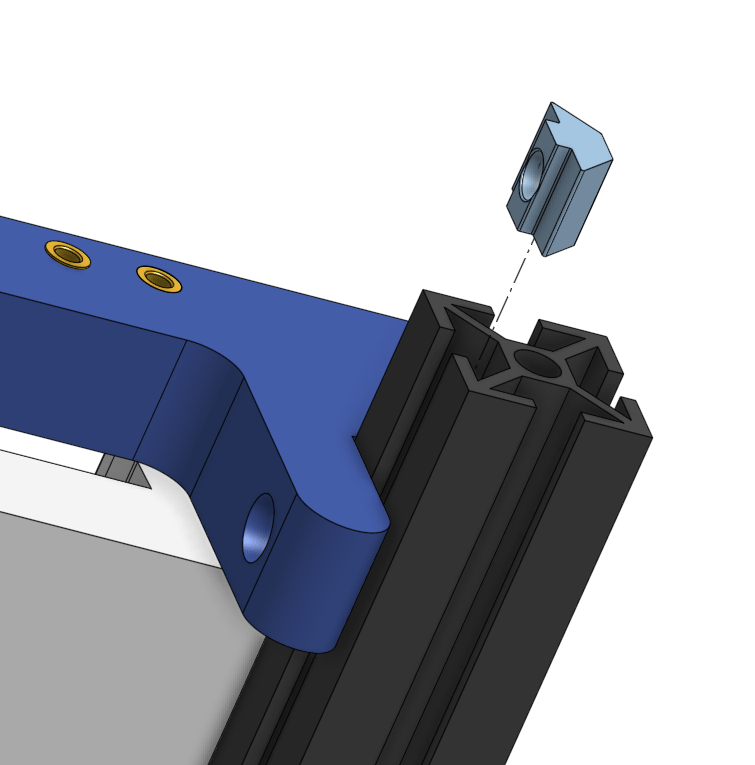

Bước 5b: Lắp M5 Slide In Nut

Ở cả hai bên, hãy lắp M5 Slide In Nut hướng vào trong.

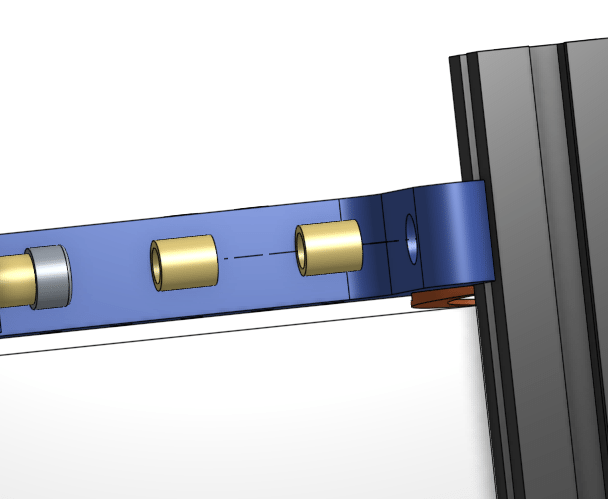

Bước 5c: Lắp bạc đạn Sleeve Bearings

Ở cả hai bên, lắp 2 bạc đạn 5mm ID. Đúng vậy, nó được thiết kế để hơi nhô ra ngoài.

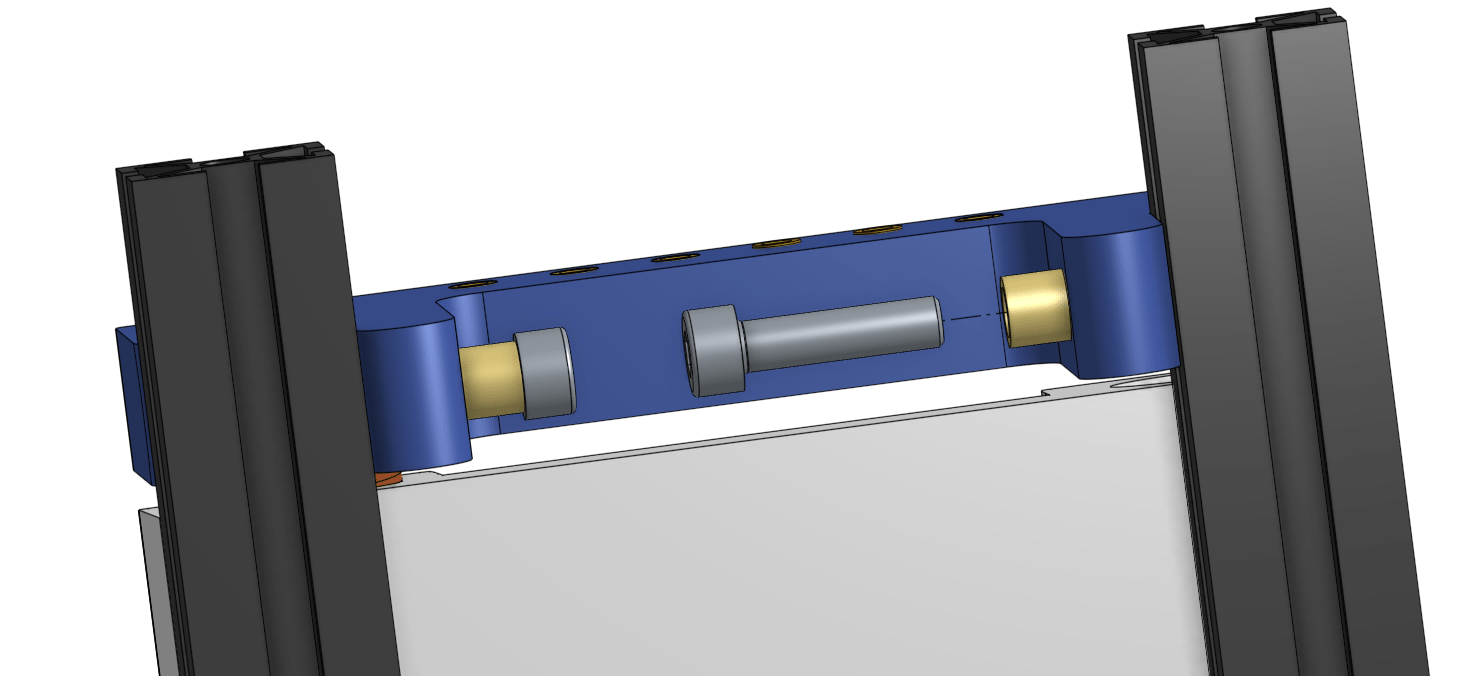

Bước 5d: Lắp vít

Ở cả hai bên, luồn vít M5x20 qua các bạc đạn và vặn vào các M5 Slide In Nuts đã lắp trước đó.

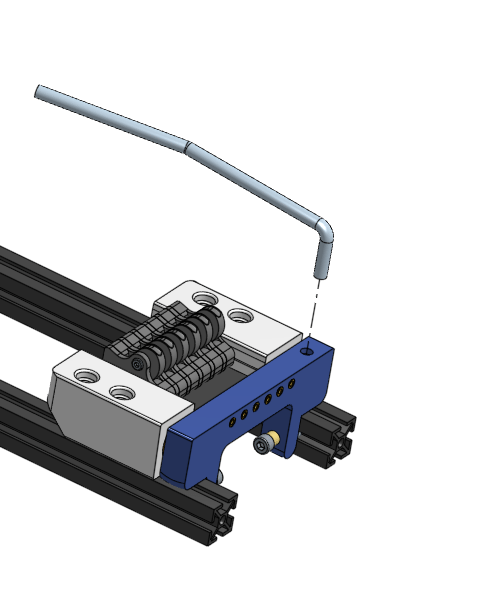

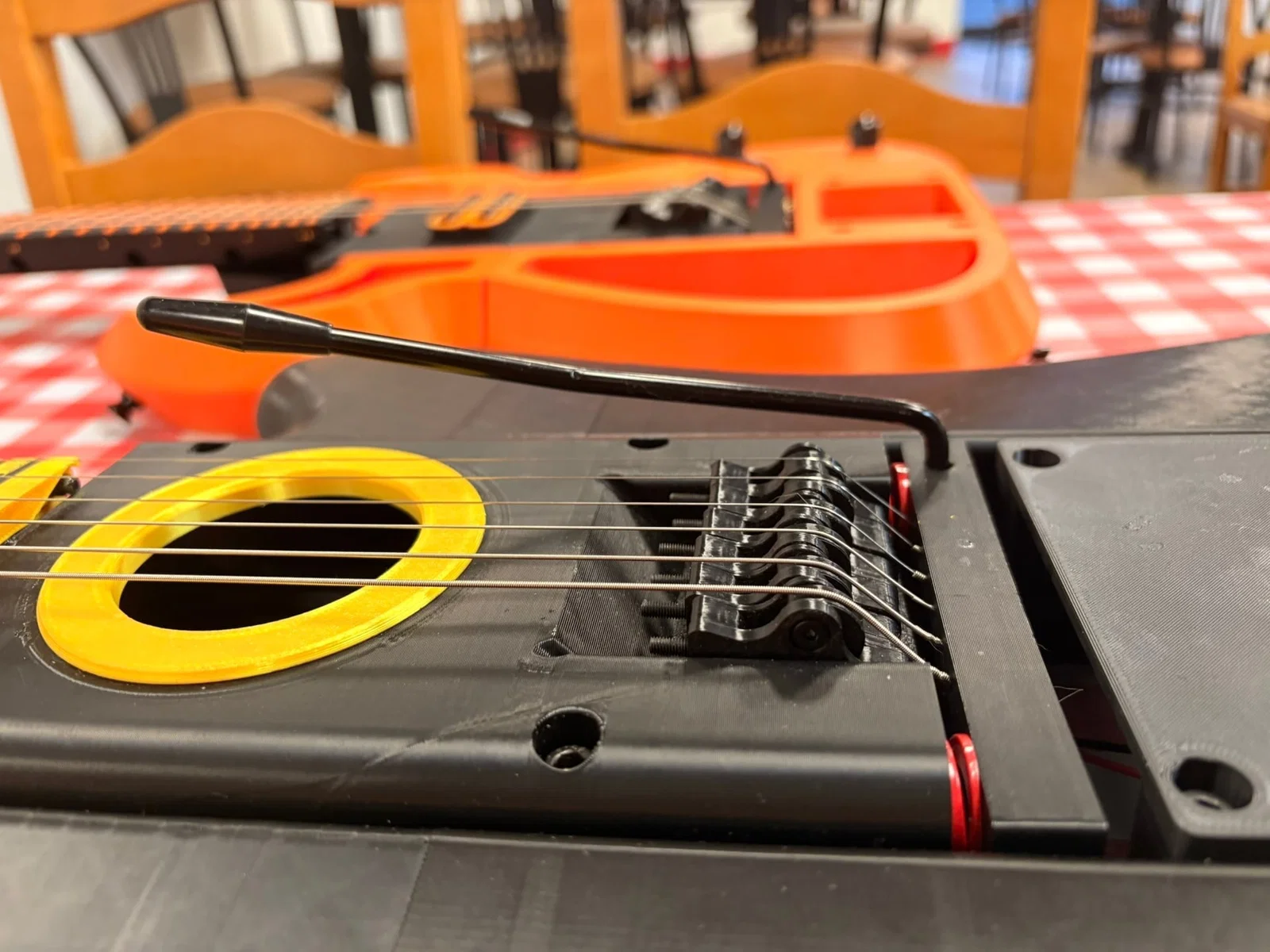

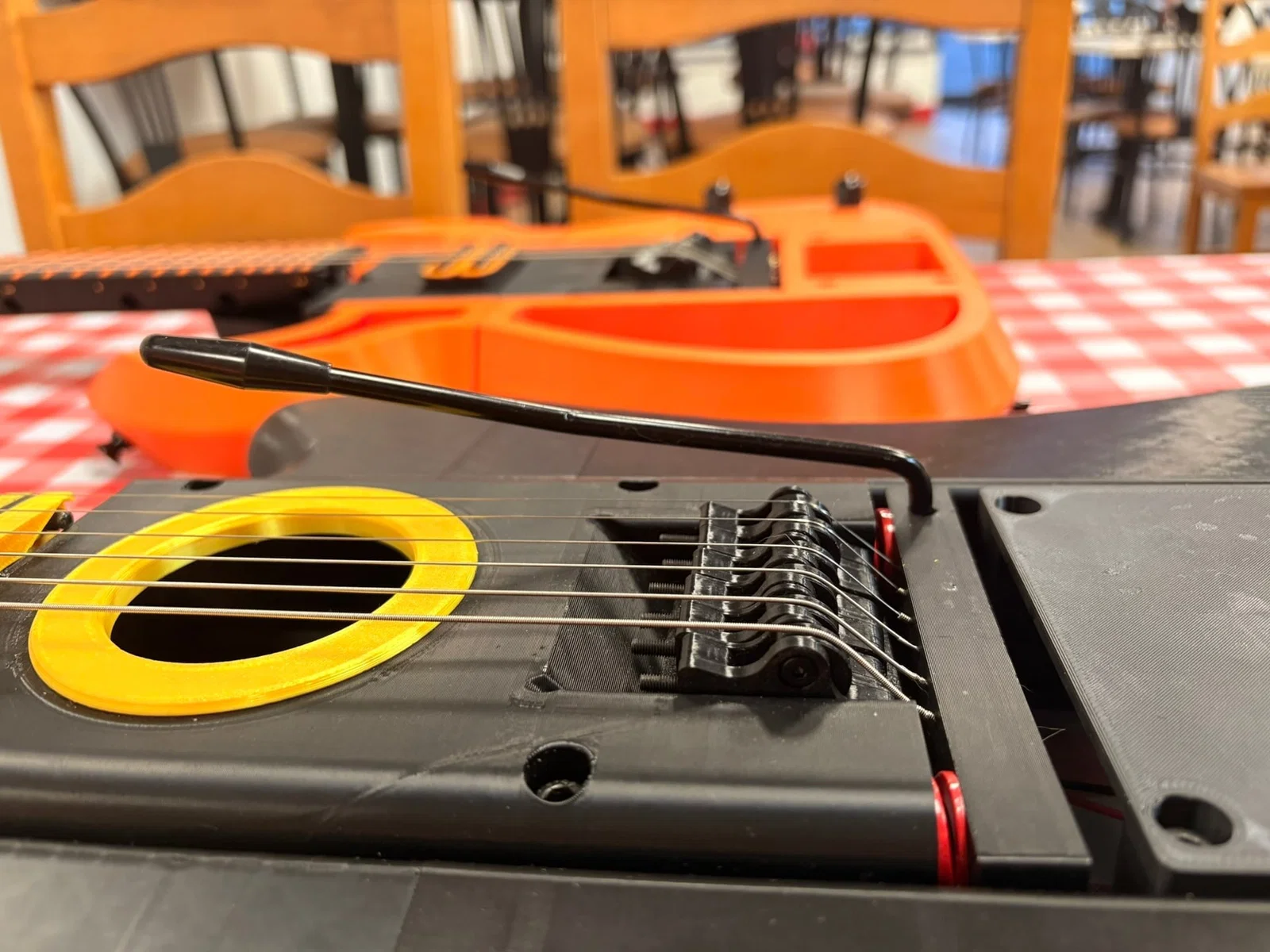

Bước 6: Lắp cần rung (Whammy Bar)

Linh kiện

Bộ DIY Kit

Bạn có thể đặt mua bộ DIY Kit cho toàn bộ quá trình lắp ráp qua bảng kế hoạch, chi phí dự kiến cho phần này khoảng $27.28 chưa bao gồm phí vận chuyển.

Tự mua linh kiện

Nếu muốn tự tìm mua linh kiện, đây là danh sách chi phí ước tính khoảng $126.15.

• 6x Heat Set Insert - M3 - 5mm OD - 4mm L
• 2x Nut - Slide In - M5
• 6x Screw - Socket Head - M5x30
• 1x Sandpaper Tape - 2-3/4in - 400 Grit
• 2x Spring - Die - 20x25mm
• 1x Whammy Bar - Guitar
• 1x Heat Set Insert - M6 - 8mm OD - 8mm L
• 4x Sleeve Bearing - 5x7x8mm
• 2x Screw - Socket Head - M5x20
• 6x Nut - Square - M3
• 6x Screw - Grub - M3x20
• 18x Screw - Bambu - BT3x8
• 6x Sleeve Bearing - 3x6x5mm
• 12x Screw - Self Tapping - M3x8
• 6x Screw - Button Head - M3x8
