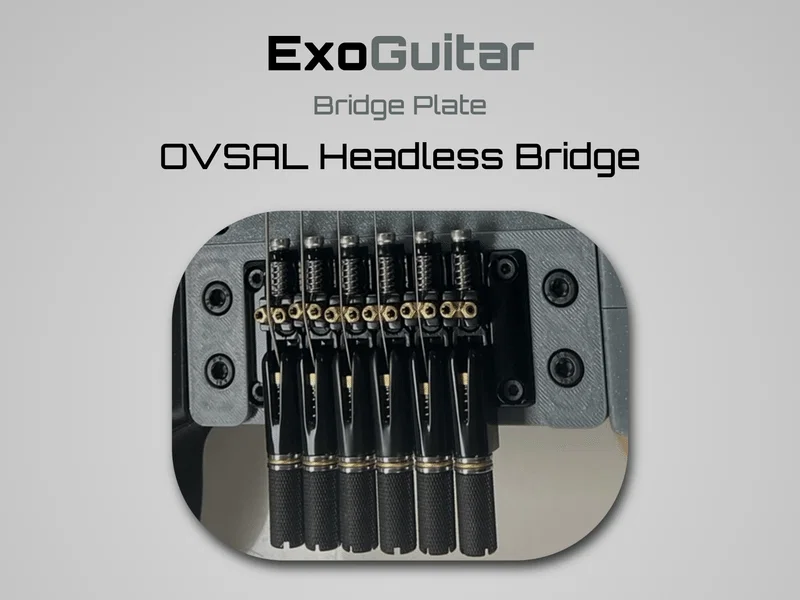

ExoGuitar - Bridge - Tấm gắn ngựa đàn Headless OVSAL

Tác giả spikeon

Lượt coi
38

File 3 828,9 KB

  • exoguitar_bridge_ovsal-headless-bridge-plate_model_1785763621.stepSTEP · 230,1 KB
  • exoguitar_bridge_ovsal-headless-bridge-plate_print_1785763623.3mf3MF · 134,9 KB
  • exoguitar_bridge_ovsal-headless-bridge-plate_model_1785763624.stlSTL · 463,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Đây là một phần trong dự án ExoGuitar — bạn có thể xem danh mục đầy đủ, lập kế hoạch xây dựng và hướng dẫn lắp ráp tại https://exoguitar.com

Lên kế hoạch và mua linh kiện

ExoGuitar có thể khá phức tạp đấy! Hãy ghé thăm công cụ lập kế hoạch của chúng tôi để lên kế hoạch cho toàn bộ quá trình lắp ráp. Nó sẽ hướng dẫn bạn từng linh kiện khả dụng, đảm bảo tính tương thích và bao gồm tất cả các bộ phận của ExoGuitar. Đây cũng là cách tốt nhất để mua linh kiện vì bạn có thể mua trọn bộ cho cả cây đàn thay vì chỉ mua lẻ linh kiện này.

Bạn có thể tìm thấy linh kiện cụ thể này, ExoGuitar - Bridge - OVSAL Headless Bridge Plate, ngay trên trang web của chúng tôi.

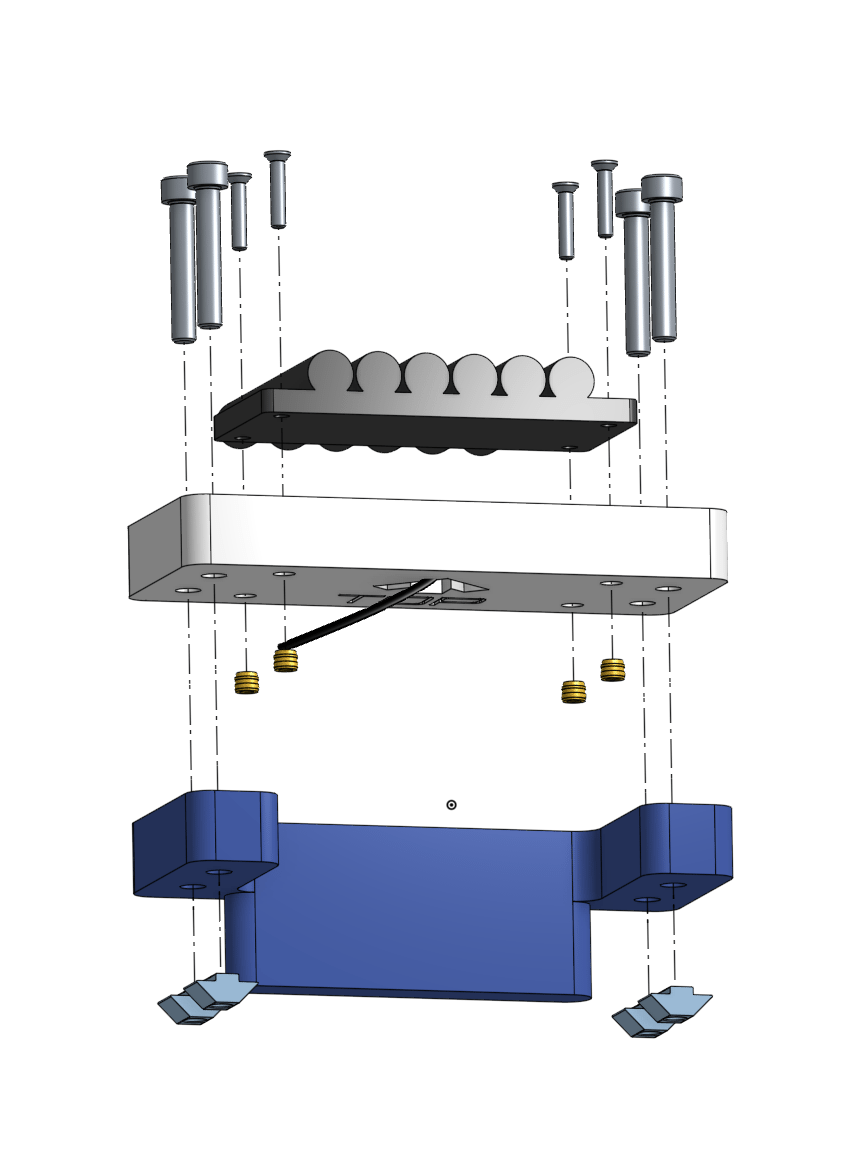

Bước 1: Lắp Heat Set Inserts

Bước 2: Lắp Slide In Nuts vào thanh nhôm 2020

Bước 3: Cố định phần ốp (skirt) và tấm plate vào thanh nhôm 2020 bằng ốc M5x30

Bước 4: Luồn dây tiếp địa qua lỗ hình mũi tên

Bước 5: Cố định Bridge vào tấm plate bằng ốc M3x16 FHCS

Hãy đảm bảo dây tiếp địa được kẹp chặt giữa tấm plate và bridge.

Linh kiện

Bộ DIY Kit

Bạn có thể đặt mua bộ DIY kit cho toàn bộ cây đàn từ công cụ lập kế hoạch của chúng tôi, chi phí dự kiến cho phần này là 70,29 USD chưa bao gồm phí vận chuyển.

Tự mua linh kiện (Self Source)

Nếu bạn muốn tự đặt mua các linh kiện, đây là danh sách cần thiết. Chi phí dự kiến: 80,95 USD.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstepstl
Số file mô hình
3
Tổng dung lượng
828,9 KB
File lớn nhất
463,9 KB
