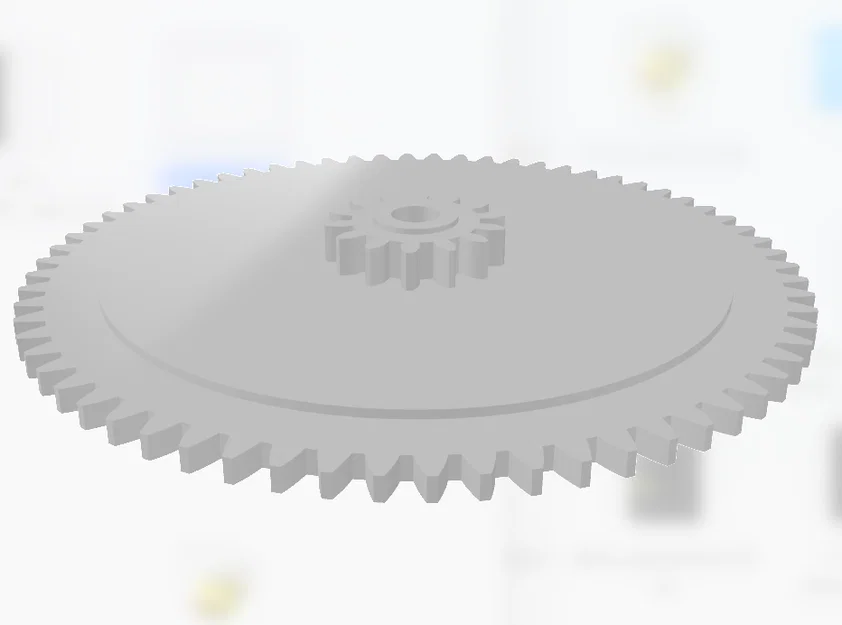

Bánh răng (Gear K) cho máy nghe nhạc Sony Walkman WM-EX808

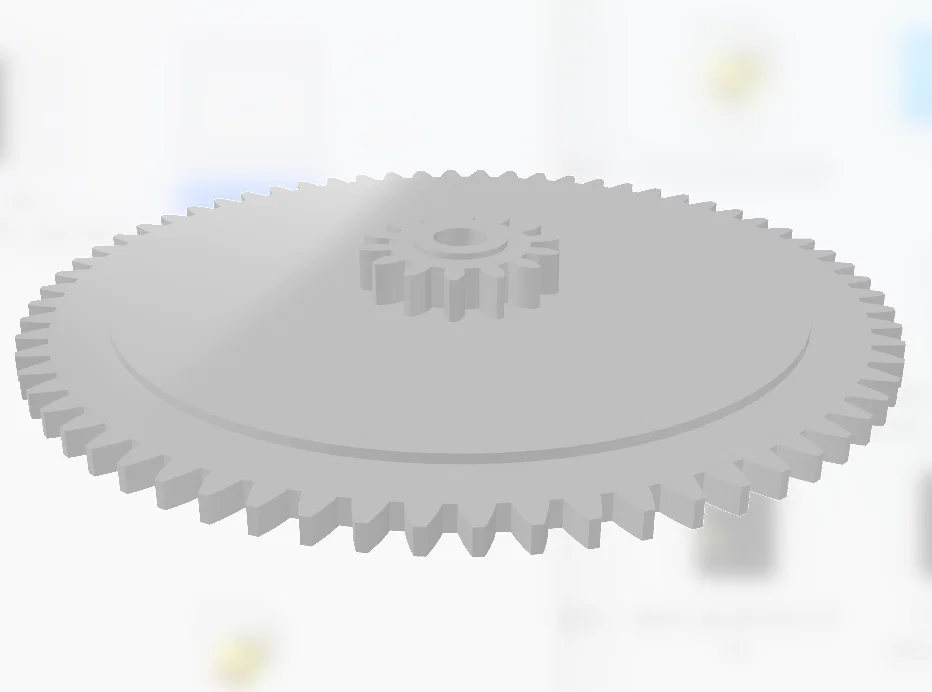

Đây là bánh răng được thiết kế dành riêng cho dòng máy nghe nhạc Sony Walkman WM-EX808, cụ thể là bánh răng (K) với mã linh kiện 3-365-755-01. Dựa trên mã linh kiện này, sản phẩm cũng có thể tương thích với các dòng máy EX66, EX77, EX88, EX60, EX70, EX707, FX70, FX77, FX707 và FX777. Vì đây là linh kiện rất nhỏ, chúng mình khuyên bạn nên in bằng máy in CNC, SLA hoặc SLS để có kết quả tốt nhất. Mình đã thử in bằng máy FDM ở độ phân giải 0.08mm nhưng các răng bánh răng vẫn chưa đủ sắc nét. Để tạo ra mô hình này, mình đã đo đạc kích thước từ mẫu gốc và đối chiếu với các tiêu chuẩn kỹ thuật. Dưới đây là thông số đo đạc cụ thể: Phần bánh răng lớn: 66 răng, đường kính bao gồm cả răng là 20.20mm (+/-), chiều cao răng khoảng 0.63-0.7mm, độ dày tại phần răng là 0.58mm kéo dài khoảng 2mm rồi dày lên 0.8mm. Ở trung tâm có một vòng đệm giữ chốt 1.28mm, dày 0.15mm và đường kính 2.26mm. Ở mặt còn lại là bánh răng nhỏ hơn: 14 răng, đường kính 4.6mm, dày 1mm. Phía này cũng có một vòng đệm giữ chốt 1.28mm tương tự với độ dày 0.15mm và đường kính 2.26mm.
