Mô tả
Đây là một phần của dự án ExoGuitar — bạn có thể xem danh mục đầy đủ, công cụ lập kế hoạch lắp ráp và hướng dẫn chi tiết tại https://exoguitar.com
Lên kế hoạch lắp ráp & Mua linh kiện
Việc lắp ráp ExoGuitar có thể hơi phức tạp! Hãy truy cập công cụ lập kế hoạch của chúng tôi để lên danh sách toàn bộ quá trình. Nó sẽ hướng dẫn bạn qua từng bộ phận hiện có và đảm bảo tính tương thích. Đây cũng là cách tốt nhất để mua linh kiện vì bạn có thể mua trọn bộ thay vì chỉ mua lẻ từng phần.

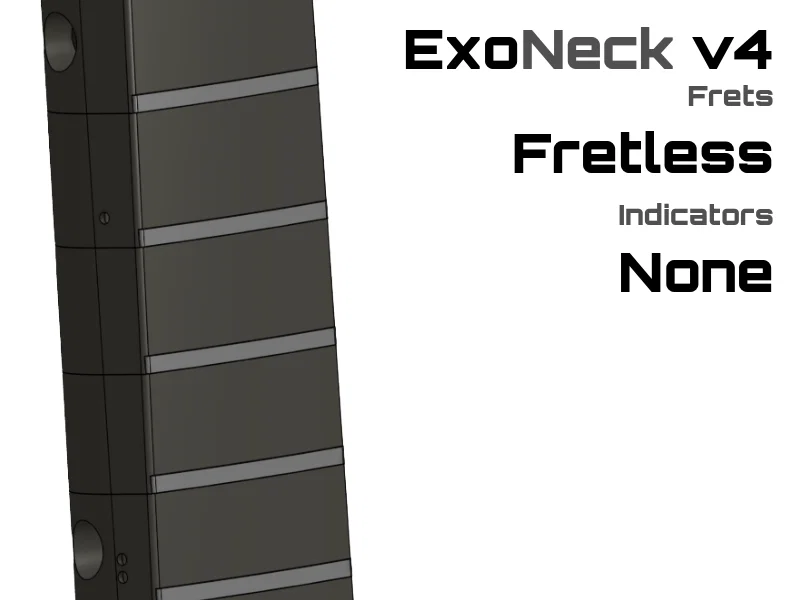

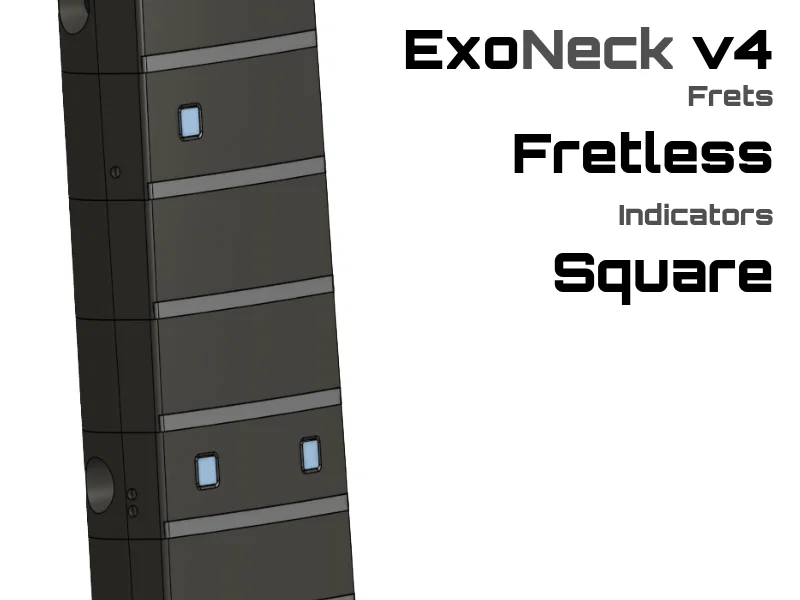

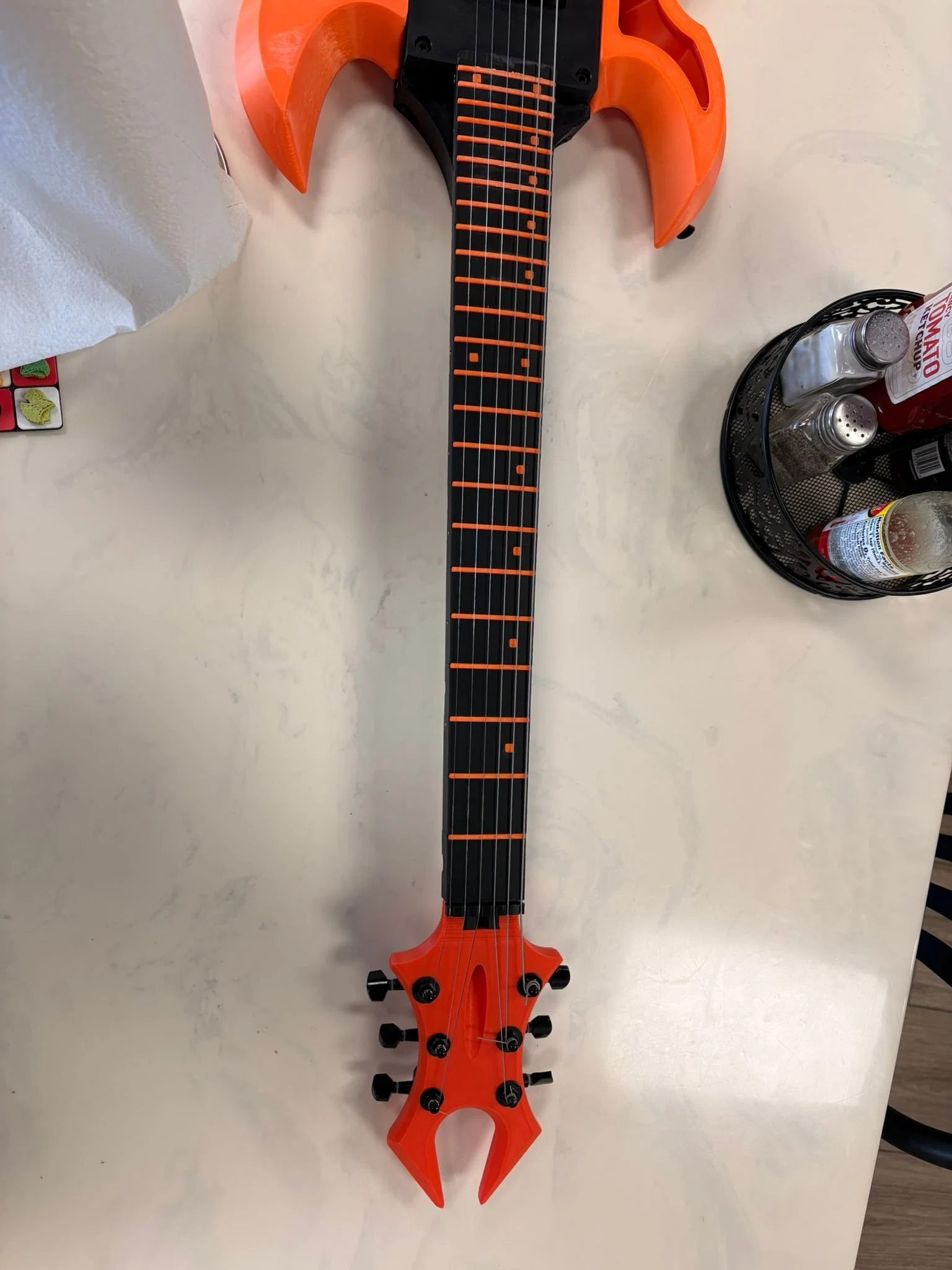

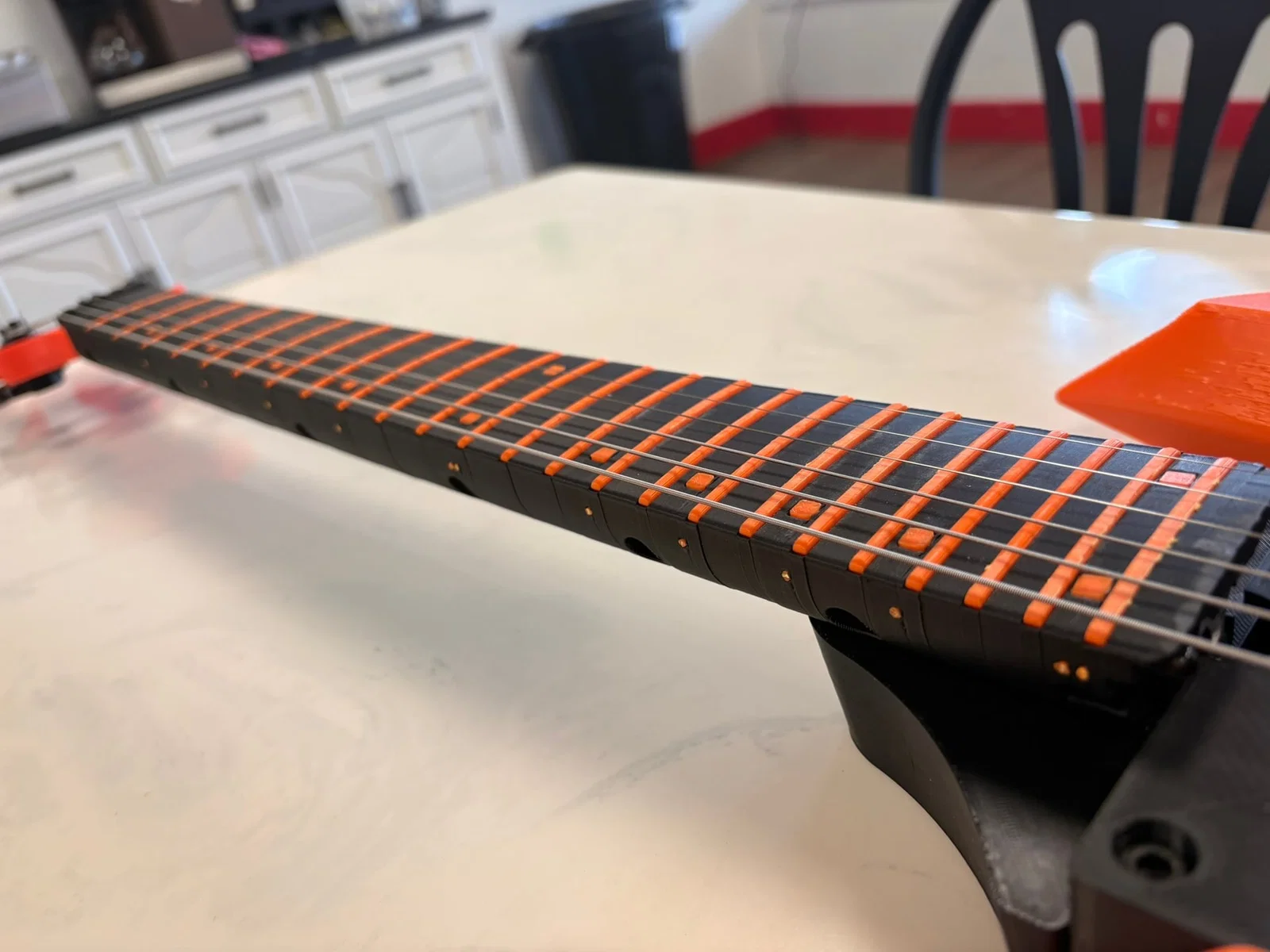

Bạn có thể tìm thấy bộ phận cụ thể này, ExoGuitar - Neck - Neck, trên trang web của chúng tôi.
✏️ Để đơn giản hóa, các hình ảnh trong tài liệu này được tạo dựa trên cần đàn có một phím. Cần đàn của bạn có thể sẽ dài hơn.
Bước 0: Chuẩn bị thanh ren M3
Bước 0a: Cắt thanh ren M3
Sử dụng máy mài góc hoặc cưa tay, cắt 2 thanh ren M3 dài 1000mm thành kích thước 480mm.
Bước 0b: Làm mịn các cạnh
Bạn cần loại bỏ bavia ở đầu vừa cắt. Tôi thường dùng máy chà nhám đai.

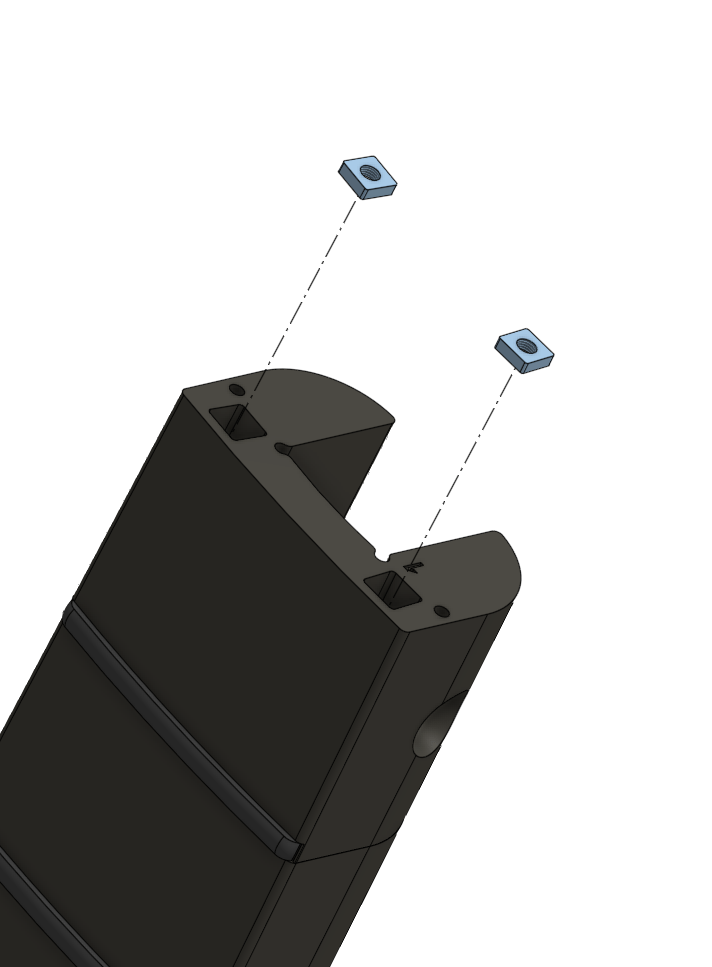

Bước 1: Chèn đai ốc vuông M3 vào Khối #1
Bước 2: Vặn thanh ren vào Heat Set Inserts
💡 Lưu ý chỉ vặn vào một chút thôi, bạn sẽ siết chặt chúng sau và cần giữ độ dài tối đa trước khi thực hiện.

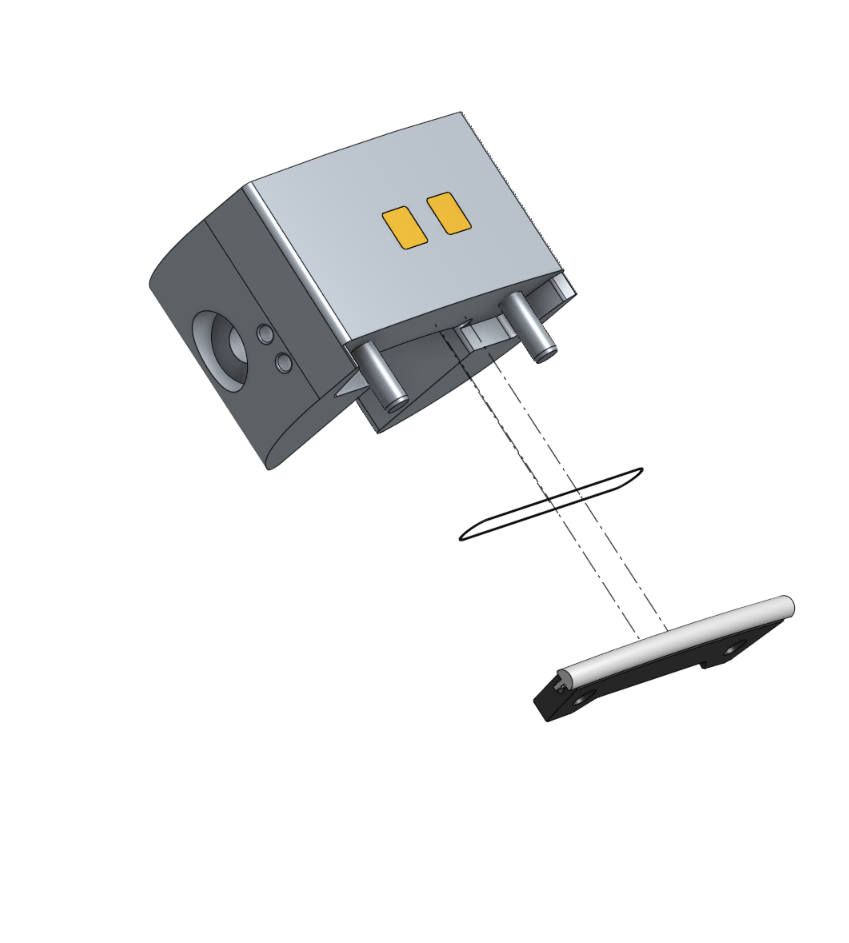

Bước 3: Lắp ráp cần đàn
Cần đàn của bạn có 24 phím, hãy lặp lại các bước sau cho toàn bộ 24 phím
Bước 3a: Dùng dây thun / Keo dán
Khuyên dùng keo dán, nhưng nếu bạn muốn tháo rời cần đàn trong tương lai thì hãy dùng dây thun thay thế.
Hoặc là quấn dây thun mỏng 10mm quanh cả 2 thanh ren M3 rồi trượt nó xuống khối cần đàn trước, hoặc cho một ít keo vào rãnh phím trên khối cần đàn trước đó.

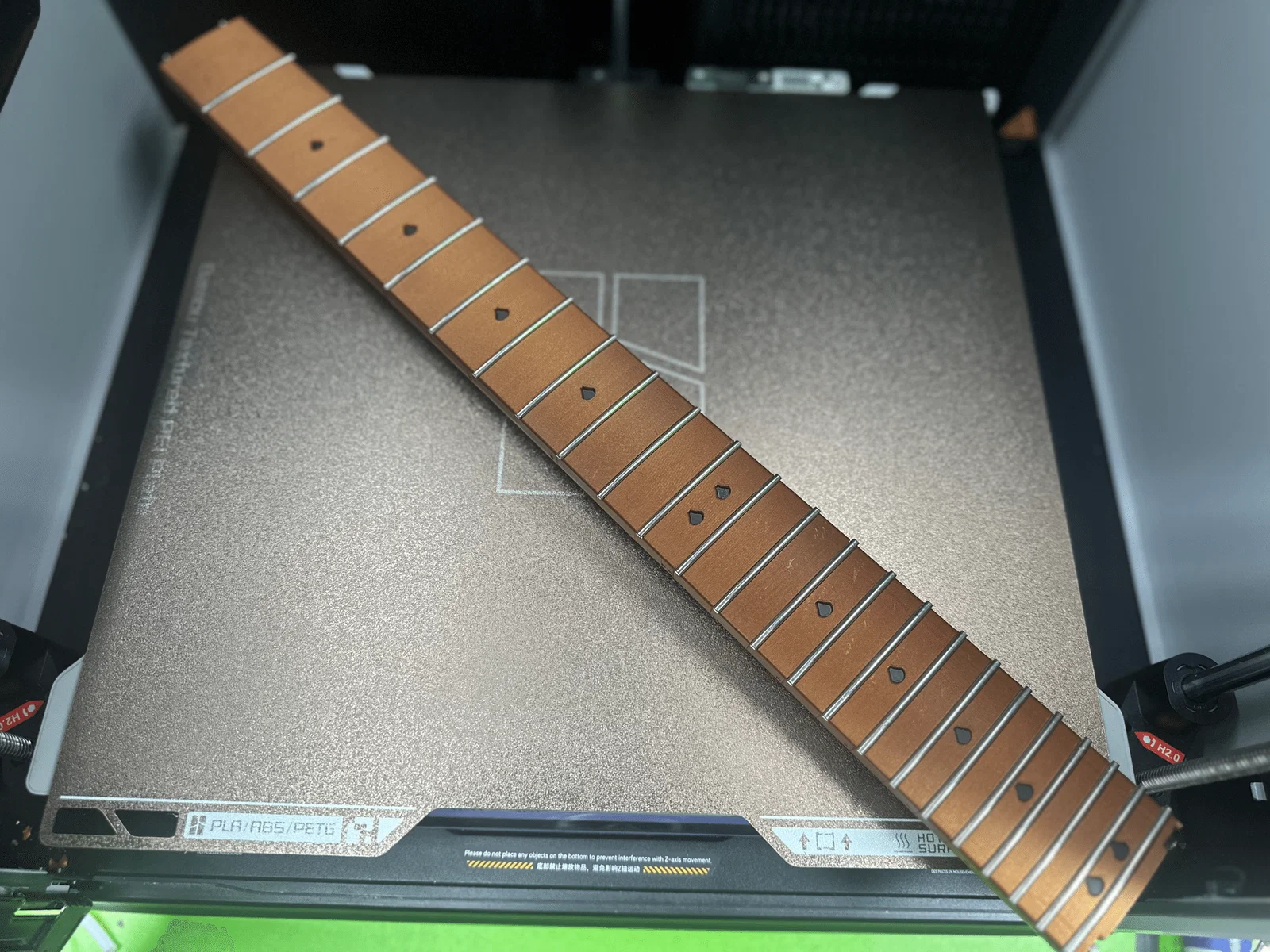

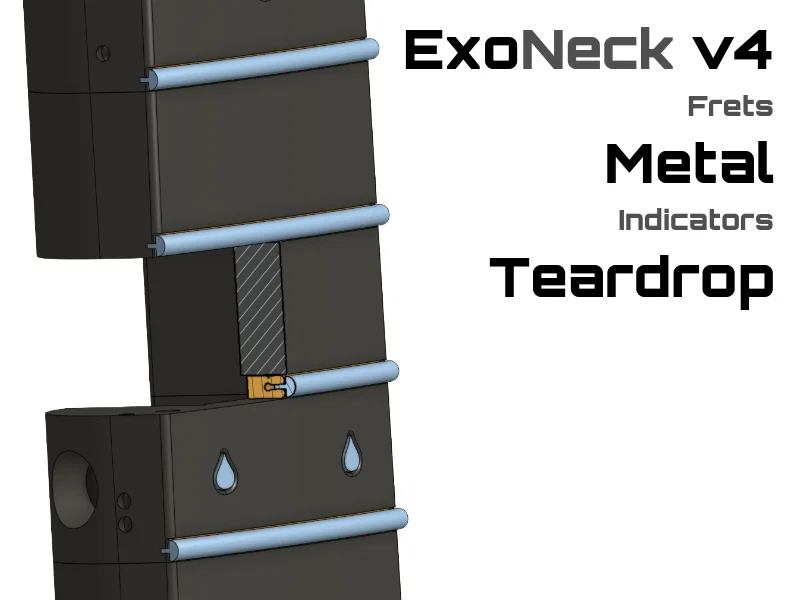

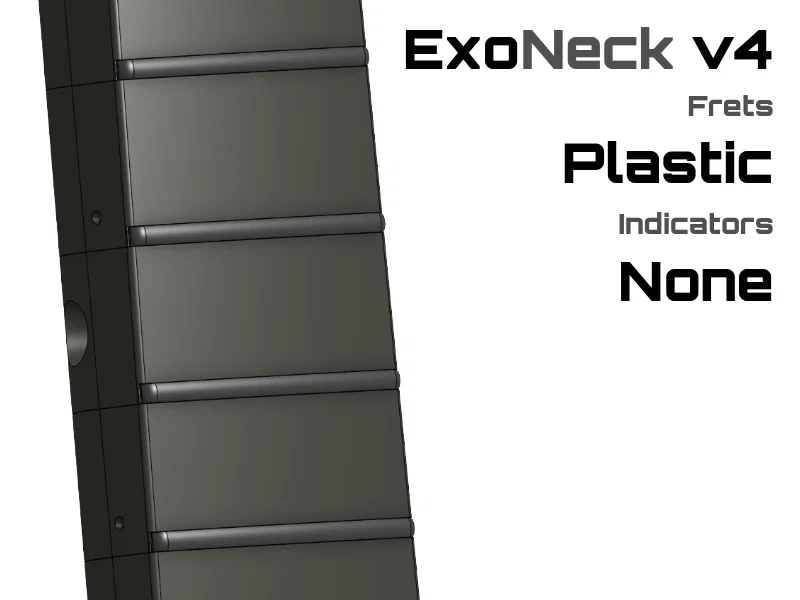

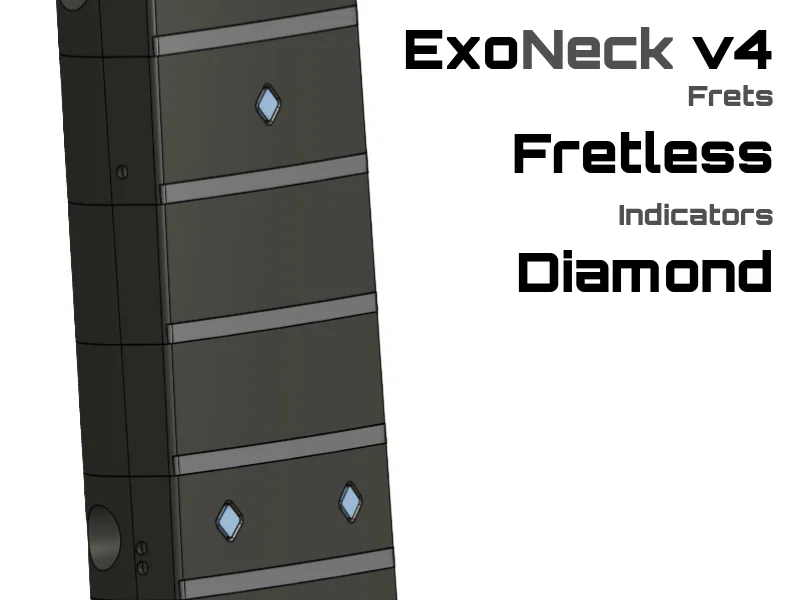

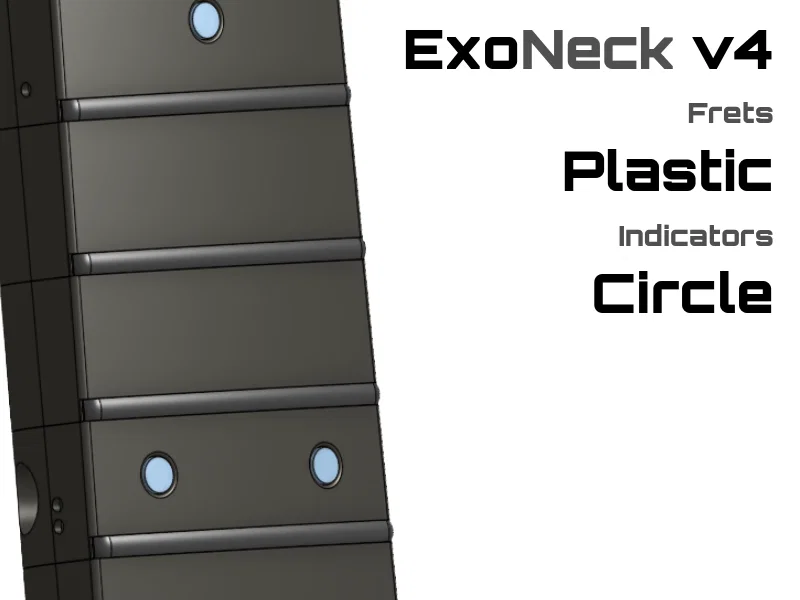

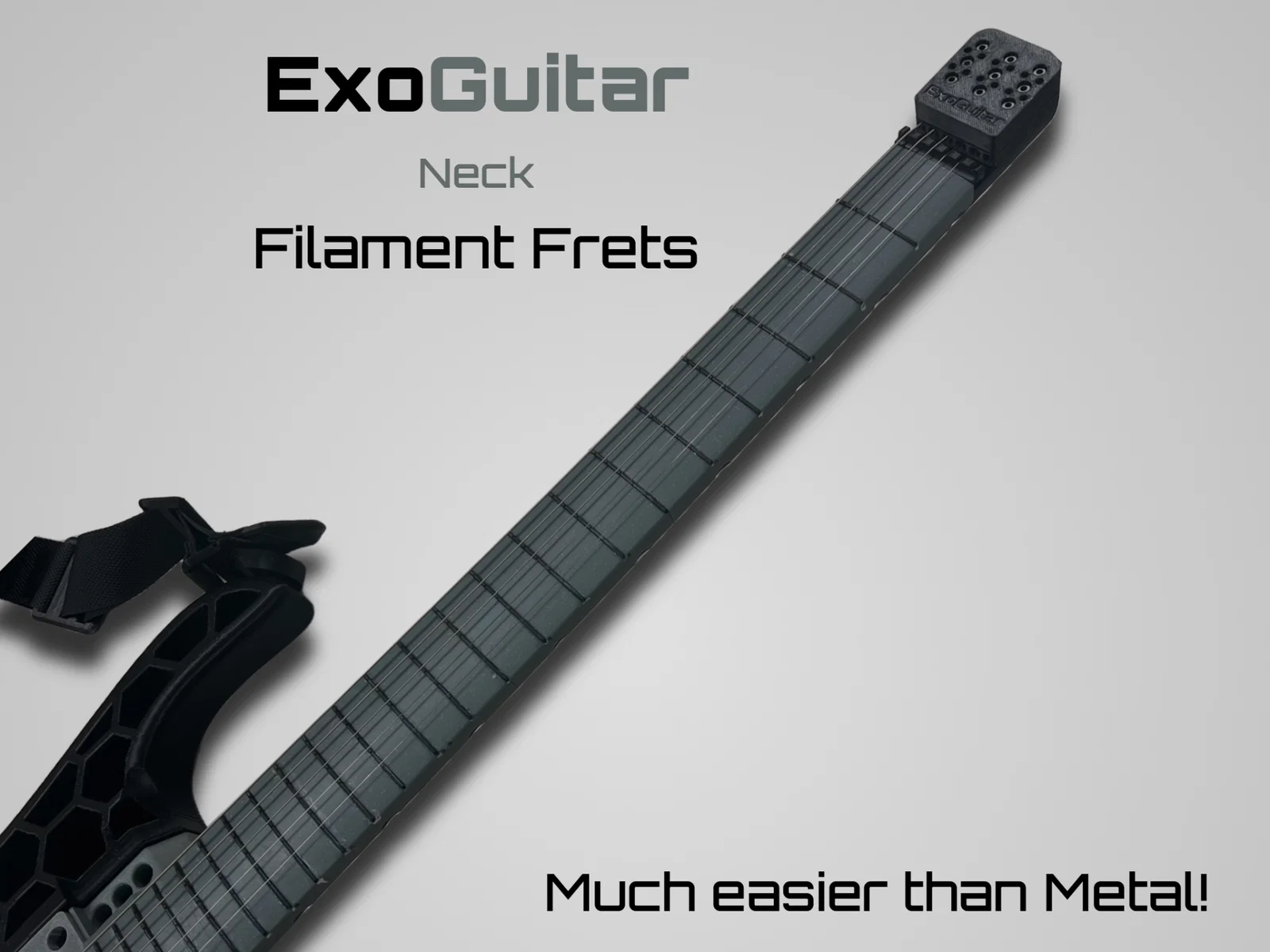

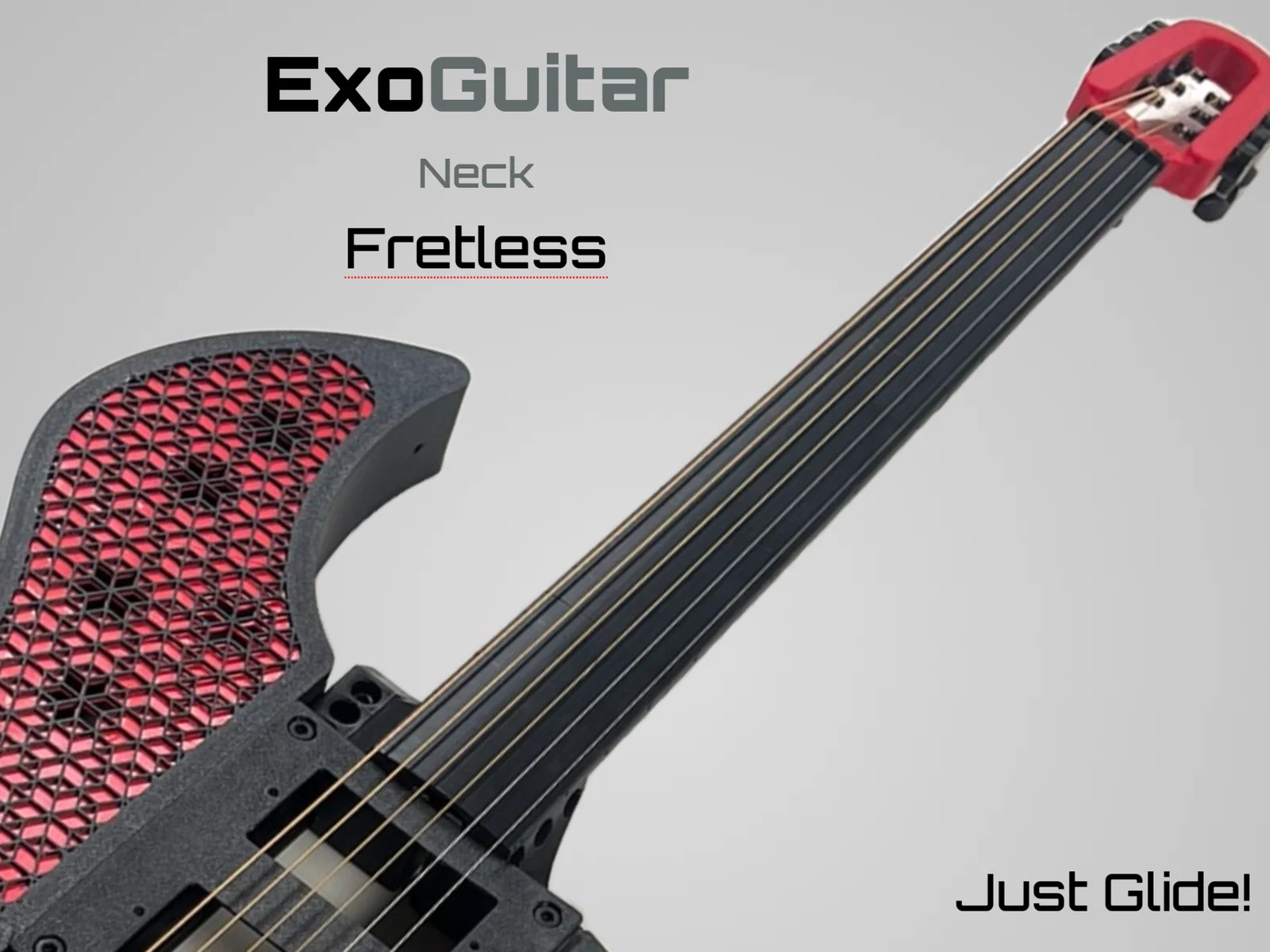

Bước 3b: Lắp phím

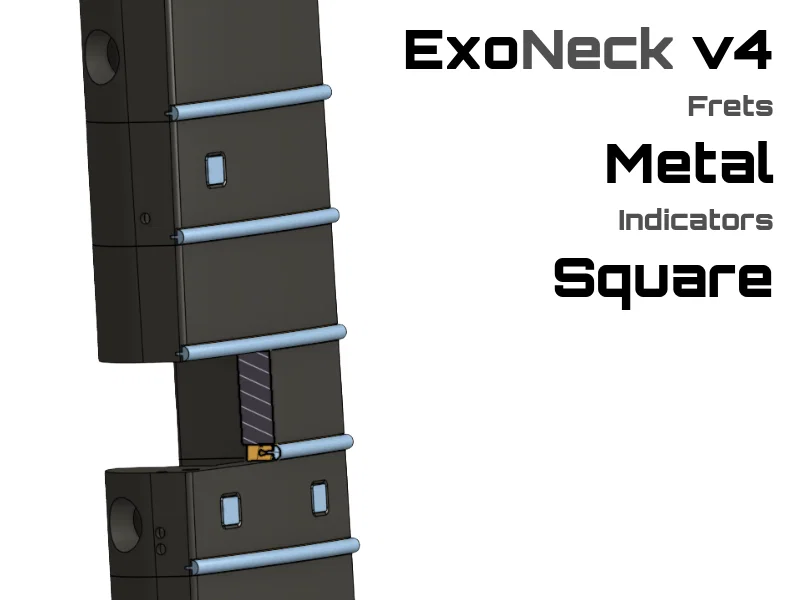

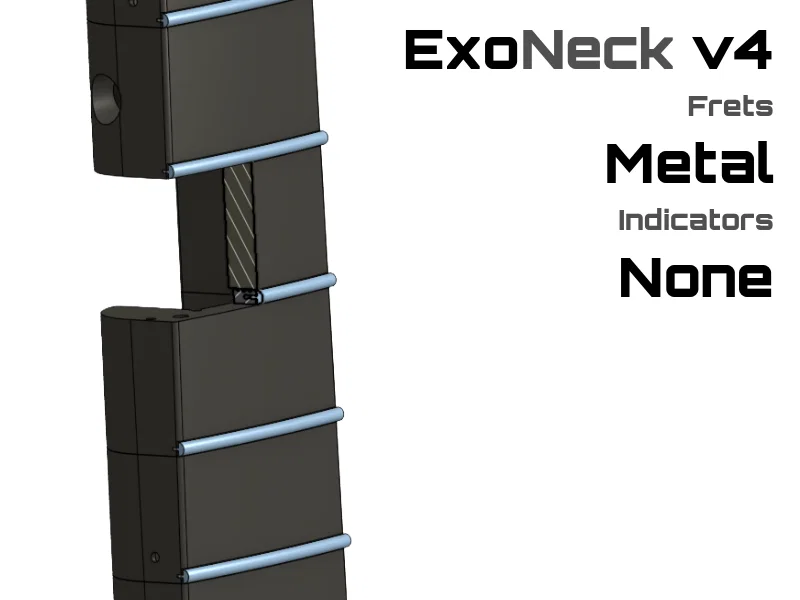

Phím kim loại
Với mỗi miếng chèn phím:
- Cho một giọt keo vào rãnh chèn phím.
- Đặt phím vào rãnh sao cho nó nhô ra đều ở cả hai đầu.
- Dùng kìm cắt kim loại, tỉa bỏ phần thừa ở phía sau phím nếu bị nhô ra khỏi miếng chèn. Đừng tỉa phần phía trước vào lúc này.

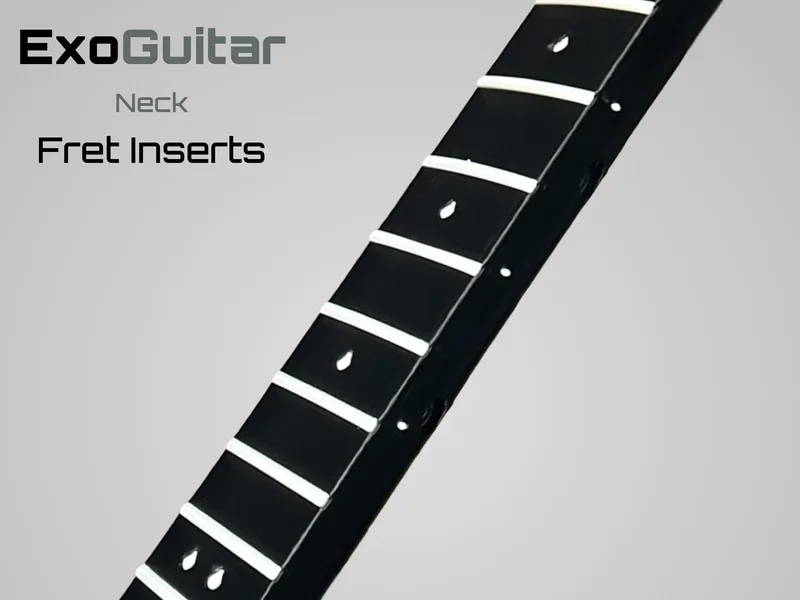

Bước 3c: Lắp miếng chèn phím
Trượt miếng chèn phím (mặt có số hướng lên trên) dọc theo thanh ren M3.
Bước 3d: Chuẩn bị khối phím tiếp theo

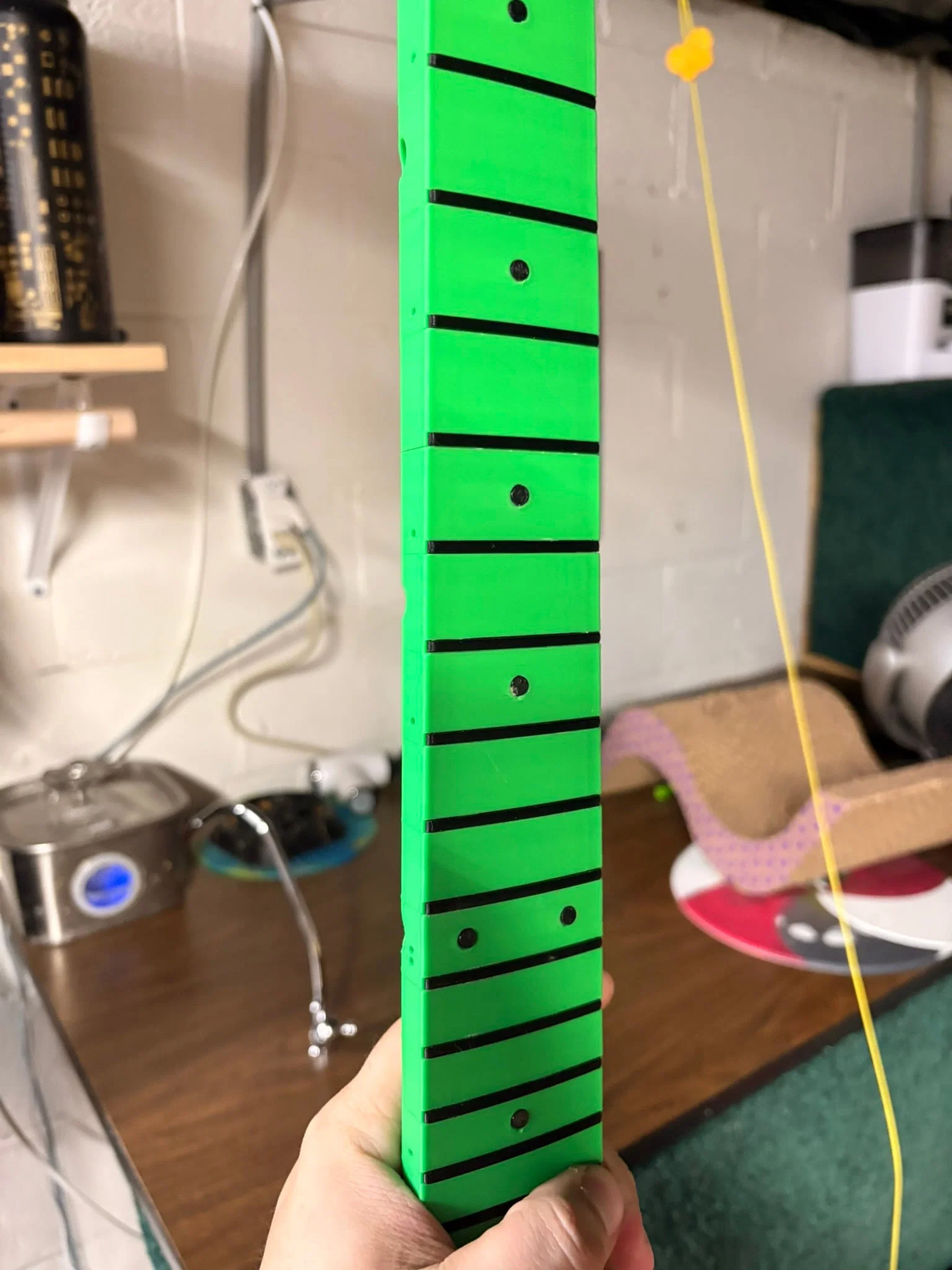

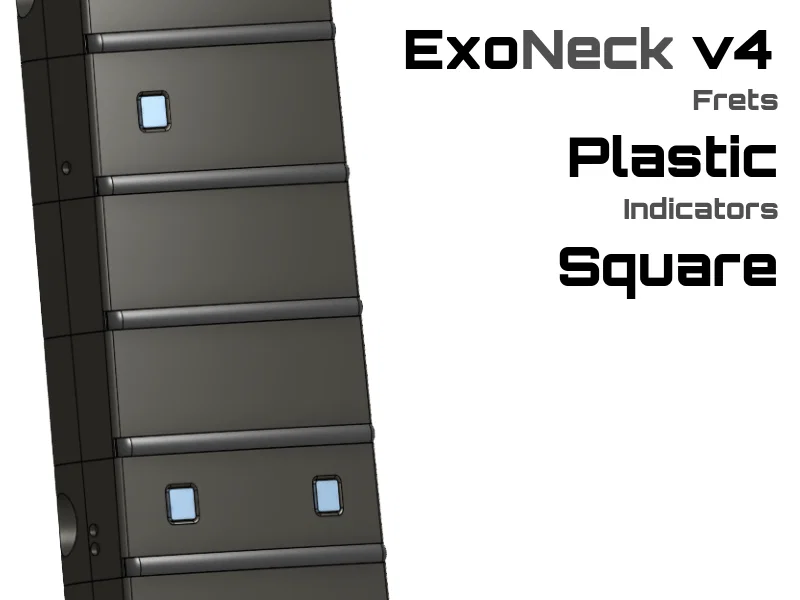

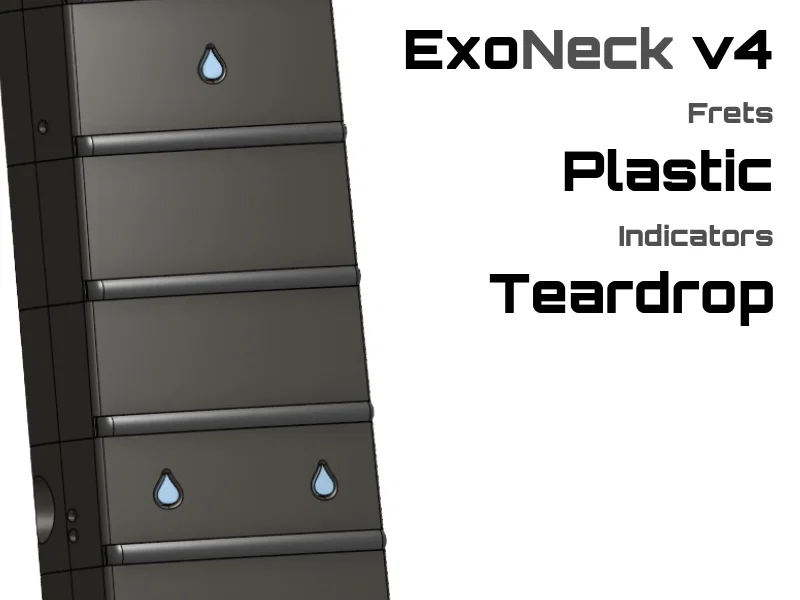

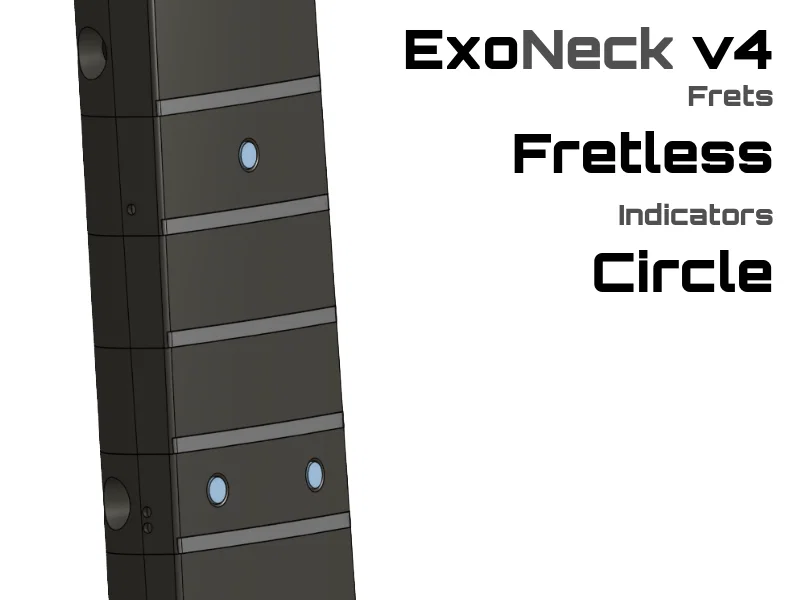

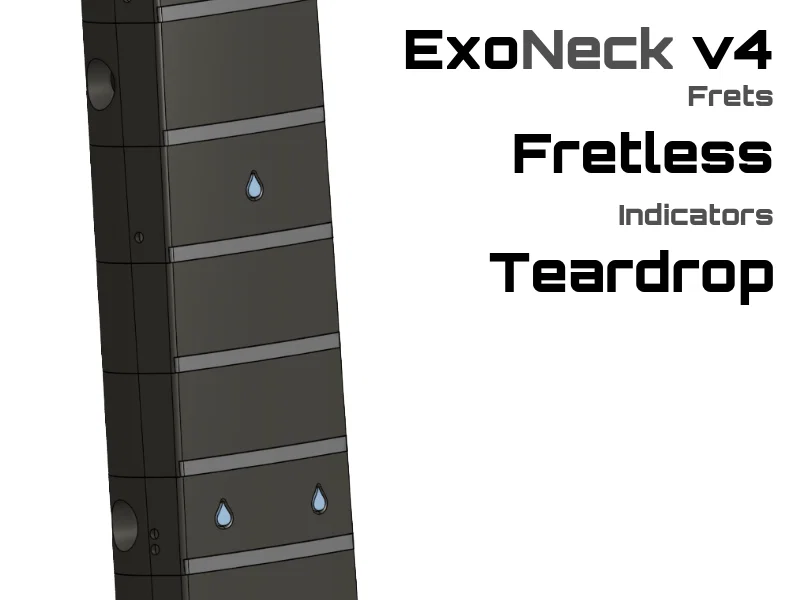

Nếu đây không phải là khối chỉ báo (có lỗ ở mặt trước và mặt bên) thì hãy bỏ qua bước 3e.

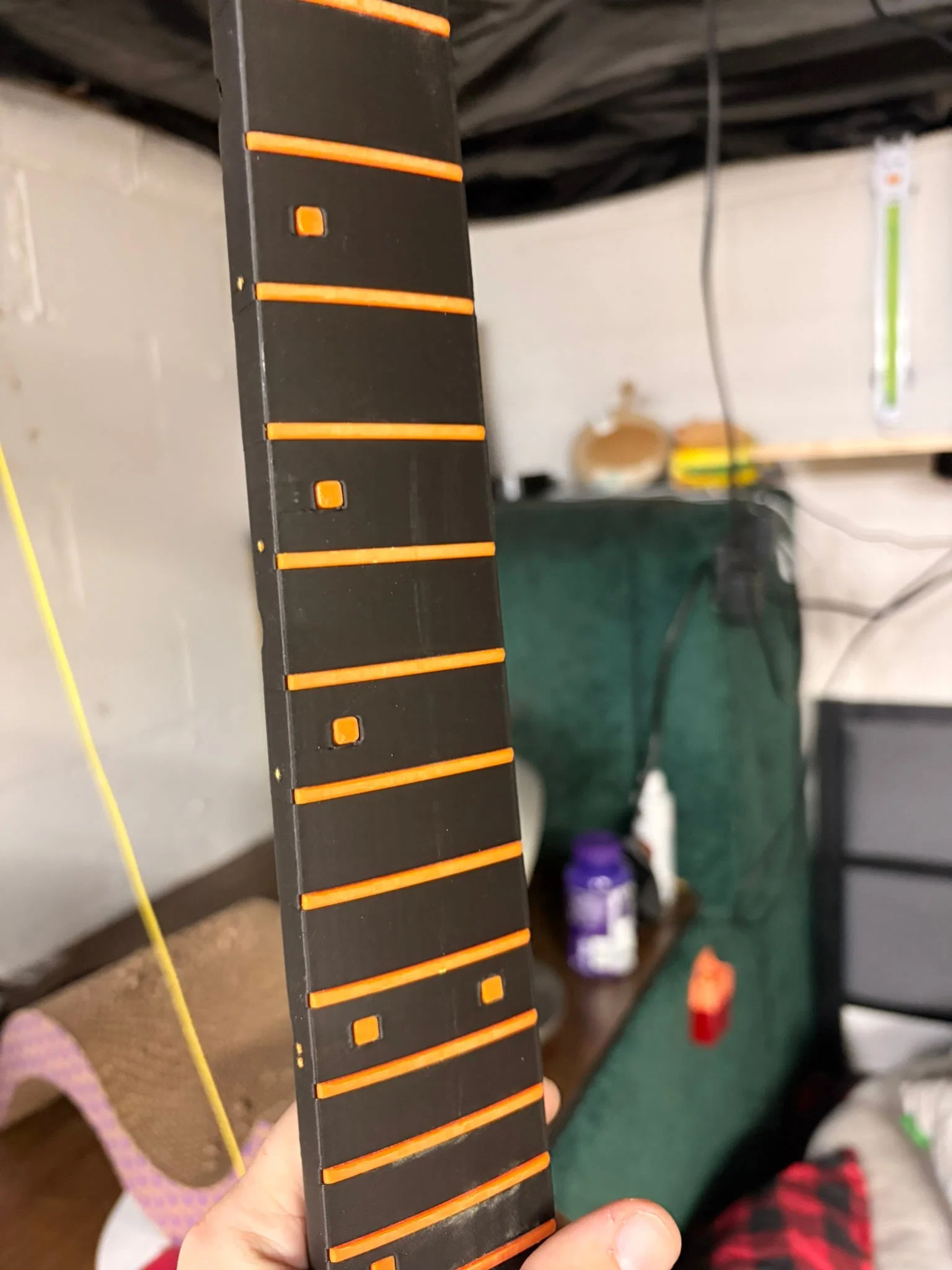

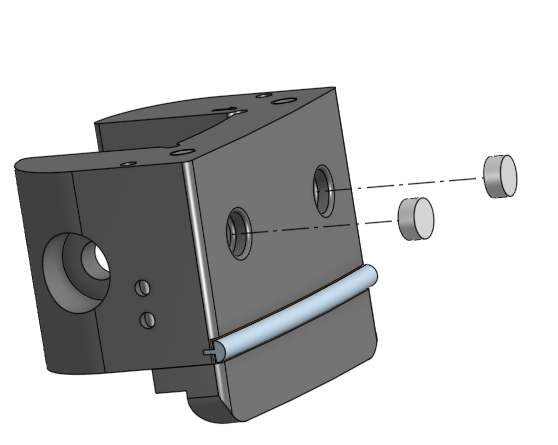

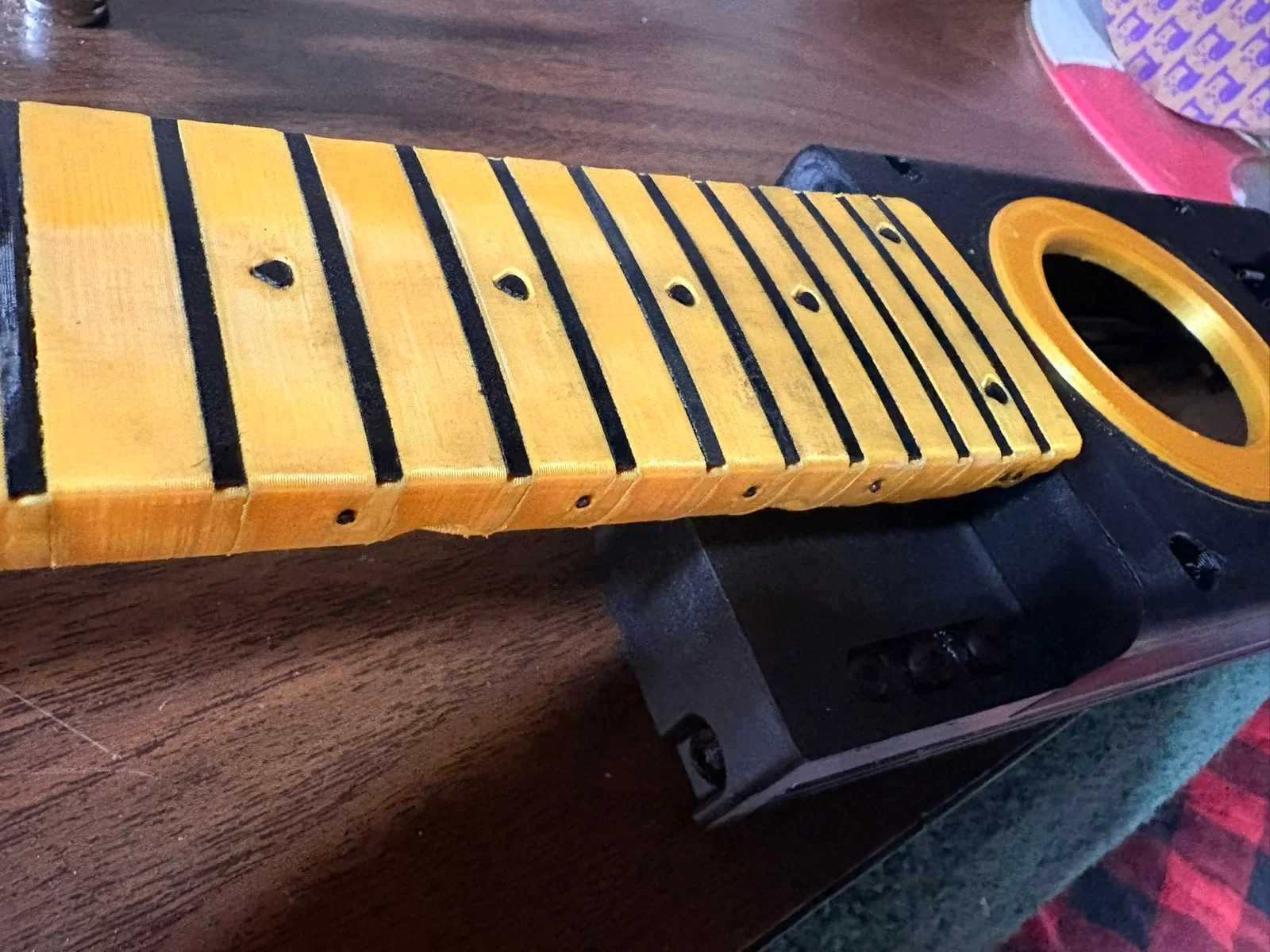

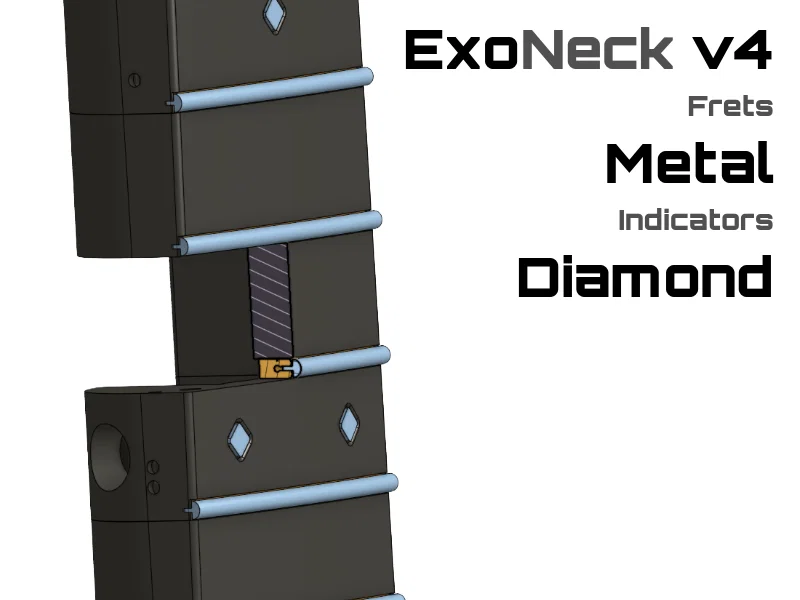

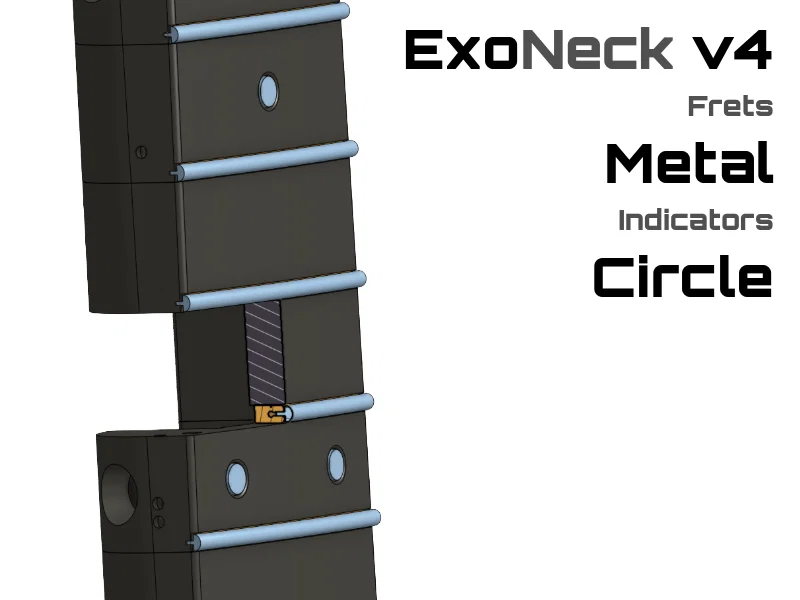

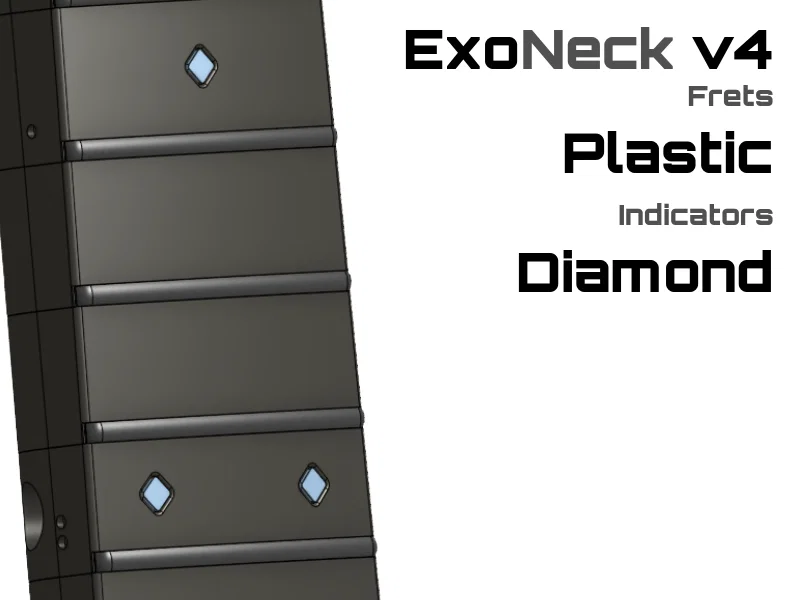

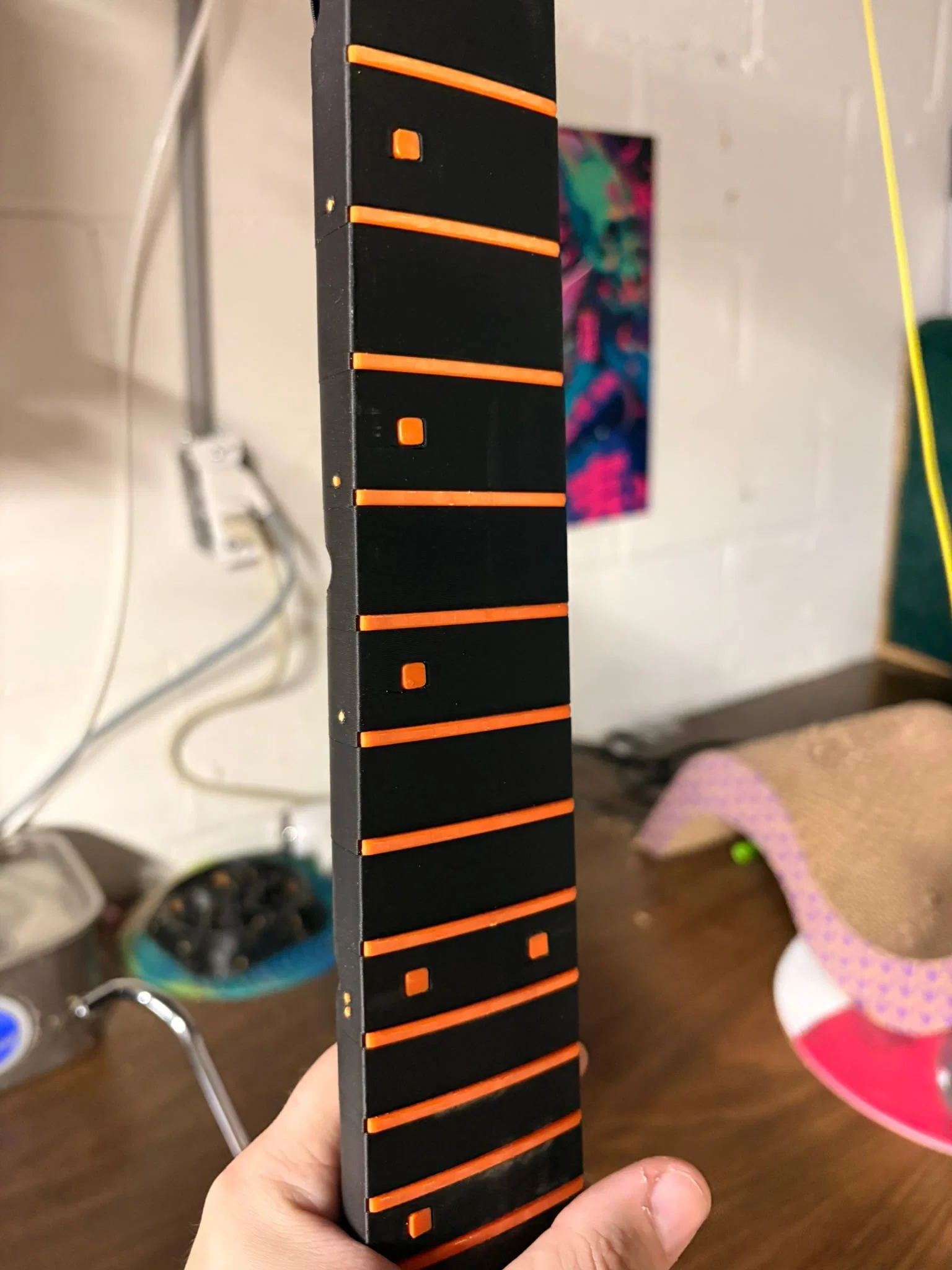

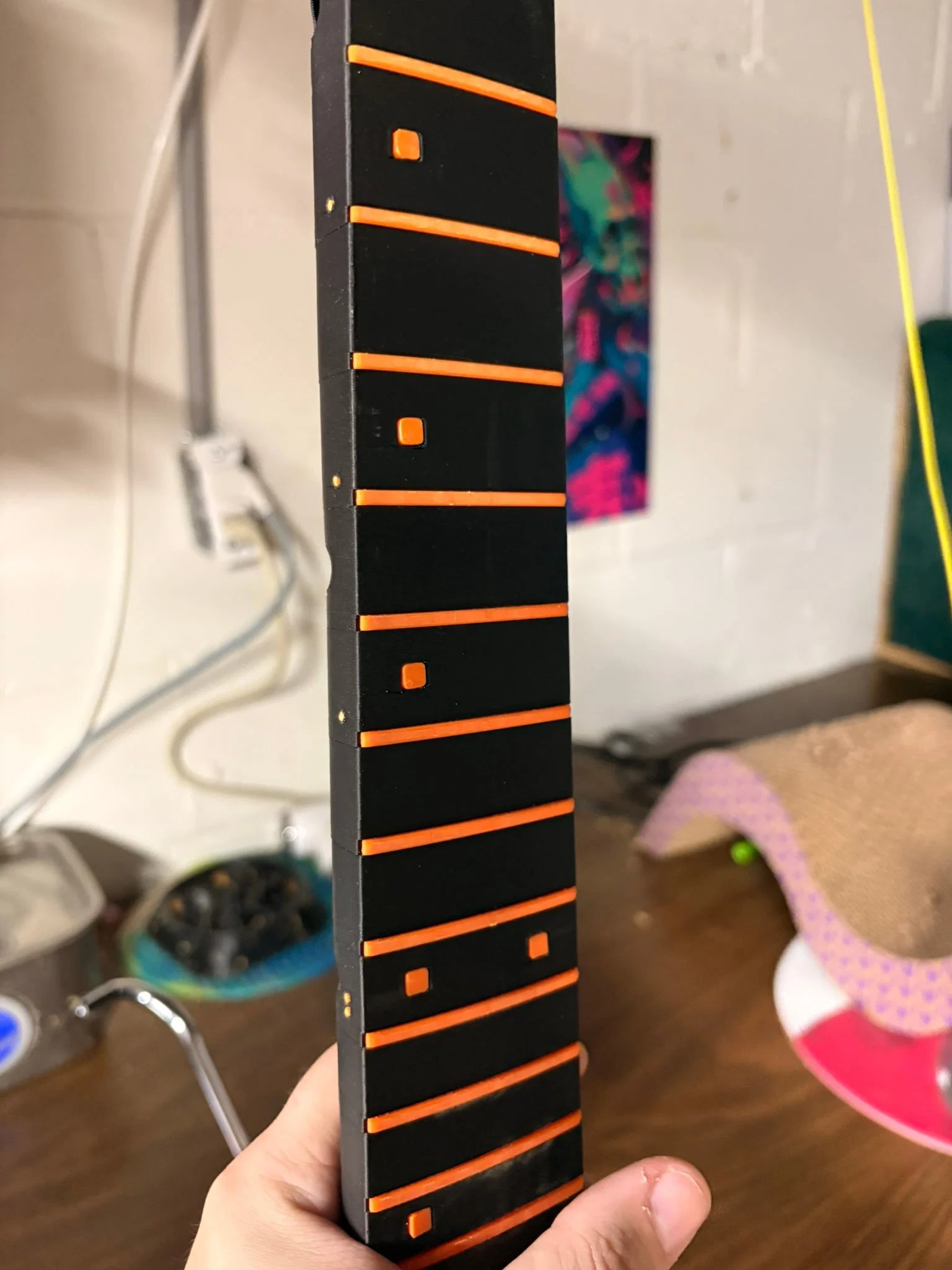

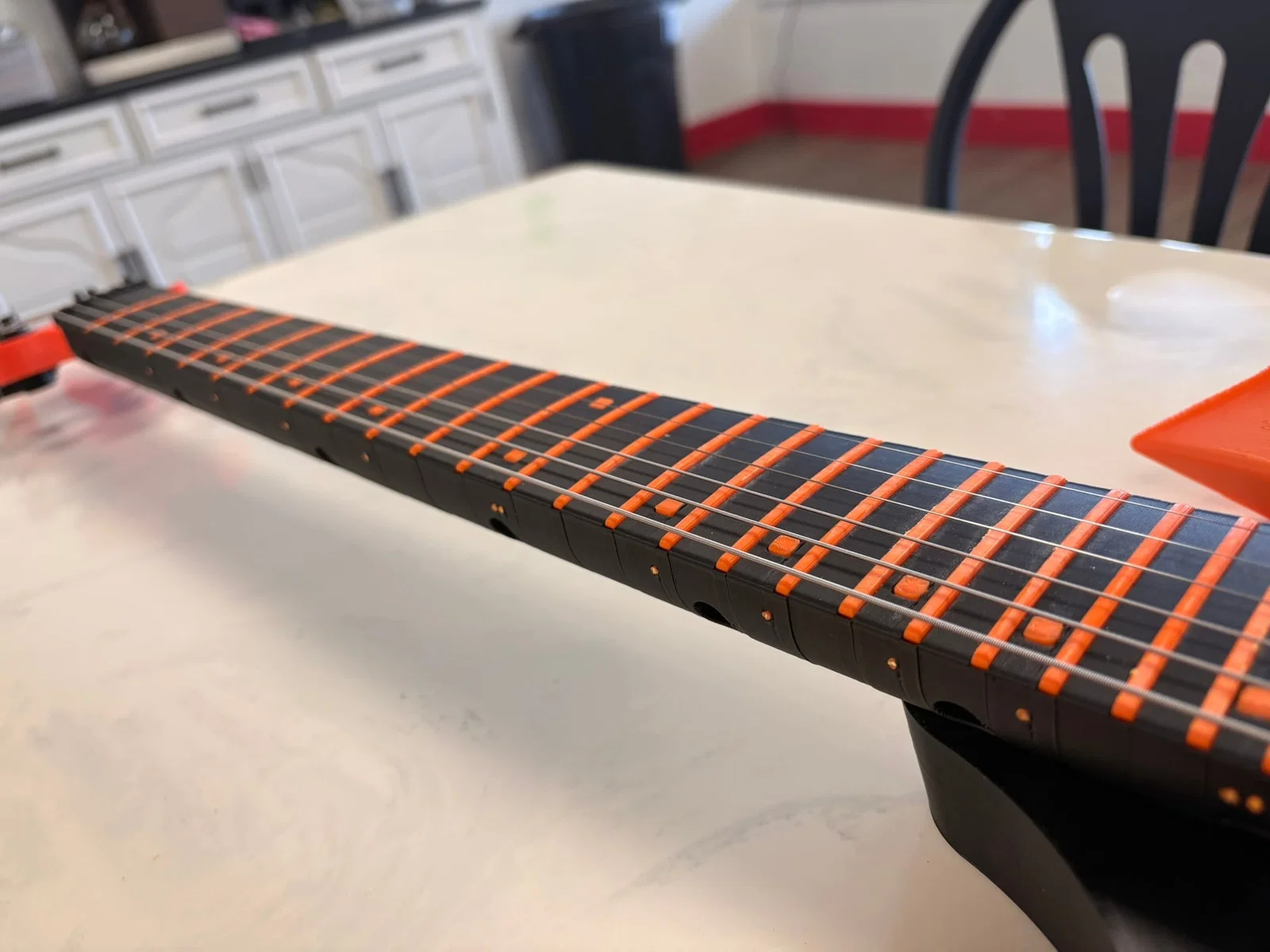

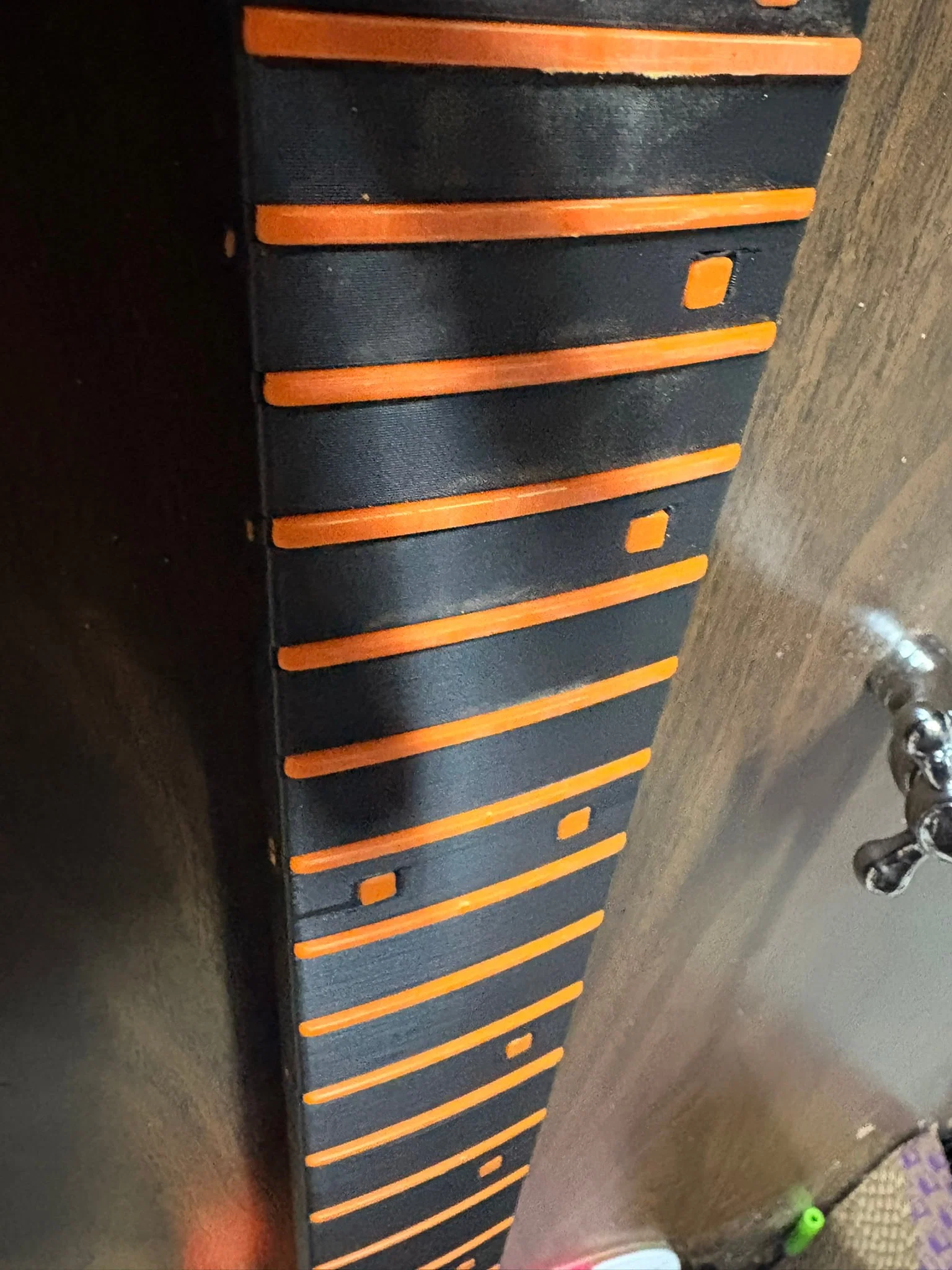

Bước 1 - Dán các chỉ báo phía trước
Cho một ít keo vào lỗ chỉ báo, sau đó chèn chỉ báo từ phía trước. Đảm bảo mặt của chỉ báo được in hướng xuống bàn in phải quay vào trong.

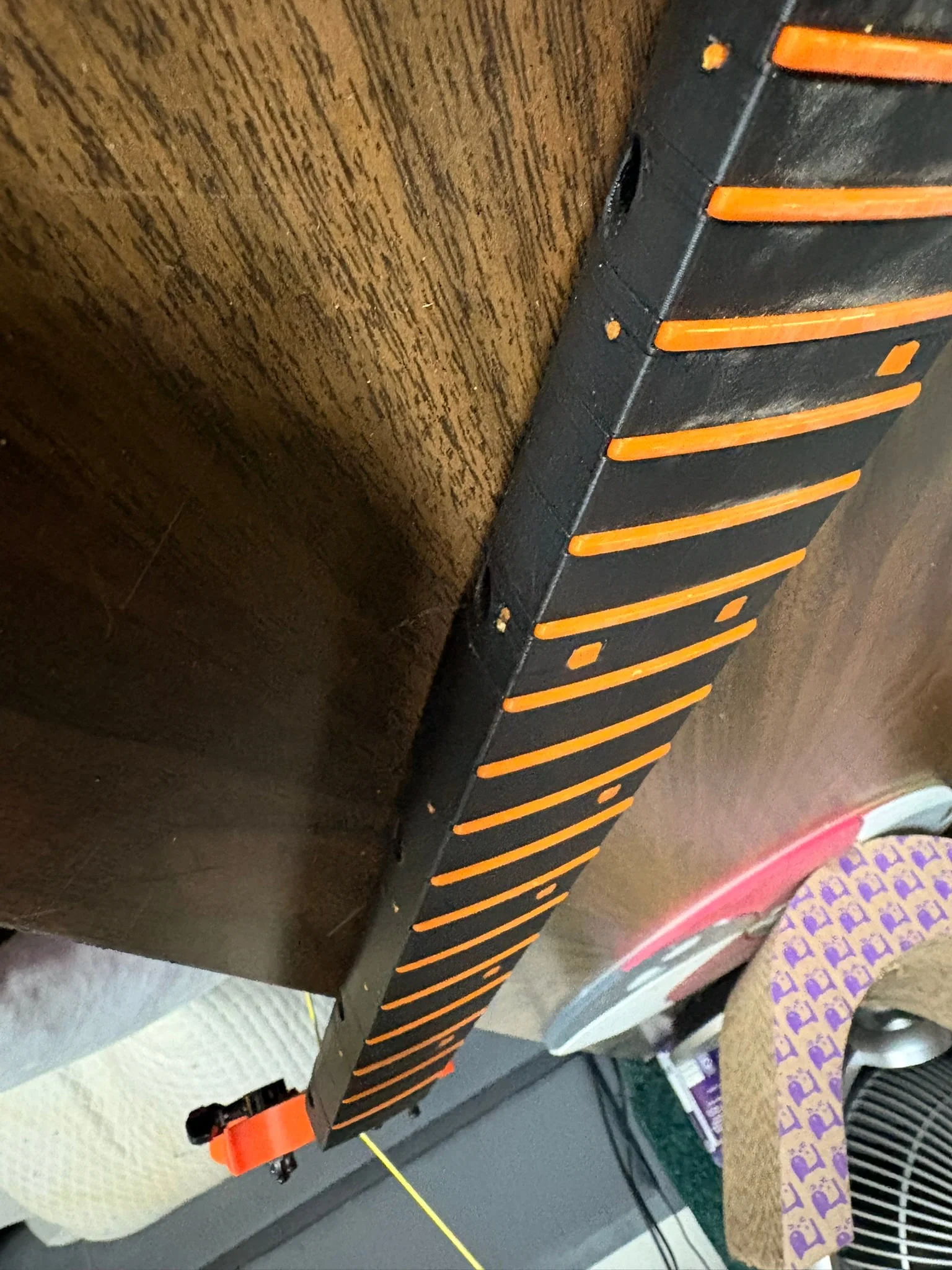

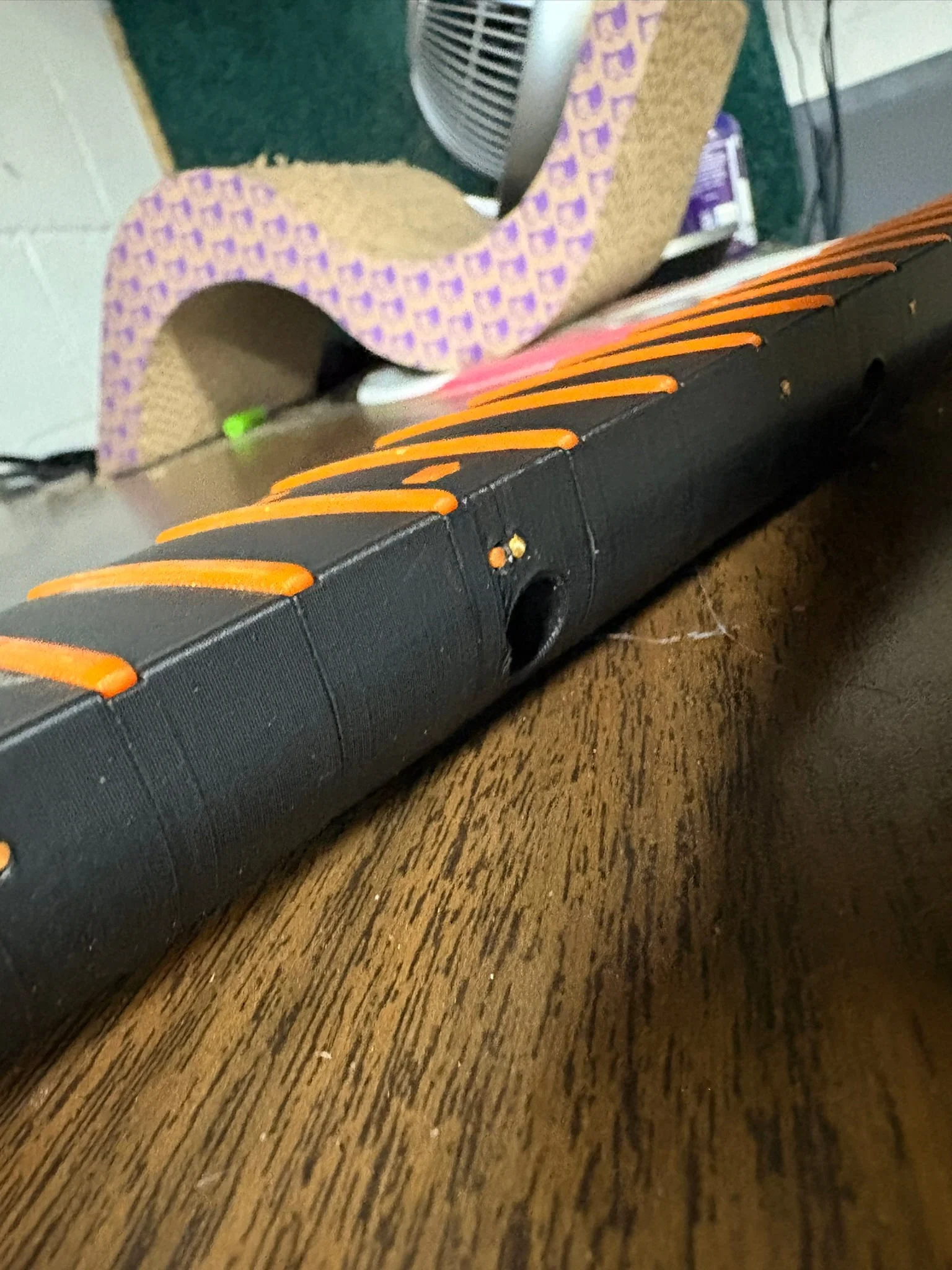

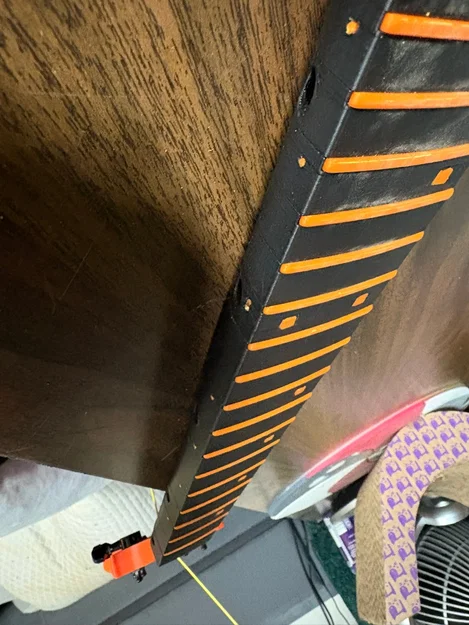

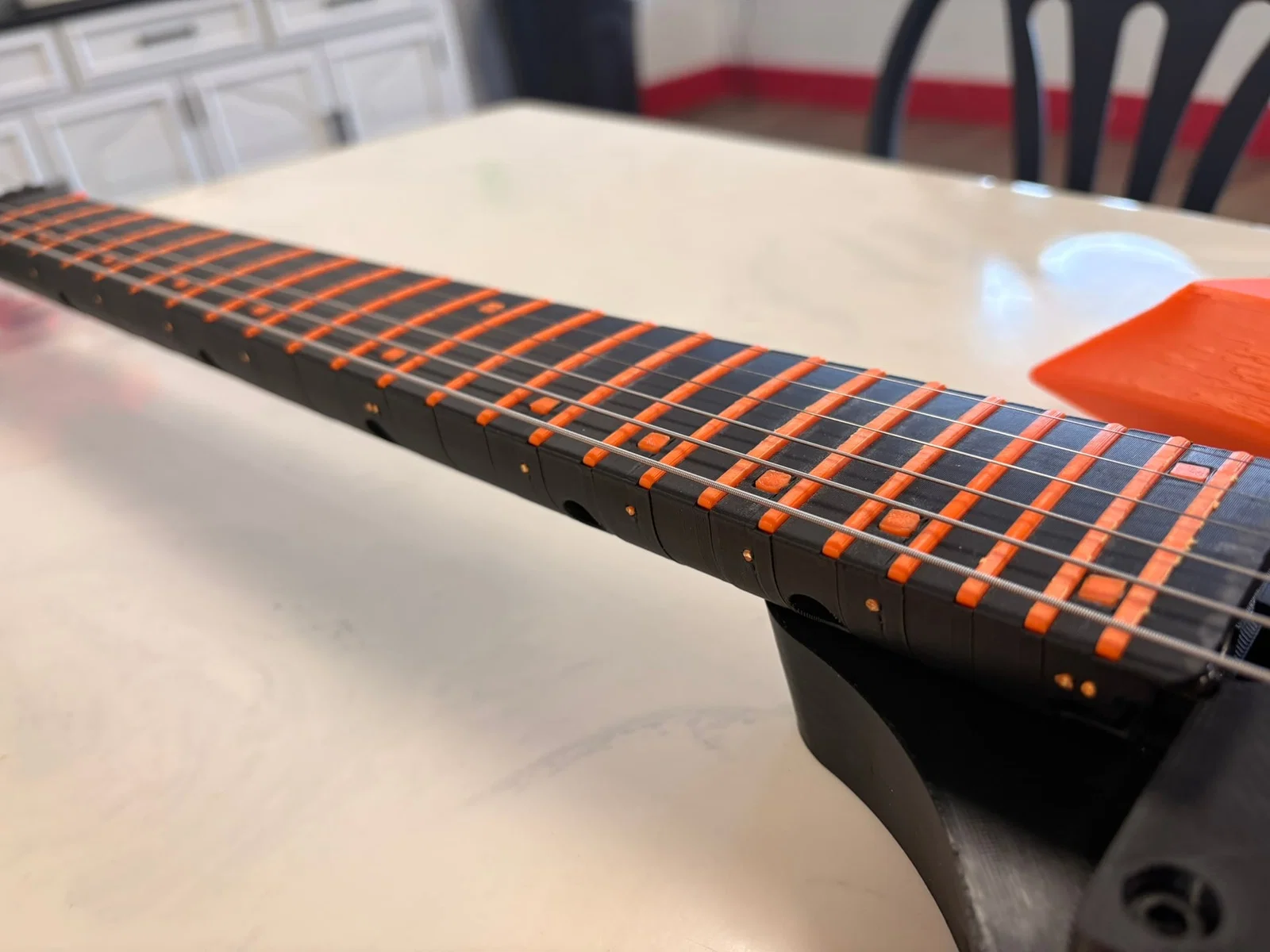

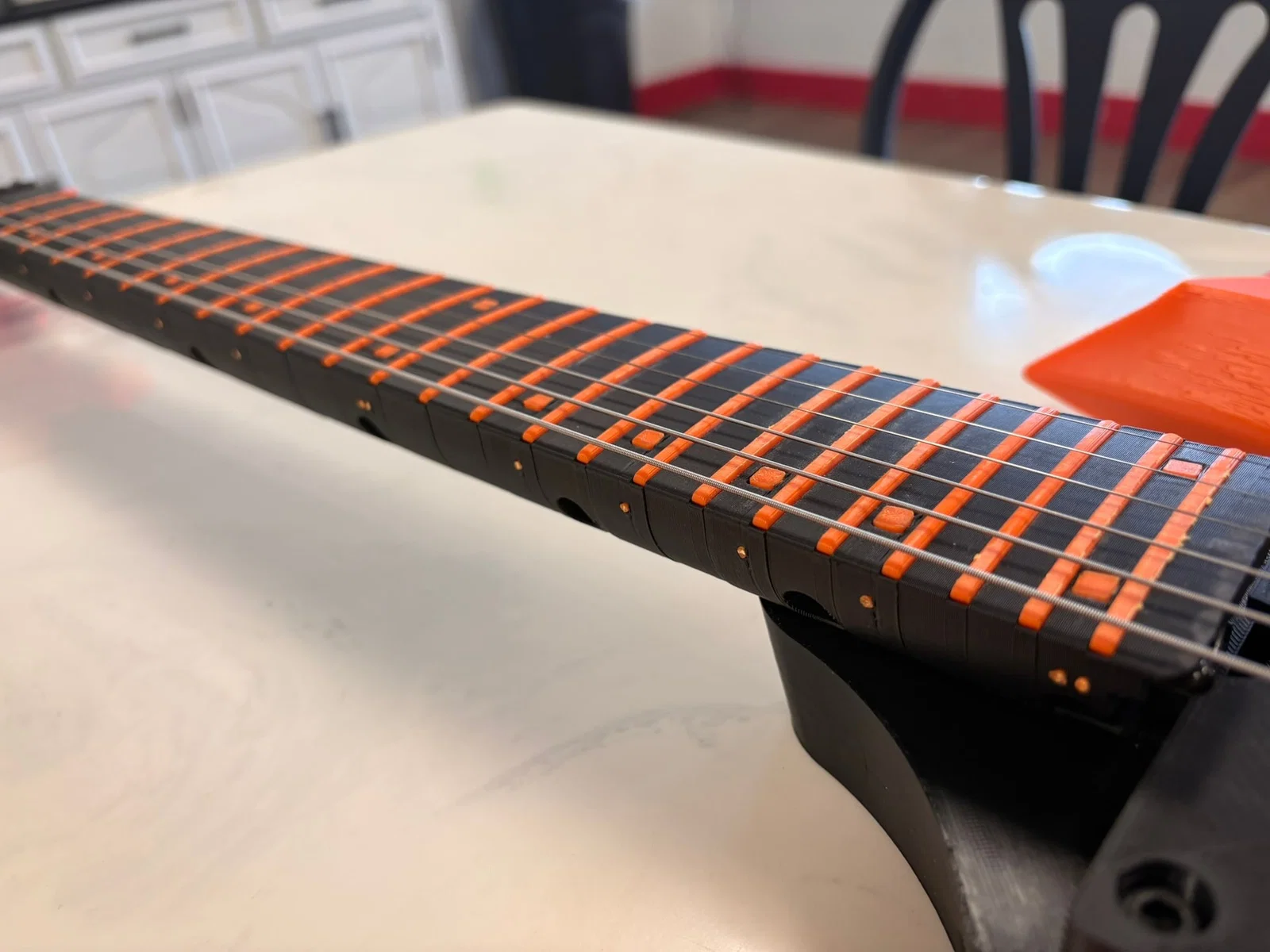

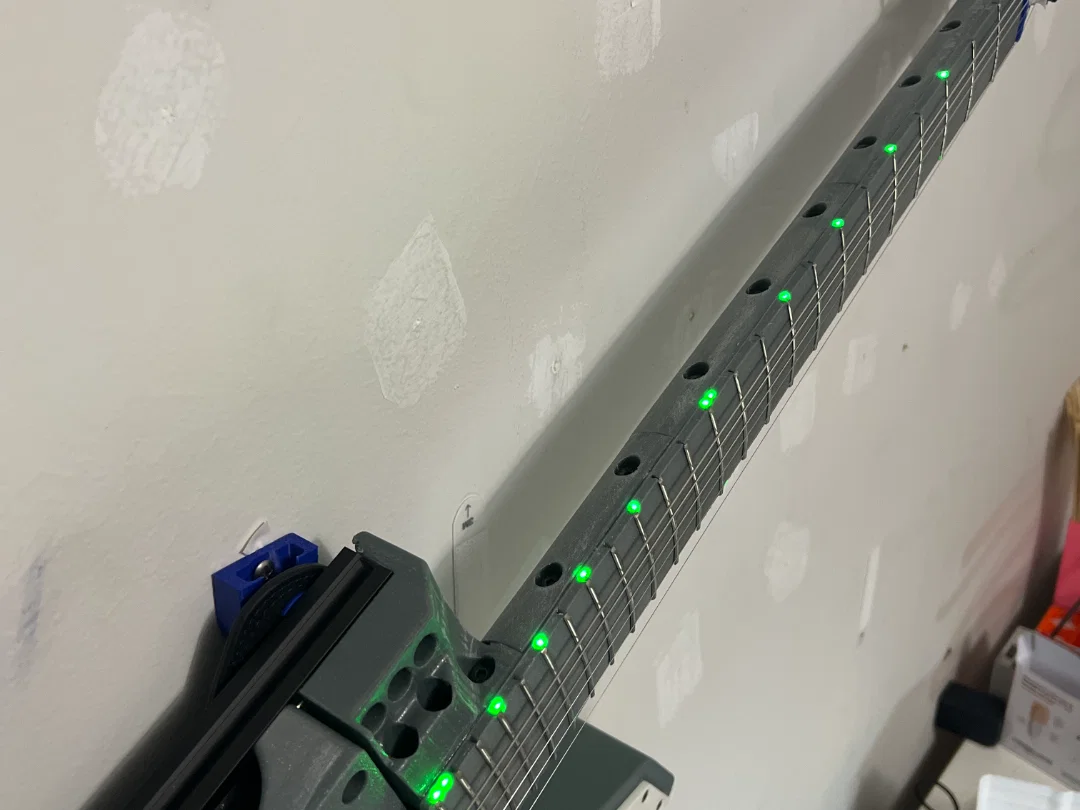

Đối với các chỉ báo bên, hãy lấy một đoạn dây nhựa filament với màu bạn thích. Chèn nó vào từng lỗ rồi cắt bằng kìm cắt flush-snips. Dùng dao rọc giấy để làm mịn nhất có thể.
Tùy chọn: Nếu máy in của bạn có độ dung sai tốt, bạn có thể luồn một sợi nhựa filament dọc theo mặt bên của cần đàn xuyên qua rãnh chỉ báo bên. Điều này giúp tạo màu cho tất cả các chỉ báo bên mà không cần phải cắt và dán 24 mẩu nhỏ.
Bước 3e: Lắp khối phím
Trượt khối phím xuống các thanh ren M3.
Bước 3f: Lặp lại
Lặp lại bước 3 cho đến khi lắp hết tất cả các khối phím.
Bước 4: Đậy đầu cần đàn
Bước 4a: Lắp khối cuối
✏️ Sử dụng đai ốc Acorn từ danh sách BOM thay vì đai ốc thường trong hình.
💡 Khuyên dùng LockTite đỏ khi lắp đai ốc acorn. Đây là bước tùy chọn.
Bước 4b: Siết chặt
Sử dụng dụng cụ vặn lục giác 5.5mm, siết các đai ốc Acorn cho đến khi cần đàn hơi cong vào trong như quả chuối. Đảm bảo lực căng đều ở cả hai bên và không có khe hở giữa các khối. Nếu có, hãy dùng một vật mỏng như dao rọc giấy để đẩy các khối khít lại với nhau.
Bước 4c: Lắp cần đàn vào khung 2020
ℹ️ Cần đàn của bạn có lẽ dài hơn trong hình.
Bước 4d: Lắp đai ốc trượt 2020 vào thanh 2020
ℹ️ Cần đàn của bạn có lẽ dài hơn trong hình.
Bước 4e: Gắn cần đàn vào khung 2020 bằng vít M5x10
ℹ️ Cần đàn của bạn có lẽ dài hơn trong hình.
- Ban đầu hãy lắp lỏng các vít.
- Sau khi lắp xong, dùng búa cao su gõ nhẹ vào đáy cần đàn cho đến khi mặt trên của cần đàn ép chặt vào đầu đàn.
- Siết chặt các vít M5x10 ở phía dưới.
- Thử siết lại các thanh ren M3 để đảm bảo không còn độ chùng sau khi lắp vào cần.
- Siết chặt tất cả các vít M5x10.
Phần cứng
Bộ DIY
Bạn có thể đặt hàng bộ DIY cho toàn bộ bản build từ công cụ lập kế hoạch của chúng tôi, chi phí dự kiến cho phần này là $36.94 cộng phí vận chuyển.
Tự chuẩn bị
Nếu bạn muốn tự mua linh kiện, đây là danh sách. Chi phí dự kiến: $98.68.
