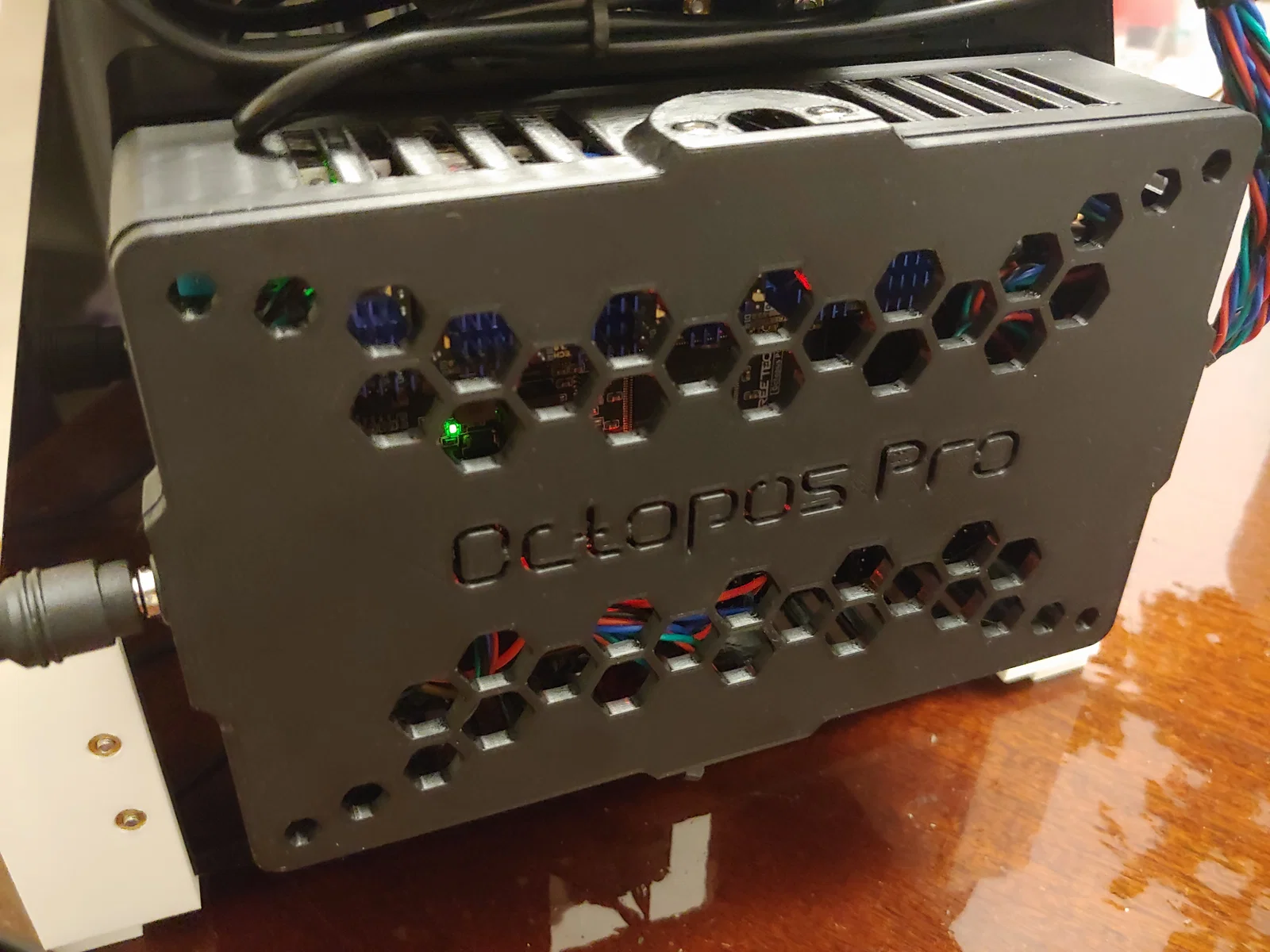

Hộp bảo vệ (Enclosure) cho Octopus Pro

Đây là hộp bảo vệ (enclosure) cho bo mạch Octopus Pro dùng để vận hành máy in sinh học Printess. Mình sử dụng thiết kế này để gắn bo mạch lên tấm nền acrylic phía sau máy in.

Hộp được thiết kế hở để lộ các cổng USB-A và USB-C trên bo mạch. Phần nắp có một giá đỡ giúp cố định giắc cắm nguồn cho động cơ, cùng với ba cổng chờ khác để đi dây.

Bốn con ốc ở các góc dùng để giữ bo mạch vào hộp cũng chính là những con ốc dùng để gắn bo mạch vào tấm nền của máy in. Bạn hãy sử dụng ốc lục giác M3 x 16mm cho vị trí này. Có thể tháo lắp các con ốc này thông qua lỗ hình lục giác ở mỗi góc trên nắp hộp.

Phần nắp được cố định vào thân hộp bằng tám con ốc lục giác M3 x 8mm.

Xung quanh hộp có các khe thông gió. Để đảm bảo thông gió và tản nhiệt thụ động tốt nhất, bạn đừng che chắn các khe này. Hãy đi dây điện tránh xa các bộ phận tản nhiệt trên bo mạch. Sử dụng các chân đế (standoffs) để tạo khoảng cách giữa đáy hộp và tấm nền máy in.

Hoa văn dạng tổ ong được lấy cảm hứng từ mô hình này mà mình đã remix lại.

Phông chữ trên nắp là Nuixyber Pro Original.

Thông số in ấn:

• Máy in: Prusa MINI+
• Nhựa in: Multicomp Pro PETG màu đen (SKU: MC011465)
• Chiều cao lớp in (cấu hình PrusaSlicer): 0.20mm SPEED
• Hỗ trợ (Supports): Không cần
• Độ đặc (Infill): 15% kiểu gyroid
