Ngàm Gắn EBB36 Gen2 Cho Orbiter 2.5 - Cân Chỉnh Khoảng Cách & Tối Ưu Tản Nhiệt
Ngàm gắn toolboard EBB36 Gen 2 cho Orbiter 2.5, giúp khắc phục độ lệch 2mm, tối ưu khả năng làm mát và giảm thiểu truyền nhiệt từ motor pancake sang bo mạch nhờ thiết kế khoảng hở 13.5mm chuẩn xác.
Mô tả

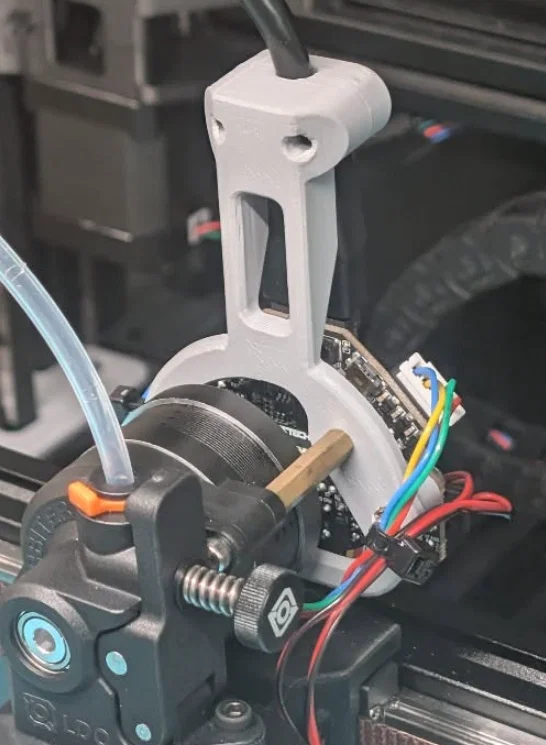

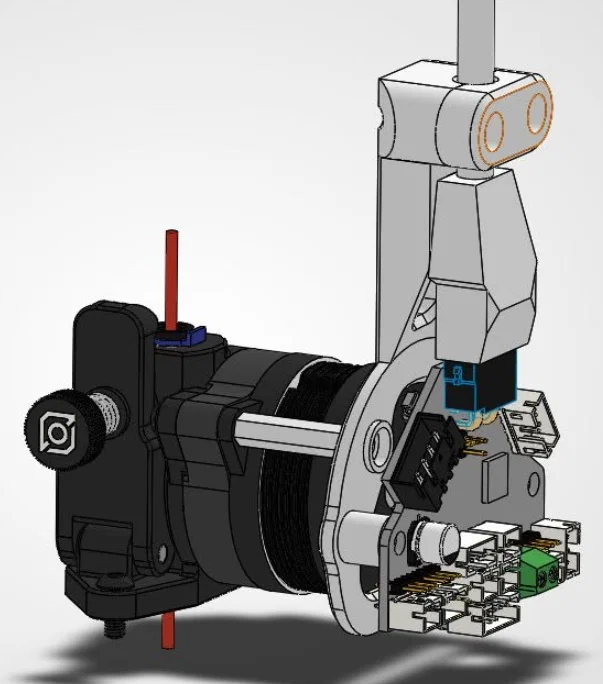

Đây là ngàm gắn đơn giản dành cho EBB36 Gen 2, giúp khắc phục độ lệch 2mm (như hình bên dưới) và hỗ trợ làm mát hiệu quả. Thiết kế này giúp hạn chế truyền nhiệt từ motor pancake của Orbiter 2.5 sang mặt sau của bo mạch bằng cách tạo ra một khoảng hở 13.5mm.
Bạn sẽ cần 4 con ốc tán (threaded inserts) M3x4x5mm cho phần thân chính.
Tôi cố tình thiết kế kẹp cáp với kích thước 6mm mặc dù cáp thực tế chỉ 5.5mm, nhằm dự phòng trường hợp sai lệch khi lắp ốc tán vào dây, nhưng tôi cũng đã đăng kèm file .stp để các bạn có thể tùy ý điều chỉnh.
Lưu ý: Hãy đảm bảo bạn có sử dụng dây tiếp đất (grounding wire) nối từ toolboard sang motor pancake của Orbiter 2.5 như hướng dẫn trong trang wiki của EBB36 Gen 2 bên dưới.
