Nextruder Toolholder - Giá đỡ đa năng cho máy in Prusa

HIỆN VẪN ĐANG TRONG GIAI ĐOẠN THỬ NGHIỆM

Đây là bản phát hành xem trước, bản nháp, phiên bản đầu tiên. Bề mặt lắp đặt vẫn chưa được kiểm thử kỹ lưỡng và có thể sẽ thay đổi. Mình chia sẻ dự án này công khai để mọi người cùng xem quá trình mình thực hiện. Hãy cứ thư thả, mình sẽ giới thiệu cho các bạn dự án mới nhất của mình.

Bối cảnh

Kho lưu trữ này được lấy cảm hứng trực tiếp từ và cải tiến mạnh mẽ một dự án trước đó: Nextruder Plotters.

Mình đã nhận được phản hồi từ nhiều người dùng bày tỏ mong muốn có một bộ chuyển đổi đa năng. Dự án này tiến thêm một bước xa hơn nhằm tạo ra một bề mặt lắp đặt mô-đun cho BẤT CỨ thứ gì. Các ý tưởng bao gồm:

• Laser
• Máy hàn
• Máy khắc
• Máy khoan
• Máy phay (Router)
• Bút viết/bút lông/bút chì/bút đánh dấu, v.v.
• Dao cắt (Drag knife)
• Máy đùn thực phẩm/đất sét/tùy chỉnh
• Ống tiêm in sinh học (Bioprinting)
• Đầu hút chân không để gắp linh kiện (Pick and place)
• Dụng cụ phân phối kem hàn
• Bút mực dẫn điện
• Súng phun sơn/airbrush
• Máy quét 3D
• Máy ảnh
• Súng xăm
• Máy cắt xốp
• Đồng hồ so (Dial indicator)

Triết lý thiết kế

Không thỏa hiệp. Duy trì hoặc vượt qua các tính năng của dự án trước.

Tiêu chuẩn hóa bề mặt lắp đặt, tạo ra một loạt các bộ chuyển đổi ví dụ và khuyến khích cộng đồng cùng tham gia sáng tạo riêng.

Khả năng tương thích tốt HƠN

Danh sách hỗ trợ dự kiến:

(Danh sách các máy khác hiện tại đang là N)

Mình đang tìm người hỗ trợ thử nghiệm. Hãy liên hệ nếu bạn muốn tham gia và cho mình biết loại máy in bạn đang sử dụng.

Lắp đặt dễ DÀNG HƠN

Quy trình lắp đặt cho các bộ chuyển đổi Nextruder Plotter trước đây đòi hỏi việc tháo lắp khá phức tạp mà nhiều người dùng có thể thấy ngại. Dự án này thay thế bằng cách chỉ cần 3 con vít và một lần cân chỉnh.

1. Tháo các con vít nắp PG, nhớ giữ vòng đồng PG-ring tại chỗ, sau đó tháo nắp ra.

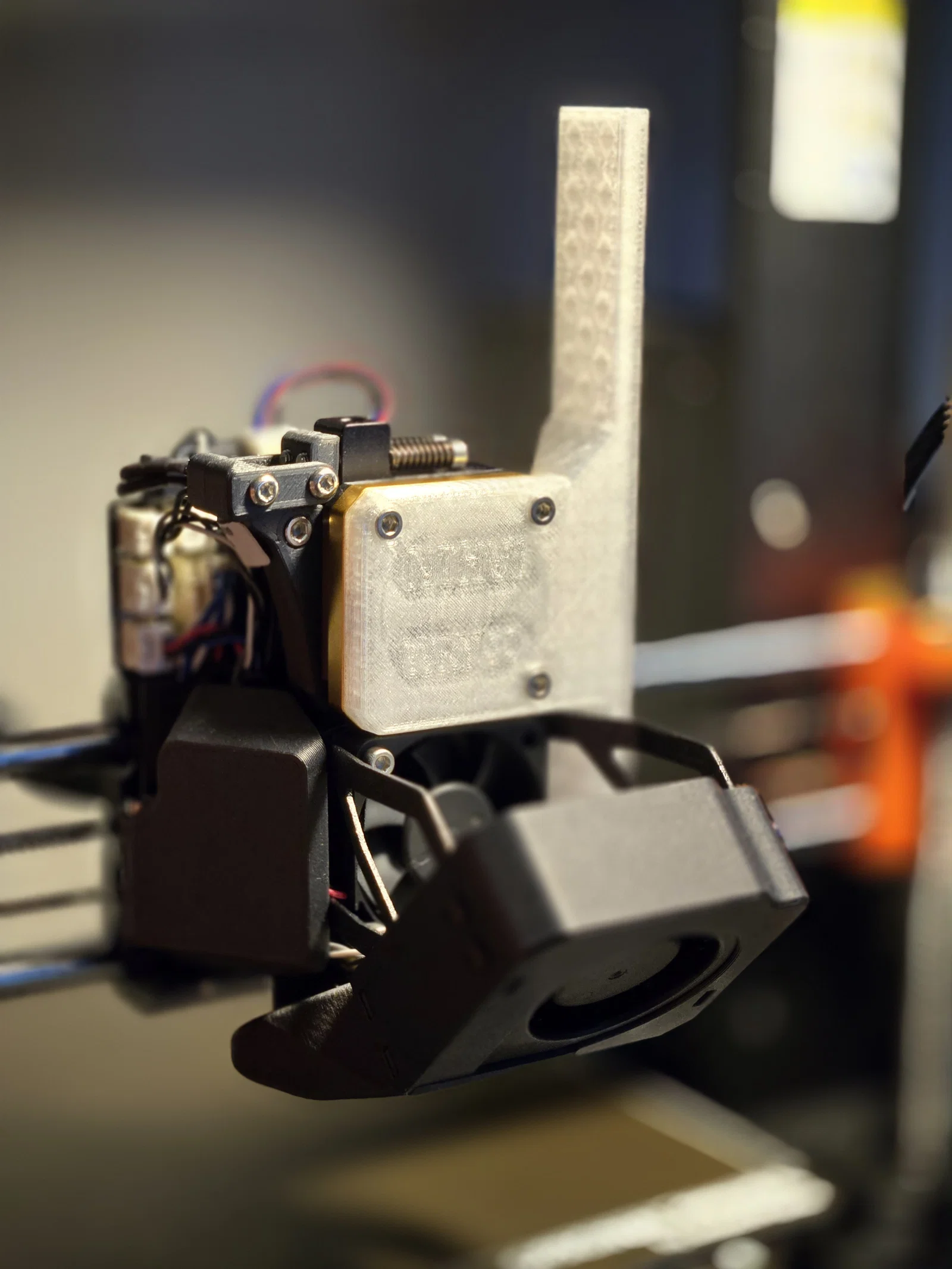

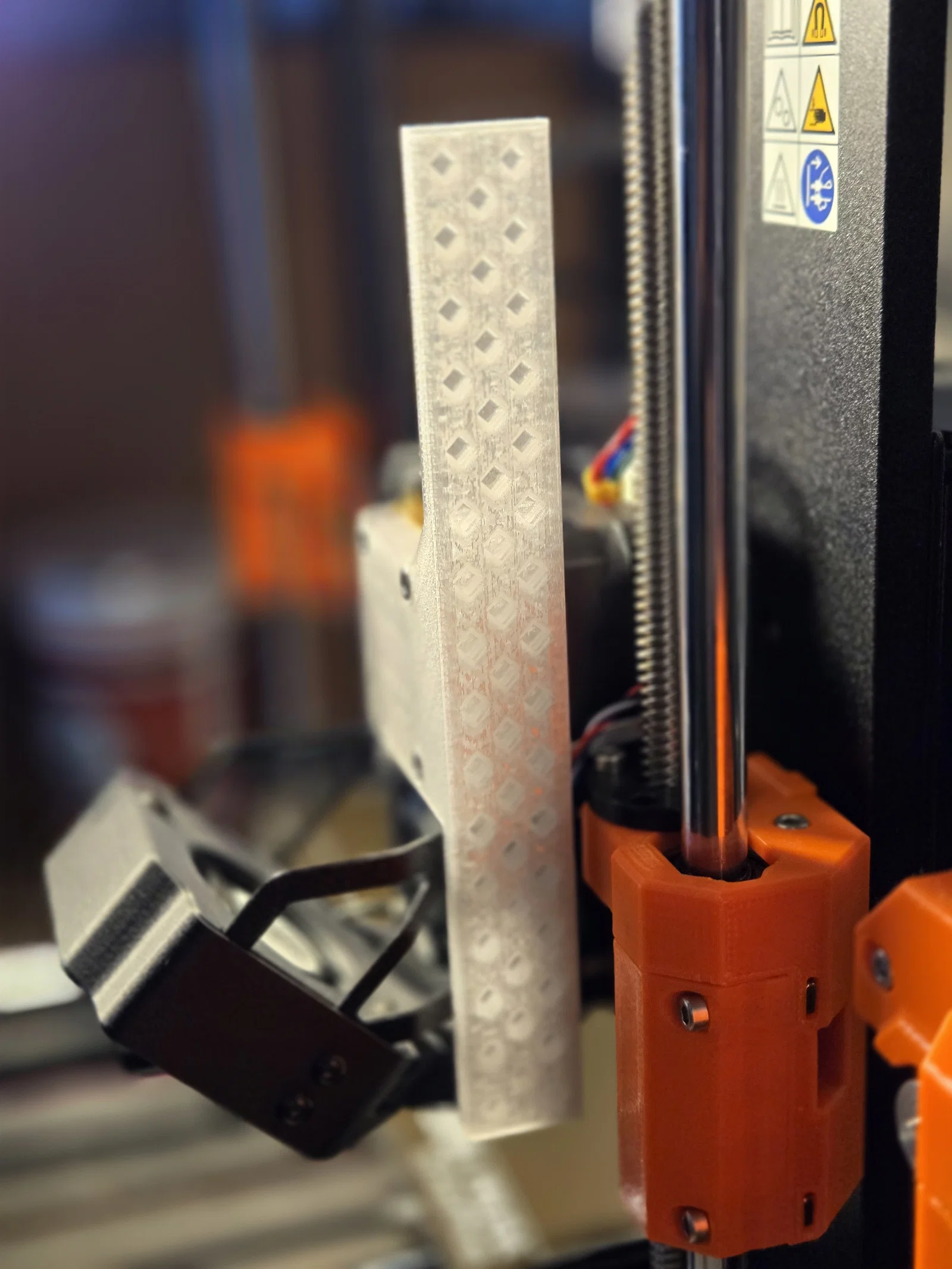

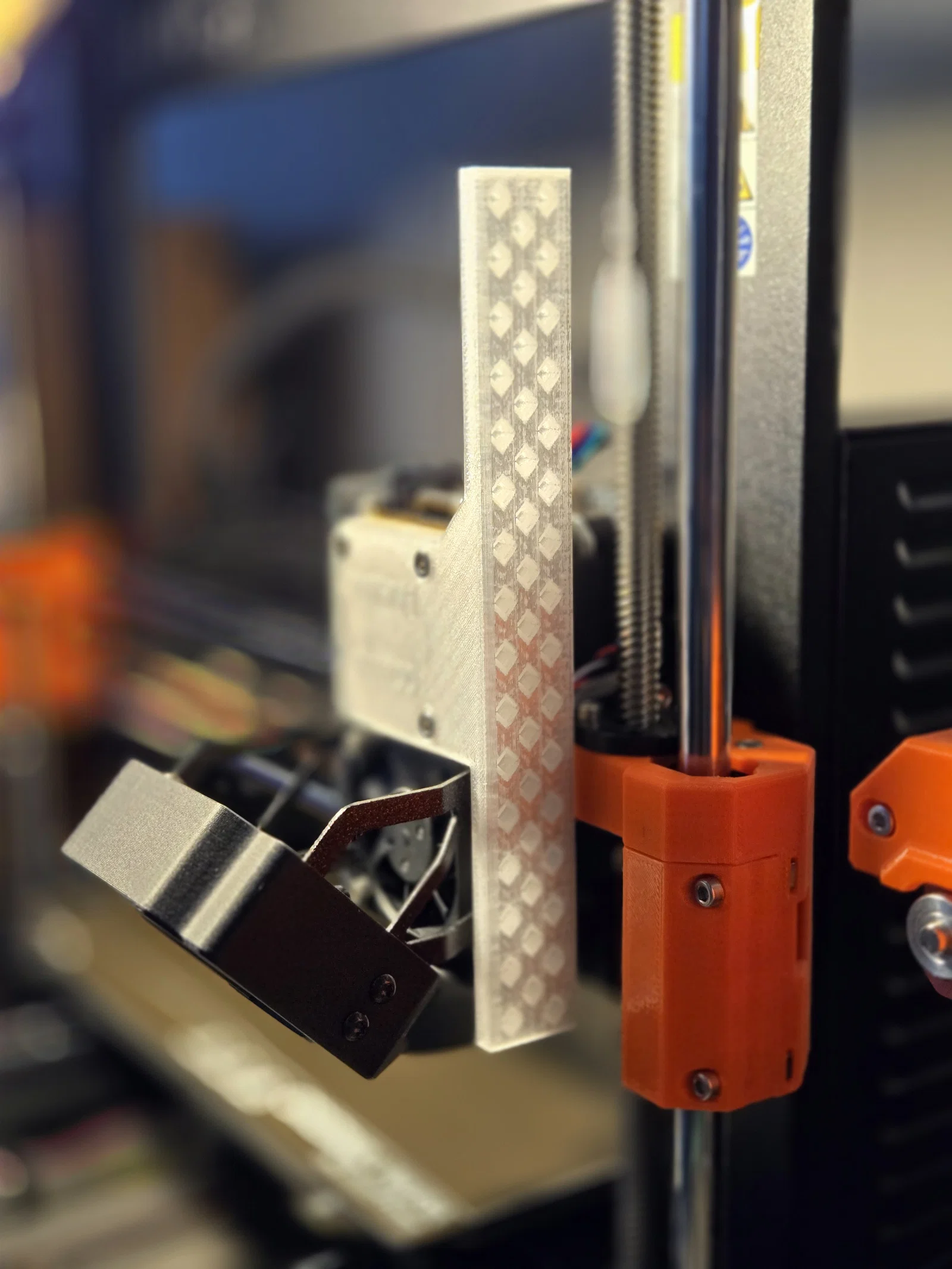

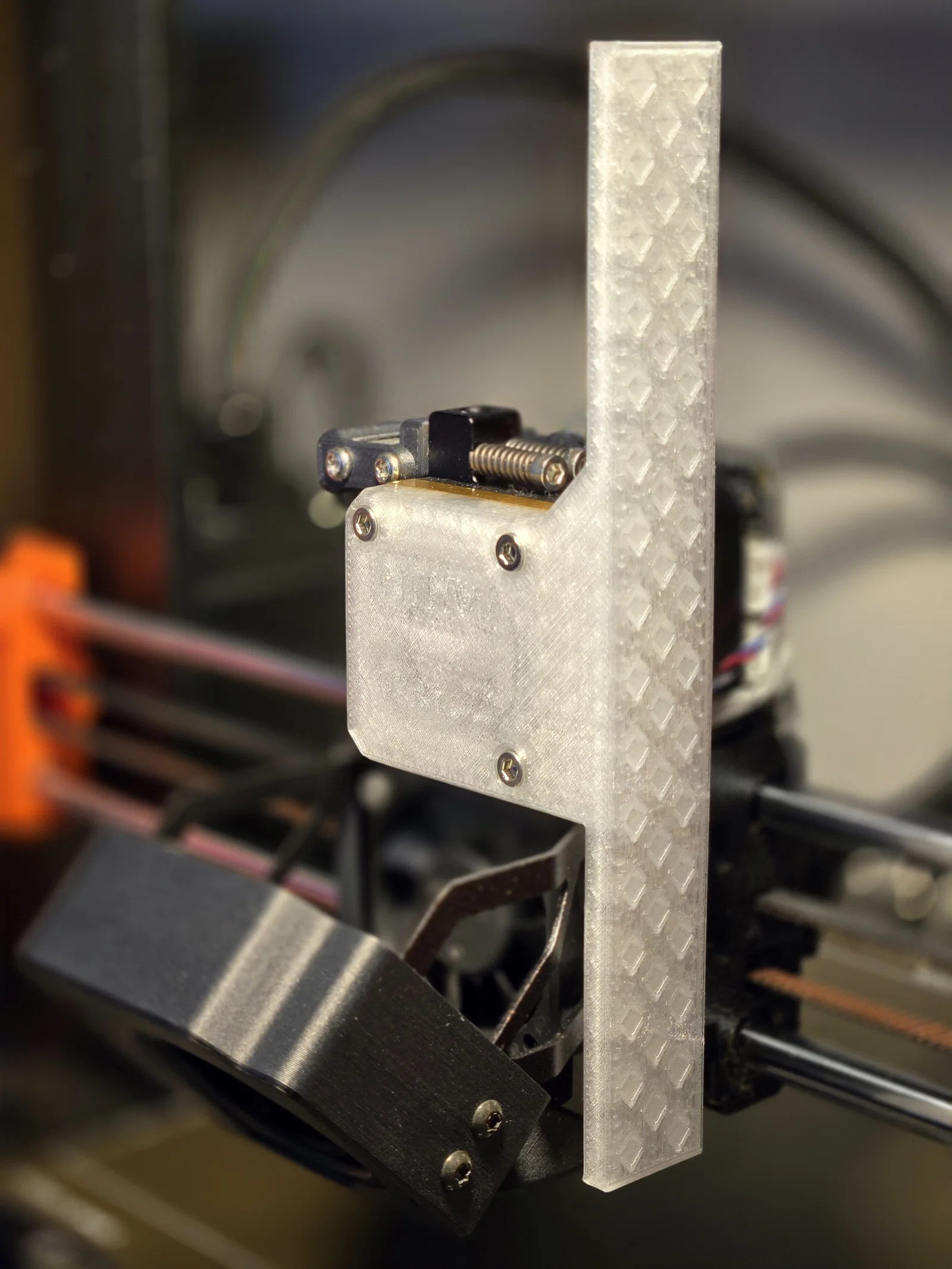

2. Thay nắp PG bằng NTHV1. Bắt đầu vặn vít bằng tay, không nên siết chặt ngay.
3. Chạy quy trình cân chỉnh "gearbox alignment" và làm theo các bước để siết chặt hoàn toàn các con vít.

VẪN hoạt động không cần dụng cụ

Không cần tua vít. Bề mặt lắp đặt của toolholder cho phép gắn các bộ chuyển đổi mô-đun một cách dễ dàng, giúp Prusa của bạn giữ được bất cứ thứ gì.

VẪN không cần thêm linh kiện phần cứng

Mình vẫn tận dụng lại lò xo g2.

VẪN cài đặt một lần và quên đi

Lắp đặt bộ chuyển đổi xong là bạn vẫn duy trì được khả năng in 3D bình thường.

VẪN hỗ trợ in dễ dàng, không cần support

Độ nghiêng tối đa 45 độ và có sẵn mã gcode ví dụ cho các hướng in.
