Bộ giữ nút PCB thay thế cho DeLonghi Linea Classic EM450.M

⚠ Bản in này dùng cho thiết bị có sử dụng điện áp lưới. Hãy đảm bảo không có dây điện nào bị hở và thực hiện các biện pháp phòng ngừa cần thiết! Cẩn thận với nguy cơ bị điện giật hoặc hỏa hoạn. ⚠

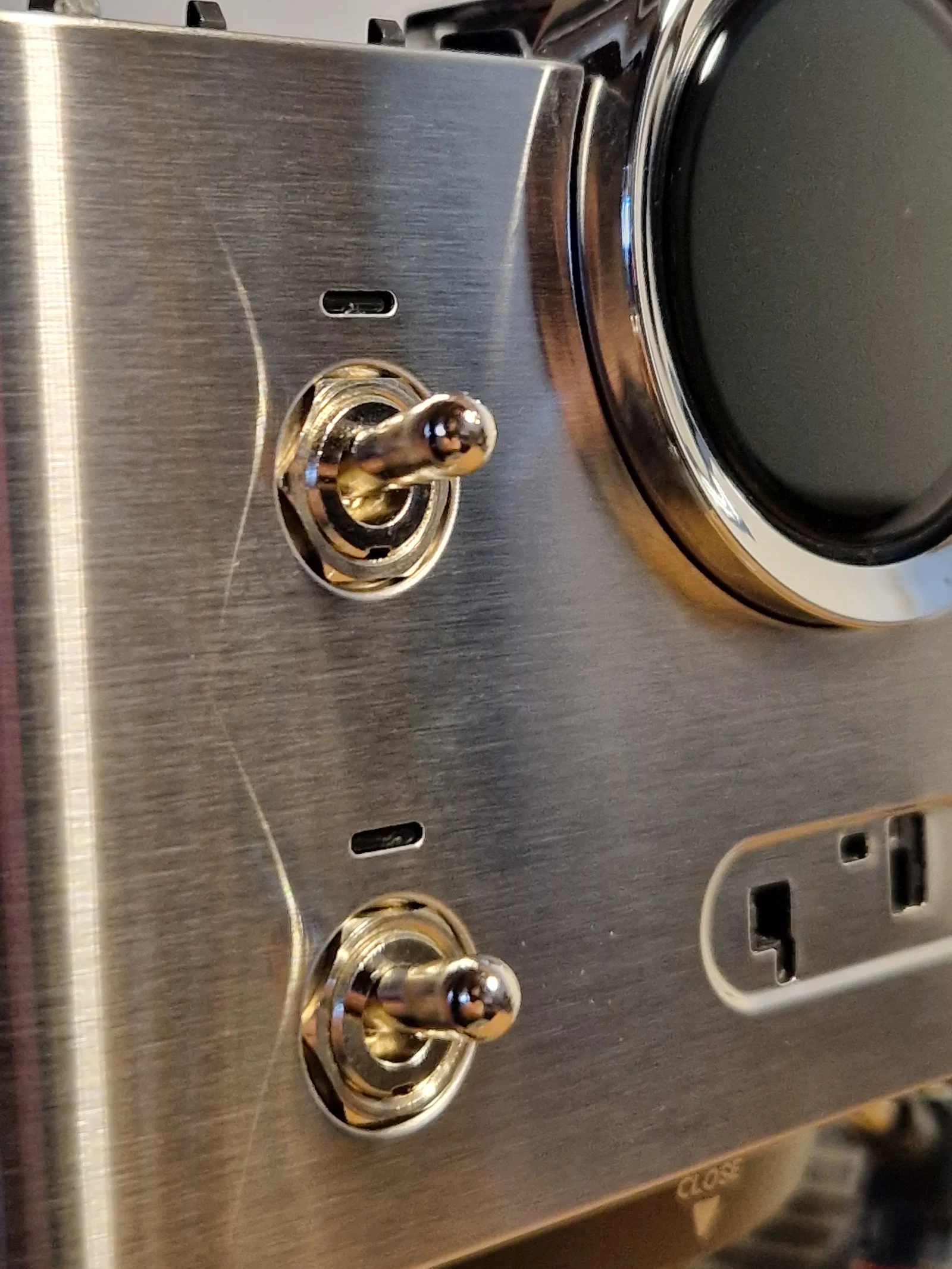

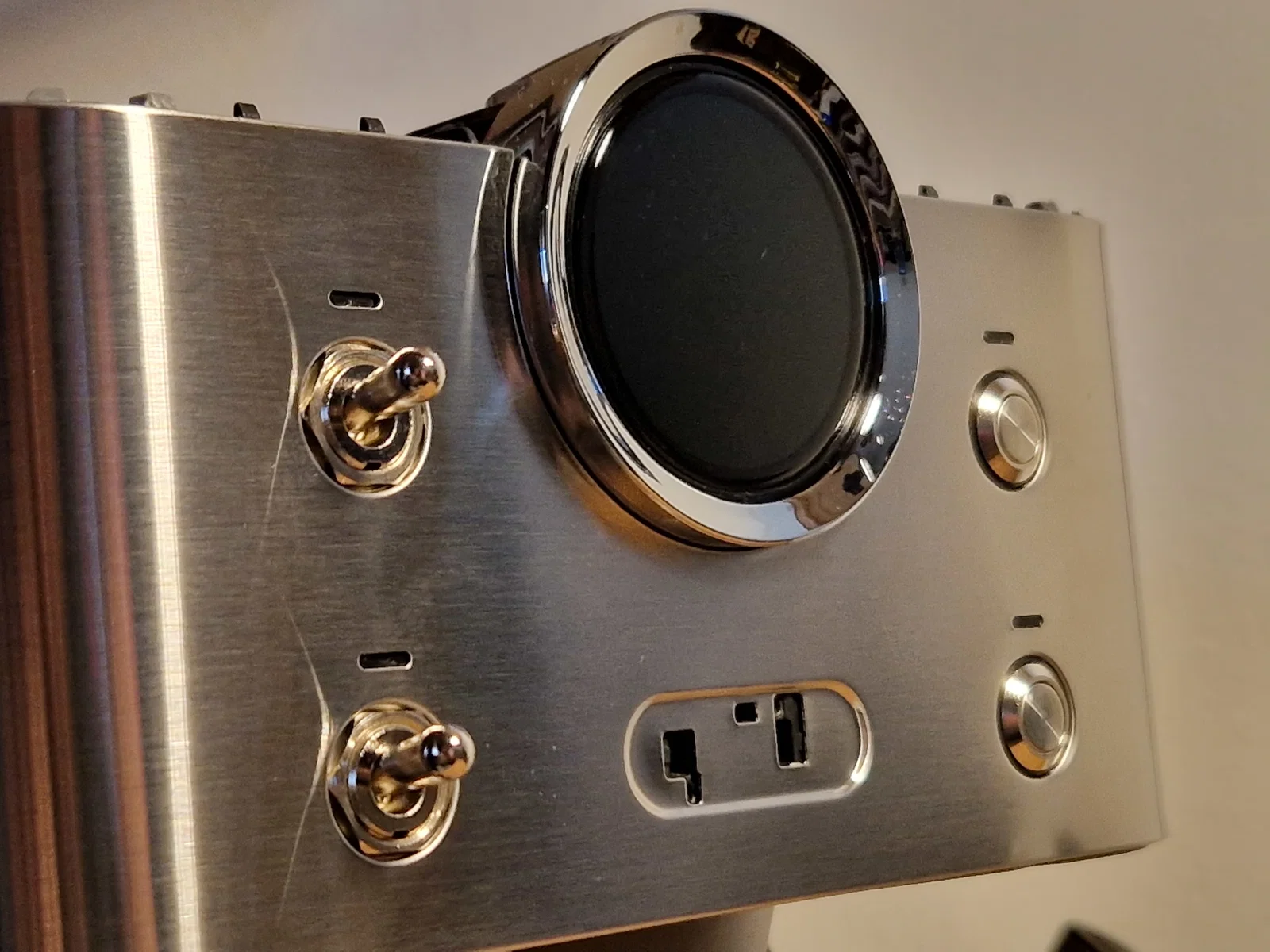

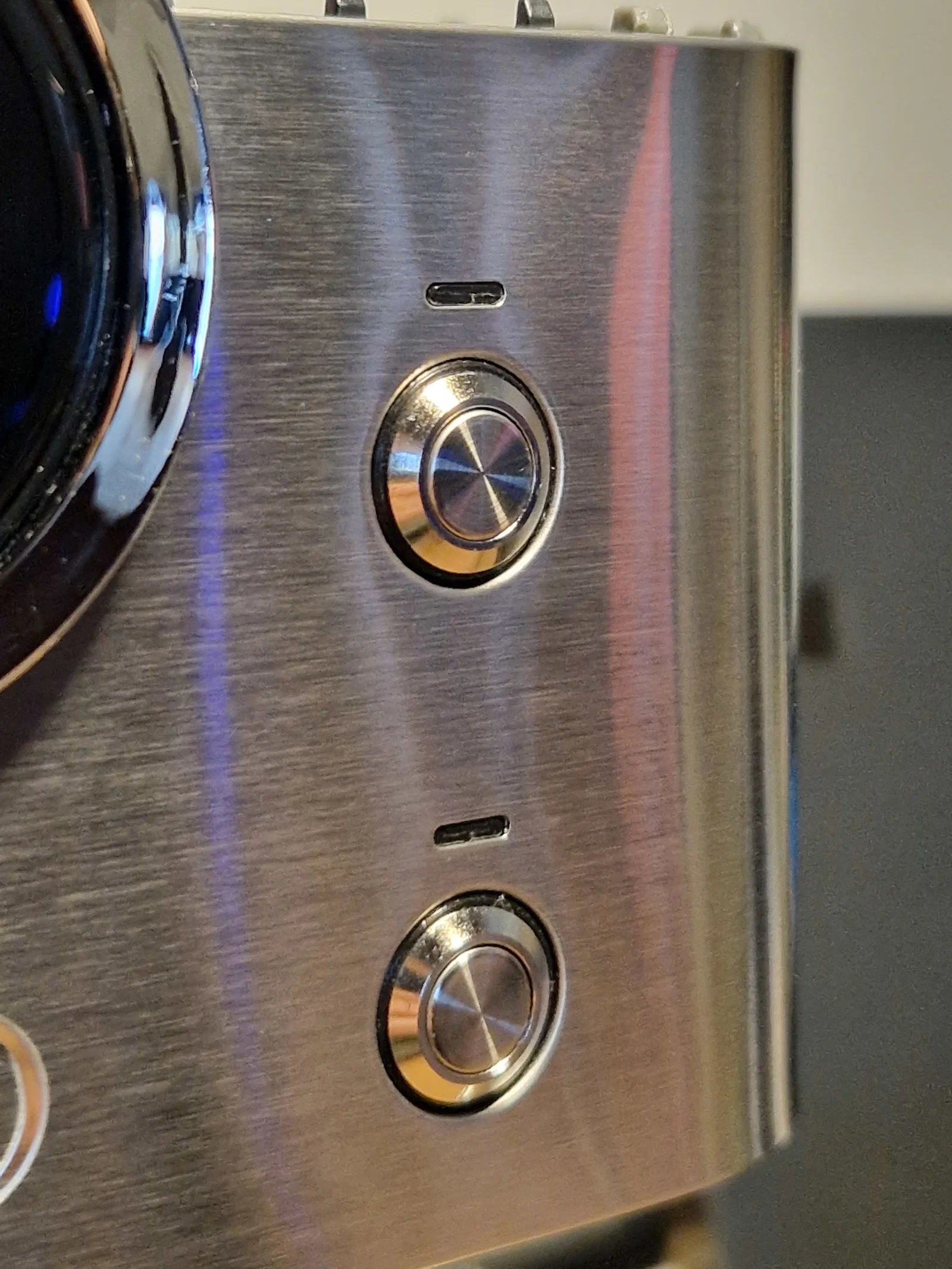

Đây là các khung gắn với chiều cao khác nhau để lắp vừa các loại nút nhấn hoặc công tắc tròn 12mm tiêu chuẩn vào vị trí nút gốc trên máy DeLonghi Linea Classic (còn gọi là EM450.M). Phiên bản cao hơn phù hợp hơn cho các nút nhấn, giúp đưa nút nhô ra vừa đủ để phẳng với mặt trước của máy. Phiên bản thấp hơn được thiết kế để dùng cho công tắc, vì mình thích loại này nằm thụt vào bên trong một chút. Bằng cách này, đai ốc cố định cũng sẽ phẳng với bảng điều khiển phía trước.

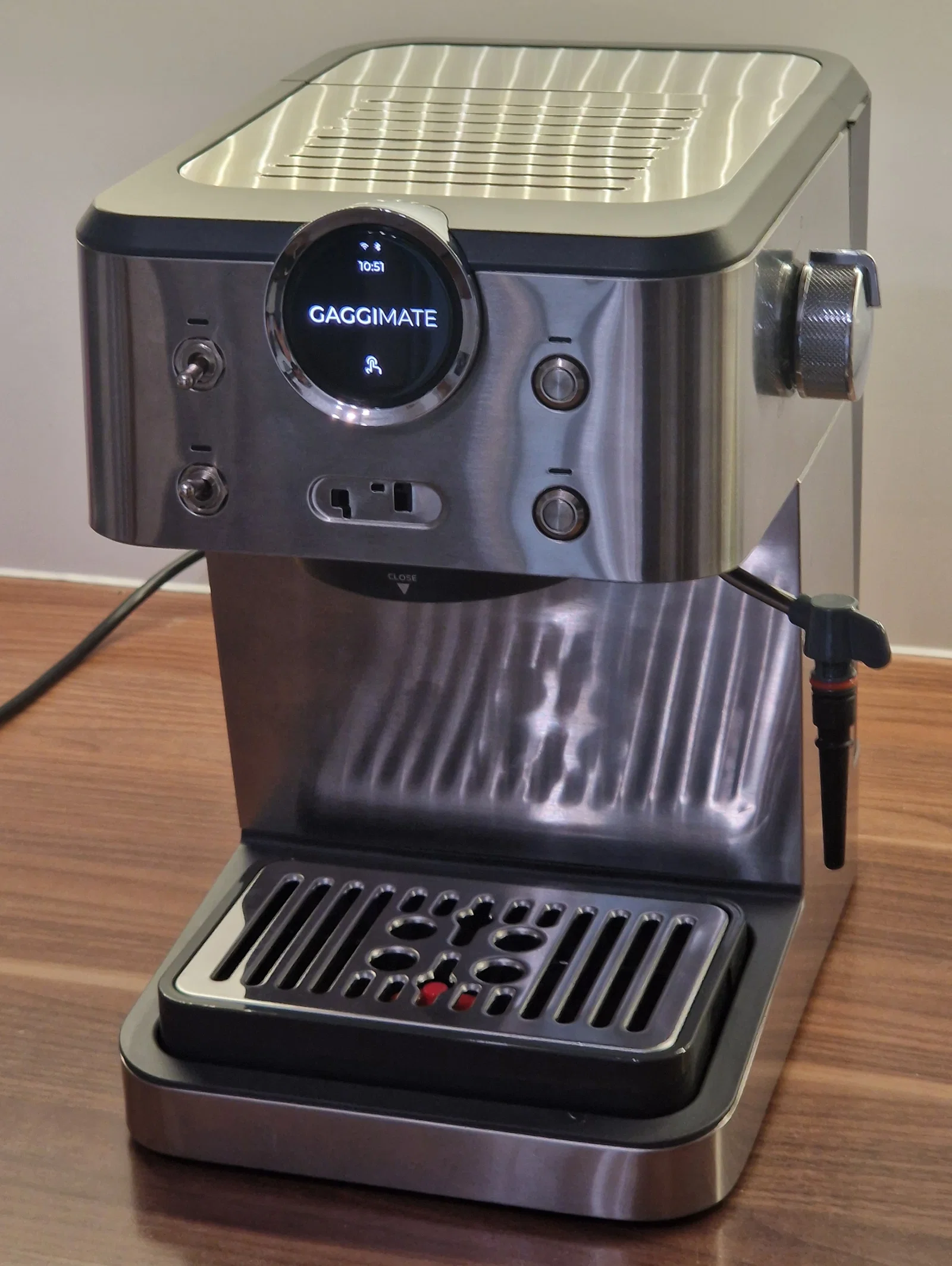

Mình thiết kế bộ phận này cho bản độ Gaggimate trên chiếc Linea Classic của mình, vốn mình muốn giữ ngoại hình càng giống nguyên bản càng tốt. Vì các nút gốc được hàn trực tiếp vào bo mạch chính của máy nên không dễ để tái sử dụng cho nhu cầu của mình, đó là lý do tại sao mình chọn thay thế bằng các linh kiện tiêu chuẩn dễ tìm trên thị trường.

Một số lưu ý về thiết kế và in ấn:

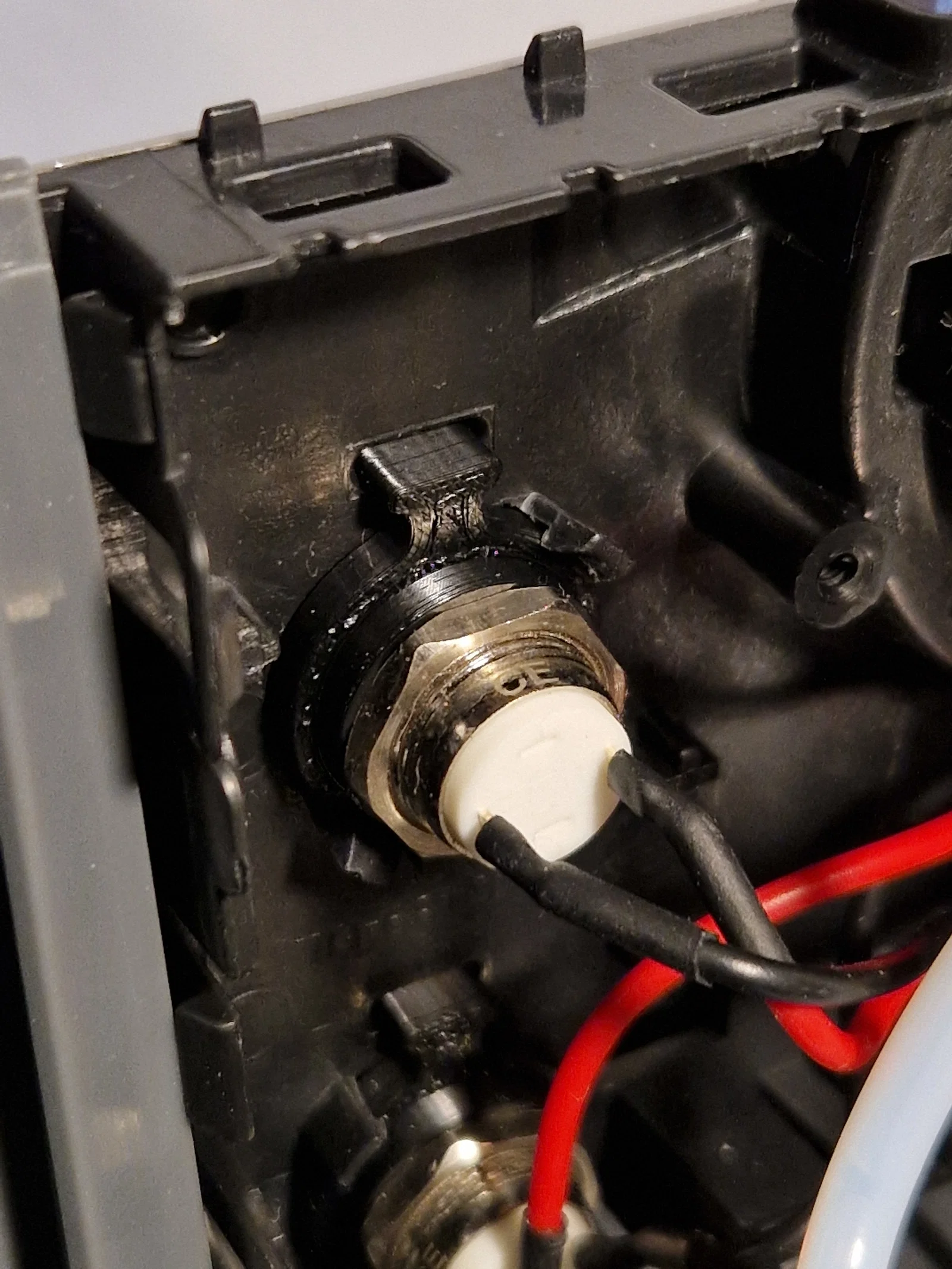

• Có các mấu gờ khớp vào khe cắm đèn LED gốc để ngăn công tắc bị xoay.

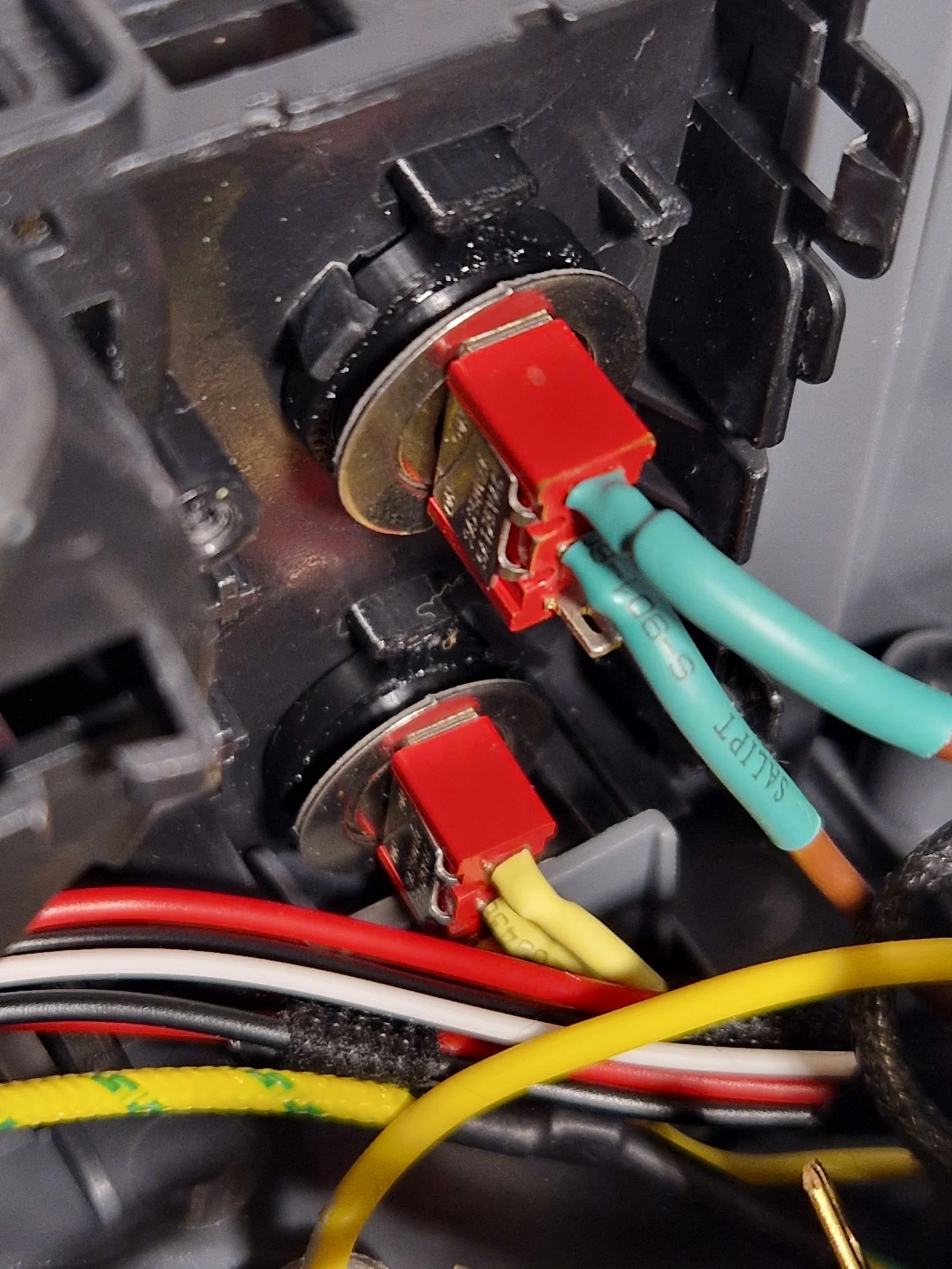

• Vòng đệm của công tắc cần được đặt trực tiếp vào thân công tắc với "mấu chống xoay" hướng về phía trước. Sau đó đặt chi tiết đã in vào và cuối cùng là vặn đai ốc.
• Các chi tiết đã được đặt sẵn hướng in tối ưu. Hãy sử dụng support (giá đỡ) cho phần vành để có cạnh sắc nét, giúp các mấu của tấm gắn phía trước bám chắc hơn.

Đừng ngần ngại liên hệ nếu bạn có thắc mắc và hãy cân nhắc tham gia Kênh Discord chính thức của Gaggimate nhé! Ngoài ra, nếu quan tâm, bạn hãy xem qua các thiết kế liên quan đến Gaggimate khác của mình nữa nha.
