Khung gắn màn hình Waveshare Amoled 1.75" cho DeLonghi Linea Classic EM450.M

⚠ Bản in này dành cho ứng dụng liên quan đến điện lưới. Hãy chắc chắn rằng không có dây điện nào bị hở và thực hiện các biện pháp phòng ngừa cần thiết! Cần lưu ý rằng việc này tiềm ẩn nguy cơ bị điện giật hoặc hỏa hoạn. ⚠

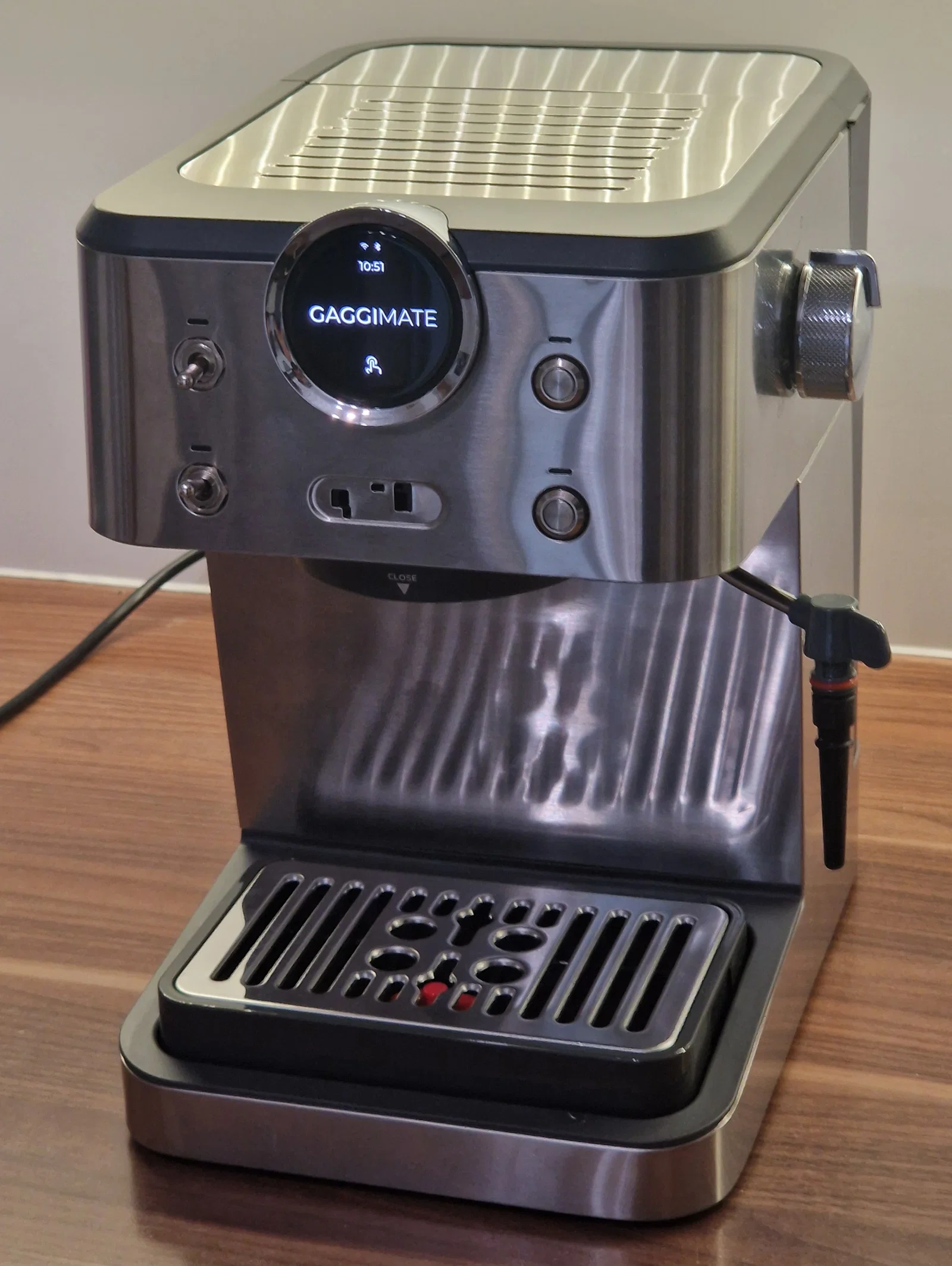

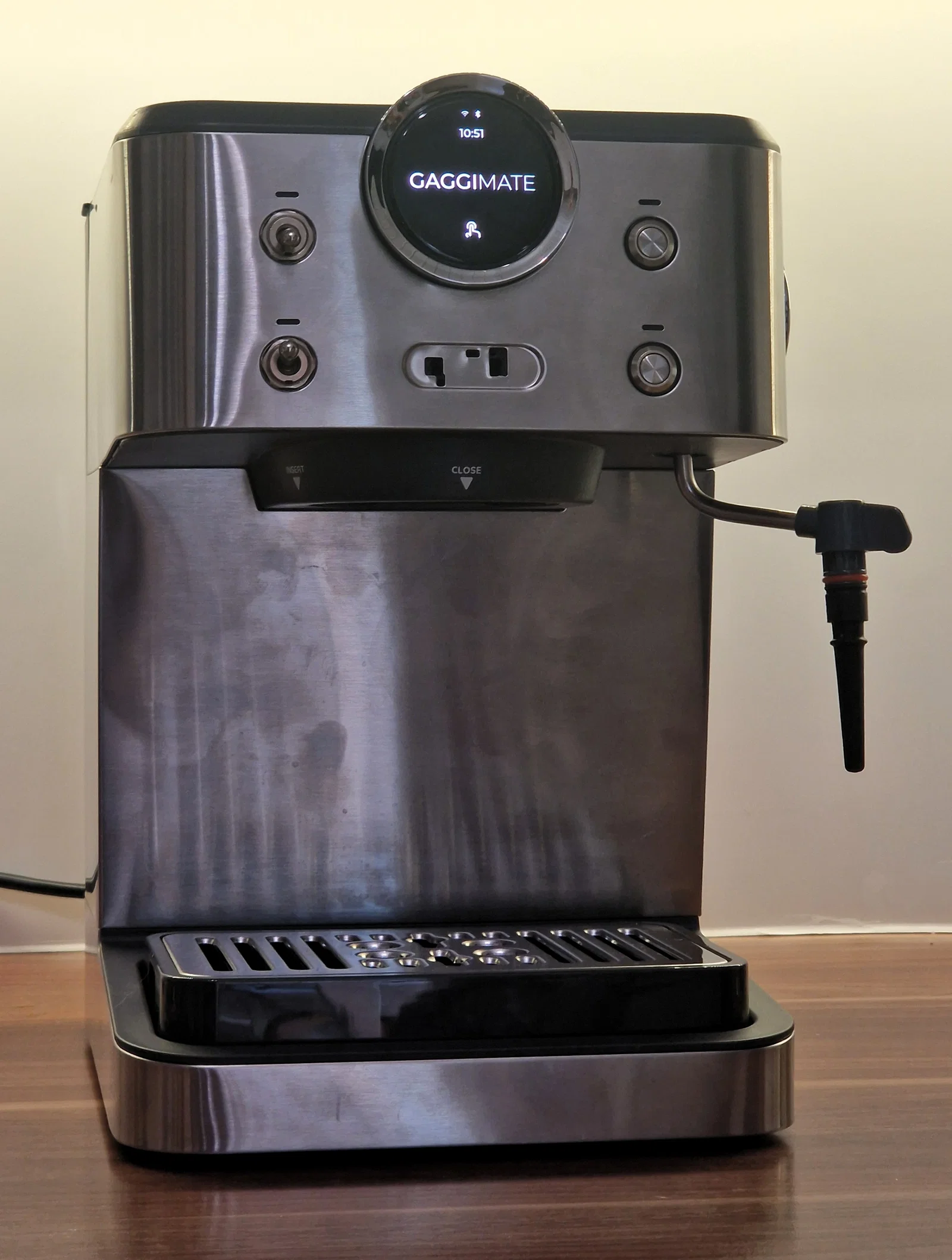

Đây là khung gắn (mounting bracket) để lắp màn hình Waveshare 1.75" Amoled vào vị trí gắn đồng hồ đo áp suất zin của máy pha cà phê DeLonghi Linea Classic (còn gọi là EM450.M).

Mình thiết kế khung này cho dự án chuyển đổi Gaggimate trên chiếc Linea Classic của mình, với mong muốn giữ cho vẻ ngoài của máy trông nguyên bản nhất có thể. May mắn là điều này khá dễ dàng vì bên trong thân máy có nhiều không gian trống và thiết kế ban đầu đã có sẵn một mặt đồng hồ tròn hướng về phía người dùng!

Một số lưu ý về thiết kế và in ấn:

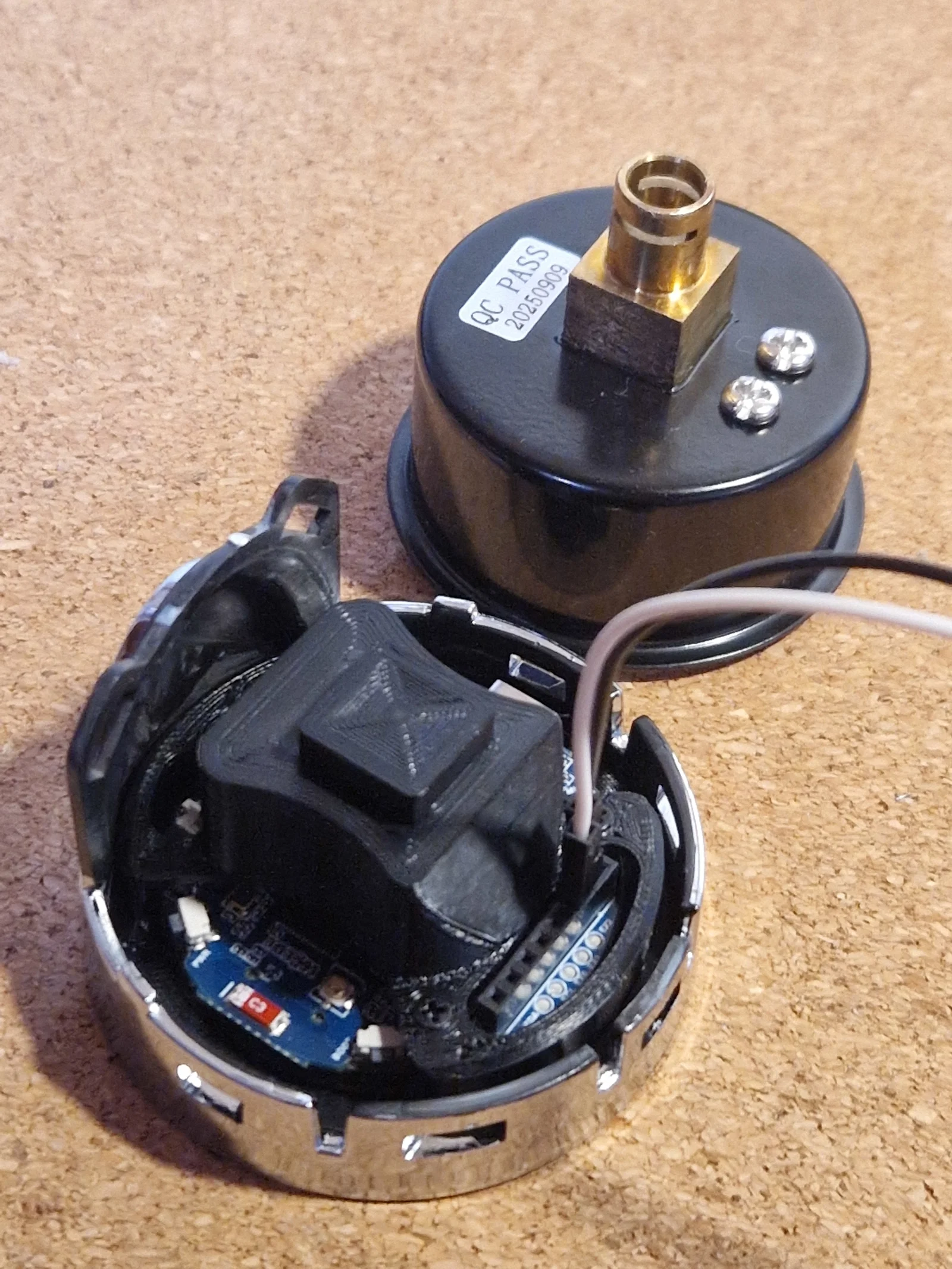

• Phần chốt (pin) được tách riêng thành một chi tiết rời để giảm thiểu việc phải dùng thêm support. Chốt này sẽ thay thế cho phần khớp nối bằng đồng của đồng hồ đo áp suất zin, giúp giữ màn hình nằm ngay ngắn và cân bằng khi lắp vào khung zin.

• Các file mô hình đã được để sẵn ở hướng in tối ưu, vì vậy các bề mặt cần dùng support sẽ nằm ở phía bên trong máy.

• Mình khuyên bạn nên cắt phần khung thành nhiều phần tại cao độ z=25mm và tăng số lượng wall lên 6 lớp cho phần phía trên. Như vậy, các bề mặt cần support sẽ in ra sạch đẹp hơn, giúp đảm bảo độ bền cấu trúc và tạo ra bề mặt phía trước hoàn thiện.

• Không cần dùng support cho lỗ chốt định tâm trên khung gắn.

Nếu có bất kỳ thắc mắc nào, cứ thoải mái liên hệ với mình nhé! Bạn cũng có thể cân nhắc tham gia Kênh Discord chính thức của Gaggimate!

Ngoài ra, hãy xem qua các thiết kế liên quan đến Gaggimate khác của mình nếu bạn quan tâm nhé.
