Kẹp giữ ống nước hồi cho hồ bơi Bestway Steel Pro Max 10ft

Mình đã tự làm hệ thống máy nước nóng năng lượng mặt trời cho hồ bơi bằng ống tưới tiêu 16mm, nhưng cần một cách gọn gàng để cố định ống dẫn nước trở lại qua thành hồ bơi Bestway Steel Pro Max 10ft của mình.

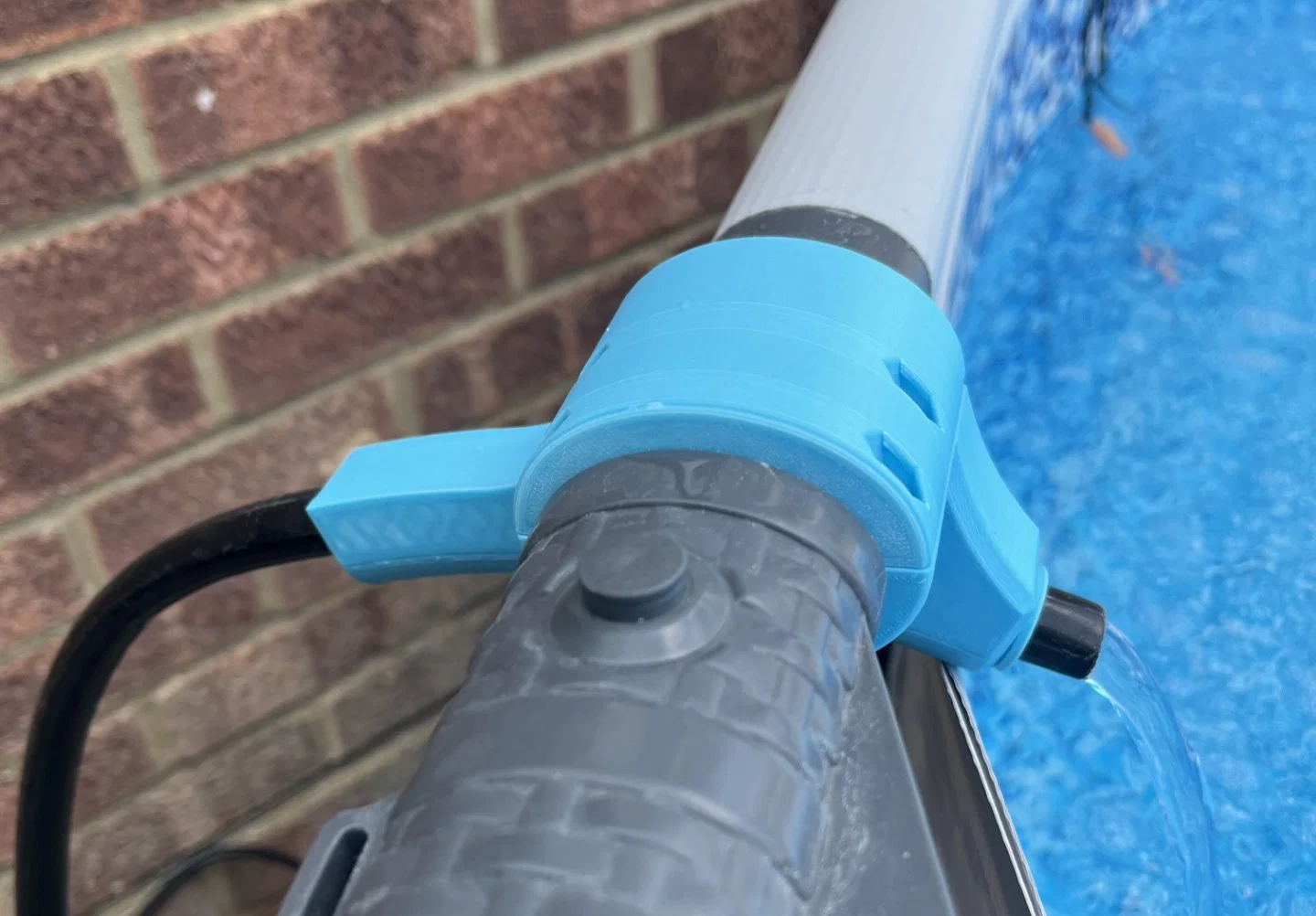

Kết quả là cái kẹp bắt vít này, nó gắn chặt vào thanh ray trên cùng của hồ bơi và giữ cố định ống dẫn nước, giúp nước ấm chảy ngược vào hồ một cách gọn gàng mà không bị xê dịch hay tuột ra ngoài.

Thiết kế bao gồm một giá đỡ kẹp vào khung hồ bơi và một cái ngàm tích hợp để giữ chặt loại ống tưới tiêu tiêu chuẩn có đường kính ngoài 16mm.

Đặc điểm

• Được thiết kế riêng cho hồ bơi Bestway Steel Pro Max 10ft

• Giữ ống tưới tiêu 16mm OD

• Ngăn ống dẫn nước bị di chuyển hoặc rơi ra ngoài

• Giữ ống xả nước hướng thẳng vào hồ bơi

• Không cần support (giá đỡ in)

• Dễ dàng lắp đặt và tháo gỡ

Thông số in

Chất liệu khuyên dùng: ASA (mình đã dùng loại này cho bản in gốc)

ASA được lựa chọn vì chi tiết này phải tiếp xúc với:

• Ánh nắng trực tiếp

• Mưa

• Nhiệt độ cao

• Nước hồ bơi có chứa clo

PETG cũng là lựa chọn tốt cho đa số người dùng, mặc dù ASA sẽ cho khả năng chống tia UV bền bỉ hơn nếu bạn để ngoài trời suốt cả mùa hè.

Thiết lập khuyến nghị

• Chiều cao lớp in (Layer height): 0.20mm

• Vách (Perimeters): 3–4

• Độ đặc (Infill): 25–35% (Gyroid hoặc Grid)

• Support: Không cần

• Hướng in: Như trong file STL

Độ tương thích

Được thiết kế cho:

• Hồ bơi nổi Bestway Steel Pro Max 10ft

• Ống tưới tiêu đường kính ngoài 16mm

Nó cũng có thể vừa với các dòng hồ bơi Bestway khác sử dụng kiểu thanh ray tương tự, nhưng mình mới chỉ kiểm nghiệm trên hồ 10ft Steel Pro Max của mình.

Ghi chú

Thiết kế này được làm dành riêng cho hệ thống sưởi năng lượng mặt trời tự chế của mình, sử dụng các đoạn ống tưới 16mm màu đen làm bộ thu nhiệt. Cái kẹp này giữ ống dẫn nước rất chắc chắn khi máy bơm chạy và trông gọn gàng hơn hẳn so với việc dùng dây rút hay các móc treo tạm bợ.

Nếu bạn dùng loại ống có đường kính khác hoặc khung hồ bơi khác, cứ thoải mái tùy biến lại thiết kế cho phù hợp với nhu cầu của mình nhé.
