Mái che nắng cho cảm biến an toàn Hörmann EL101 (cửa gara)

Một trong những vấn đề của bộ cảm biến an toàn (light barrier) Hörmann (ít nhất là mẫu EL101 mà mình đang dùng) là nó bị "mù" khi bị ánh nắng chiếu trực tiếp, dẫn đến việc không thể đóng cửa gara trong những tình huống như vậy. Vấn đề này xảy ra với cả bộ phát và bộ thu. Bạn buộc phải dùng tay che nắng thì nó mới hoạt động lại được. Qua bao năm, mình đã phải tự chế đủ thứ vật liệu tạm bợ, nhưng rồi chúng cũng sớm rơi rụng hoặc trông rất mất thẩm mỹ.

Vì thế, mình đã thiết kế và thử nghiệm ba phiên bản che nắng cho loại cảm biến này. Tất cả đều được thiết kế để in dễ dàng, không cần hỗ trợ (support). Bạn có thể in bằng hầu hết các loại vật liệu, chúng thường sẽ bền được vài năm, nhưng nếu lỡ có gãy thì cũng không sao, vì bạn luôn có thể in cái mới. Mình chủ yếu in bằng nhựa ABS để test con máy Voron mới lắp.

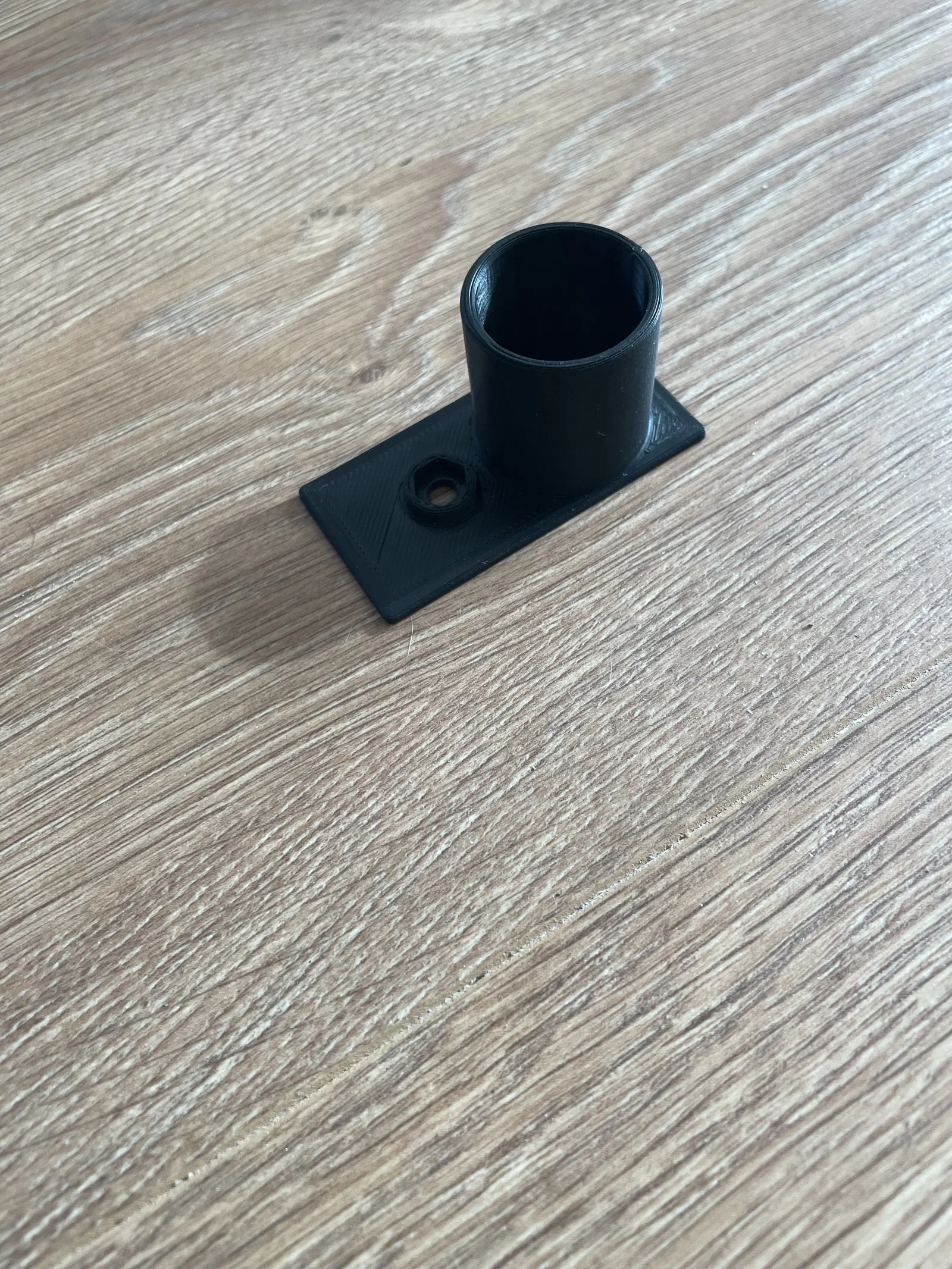

• Một trong các thiết kế sử dụng lại con ốc M5 đang gắn cảm biến vào đế. Tuy nhiên, bạn sẽ cần một con ốc dài hơn 5mm.

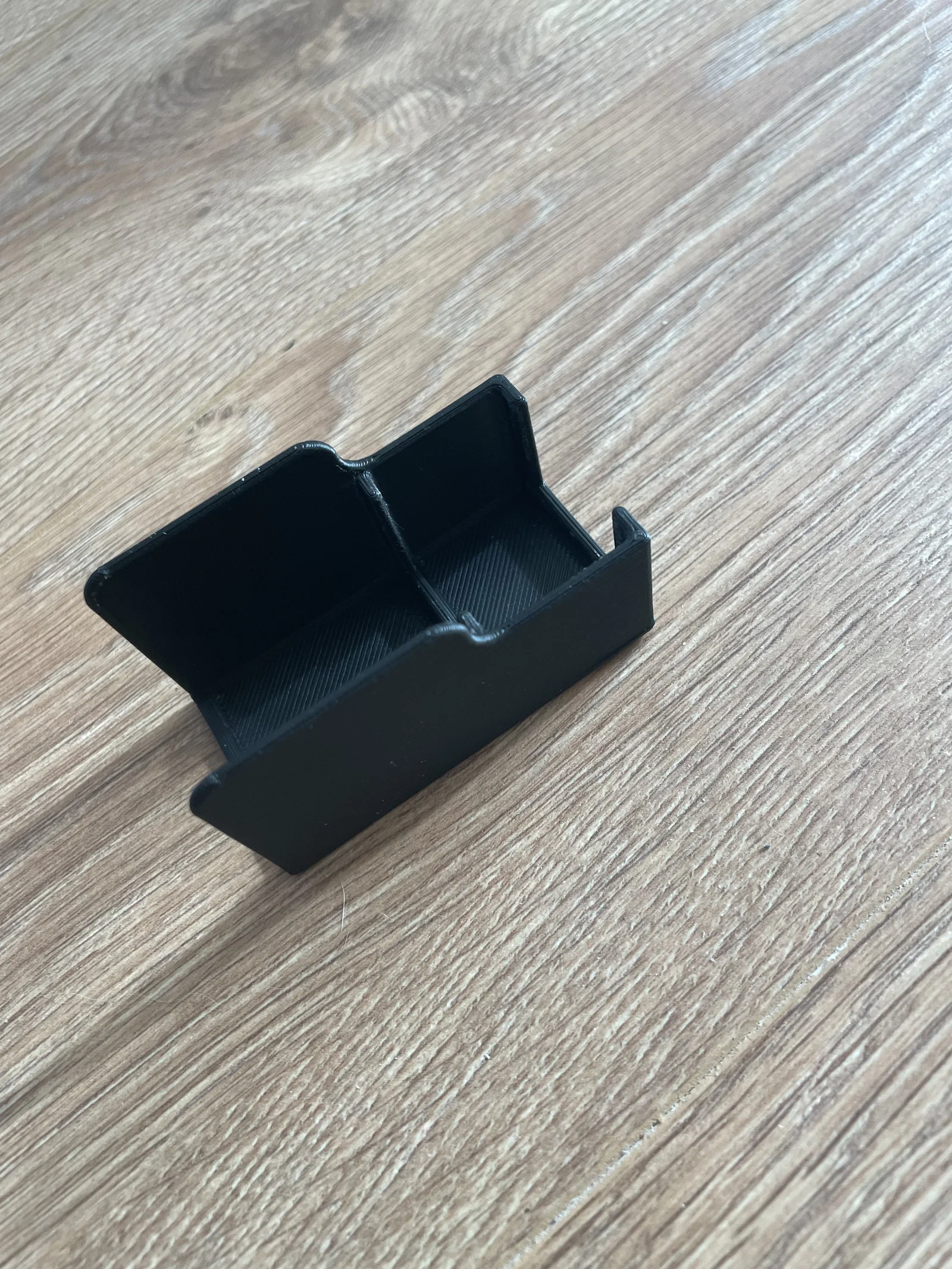

• Thiết kế thứ hai là dạng trượt từ trên xuống và không cần dùng ốc vít. Nó có thể tự giữ cố định, nhưng điều này còn tùy thuộc vào loại nhựa bạn dùng và độ dung sai của máy in. Nếu chẳng may nó bị rơi mất thì cứ in lại cái mới thôi.

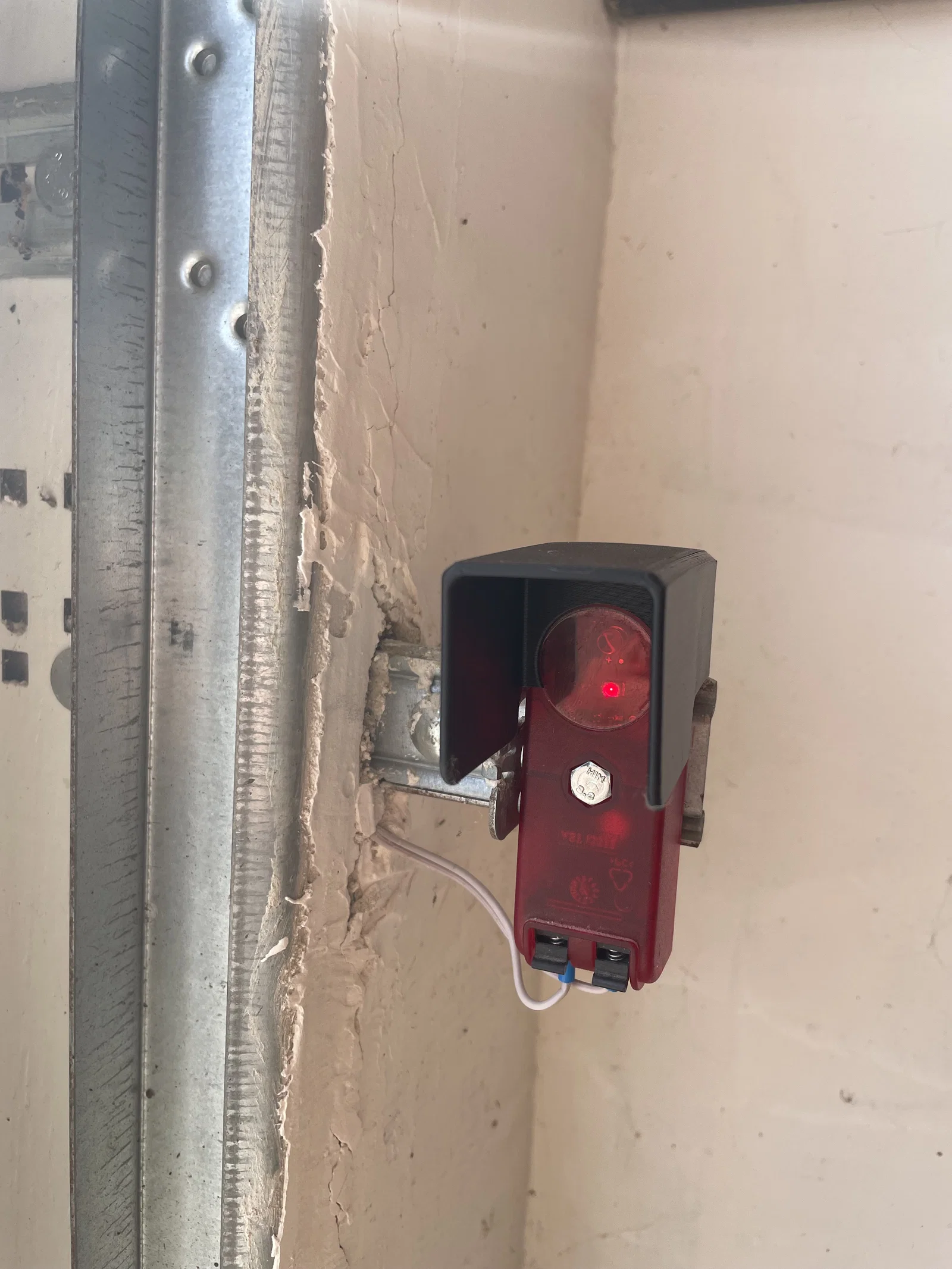

• Cuối cùng là thiết kế kết hợp, vừa trượt từ trên xuống vừa bắt được ốc. Mẫu này cũng cần một con ốc M5 dài hơn 5mm.

Hãy đặt nằm các mẫu in trên mặt phẳng khi in và không cần dùng support.

Nhớ in một cái cho bộ phát và một cái cho bộ thu nhé.
