Bộ phân loại tiền xu Parametric (FreeCAD)

Parametric (FreeCAD) Coin Sorter - Máy phân loại tiền xu dạng lưới xếp chồng

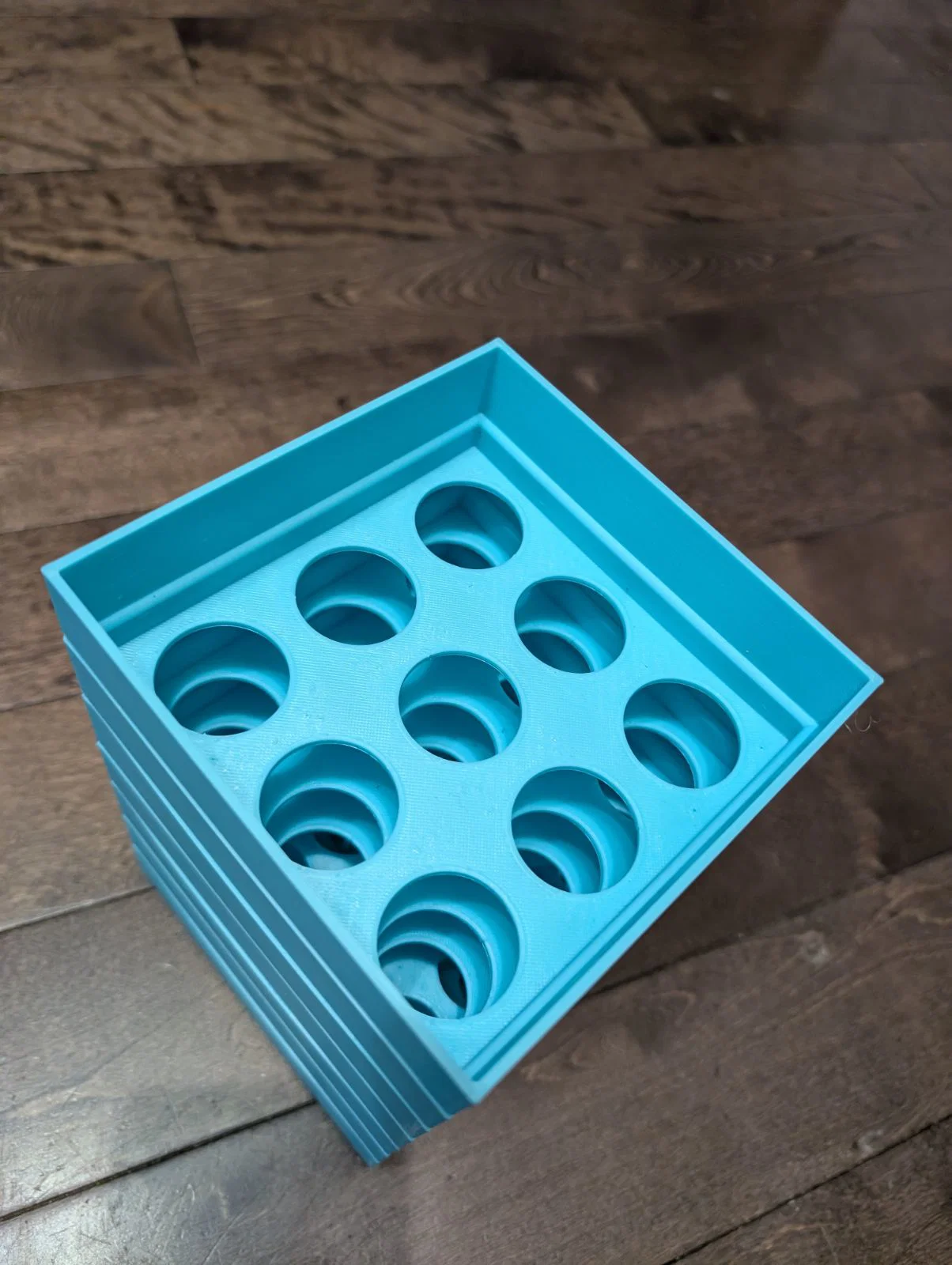

Đây là loại máy phân loại tiền xu theo kiểu lưới xếp chồng (stacked-sieve), nơi bạn chỉ cần đổ tiền vào phía trên, các đồng xu sẽ tự động rơi xuống qua nhiều tầng lưới với kích thước lỗ nhỏ dần. Các tệp *.step hiện tại được thiết kế cho khay phân loại có kích thước 120 mm x 120 mm x 35 mm, với kích thước lỗ phù hợp cho tiền tệ Canada.

Chỉnh sửa tệp:

• Mô hình này được tạo bằng FreeCAD 1.1 (https://www.freecad.org/downloads.php)

• Các biến số (VarSet):

  • Box Height (Chiều cao hộp)

    • Phần trên cùng của khay lưới.
    • Nên để giá trị lớn hơn độ sâu khớp nối (inset depth).
    • Thay đổi thành giá trị nhỏ để tạo phần nắp đậy.

  • Inset Depth - Độ sâu của phần lưới khớp vào khay bên dưới.

  • Tolerance (Độ dung sai) - Điều chỉnh thông số này nếu các hộp khít quá hoặc lỏng quá khi xếp chồng lên nhau.

  • Size - Chiều dài và chiều rộng của hộp.

  • Thickness - Độ dày của thành hộp.

  • Minimum Spacing - Khoảng cách giữa các lỗ chứa tiền xu.

  • Coin#

    • Đường kính của các đồng xu tính bằng mm (dùng để tính toán kích thước lỗ).
    • Phải được sắp xếp theo thứ tự từ lớn nhất đến nhỏ nhất.
      • Coin1: 28.0 mm (Toonie)
      • Coin2: 26.5 mm (Loonie)
      • ...
      • ...

  • Which Coin

    • Xác định kích thước lỗ được tạo ra trên mô hình (là giá trị trung bình giữa đường kính của đồng xu đó và đồng xu phía trên nó).
      • Ví dụ: Nếu WhichCoin = 2 và Coin2 = 26.5 mm (Loonie), khay sẽ có các lỗ lớn hơn đồng Loonie nhưng nhỏ hơn đồng Toonie.
    • Phải là một số nguyên.
    • Bất kỳ giá trị nào lớn hơn 10 sẽ tạo ra một lỗ duy nhất cực lớn.
