Miếng đệm lắp ghép có lỗ xuyên tâm – Tùy chỉnh chiều rộng và chiều cao

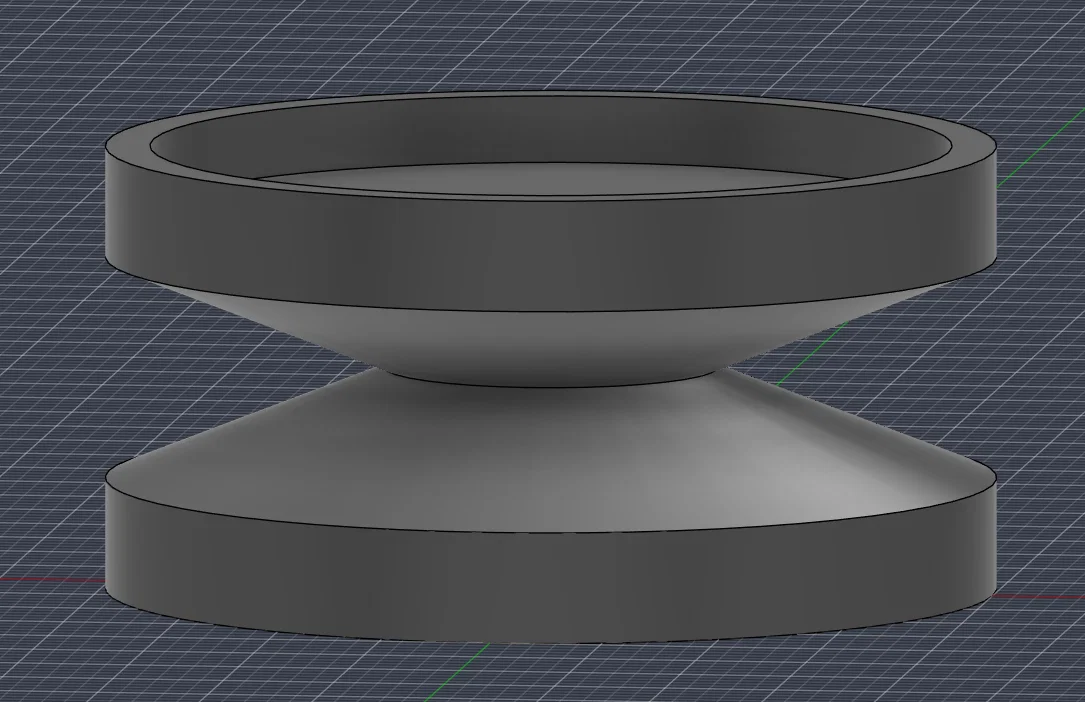

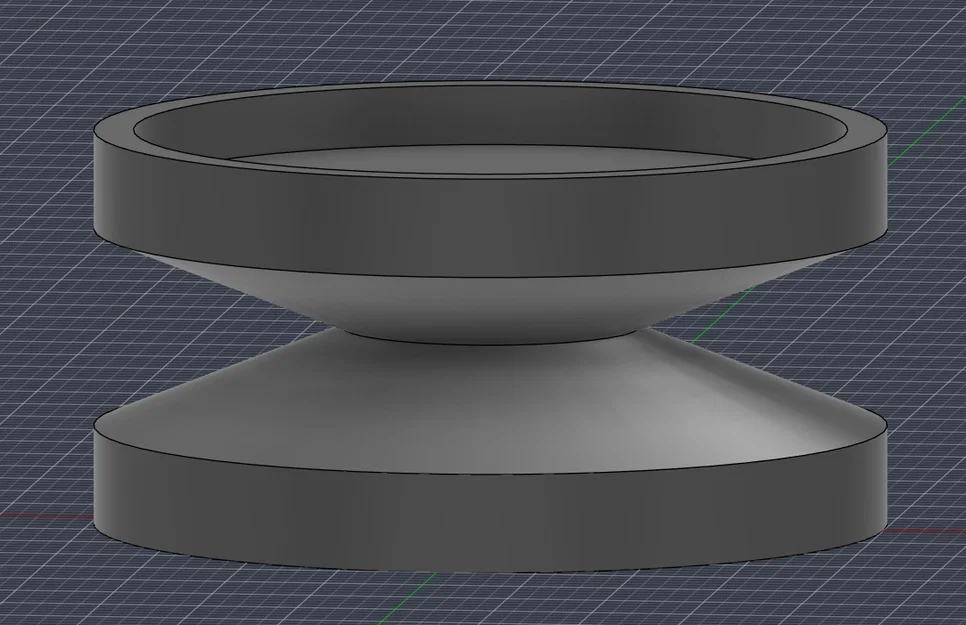

Đây là hệ thống miếng đệm (spacer) lắp ghép linh hoạt với lỗ xuyên tâm, được thiết kế để bạn có thể tùy chỉnh độ rộng và chiều cao khác nhau từ một bộ linh kiện cơ bản.

Hệ thống này gồm có ba thành phần chính:

1. Đế đỡ phía dưới
2. Trục nối chiều cao ở giữa
3. Đế đỡ phía trên

Phần đế trên và dưới dùng chung một mẫu. Bạn có thể in hai đế giống hệt nhau hoặc phối hợp các kích thước khác nhau tùy theo nhu cầu sử dụng.

Các kích thước chiều rộng đế đỡ có sẵn:

• 20 mm / 0.79 in
• 30 mm / 1.18 in
• 40 mm / 1.57 in
• 50 mm / 1.97 in

Các kích thước chiều dài trục giữa có sẵn:

• 20 mm / 0.79 in
• 25 mm / 0.98 in
• 30 mm / 1.18 in
• 35 mm / 1.38 in
• 40 mm / 1.57 in

Tất cả linh kiện đều có lỗ tròn xuyên tâm thẳng hàng, cho phép miếng đệm sau khi lắp hoàn chỉnh có thể luồn qua các loại thanh, vít, trục, dây cáp, ống dẫn hoặc các bộ phận tương thích khác.

Các đế đỡ có thể dùng cùng kích thước hoặc khác nhau. Ví dụ, bạn có thể dùng một đế 50 mm ở một đầu và đế 30 mm ở đầu còn lại.

Sản phẩm cũng bao gồm một đầu nối trục riêng để nối hai hoặc nhiều trục giữa lại với nhau khi cần thêm chiều dài.

Mỗi đầu nối sẽ cộng thêm 2 mm / 0.08 in vào tổng chiều dài trục.

Ví dụ:

• Trục 40 mm + đầu nối 2 mm + trục 20 mm = 62 mm
• Trục 30 mm + đầu nối 2 mm + trục 30 mm = 62 mm
• Trục 40 mm + đầu nối 2 mm + trục 40 mm = 82 mm

Công thức tính chiều dài trục: Tổng chiều dài trục = Tổng các chiều dài trục + 2 mm cho mỗi đầu nối

Thiết kế lắp ghép này giúp bạn có vô số lựa chọn cấu hình mà không cần phải in mỗi kích thước là một mẫu riêng biệt.

Nhớ kiểm tra kỹ các kích thước và khoảng hở cần thiết trước khi in nhé.
