Bộ chuyển hướng luồng gió cho máy lọc không khí Shark NeverChange

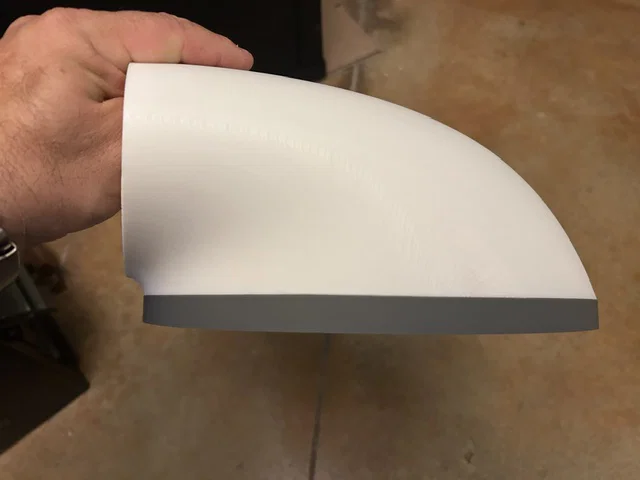

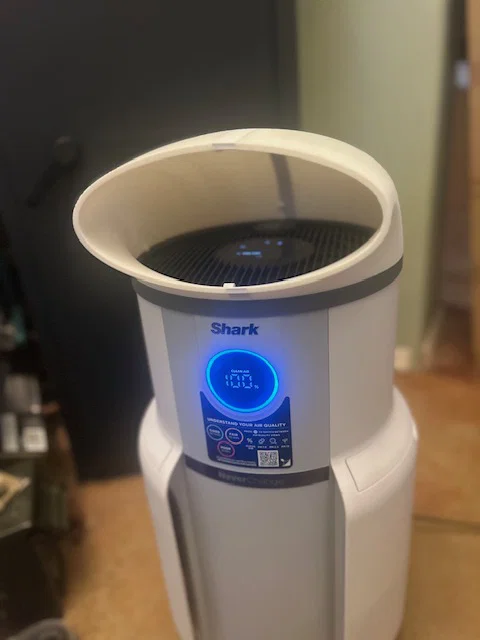

Máy lọc không khí bình thường đẩy luồng gió thẳng lên trên, nhưng mình cần chuyển hướng gió sang ngang, nên mình đã thiết kế bộ phận in gồm 3 phần này để điều hướng luồng khí. Sản phẩm này dành cho máy lọc không khí Shark NeverChange.

Mình in ở độ phân giải layer .2 với độ đặc (infill) rất thấp, thiết kế dạng lắp trượt (slip fit) ngay phía trên máy lọc.

Các bạn nên in phần vòng đế (base ring) trước để kiểm tra độ vừa vặn nhé, vì có một phần rãnh khớp với điểm lồi ở mặt trước quạt. Mẫu này có sẵn các lỗ định vị 2mm để bạn căn chỉnh các phần trước khi dán keo, bạn có thể dùng mũi khoan nhỏ để mở rộng lỗ nếu muốn dùng đoạn sợi filament làm chốt.

Phần nửa trên được in với mặt ghép nối đặt trên bàn in và sử dụng organic supports.

Mẫu này vừa với bàn in của máy Core One L, mọi người nhớ kiểm tra kỹ thể tích bàn in vì đây là một bản in khá lớn.
