Chìa khóa van xả bình nước nóng JÄSP (Các biến thể 0°, 15° & 25°)

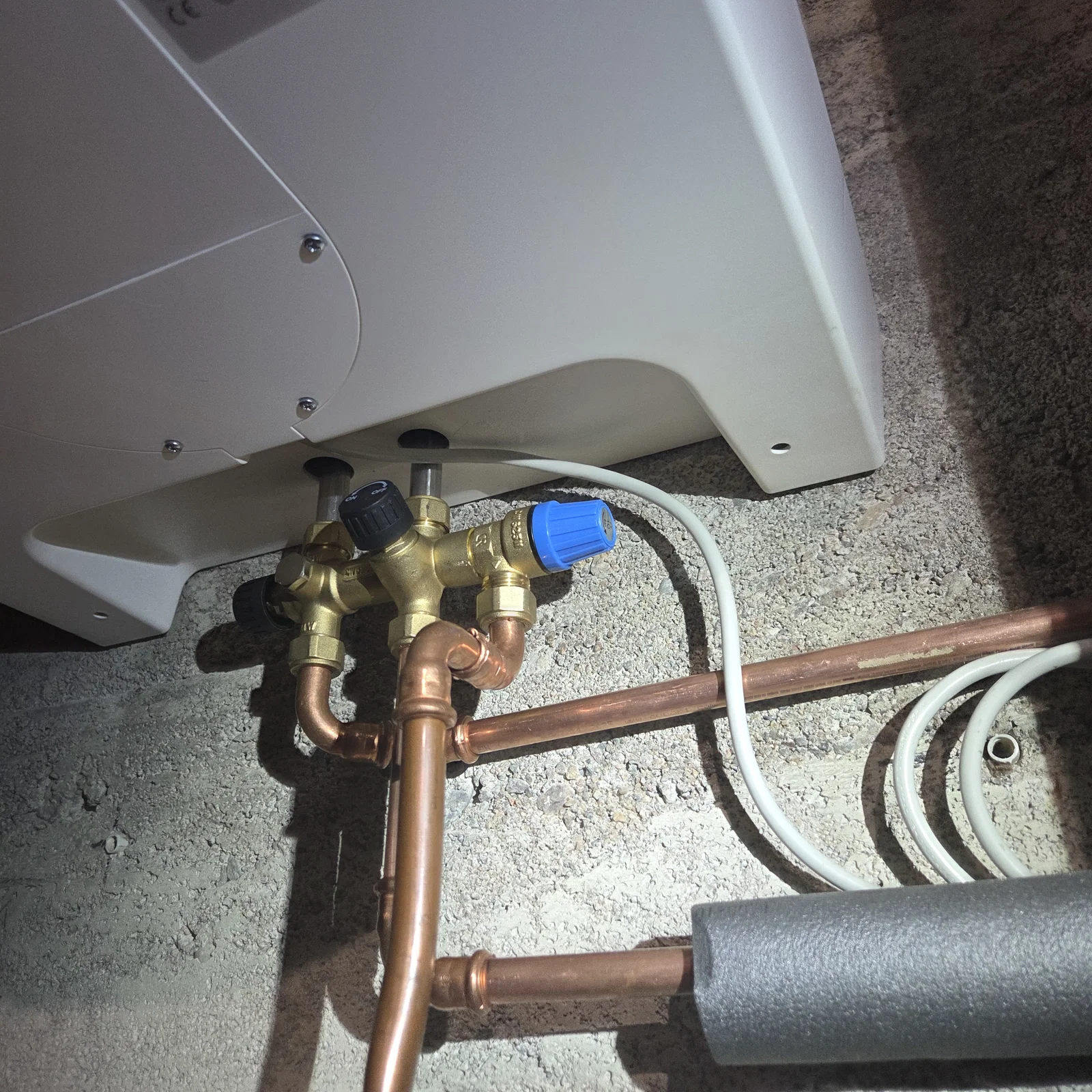

Tổng quan Dụng cụ này ban đầu được thiết kế để hỗ trợ người thân bị bệnh xơ cứng bì thao tác với van xả trên bình nước nóng JÄSP. Phần bánh xe vặn nguyên bản có thể gây khó khăn khi cầm nắm và xoay đối với những người có lực tay yếu hoặc độ khéo léo hạn chế.

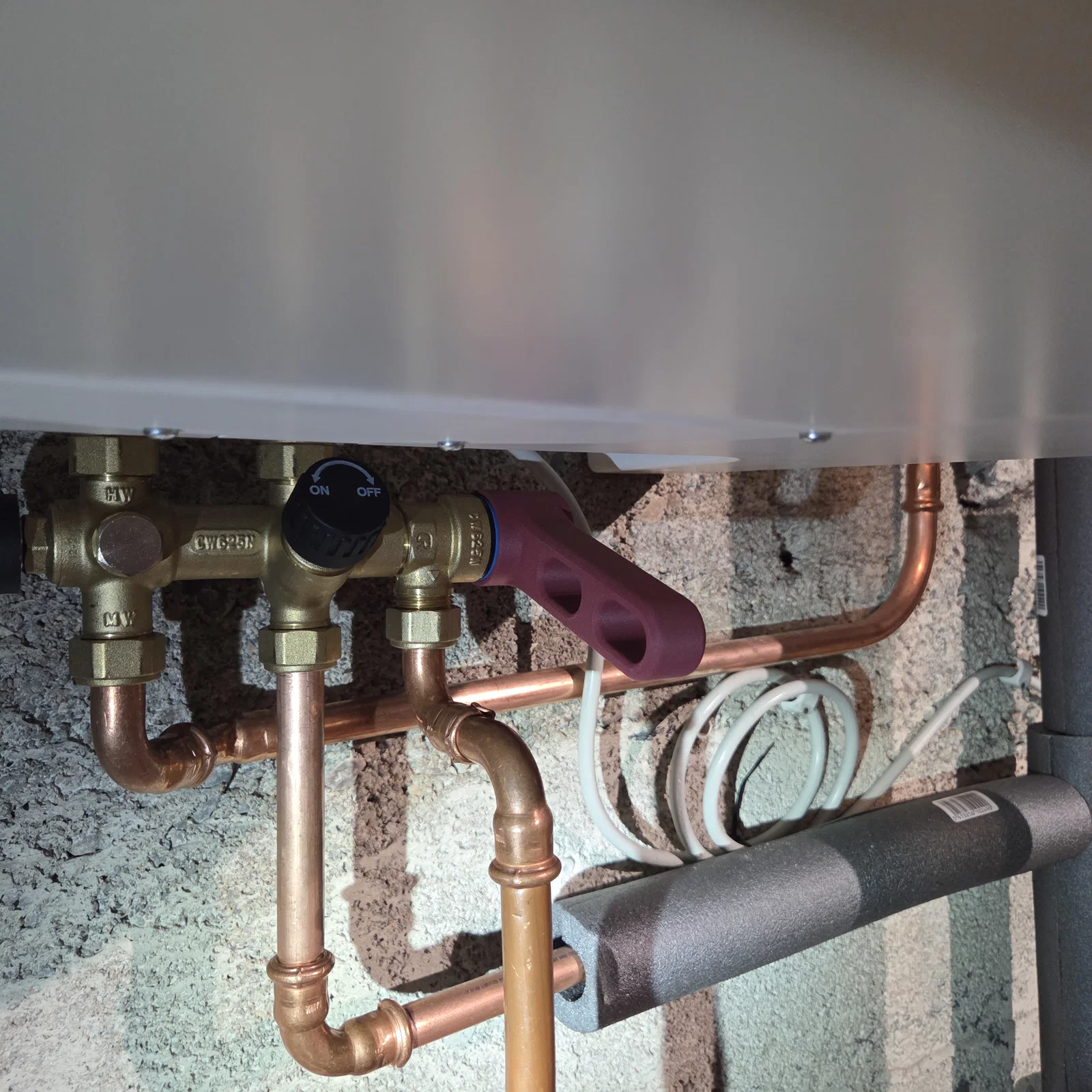

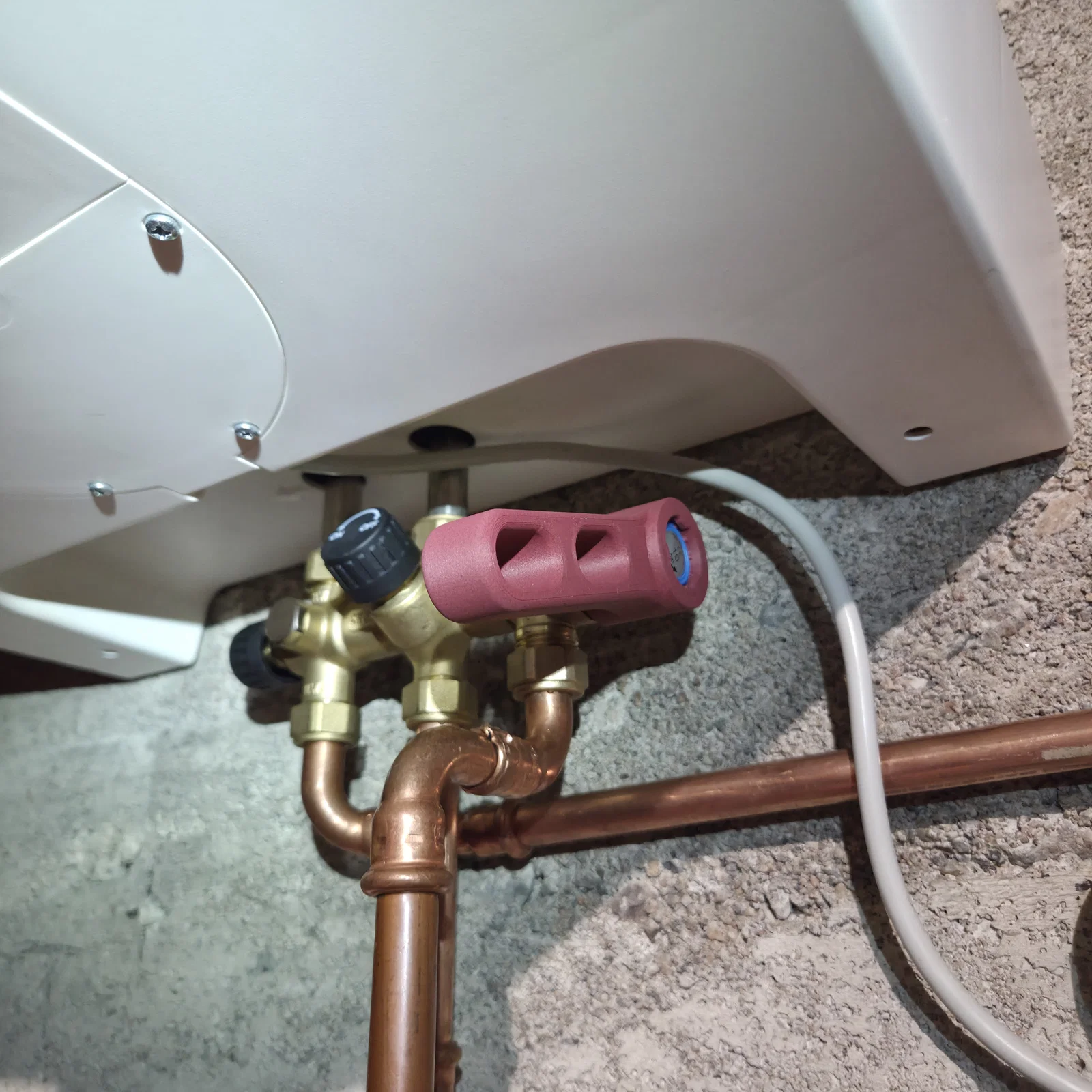

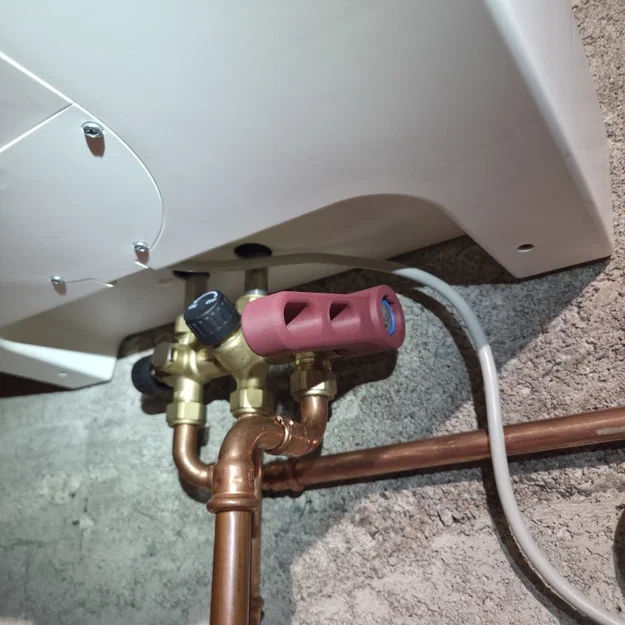

Chiếc chìa khóa này cung cấp thêm đòn bẩy và giúp việc xả nước bình nóng lạnh vào mùa đông hoặc khi bắt đầu sử dụng lại trở nên dễ dàng hơn.

Khả năng tương thích và Ghi chú thiết kế Tôi không có quyền truy cập vào thông số kỹ thuật thiết kế van gốc và chỉ mới thử nghiệm thiết kế này trên một số lượng giới hạn bình nóng lạnh JÄSP.

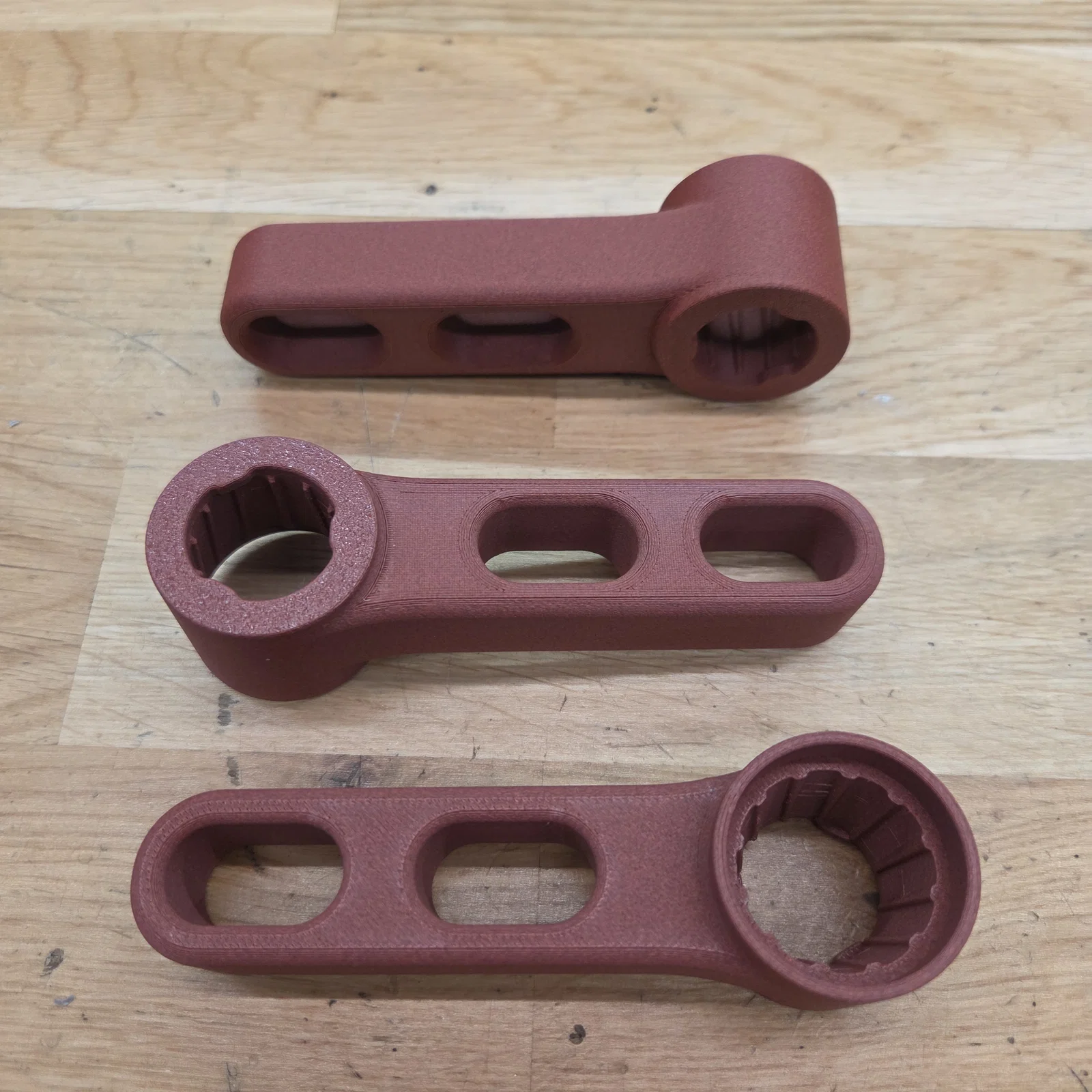

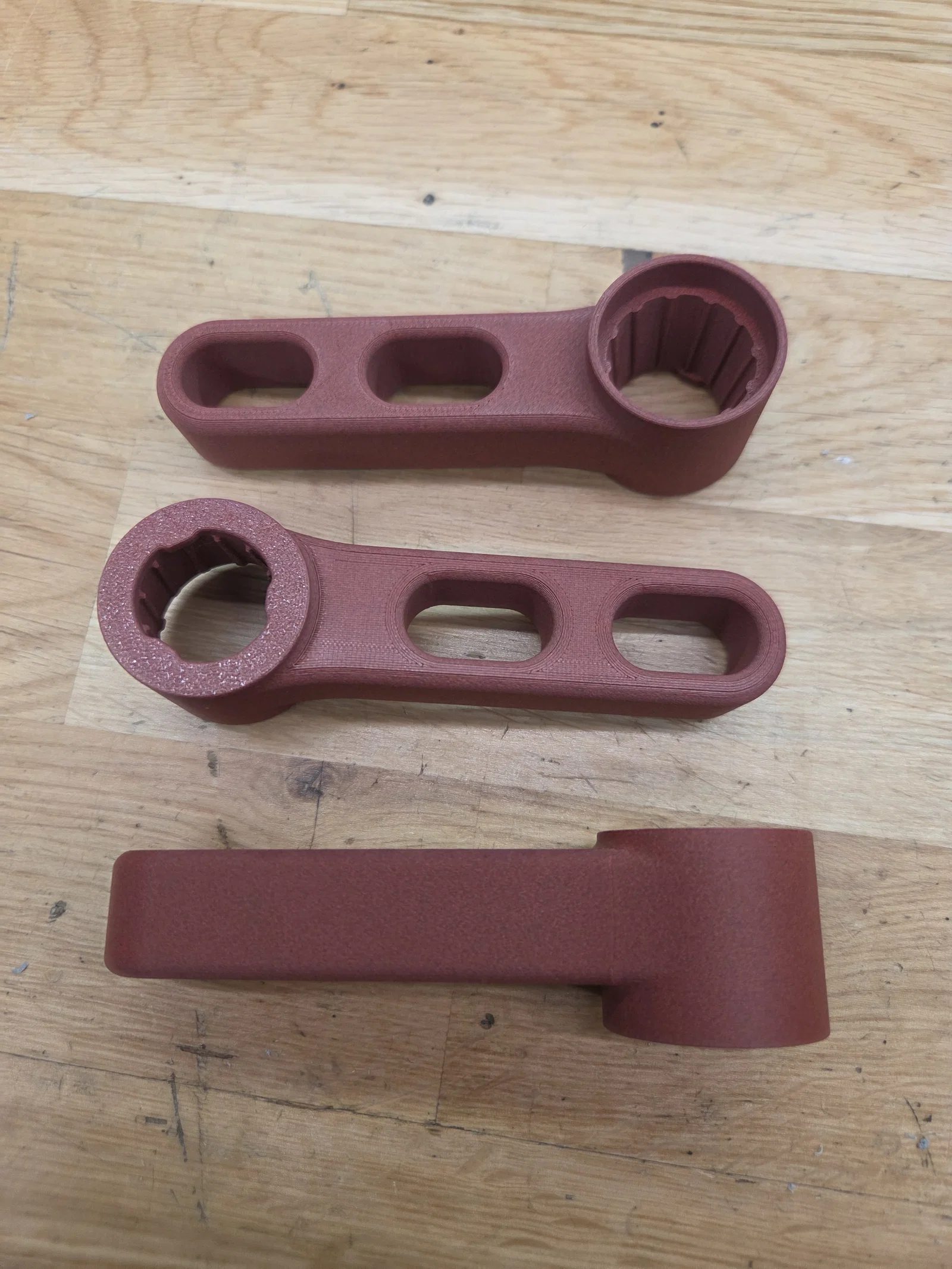

Hướng xoay của rãnh van so với các cấu trúc xung quanh có thể khác nhau tùy từng thiết bị do sai số sản xuất, phiên bản linh kiện hoặc thay đổi thiết kế. Do đó, tôi đã đính kèm nhiều biến thể góc độ để tăng khoảng trống thao tác trên các hệ thống khác nhau.

File Fusion 360 (.f3d) gốc đã được bao gồm. Góc tay cầm được điều khiển bằng tham số người dùng, cho phép tạo ra các biến thể tùy chỉnh dễ dàng nếu cần.

Tệp bổ sung Một tệp PDF chứa các kích thước tham khảo đã được đính kèm. Những kích thước này dựa trên các phép đo của cá nhân tôi và chỉ mang tính chất tham khảo. Đây không phải là thông số kỹ thuật chính thức của JÄSP.

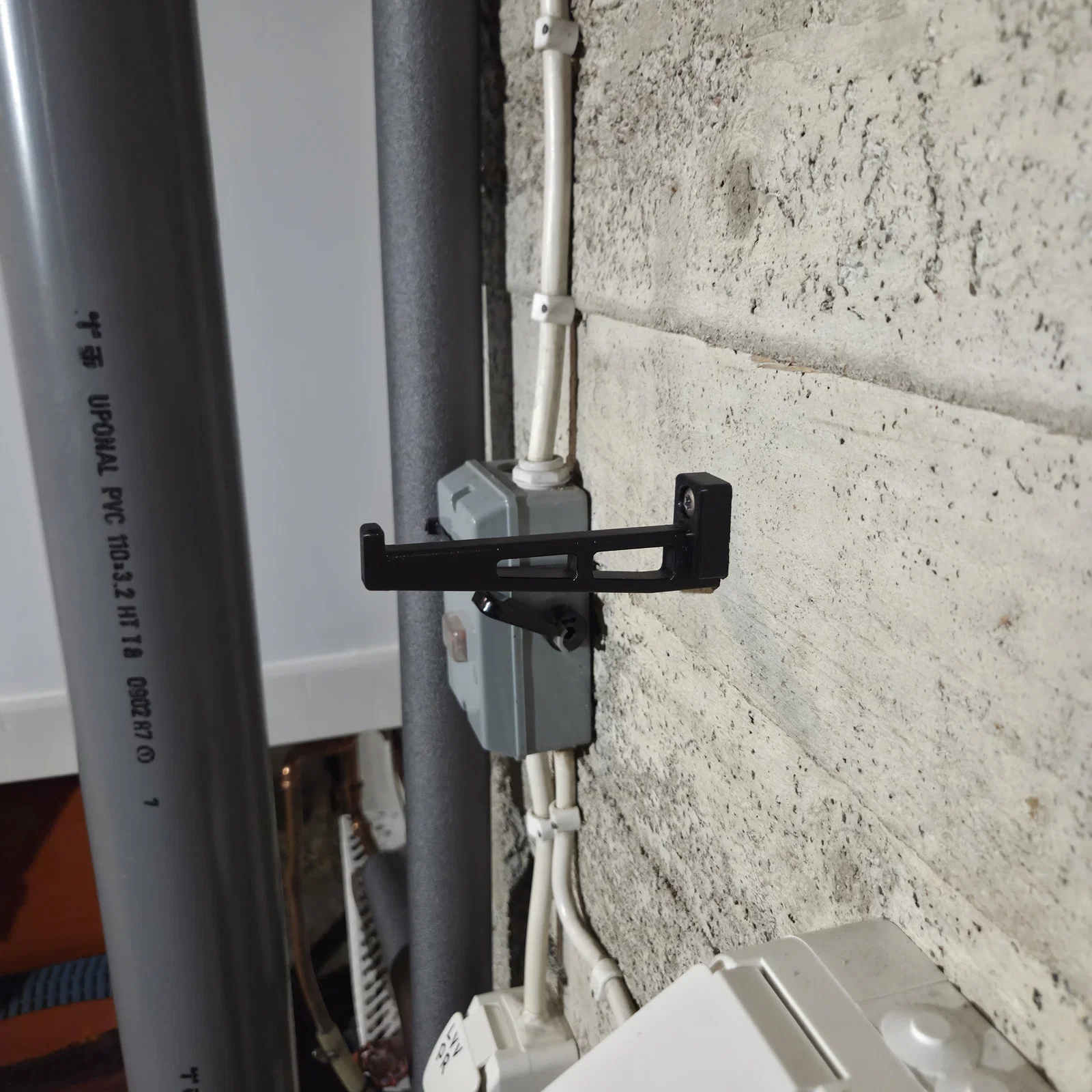

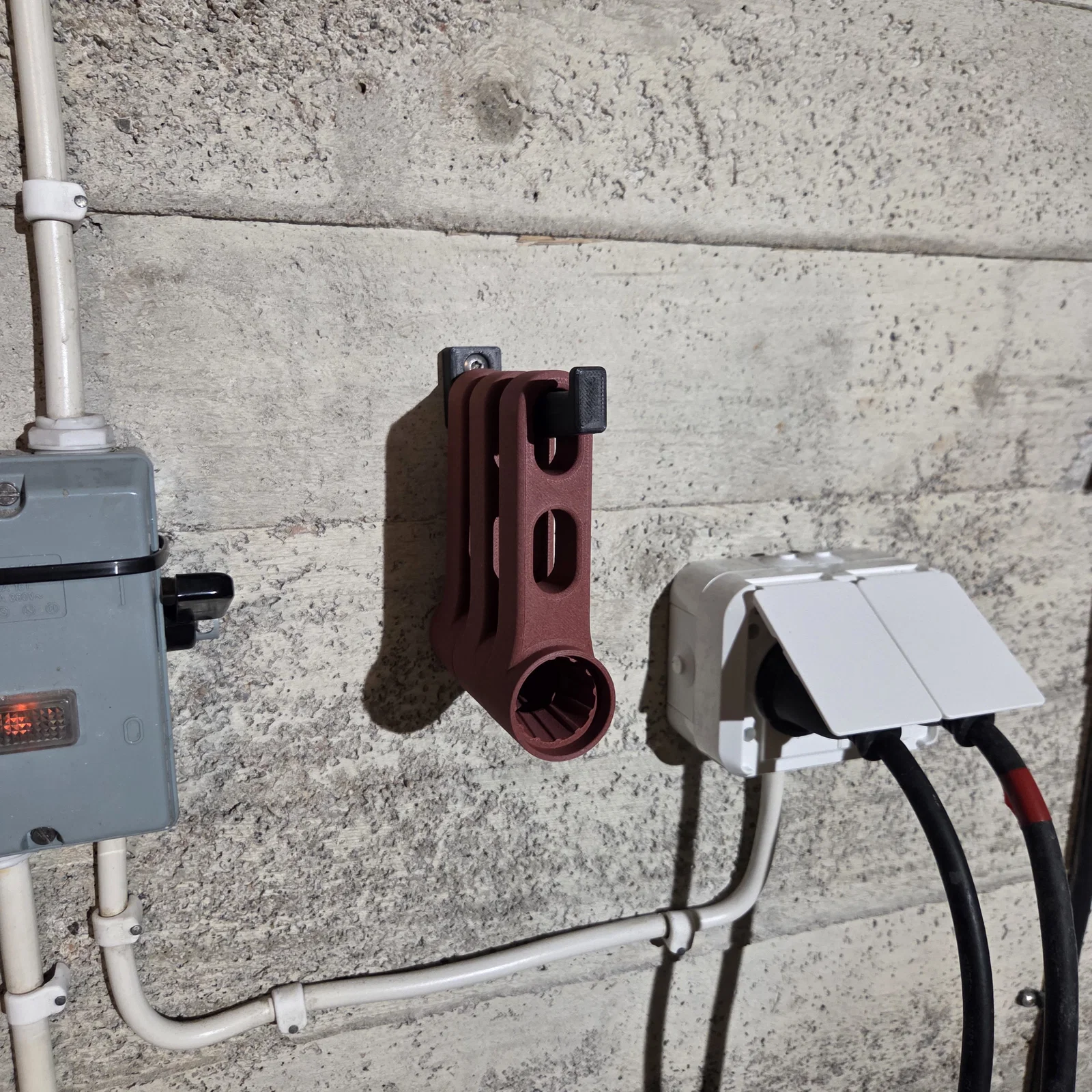

Móc treo tường đi kèm được thiết kế cho các loại vít có đường kính lên đến 5 mm với đường kính đầu vít tối đa 10 mm. Khuyến khích sử dụng vít thép không gỉ cho các môi trường ẩm ướt.

Video minh họa Video hiển thị một phiên bản cũ của dụng cụ, nhưng nguyên lý hoạt động vẫn tương tự.
